Timer tủ lạnh giá bao nhiêu? Cấu tạo và nguyên lý hoạt động

Khi tủ lạnh đột nhiên không lạnh, ngăn đá đóng tuyết dày hoặc máy nén chạy liên tục không ngắt, nhiều người bắt đầu đặt câu hỏi: Timer tủ lạnh giá bao nhiêu và thay có tốn kém không? Đây là thắc mắc rất phổ biến bởi Timer là linh kiện quan trọng trong hệ thống làm lạnh tự động. Trong bài viết dưới đây, FPT Shop sẽ chia sẻ đến bạn chi tiết hơn về giá Timer tủ lạnh.

Timer tủ lạnh là gì?

Timer tủ lạnh hay rơ le thời gian tủ lạnh, là một linh kiện điện cơ có nhiệm vụ điều khiển chu trình làm lạnh và xả đá tự động bên trong tủ lạnh. Hiểu đơn giản, đây là bộ hẹn giờ giúp tủ biết khi nào cần cho máy nén hoạt động để làm lạnh và ngắt để chuyển sang chế độ xả đá. Trong các dòng tủ lạnh cơ truyền thống, timer giữ vai trò trung tâm trong hệ thống điều khiển. Nó kết nối trực tiếp với máy nén, điện trở xả đá, quạt dàn lạnh để đảm bảo nhiệt độ trong tủ luôn ổn định. Nhờ có timer, chu trình làm lạnh và xả đá diễn ra đều đặn, thực phẩm được bảo quản tốt hơn, đồng thời hệ thống không bị đóng tuyết dày gây giảm hiệu suất.

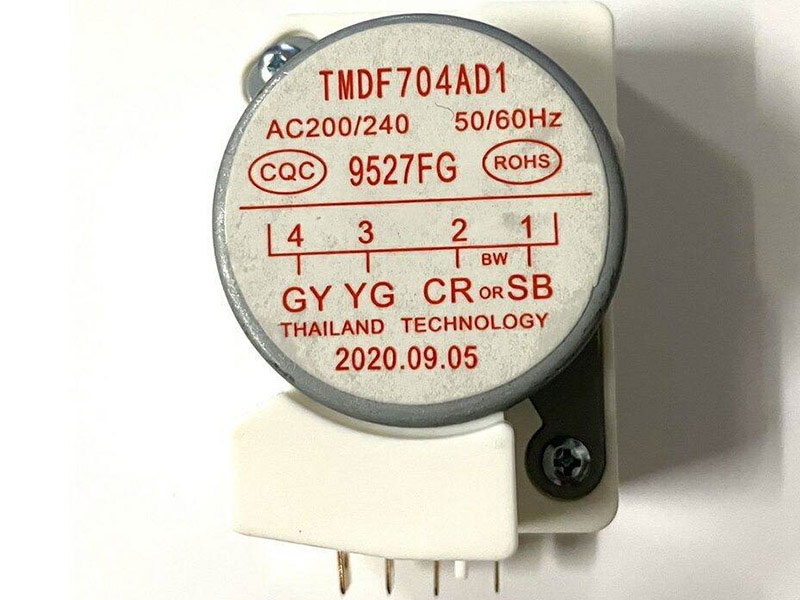

Timer tủ lạnh giá bao nhiêu hình 1

Về bản chất, timer tủ lạnh hoạt động theo cơ chế cơ học kết hợp điện. Khi được cấp nguồn, motor đồng bộ AC bên trong sẽ quay chậm thông qua hệ thống bánh răng giảm tốc. Sự chuyển động này làm trục cam xoay theo chu kỳ cố định. Khi cam xoay đến vị trí, nó sẽ tác động lên các tiếp điểm điện để đóng hoặc ngắt mạch. Thông thường, một chu kỳ sẽ gồm khoảng 6 - 8 giờ làm lạnh liên tục, sau đó chuyển sang 18 - 30 phút xả đá. Hết thời gian xả đá, timer lại tự động quay về trạng thái ban đầu và bắt đầu vòng lặp mới.

Cấu tạo và nguyên lý hoạt động của timer tủ lạnh

Khi tìm hiểu sâu hơn về timer tủ lạnh, bạn sẽ thấy đây không chỉ là một chiếc “đồng hồ hẹn giờ” đơn giản mà là một cơ cấu điện cơ được thiết kế rất logic. Mỗi bộ phận bên trong đều có chức năng riêng, phối hợp nhịp nhàng để điều khiển toàn bộ chu trình làm lạnh và xả đá của tủ lạnh.

Cấu tạo của timer tủ lạnh

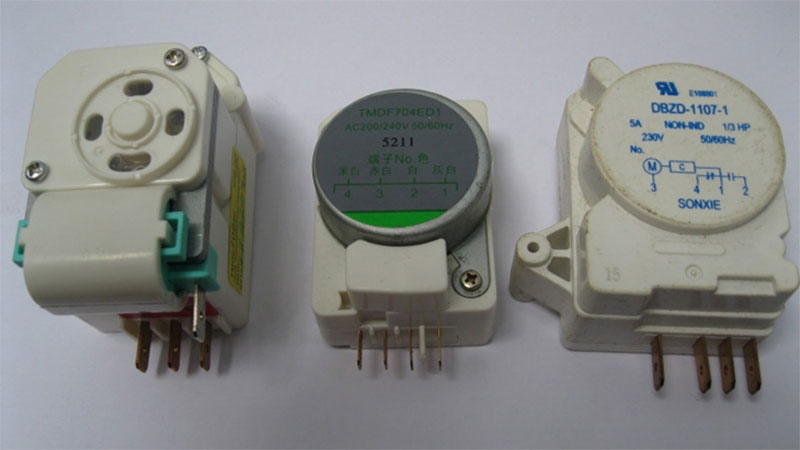

Bên trong lớp vỏ nhựa cách điện là một motor đồng bộ AC có công suất nhỏ. Motor này hoạt động liên tục khi được cấp điện và quay với tốc độ rất chậm. Tuy nhiên, để đạt được chu kỳ tính bằng giờ, motor sẽ truyền chuyển động qua hệ thống bánh răng giảm tốc. Các bánh răng này làm giảm tốc độ quay xuống mức phù hợp, đảm bảo mỗi vòng quay tương ứng với một chu kỳ làm lạnh - xả đá đã được tính toán sẵn.

Gắn liền với trục bánh răng là cam cơ học. Cam có hình dạng đặc biệt, khi quay đến từng vị trí nhất định sẽ tác động lên các tiếp điểm điện. Những tiếp điểm này chính là bộ phận đóng và ngắt dòng điện đi đến các linh kiện như máy nén hoặc điện trở xả đá.

Thông thường, timer có từ 3 - 4 chân điện:

Một chân cấp nguồn vào.
Một chân ra máy nén.
Một chân ra điện trở xả đá.
Có thể thêm chân trung tính tùy thiết kế.

Nguyên lý hoạt động của timer tủ lạnh

Timer hoạt động theo nguyên lý quay cơ học kết hợp đóng ngắt tiếp điểm điện theo chu kỳ thời gian cố định. Chu kỳ phổ biến nhất trong tủ lạnh cơ là khoảng 6 - 8 giờ làm lạnh và 18 - 30 phút xả đá, sau đó lặp lại liên tục.

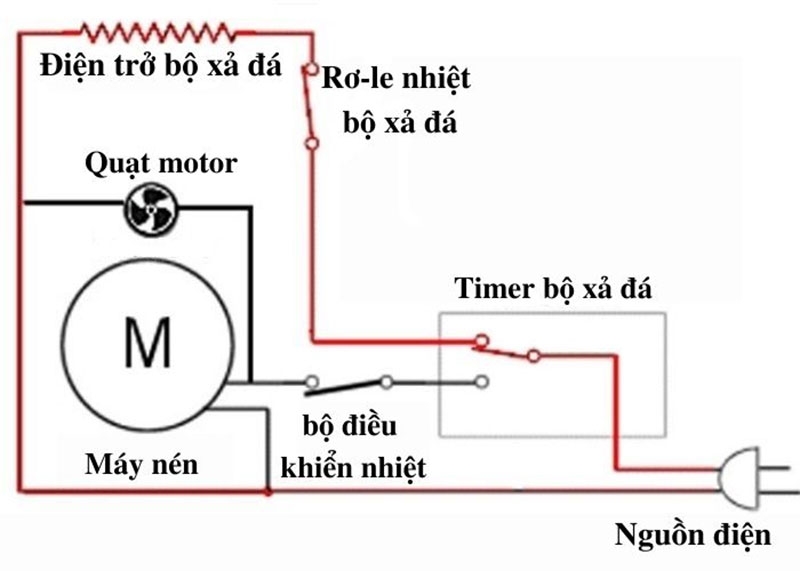

Khi tủ lạnh được cấp điện, motor trong timer bắt đầu quay. Lúc này, cam ở vị trí cho phép dòng điện đi qua tiếp điểm cấp nguồn đến máy nén. Máy nén hoạt động, môi chất lạnh được nén và tuần hoàn qua dàn lạnh. Quạt dàn lạnh thổi khí lạnh vào các ngăn tủ, nhiệt độ giảm xuống và thực phẩm được bảo quản ở mức phù hợp.

Trong suốt quá trình làm lạnh, hơi ẩm trong không khí ngưng tụ và tạo thành lớp tuyết trên dàn lạnh. Sau một khoảng thời gian định trước, cam trong timer quay đến vị trí chuyển mạch. Khi đó, tiếp điểm cấp điện cho máy nén bị ngắt, đồng thời tiếp điểm cấp điện cho điện trở xả đá được đóng lại.

Điện trở xả đá sinh nhiệt, làm tan lớp tuyết bám trên dàn lạnh. Nước chảy xuống khay chứa và bay hơi nhờ nhiệt từ máy nén. Khi hết thời gian xả đá, cam tiếp tục quay về vị trí ban đầu, tiếp điểm lại cấp điện cho máy nén và chu trình làm lạnh bắt đầu lại từ đầu.

Toàn bộ quá trình này diễn ra tự động theo vòng lặp khép kín. Timer đóng vai trò điều phối trung tâm, đảm bảo hai trạng thái làm lạnh và xả đá không xảy ra đồng thời. Nhờ đó, hệ thống làm lạnh duy trì hiệu suất ổn định, hạn chế đóng tuyết dày và giảm nguy cơ quá tải cho máy nén.

Timer tủ lạnh giá bao nhiêu?

Khi tủ lạnh gặp tình trạng không lạnh, đóng tuyết dày hoặc chạy liên tục không ngắt, nhiều người bắt đầu tìm hiểu timer tủ lạnh giá bao nhiêu? Thực tế, giá timer phụ thuộc vào loại tủ lạnh, thương hiệu, xuất xứ linh kiện và cả chi phí lắp đặt. Vì vậy, mức giá không cố định mà dao động theo từng trường hợp cụ thể.

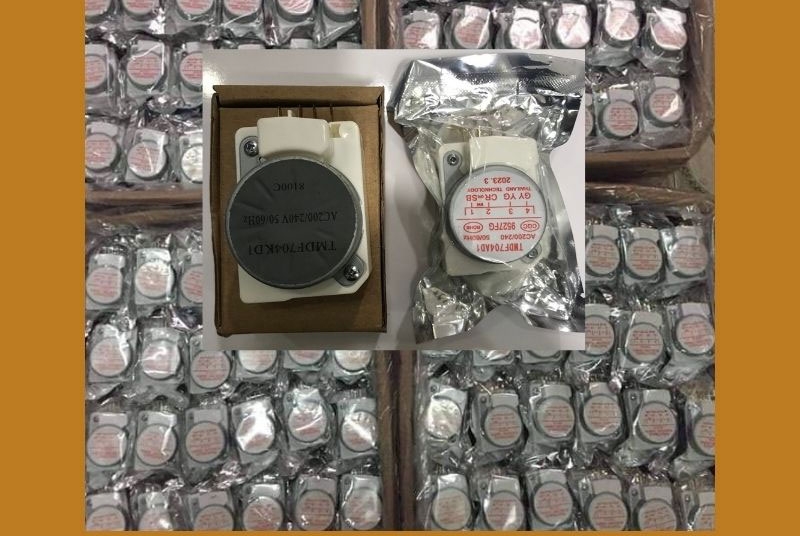

Hiện nay, tại thị trường Việt Nam, giá timer tủ lạnh cơ thường nằm trong khoảng 120.000 - 350.000 đồng nếu mua linh kiện rời. Nếu tính cả công thay thế và bảo hành từ thợ điện lạnh, tổng chi phí có thể dao động 350.000 - 600.000 đồng tùy khu vực và dòng tủ.

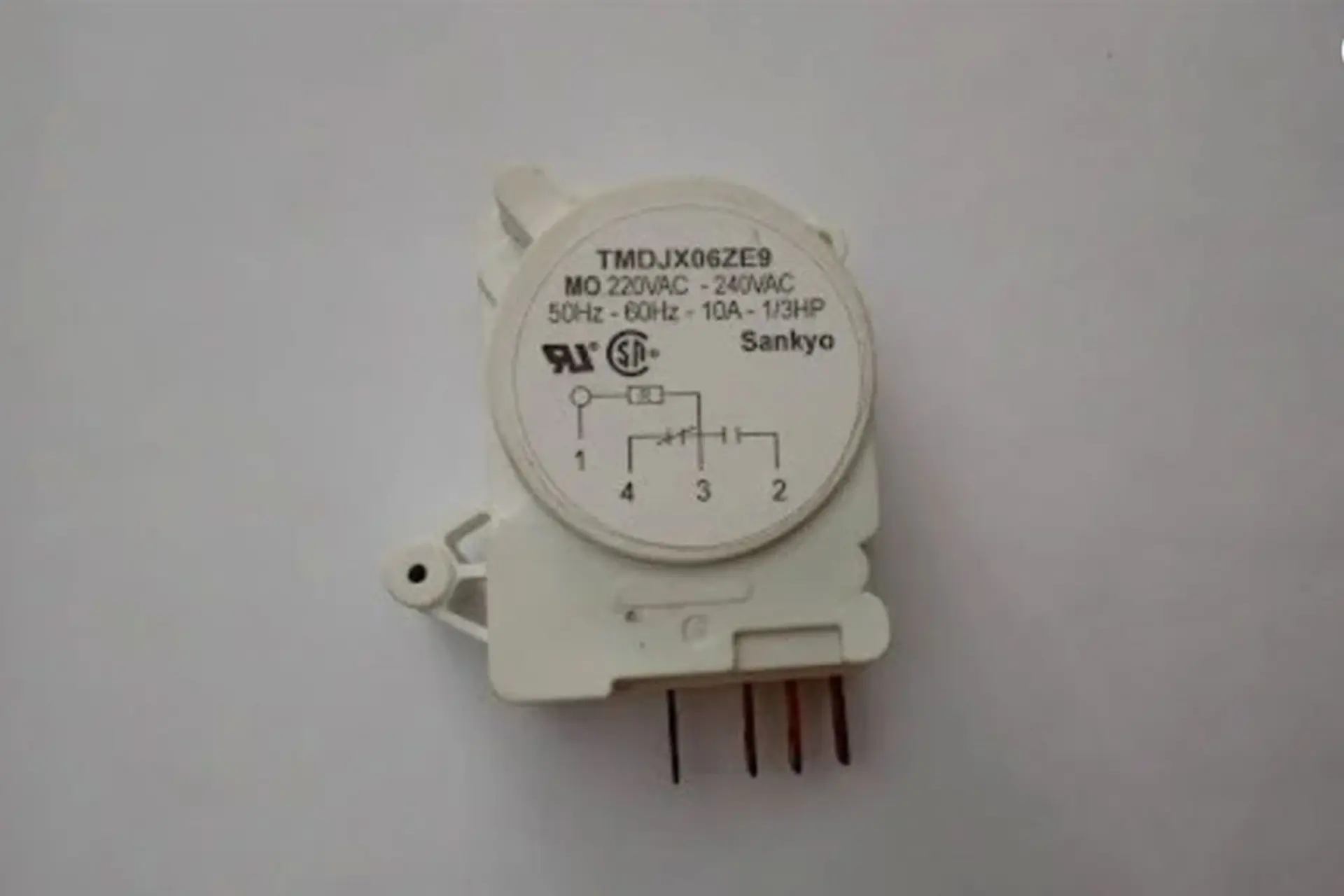

Có nên tự mua timer tủ lạnh về thay không?

Ngoài thắc mắc timer tủ lạnh giá bao nhiêu thì việc có nên tự thay timer tủ lạnh tại nhà không cũng rất được quan tâm. Nhiều người khi thấy tủ lạnh không lạnh, ngăn đá đóng tuyết dày hoặc máy nén chạy liên tục thường nghĩ ngay đến việc tự mua timer tủ lạnh về thay để tiết kiệm chi phí. Tuy nhiên, trước khi quyết định, bạn cần hiểu rằng timer không phải một linh kiện độc lập. Nó là bộ phận điều khiển trung tâm trong chu trình làm lạnh và xả đá tự động, đồng thời kết nối trực tiếp với máy nén, điện trở xả đá, cầu chì nhiệt,... Vì vậy, việc thay timer thực chất là can thiệp vào mạch điện chính của tủ lạnh chứ không đơn thuần là tháo ra lắp vào.

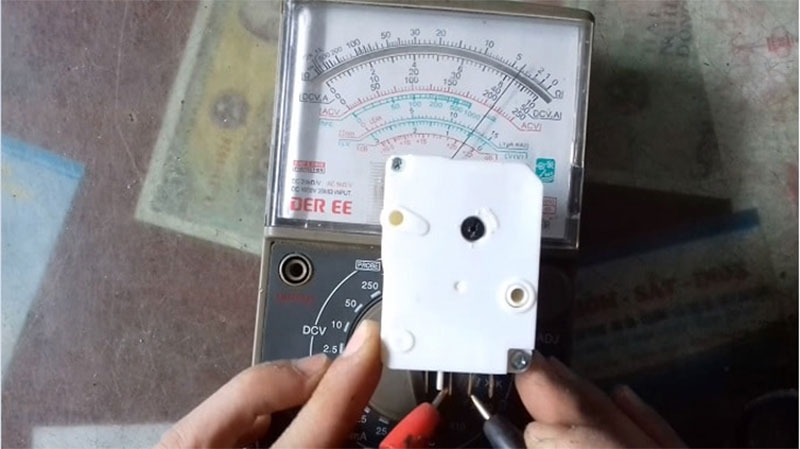

Nếu bạn có kiến thức cơ bản về điện dân dụng, biết sử dụng đồng hồ vạn năng để đo điện trở và hiểu sơ đồ chân của timer 3 chân hoặc 4 chân thì việc tự thay có thể thực hiện được. Bạn cần xác định đúng mã timer theo model tủ lạnh, đúng điện áp hoạt động và đúng chu kỳ làm lạnh - xả đá. Khi thay đúng linh kiện tương thích, hệ thống sẽ vận hành ổn định như ban đầu và bạn có thể tiết kiệm được một khoản tiền công đáng kể.

Tuy nhiên, rủi ro không hề nhỏ nếu bạn không có kinh nghiệm. Đấu nhầm dây có thể khiến điện trở xả đá hoạt động sai thời điểm hoặc máy nén không chạy. Nghiêm trọng hơn, nếu chẩn đoán sai nguyên nhân, bạn có thể thay timer trong khi lỗi thực sự nằm ở thermostat, cầu chì nhiệt, thiếu gas lạnh hoặc thậm chí hỏng máy nén. Khi đó, tủ lạnh vẫn không hoạt động bình thường và bạn vừa tốn chi phí linh kiện vừa mất thời gian.

Trong trường hợp bạn không chắc chắn về nguyên nhân hỏng, không có dụng cụ đo kiểm hoặc chưa từng thao tác với hệ thống điện lạnh, việc gọi kỹ thuật viên là lựa chọn an toàn hơn.

Tạm kết

Hy vọng những chia sẻ trên đây của FPT Shop đã giúp bạn giải đáp thắc mắc timer tủ lạnh giá bao nhiêu. Mức giá timer tủ lạnh không quá cao nếu so với chi phí thay máy nén hoặc bo mạch khi để hỏng kéo dài. Khi phát hiện dấu hiệu bất thường, bạn nên kiểm tra sớm để xử lý kịp thời.

Với những dòng tủ lạnh quá cũ, bạn có thể cân nhắc đổi sang thiết bị mới. FPT Shop chuyên phân phối các sản phẩm điện gia dụng chính hãng, chất lượng. Để mua hàng chính hãng, giá tốt, hãy liên hệ ngay tới đội ngũ tư vấn viện FPT Shop bạn nhé!
