Cầu chì nhiệt là gì? Nguyên lý hoạt động, cấu tạo và ứng dụng trong cuộc sống hiện nay

Cầu chì nhiệt là một trong những loại linh kiện điện tử phổ biến trong các thiết bị gia dụng trong gia đình (bàn là, lò nướng, nồi cơm...). Nhưng liệu bạn đã biết về loại cầu chì này chưa, hãy để FPT Shop giải thích chi tiết cho bạn qua bài viết dưới đây nhé!

Chia sẻ:
Chia sẻ:
Cỡ chữ nhỏ
Cỡ chữ lớn
Nội dung bài viết
Cầu chì nhiệt là linh kiện gì?
Cấu tạo và nguyên lý hoạt động cầu chì nhiệt
Phân loại và ứng dụng cầu chì nhiệt
Cách kiểm tra cầu chì nhiệt trong gia đình
Kết luận

Trong bài viết này, FPT Shop sẽ chia sẻ chi tiết về cầu chì nhiệt, bao gồm định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng thực tế của nó trong đời sống. Đồng thời, cách kiểm tra cầu chì trong các thiết bị điện gia dụng cũng được bật mí ngay sau đây.

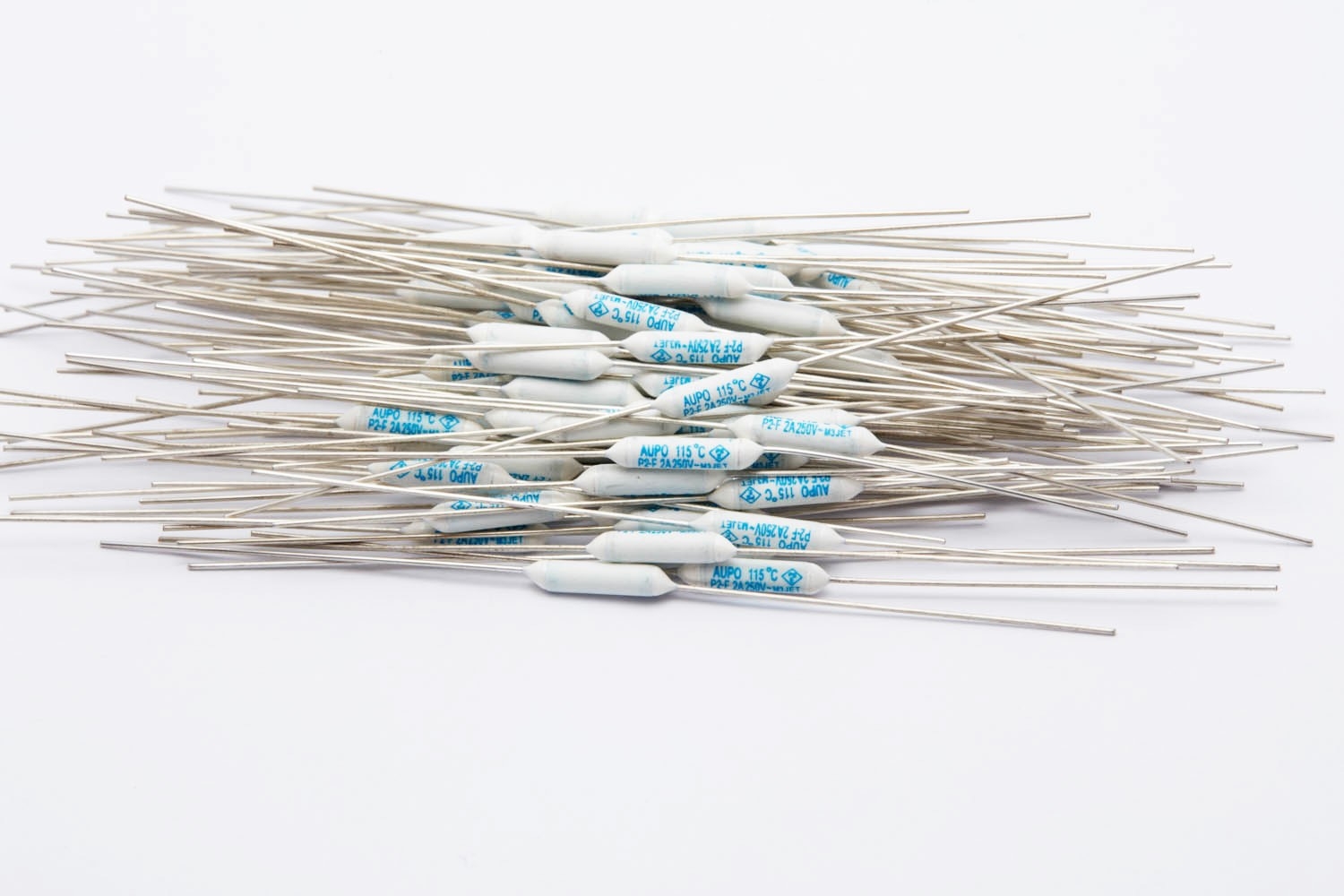

Cầu chì nhiệt là linh kiện gì?

Cầu chì nhiệt hay còn được gọi là "relay nhiệt", là linh kiện quan trọng dùng để bảo vệ thiết bị điện khỏi tình trạng quá tải. Khi đó, cầu chì nhiệt sẽ tự động "ngắt" mạch dòng điện.

Loại relay này được làm từ các loại vật liệu như chì, đồng, kẽm và được bọc bảo vệ bên ngoài bởi lớp nhựa hoặc thuỷ tinh.

Cầu chì nhiệt (ảnh 1)
Ký hiệu cầu chì nhiệt bạn có thể gặp trong mạch điện như:

  • "F" viết tắt của cầu chì nhiệt (FUSE).
  • "T" viết tắt của cầu chì nhiệt trễ (Time-delay).

Cấu tạo và nguyên lý hoạt động cầu chì nhiệt

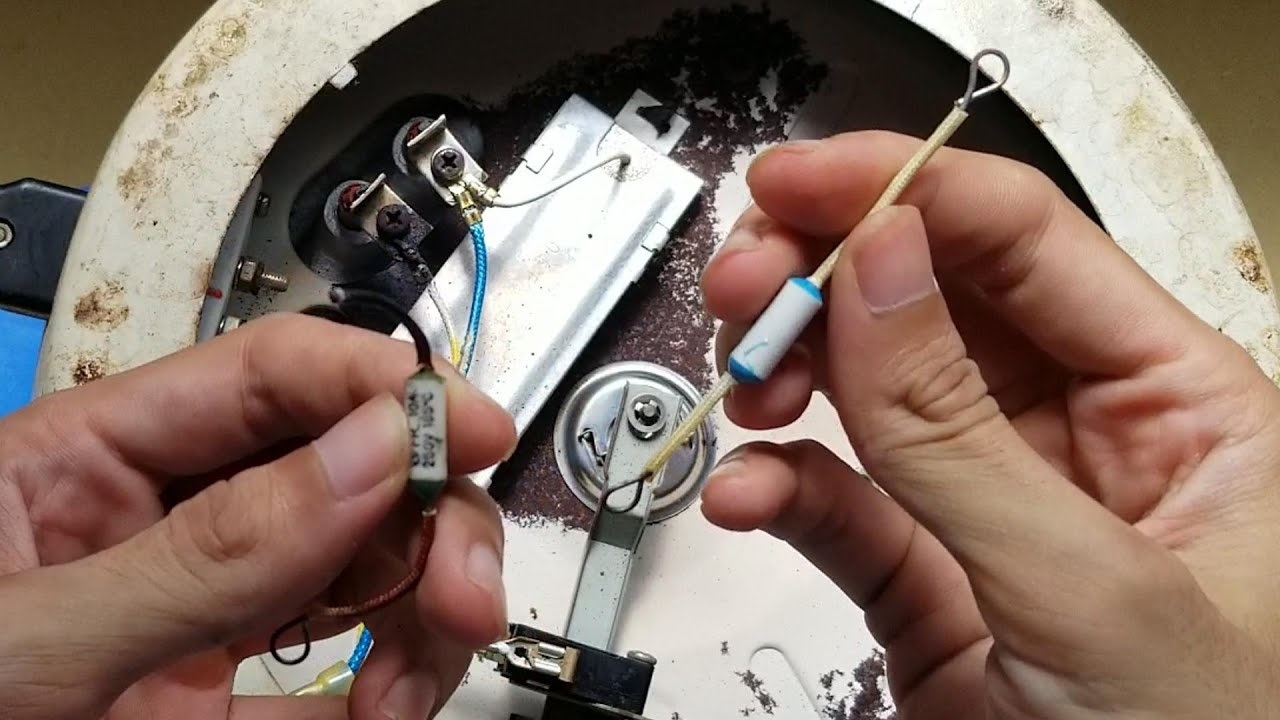

Cấu tạo

Cầu chì nhiệt có cấu tạo gồm 4 phần chính là 2 đầu nối, lõi cầu chì, bọc bảo vệ và đường dẫn nhiệt:

  • Đầu nối: Dùng để kết nối vào mạch điện và thường được chế tạo từ đồng hoặc đồng thau để cải thiện tính dẫn điện cũng như có được độ bền ổn định nhất.
  • Lõi cầu chì: Được làm từ hợp kim chì và chì oxit hóa để tăng cường tính dẫn nhiệt. Hướng đến mục đích ngắt mạch điện khi có dòng điện vượt quá mức tải hoặc xảy ra tình trạng ngắn mạch.
  • Lớp bọc bảo vệ: Sử dụng để bảo vệ cầu chì khỏi các yếu tố bên ngoài như bụi bẩn và các yếu tố khác. Thông thường, bọc bảo vệ được sản xuất từ vật liệu chịu nhiệt như sợi thủy tinh hoặc nhựa đặc biệt (độ bền cao).
  • Đường dẫn nhiệt: Được dùng để truyền nhiệt từ mạch điện vào lõi cầu chì nhanh chóng hơn, và thường được làm từ đồng hoặc nhôm để cải thiện tính dẫn nhiệt, độ bền ở trạng thái tốt nhất.

Cầu chì nhiệt (ảnh 2)

Nguyên lý hoạt động

Cầu chì nhiệt hoạt động dựa trên nguyên lý giãn nở của nhiệt vật liệu dẫn nhiệt, cụ thể:

  • Thiết bị điện tử đang hoạt động trong điều kiện bình thường, mạch điện được liên kết với nhau thông qua 2 tiếp điểm (lõi cầu chì và lò xo). Lúc này, cầu chì nhiệt cho phép dòng điện chạy qua.
  • Thiết bị điện tử gặp tình trạng "quá tải", điện áp bất ngờ tăng nhanh và tạo ra lượng nhiệt lớn. Đến điểm nóng chảy, lõi cầu chì sẽ tan chảy khiến lò xo giãn ra, 2 tiếp điểm sẽ tạm thời tách khỏi nhau. Nguồn điện sẽ bị "ngắt" và bảo vệ linh kiện bên trong khỏi hư hỏng do quá nhiệt.

Phân loại và ứng dụng cầu chì nhiệt

Phân loại

Hiện nay có 5 loại cầu chì nhiệt thông dụng, bao gồm:

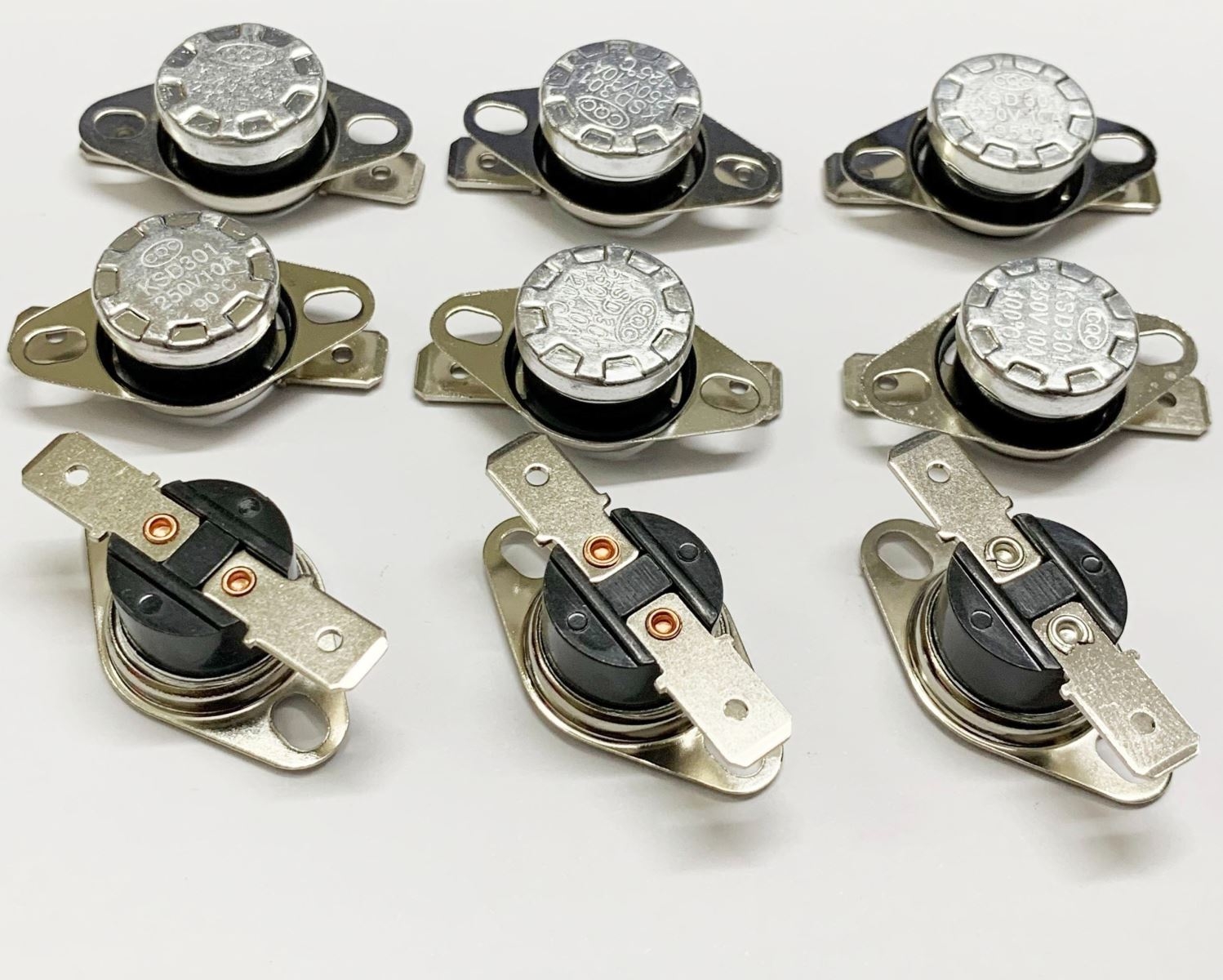

  • Cầu chì nhiệt tròn (phổ biến nhất) được làm từ hợp kim chì và chì oxit, bền và chịu nhiệt cao.

Cầu chì nhiệt (ảnh 3)

  • Cầu chì nhiệt thanh (dạng thanh dài) được làm từ hợp kim chì và chì oxit, thường dùng trong mạch nhỏ và yêu cầu chính xác.
  • Cầu chì nhiệt đĩa được làm từ chất liệu cách nhiệt, thường dùng trong mạch nhỏ.
  • Cầu chì nhiệt cắt tự động khi quá tải, bảo vệ mạch và thiết bị khỏi cháy nổ.
  • Cầu chì nhiệt chịu nước sử dụng trong môi trường ẩm ướt.

Ứng dụng

Sau đây là những thiết bị gia dụng phổ biến có sử dụng cầu chì nhiệt:

  • Nồi cơm điện: Cầu chì điện giúp ngăn chặn hỏng hóc do quá tải bằng cách cắt nguồn khi dòng điện vượt quá giới hạn, đồng thời giữ nhiệt độ khi cơm đã chín.

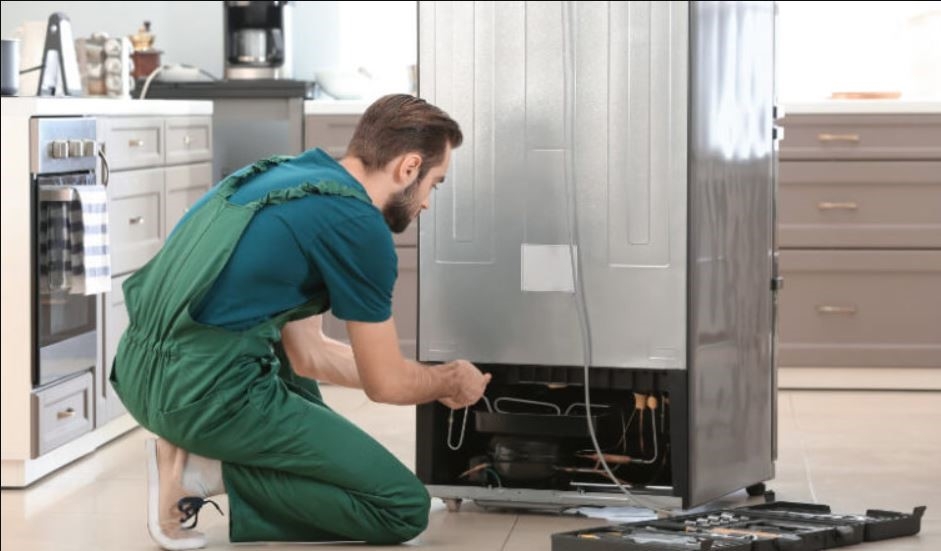

  • Tủ lạnh: Cầu chì sẽ bảo vệ các linh kiện điện khỏi dòng điện quá lớn trong hệ thống phức tạp của tủ lạnh.

Cầu chì nhiệt (ảnh 4)

  • Bàn ủi: Cầu chì đảm nhiệm vai trò bảo đảm an toàn khi ủi quần áo bằng cách đóng/cắt nguồn theo nhu cầu nhiệt độ, giúp tránh hỏng hóc và tự tắt khi đạt đến mức nhiệt độ nhất định.
  • Máy xay sinh tố: Cầu chì bảo vệ động cơ khỏi quá tải dòng điện, tránh hỏng hóc và bảo đảm hoạt động mạnh mẽ của máy.

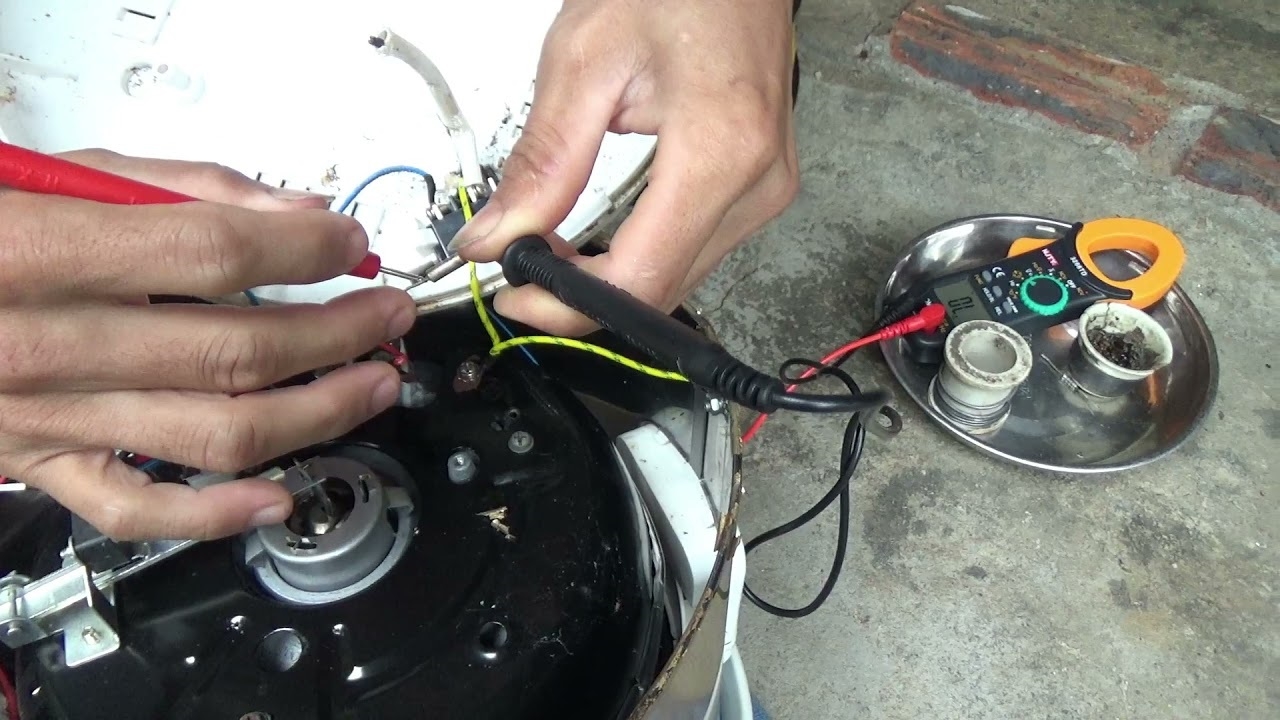

Cách kiểm tra cầu chì nhiệt trong gia đình

Trước khi kiểm tra cầu chì nhiệt trong các thiết bị gia dụng, bạn cần đảm bảo nguồn điện đã được ngắt hoàn toàn. Sau đó bạn cần chuẩn bị thêm bút đồng hồ vạn năng và cầu chì nhiệt mới (dùng để thay thế). Các bước kiểm tra để bạn có thể tham khảo:



  • Mở thiết bị gia dụng, tìm đến bảng mạch để kiểm tra cầu chì nhiệt.
  • Chạm 2 kim của đồng hồ vạn năng tương ứng với 2 chân hoặc 2 đầu của cầu chì nhiệt.
  • Đọc kết quả, nếu đồng hồ không có tín hiệu, tức là cầu chì nhiệt đã bị hỏng/đứt, bạn cần thay mới. Còn nếu đồng hồ có thông số, cầu chì nhiệt vẫn hoạt động như thường.
  • Khi thay mới cầu chì nhiệt, bạn cần có thêm mỏ hàn và thiếc hàn. Đầu tiên là dùng mỏ hàn làm nóng chân/đầu nối cầu chì rồi tháo ra. Sau đó dùng mỏ hàn, hàn thay thế cầu chì mới.

Lưu ý: Nếu bạn không có kinh nghiệm hoặc chưa thực hiện hàn linh kiện điện tử, không có kiến thức về mạch điện, bạn không nên tự ý thay thế cầu chì nhiệt.

Cầu chì nhiệt (ảnh 5)

Kết luận

Sau khi đọc xong bài viết, chắc hẳn bạn đã sở hữu cho mình nhiều thông tin hữu ích về cầu chì nhiệt, bao gồm cấu tạo và nguyên lý cũng như phân loại, ứng dụng và cách kiểm tra cầu chì nhiệt. Tuy nhiên nếu bạn không có kinh nghiệm sửa các thiết bị điện, bạn nên nhờ sự hỗ trợ của các bên chuyên nghiệp để đảm bảo an toàn.
