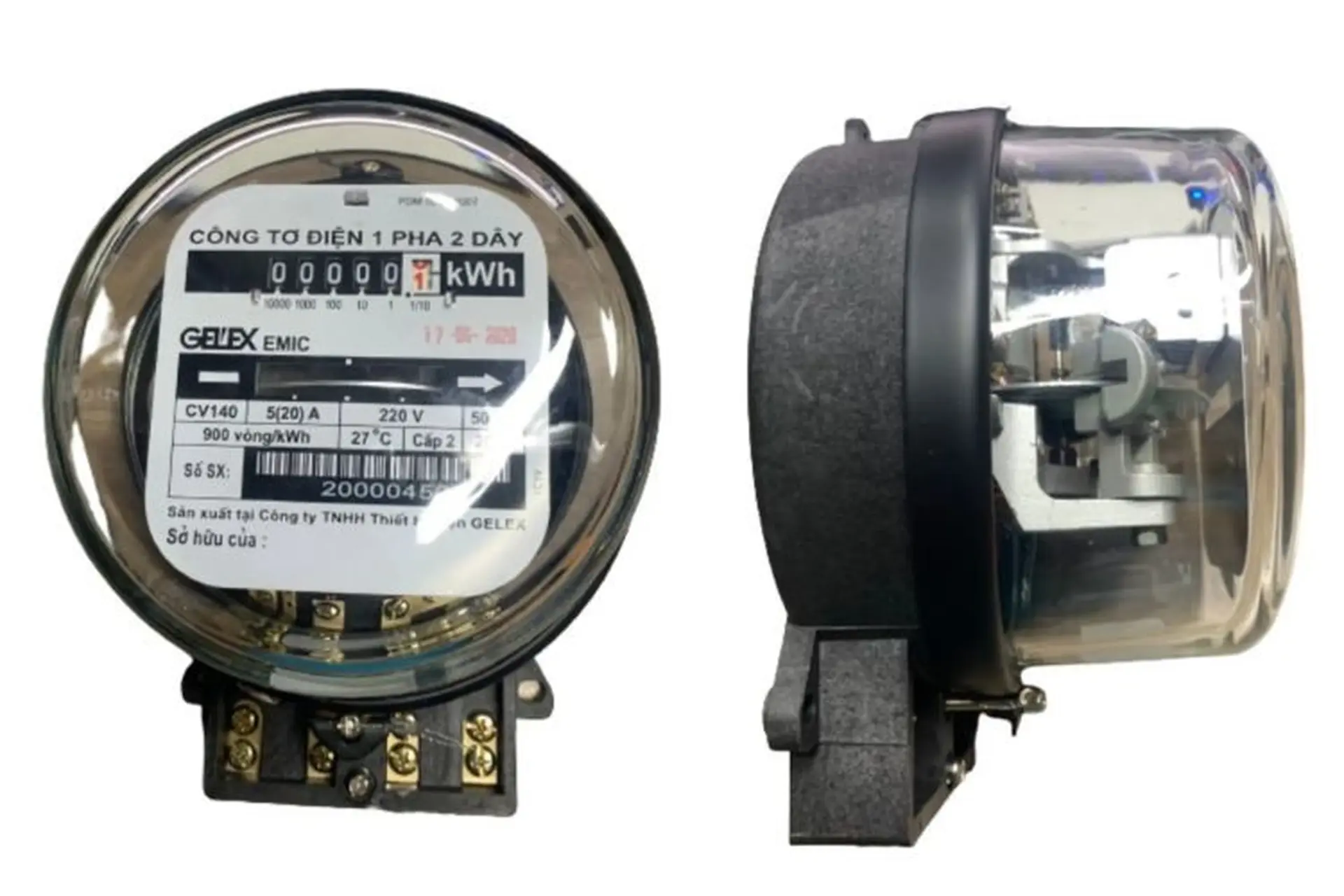

Hướng dẫn cách đấu công tơ điện 1 pha chi tiết, an toàn và đúng kỹ thuật thực hiện

Công tơ điện 1 pha là thiết bị quan trọng dùng để đo lường lượng điện năng tiêu thụ của những thiết bị điện gia dụng trong các hộ gia đình, doanh nghiệp, khu công nghiệp,... Về cách thức hoạt động thì công tơ điện 1 pha vận hành dựa trên nguyên lý cảm ứng điện từ, giúp ghi nhận chính xác lượng điện năng tiêu thụ, từ đó tính toán chi phí điện một cách hiệu quả.

Sơ lược về công tơ điện 1 pha

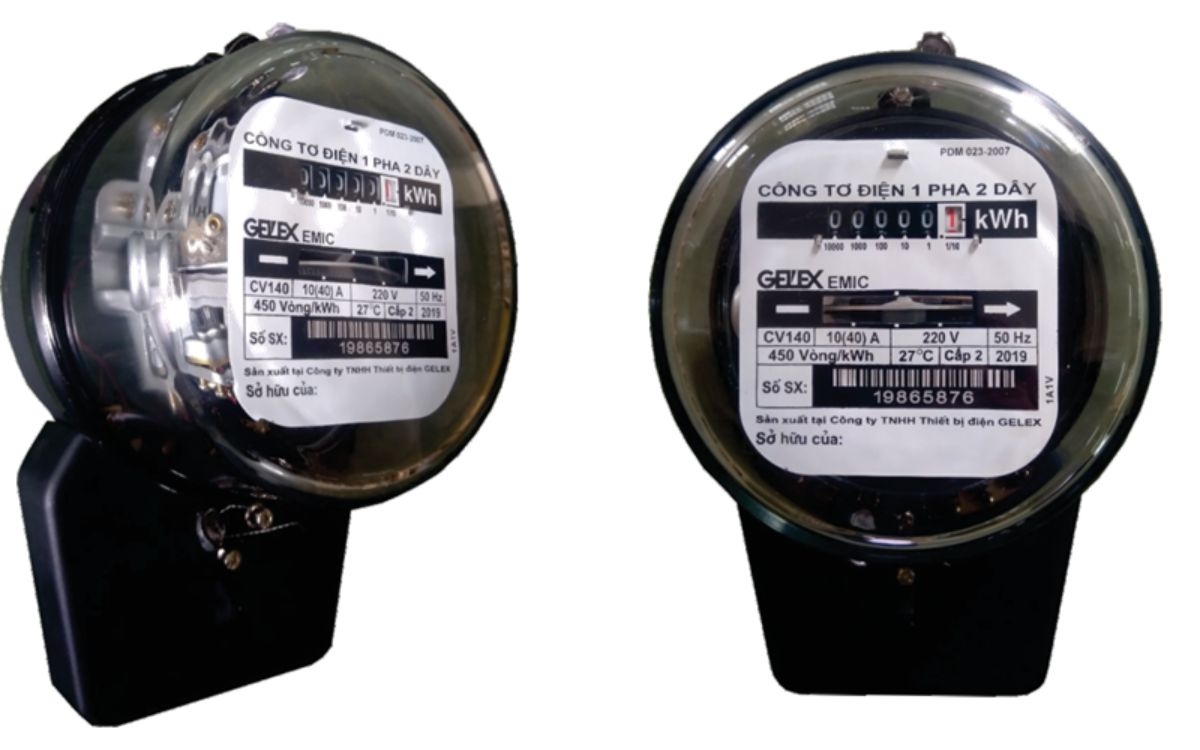

Công tơ điện 1 pha 2 dây hay còn biết đến với cái tên quen thuộc là đồng hồ điện, đây là thiết bị đo lường điện năng tiêu thụ trong hệ thống điện 1 pha, 2 dây. Thông thường, thiết bị này được lắp đặt tại vị trí đầu vào nguồn điện của mỗi hộ gia đình, giúp ghi nhận lượng điện năng tiêu thụ một cách chính xác và chi tiết.

Hiện nay, trên thị trường có hai loại công tơ điện 1 pha 2 dây phổ biến:

• Công tơ điện 1 pha cơ: Loại công tơ điện này sử dụng cơ chế cơ học để đo lường điện năng tiêu thụ. Ưu điểm của công tơ cơ là cấu tạo đơn giản, dễ lắp đặt, giá thành rẻ. Tuy nhiên, độ chính xác của loại công tơ này có thể bị ảnh hưởng bởi thời gian và tác động ngoại lực.
• Công tơ điện 1 pha điện tử: Loại công tơ này sử dụng vi mạch điện tử để đo lường điện năng tiêu thụ. Ưu điểm của công tơ điện tử là độ chính xác cao, có khả năng đo lường nhiều thông số liên quan, cảnh báo rò rỉ điện, hiển thị số liệu tiêu thụ theo thời gian thực. Tuy nhiên, giá thành của loại công tơ này cao hơn so với công tơ cơ.

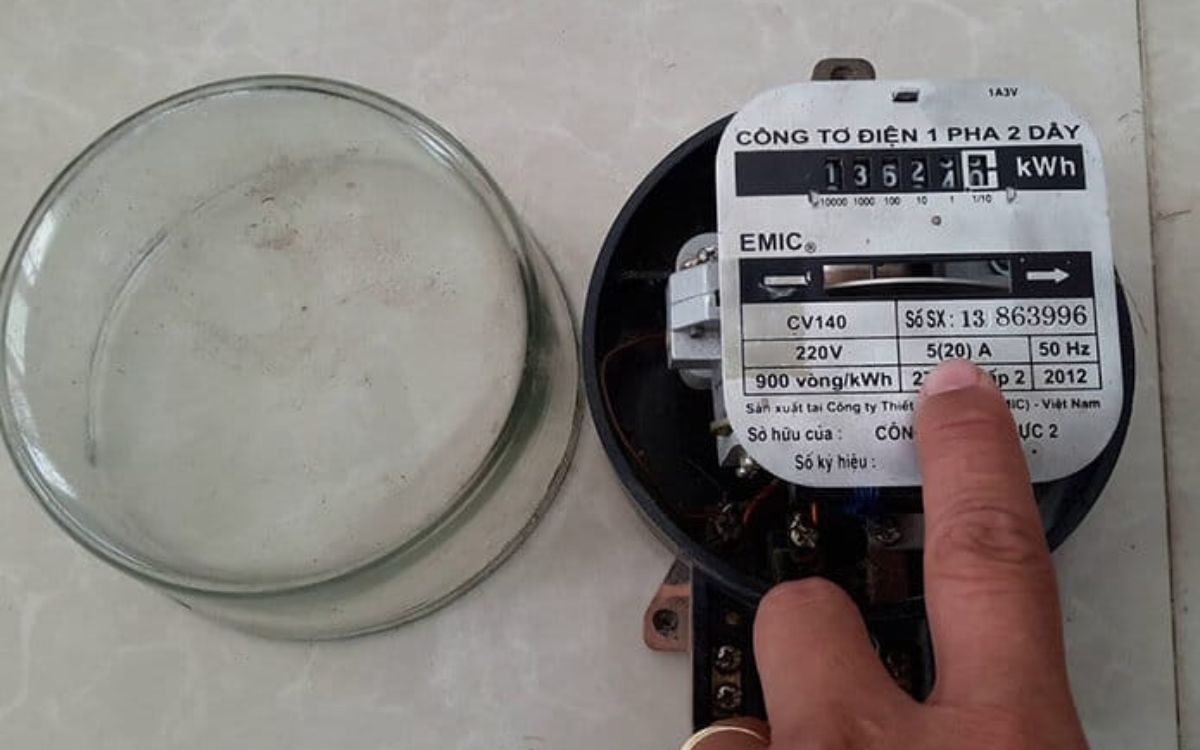

Cấu tạo của công tơ điện 1 pha

Về cơ bản thì cấu tạo của công tơ điện 1 pha 2 dây bao gồm các bộ phận chính sau:

• Cuộn dây điện áp: Chính là phần được lắp đặt song song với phần phụ tải và có số lượng vòng dây nhiều, cũng như tiết diện dây sẽ nhỏ hơn so với các cuộn dây khác.
• Cuộn dây dòng điện: Phần này sẽ có số vòng dây ít hơn cuộn dây điện áp nhưng tiết diện dây lớn hơn.
• Đĩa nhôm: Đây là phần được lắp đặt trên trục và tì vào trụ để quay tự do giữa phần của 2 cuộn dây điện áp và phần của cuộn dây dòng điện.
• Nam châm vĩnh cửu: Chính phần này sẽ tạo ra momen khi bộ phận đai nhôm quay từ trong trường của riêng nó.
• Hộp số cơ khí: Chính là phần sẽ hiển thị về số vòng quay của đĩa nhôm khi được gắn với trục của đĩa nhôm.

Nguyên lý hoạt động của công tơ điện 1 pha

Khi bạn bật quạt, tivi hay bất kỳ thiết bị điện nào thì lúc này dòng điện sẽ di chuyển qua các vòng dây dẫn trong công tơ và hoạt động theo nguyên lý như sau:

• Đầu tiên, tại các vòng dây dẫn, dòng điện tạo ra lực từ tác động lên đĩa nhôm gắn liền với trục rơ le và lực này làm cho đĩa nhôm quay. Song song đó thì cuộn dây điện áp cũng chịu ảnh hưởng từ dòng điện, tạo ra lực từ thứ hai. Lực này chống lại chuyển động của đĩa nhôm, tạo ra momen cản.
• Lúc này sự tương tác giữa hai lực từ này tạo nên momen xoắn, điều khiển tốc độ quay của đĩa nhôm, phần tốc độ quay lúc này sẽ tỉ lệ thuận với công suất điện tiêu thụ.
• Ở phần trục rơ le có gắn các bánh răng liên kết với dãy số hiển thị. Khi đĩa nhôm quay, các bánh răng này cũng quay theo và sẽ làm cho các số nhảy và ghi lại lượng điện năng tiêu thụ một cách chính xác.

Có thể nói, nhờ nguyên lý hoạt động thông minh này, công tơ điện 1 pha trở thành một thiết bị ghi chép hữu hiệu giúp bạn theo dõi và quản lý hiệu quả việc sử dụng điện năng trong gia đình.

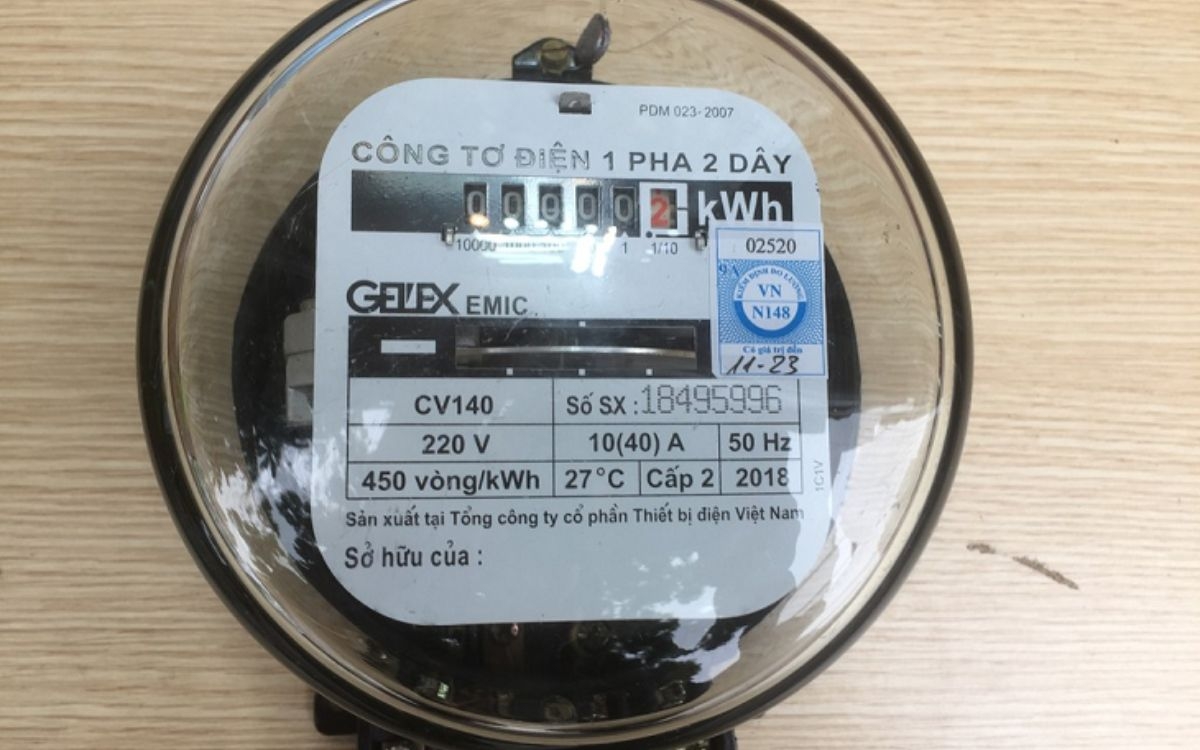

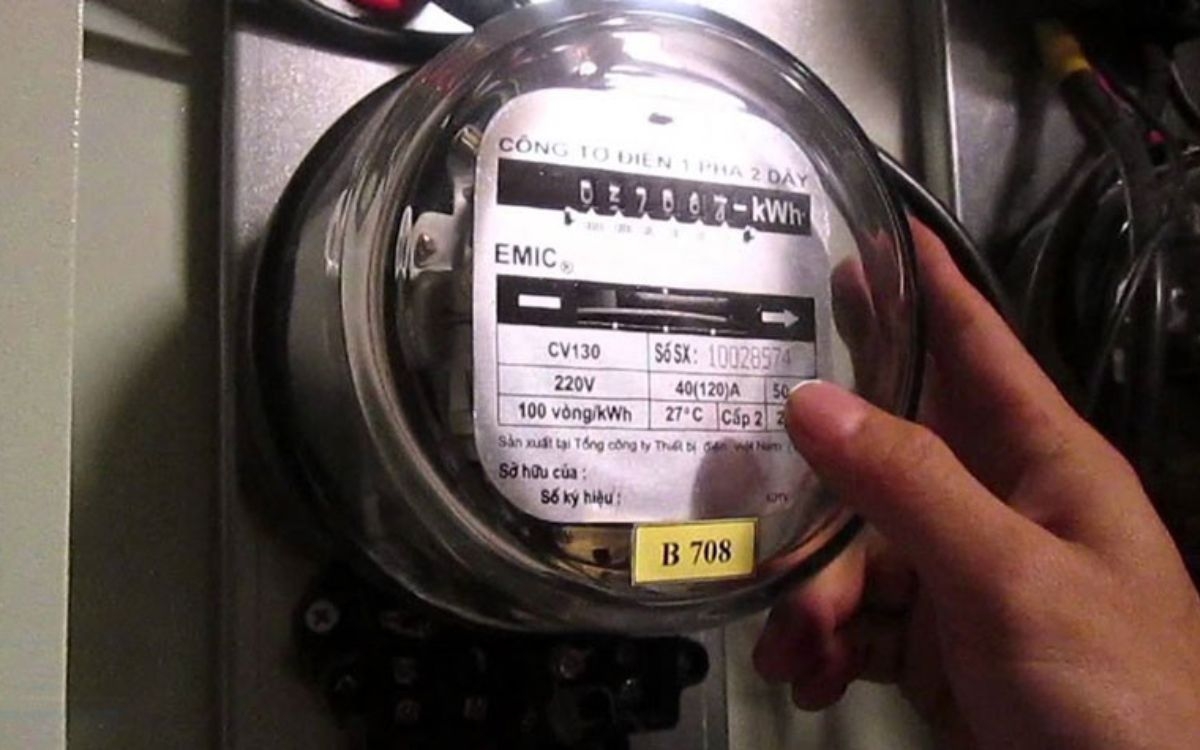

Giải thích ý nghĩa các con số trên đồng hồ điện

Ở phần này, chúng ta hãy cùng khám phá ý nghĩa các thông số trên bề mặt của thiết bị để có thể hiểu rõ hơn về cách thức hoạt động và sử dụng điện hiệu quả đồng hồ điện hay còn gọi là công tơ điện 1 pha nhé!

• 220V: Đây là điện áp định mức của công tơ điện, thể hiện mức điện áp tối đa mà thiết bị có thể chịu được. Việc sử dụng thiết bị điện với công suất vượt quá điện áp định mức có thể dẫn đến nguy cơ cháy nổ, chập điện, ảnh hưởng đến an toàn và độ bền của thiết bị.
• 10(40)A: Thông số này biểu thị dòng điện định mức của công tơ điện, là cường độ dòng điện tối đa mà thiết bị có thể đo lường chính xác. Nếu sử dụng vượt quá 40A, độ chính xác của công tơ điện sẽ bị ảnh hưởng và có thể dẫn đến hư hỏng. Do vậy, cần lựa chọn công tơ điện có mức định mức phù hợp với nhu cầu sử dụng điện để đảm bảo an toàn và hiệu quả.
• 450 vòng/kWh: Thông số này cho biết số vòng quay của đĩa công tơ điện cần thiết để ghi nhận 1 kilowatt giờ (kWh) điện năng tiêu thụ. Ví dụ, nếu đĩa công tơ quay 450 vòng thì nghĩa là bạn đã sử dụng 1 kWh điện.
• Cấp 2: Cấp chính xác của công tơ điện được phân loại từ 0.0 đến 2.0, trong đó cấp 2 là cấp chính xác cao, chỉ sai số 2%. Lựa chọn công tơ điện có cấp chính xác cao sẽ giúp đảm bảo tính chính xác trong việc đo lường điện năng tiêu thụ, góp phần tiết kiệm chi phí điện cho gia đình bạn.
• 50Hz: Tần số lưới điện tại Việt Nam là 50Hz, thể hiện số lần điện áp và cường độ dòng điện biến đổi trong 1 giây. Việc sử dụng thiết bị điện không phù hợp với tần số lưới điện có thể dẫn đến hư hỏng thiết bị và ảnh hưởng đến chất lượng điện năng.

Xem thêm: Hướng dẫn chi tiết cách giặt áo vest bằng máy giặt và những lưu ý khi thực hiện

Hướng dẫn đấu công tơ điện 1 pha đúng kỹ thuật

Lưu ý: Nếu bạn không rành về điện, có thể nhờ đến sự hỗ trợ của các kỹ thuật điện chuyên nghiệp để đảm bảo an toàn nhé.

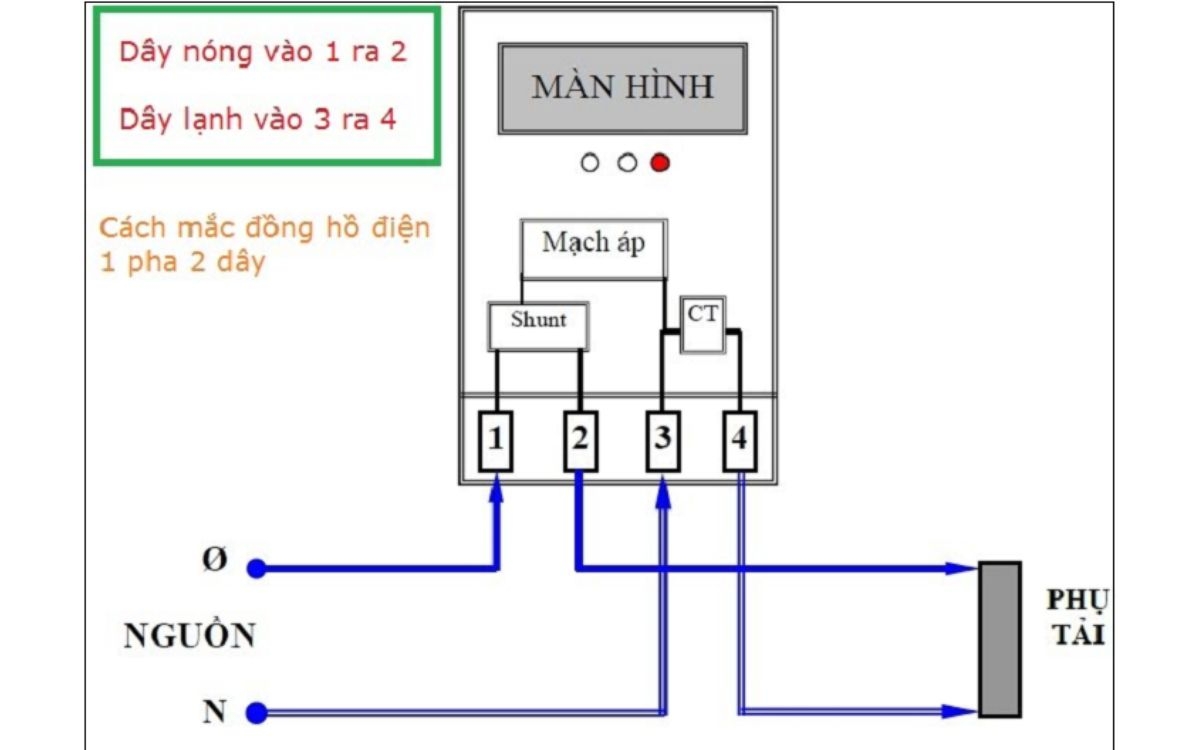

Sơ đồ đấu dây

• Dây 1: Dây pha nóng vào.
• Dây 2: Dây pha nóng ra.
• Dây 3: Dây trung hòa vào.
• Dây 4: Dây trung hòa ra.

Lưu ý: Dây số 3 và 4 cần được nối chung với nhau. Ngoài ra, bạn hãy dùng bút thử điện để kiểm tra nhé, nếu dây làm bút thử điện màu đỏ thì nó chính là dây pha nóng.

Cách đấu công tơ điện 1 pha chi tiết

Bước 1: Chuẩn bị dụng cụ

• Kìm điện.
• Băng keo điện.
• Bút thử điện.
• Cáp điện phù hợp.

Bước 2: Nối dây vào công tơ điện

• Xác định các vị trí đấu dây trên công tơ điện: 1, 2, 3, 4.
• Nối dây pha nóng vào vị trí số 1 và số 3.
• Nối dây trung hòa vào vị trí số 2 và số 4 (dây số 3 và 4 nối chung).

Bước 3: Nối dây từ công tơ điện đến Aptomat

• Nối dây pha nóng ra (dây số 2) từ công tơ điện vào cọc đầu vào của Aptomat.
• Nối dây trung hòa ra (dây số 4) từ công tơ điện vào cọc trung hòa của Aptomat.

Bước 4: Kiểm tra và cấp điện

• Kiểm tra lại tất cả các mối nối dây để đảm bảo an toàn và chắc chắn.
• Cấp điện cho công tơ điện và Aptomat.
• Quan sát hoạt động của công tơ điện: Đĩa quay và số đếm phải hoạt động bình thường.

Lưu ý an toàn: Bạn cần đảm bảo nguồn điện đã được ngắt trước khi thực hiện thao tác đấu dây và sử dụng dụng cụ bảo hộ lao động phù hợp như găng tay cao su, kìm điện cách điện nhé! Đặc biệt lưu ý là không chạm tay vào các mối nối dây khi có điện. Trong trường hợp bạn không chắc chắn về cách đấu dây, hãy liên hệ với thợ điện có chuyên môn để được hỗ trợ.

Tạm kết

Công tơ điện 1 pha giúp bạn theo dõi chính xác lượng điện tiêu thụ, từ đó đưa ra kế hoạch sử dụng hiệu quả và tiết kiệm chi phí. Hy vọng rằng bài viết đã mang đến cho bạn những thông tin thiết thực và hữu ích.
