Công tơ điện là gì, có nguyên lý hoạt động ra sao? Tìm hiểu cấu tạo và chức năng của công tơ điện

Trong bài viết dưới đây, FPT Shop sẽ đi sâu vào cấu tạo và nguyên lý hoạt động của công tơ điện, giúp bạn hiểu rõ hơn về thiết bị quan trọng này.

Công tơ điện là gì?

Công tơ điện là một thiết bị đo lường quan trọng được sử dụng phổ biến trong các doanh nghiệp, tổ chức và hộ gia đình để ghi nhận lượng điện tiêu thụ hàng tháng. Nó được biết đến dưới nhiều tên gọi như điện kế hay đồng hồ điện, giúp người dùng kiểm soát và quản lý chi phí tiền điện một cách hiệu quả.

Với sự phát triển của công nghệ, trên thị trường hiện nay đã xuất hiện các loại công tơ điện tử tích hợp Aptomat và có khả năng thông báo các chỉ số qua điện thoại, tạo điều kiện thuận lợi cho việc kiểm soát và quản lý tiêu thụ điện. Ngoài ra, một số loại đồng hồ điện còn có khả năng đo lường năng lượng tiêu thụ cao điểm và thay đổi giá điện trong ngày, giúp người dùng quản lý tiêu thụ điện hiệu quả và tiết kiệm chi phí.

Ở Việt Nam, đồng hồ điện đóng vai trò quan trọng trong việc tính toán chi phí điện hàng tháng cho người tiêu dùng, doanh nghiệp và cả hệ thống điện lực. Hiểu rõ về cách sử dụng công tơ điện và các thiết bị điện khác sẽ giúp người dùng tiết kiệm năng lượng và giảm chi phí điện một cách tối ưu nhất.

Xem thêm: Nên trang bị công tắc thông minh, ổ cắm điện thông minh hay đèn thông minh cho ngôi nhà của bạn?

Nguyên lý hoạt động của công tơ điện ra sao?

Nguyên lý hoạt động của công tơ điện dựa trên sự tương tác giữa dòng điện và điện áp để đo lường lượng điện tiêu thụ của tải. Khi tải được kết nối và dòng điện chạy qua, công tơ tạo ra từ thông trên các lõi thép trong thiết bị.

Từ thông này được tạo ra khi dòng điện đi qua hai cuộn dây áp và dòng điện dòng. Điện áp được cung cấp cho tải tạo ra từ thông trong hai lõi thép và dòng điện trên cuộn dây điện áp. Hai cặp từ thông này phân phối với lệch pha 90 độ, tạo nên hiện tượng dòng điện xoáy.

Từ thông và dòng điện xoáy tương tác để tạo ra lực điện từ, đẩy đĩa nhôm quay trong công tơ điện. Khi lượng dòng điện và điện áp tăng lên, lực điện từ càng cao và từ thông càng mạnh sẽ kéo theo tốc độ quay của đĩa nhôm.

Hệ thống bánh răng kết nối với đĩa nhôm, quay theo tốc độ của nó, từ đó định lượng điện năng tiêu thụ. Số vòng quay và tốc độ quay của đĩa nhôm phụ thuộc vào lượng điện năng tiêu thụ của tải.

Cấu tạo của công tơ điện

Cấu tạo của công tơ điện khá đơn giản, gồm các phần chính như sau:

• Cuộn dây điện áp: Được lắp song song với phụ tải, đồng thời có tiết diện nhỏ hơn so với các loại công tơ khác.
• Cuộn dây dòng điện: Nối tiếp với phụ tải và có số vòng dây cuộn ít hơn so với cuộn dây điện áp.
• Nam châm vĩnh cửu: Làm nhiệm vụ tạo ra momen xoắn khi đĩa nhôm quay trong từ trường của cuộn dây.
• Hộp số cơ khí: Gắn với trục đĩa và hiển thị số vòng quay của đĩa nhôm, thông qua hộp số này, ta có thể tính toán lượng điện tiêu thụ. Tốc độ quay của đĩa nhôm và số vòng quay phụ thuộc vào lượng điện năng tiêu thụ của phụ tải.

Công tơ điện cơ khí: Những thông số cơ bản

Các thông số cơ bản của công tơ điện cơ khí gồm:

• Điện áp lưới điện: 220V.
• Tần số điện lưới: 50Hz.
• Nhiệt độ làm việc của công tơ: 27 độ C.
• Số vòng quay tương ứng với 1kWh: 900 vòng/kWh.
• Công suất định mức: Dòng điện định mức là 5A và dòng điện chịu quá tải tối đa là 20A.
• Cấp chính xác: Cấp 0.5 (sai số 0.5%), cấp 1 (sai số 1%) và cấp 2 (sai số 2%). Các cấp độ này xác định mức độ sai số cho phép của công tơ điện.

Công tơ điện: Các ứng dụng trong đời sống

Công tơ điện là một thiết bị đo lường quan trọng và phổ biến trong cuộc sống hàng ngày, hỗ trợ người dùng đo lường chính xác lượng điện tiêu thụ của các thiết bị. Điều này giúp người dùng theo dõi và kiểm soát tiêu thụ điện một cách thuận tiện hơn.

Bên cạnh việc sử dụng trong đời sống cá nhân, công tơ điện cũng được ứng dụng rộng rãi trong công nghiệp. Nó không chỉ đo lường mà còn truyền thông và gửi dữ liệu quan trọng lên trung tâm điều khiển. Điều này giúp quản lý chỉ số điện của hệ thống máy sản xuất, dây chuyền hoặc một phân xưởng một cách hiệu quả, tạo điều kiện thuận lợi cho việc quản lý sản xuất và vận hành của doanh nghiệp.

Có mấy loại công tơ điện trên thị trường hiện nay?

Trên thị trường hiện nay có đa dạng các loại công tơ điện để phù hợp với nhu cầu sử dụng khác nhau của người tiêu dùng, dưới đây là một số loại phổ biến:

Công tơ điện 1 pha:

• Cơ: Sản phẩm phổ biến, giá thành rẻ, nhưng độ chính xác không cao.

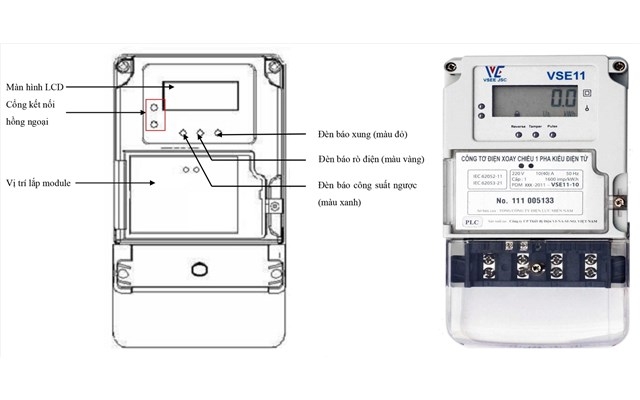

• Điện tử: Hiện đại, chính xác hơn với màn hình LCD/LED hiển thị các thông số chi tiết như điện tiêu thụ tức thời, số điện sử dụng trong giờ cao điểm/thấp điểm.

Công tơ điện 3 pha:

• Trực tiếp: Phổ biến trong các mạng lưới điện 3 pha, cho phép đọc các chỉ số điện tương tự như công tơ 1 pha.
• Gián tiếp: Có cách đấu dây và lắp đặt khác biệt, thường được sử dụng cho các tải có công suất lớn.

Công tơ điện 2 chiều:

• Đồng hồ điện 2 chiều: Thích hợp cho các dự án năng lượng mặt trời, tích hợp hai bộ nhớ để đo đếm chính xác lượng điện tiêu thụ từ lưới điện và từ hệ thống mặt trời.

Mỗi loại công tơ điện đều có ứng dụng riêng trong các môi trường sử dụng khác nhau, từ hộ gia đình đến công nghiệp và dự án năng lượng tái tạo.

Cách chọn công tơ điện tốt và phù hợp nhất cho gia đình

Để chọn mua một công tơ điện phù hợp cho gia đình, người dùng cần chú ý đến các thông số kỹ thuật sau:

• Điện áp: Đảm bảo thiết bị phù hợp với điện áp định mức của Việt Nam, thường là 220V.
• Dòng điện định mức: Đây là thông số quan trọng để công tơ hoạt động đúng cách mà không gây hỏng hóc. Chọn dòng điện định mức phù hợp với nhu cầu sử dụng.
• Tần số định mức: Đảm bảo thiết bị có tần số định mức phù hợp với mạng lưới điện của bạn.
• Rev/kWh: Thể hiện số vòng quay của đồng hồ điện để đạt 1kWh. Các bạn nên lựa chọn giá trị phù hợp với nhu cầu sử dụng của gia đình mình.
• Cấp chính xác (Cl): Được quy định là Cl1 hoặc Cl2, làm đánh giá về độ chính xác của công tơ điện.
• Chất lượng và độ bền: Chọn sản phẩm có chất lượng tốt, độ bền cao và có chế độ bảo hành đảm bảo từ các nhà sản xuất uy tín.
• Tiết kiệm chi phí: Cân nhắc về chi phí sử dụng, bao gồm cả giá mua và chi phí bảo trì, để chọn lựa sản phẩm mang lại hiệu quả kinh tế cao.

Lựa chọn công tơ điện phù hợp sẽ giúp gia đình có được sự tiện ích và tin cậy trong việc quản lý và kiểm soát lượng điện tiêu thụ hàng tháng.

Các thương hiệu công tơ điện tốt nhất hiện nay là gì?

Trên thị trường hiện nay, có một số thương hiệu nổi tiếng cung cấp các loại công tơ điện chất lượng, đáng tin cậy, đáp ứng được nhu cầu đa dạng của người tiêu dùng, dưới đây là một số thương hiệu tiêu biểu:

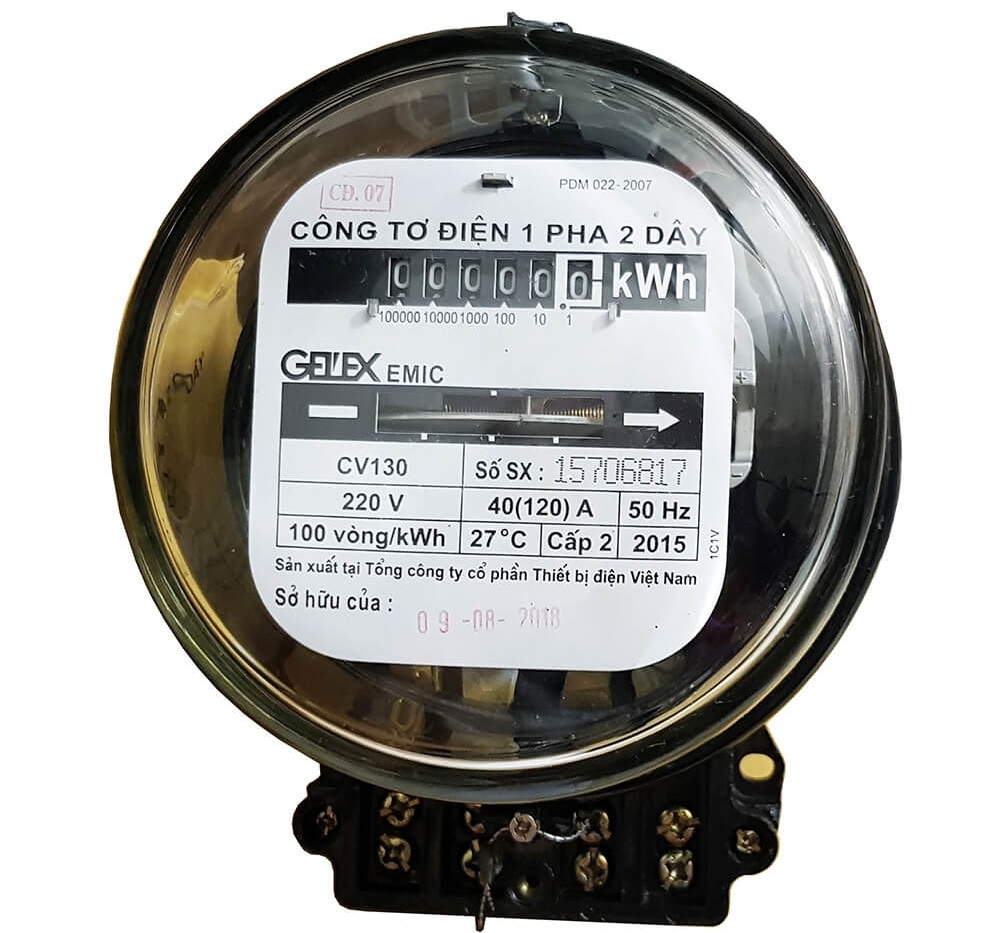

Đồng hồ điện Gelex Emic

Đồng hồ điện Gelex Emic là một trong những sản phẩm được nhiều người tin tưởng sử dụng trong gia đình. Thiết bị có thiết kế tròn hoặc vuông, với khả năng chịu tải lớn và dễ dàng điều chỉnh.

Không những thế, đồng hồ Gelex Emic được trang bị khả năng chống ăn cắp điện thông qua cơ cấu chống quay ngược, nhờ đó giúp bảo vệ tiêu thụ điện của gia đình. Sản phẩm có độ nhạy cao, ma sát nhỏ và không bị ảnh hưởng bởi tác động của nhiệt độ bên ngoài, từ đó đảm bảo tính chính xác và độ bền cao.

Đồng hồ điện Vinasino

Đồng hồ điện Vinasino là một sản phẩm được thiết kế với tính năng tích hợp hệ thống thu thập dữ liệu từ xa dựa trên công nghệ PLC hiện đại.

Thiết bị này được đánh giá cao về độ tin cậy, có khả năng đo đếm điện năng một pha với cấp chính xác phù hợp với tiêu chuẩn quốc tế và Việt Nam. Các chỉ số điện năng được hiển thị trên màn hình LCD, dễ nhìn và dễ dàng theo dõi, giúp người dùng quản lý năng lượng tiêu thụ trong gia đình một cách thuận tiện.

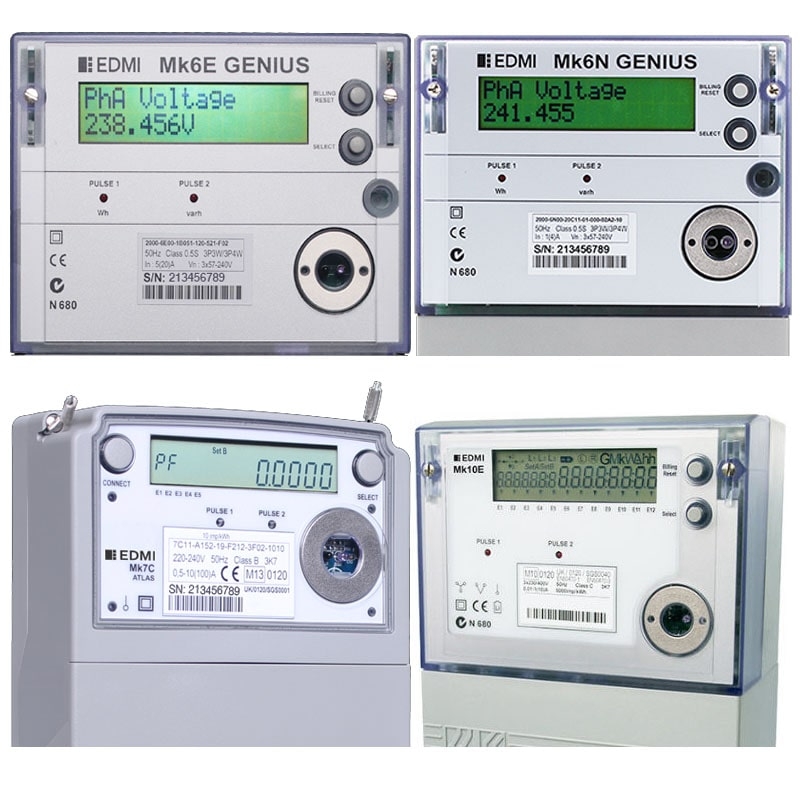

Công tơ điện EDMI

Công tơ điện của EDMI là sản phẩm của một trong những công ty hàng đầu tại Việt Nam, chuyên cung cấp các giải pháp năng lượng và sản xuất đồng hồ điện tiên tiến. Tất cả các sản phẩm đồng hồ điện của EDMI đều được tích hợp công nghệ truyền thông qua cổng RS485. Nhờ đó, tạo điều kiện thuận lợi cho quá trình đọc dữ liệu từ xa.

Công tơ điện EDMI được sử dụng phổ biến trong các dãy nhà trọ và các căn hộ cho thuê. Với giá thành phù hợp và chất lượng tốt, sản phẩm này đã nhận được sự tin tưởng và đánh giá cao từ người tiêu dùng. Điều này khiến cho công tơ điện EDMI trở thành một lựa chọn lý tưởng cho các gia đình hay chủ nhà trọ trong việc quản lý chi phí tiền điện.

Lời kết

Công tơ điện đóng vai trò quan trọng trong việc giúp người dùng và nhà phân phối điện xác định được mức tiêu thụ điện và thực hiện thanh toán theo đúng hợp đồng. Điều này cho thấy vai trò của công tơ điện trong việc quản lý và thanh toán tiền điện. Hy vọng những thông tin trên đây có thể giúp bạn hiểu rõ hơn về cách hoạt động và tính năng của thiết bị này.
