Công tắc 3 cực là gì? Hướng dẫn cách đấu công tắc 3 cực chính xác nhất cho những ai chưa biết

Việc nắm vững cách đấu và sử dụng công tắc 3 cực là cực kỳ quan trọng để đảm bảo an toàn cho hệ thống điện và người sử dụng. Dưới đây là hướng dẫn cách đấu công tắc 3 cực chính xác nhất mà các bạn nên tham khảo.

Công tắc 3 cực là gì?

Công tắc 3 cực là một thiết bị điện chính để điều khiển việc đóng và ngắt dòng điện trong các mạch chiếu sáng và các hệ thống điện dân dụng. Được coi là một phần quan trọng nhất của hệ thống mạng điện, công tắc giúp người dùng có khả năng kiểm soát các thiết bị điện một cách an toàn và hiệu quả, từ đó giảm thiểu nguy cơ gặp phải các sự cố điện không mong muốn.

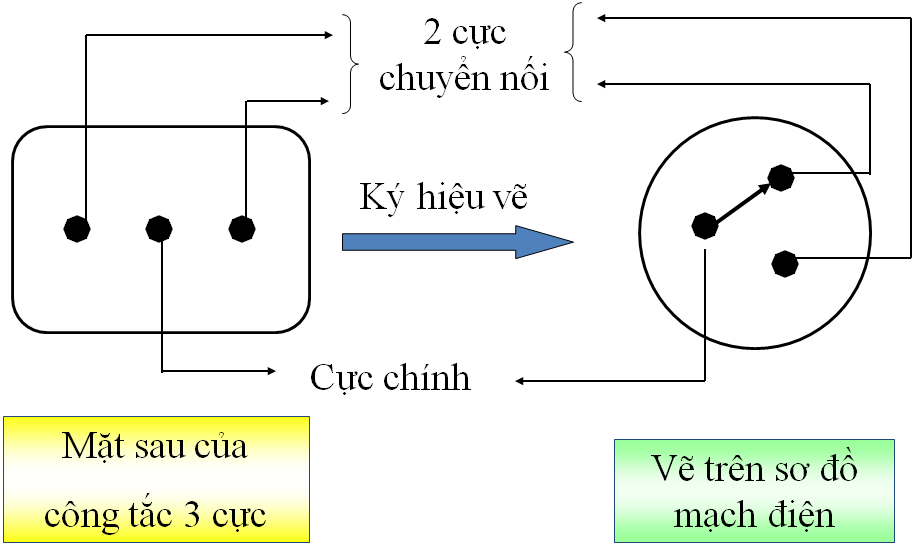

Cấu tạo của công tắc 3 cực khá đơn giản, bao gồm 3 chốt, 1 cực động và 2 cực tĩnh. Cực động là nơi dòng điện đầu vào và 2 cực tĩnh là nơi dòng điện đầu ra của thiết bị. Công tắc thường được lắp đặt ở các vị trí chiến lược như cầu thang, hành lang để thuận tiện cho việc điều khiển các thiết bị điện. Sự phổ biến của công tắc 3 cực là không thể phủ nhận trong các công trình dân dụng, cũng như các hệ thống điện sinh hoạt và sản xuất.

Xem thêm: Nên trang bị công tắc thông minh, ổ cắm điện thông minh hay đèn thông minh cho ngôi nhà của bạn?

Phân biệt công tắc 3 cực và công tắc 2 cực

Công tắc điện 3 cực và công tắc điện 2 cực là 2 loại công tắc phổ biến mà người dùng thường sử dụng, tùy thuộc vào nhu cầu cụ thể của họ. Mặc dù chúng có cùng cấu tạo và bộ phận tác động, nhưng vẫn có những điểm khác biệt quan trọng:

Cấu tạo

Công tắc 2 cực:

• 2 chốt tiếp điện gồm 1 cực động và 1 cực tĩnh.
• Dùng để đóng/cắt 1 dây dẫn.

Công tắc 3 cực:

• 3 chốt tiếp điện gồm 1 cực động và 2 cực tĩnh.
• Dùng để chuyển nối dòng điện.

Chức năng

Công tắc 2 cực:

• Có chức năng bật/tắt 1 thiết bị điện đơn giản.
• Ví dụ: Bóng đèn, quạt máy.

Công tắc 3 cực:

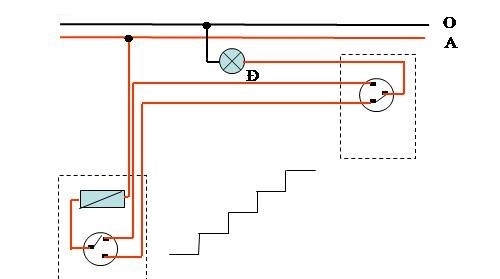

• Có chức năng điều khiển 1 thiết bị điện từ 2 vị trí khác nhau.
• Ví dụ: Mạch điện cầu thang, hệ thống đèn hành lang.

Ứng dụng

Công tắc 2 cực:

• Phổ biến trong các hộ gia đình.
• Dùng cho các thiết bị điện đơn giản.

Công tắc 3 cực:

• Thường dùng cho mạch điện cầu thang, hành lang, phòng ngủ,...
• Nơi cần điều khiển thiết bị điện từ 2 vị trí khác nhau.

Tóm lại, điểm khác biệt chính giữa 2 loại công tắc này là số lượng chốt và chức năng chính của chúng. Công tắc 2 cực thường được sử dụng để điều khiển 1 dây dẫn duy nhất, trong khi công tắc 3 cực được sử dụng để truyền nối dòng điện giữa 2 dây dẫn.

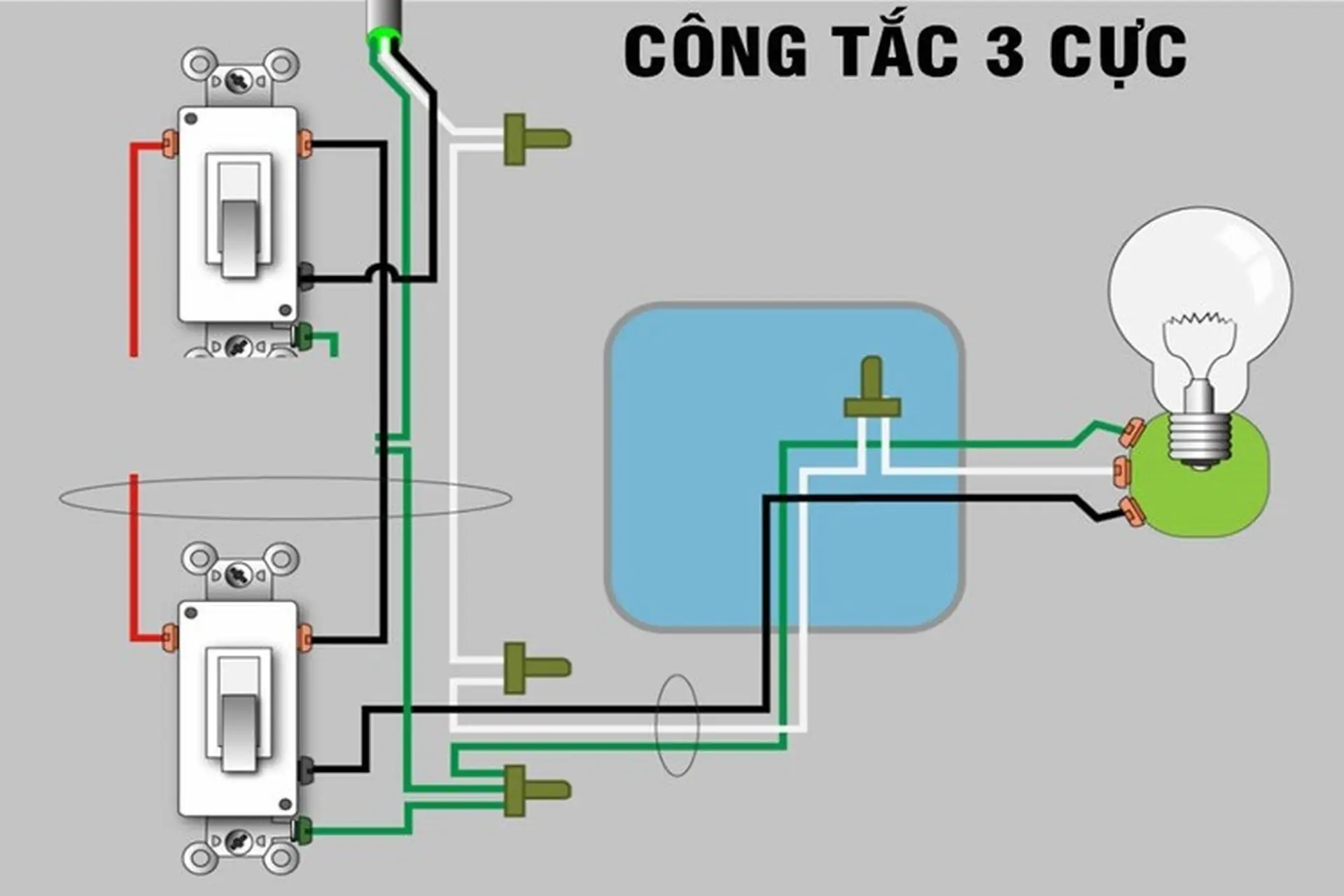

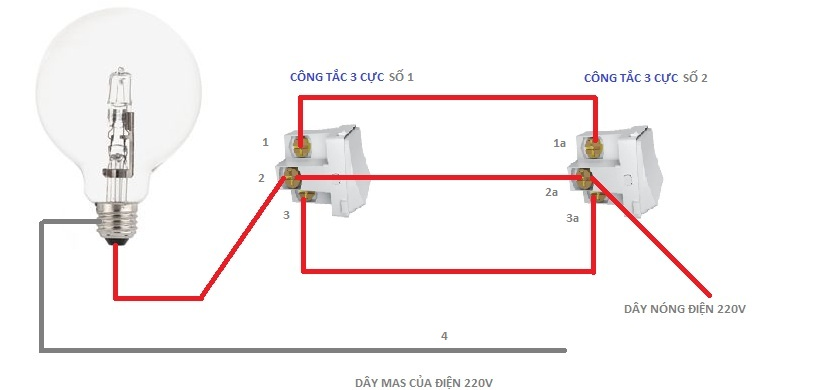

Hướng dẫn cách đấu công tắc 3 cực chính xác nhất

Khi thực hiện việc đấu dây cho công tắc 3 cực, việc tuân theo quy trình dưới đây là cực kỳ quan trọng để đảm bảo an toàn và hiệu quả:

Bước 1: Vạch dấu

Trước hết, bạn cần vạch dấu trên bề mặt để xác định vị trí lắp đặt của công tắc 3 cực cũng như các đường dây mạch điện. Điều này giúp bạn cân nhắc vị trí sao cho phù hợp nhất với yêu cầu và tiện ích sử dụng.

Bước 2: Khoan lỗ

Sau khi đã vạch dấu, tiếp theo là khoan lỗ để lắp đặt công tắc. Bạn cần chọn khoan phù hợp với kích thước của công tắc để đảm bảo sự chắc chắn và vững chãi khi lắp đặt.

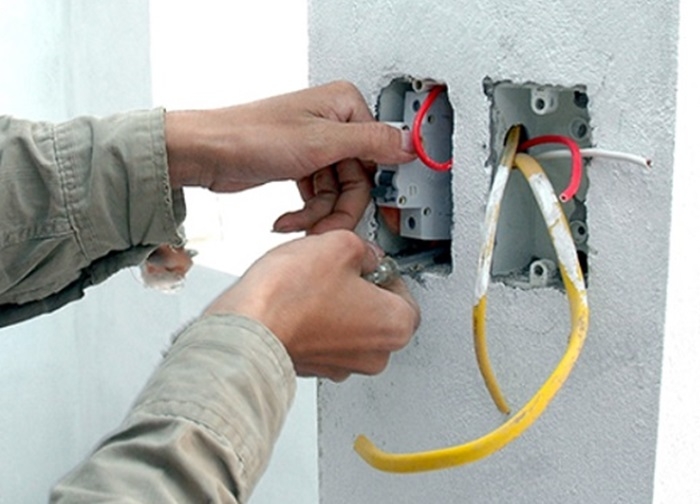

Bước 3: Lắp đặt thiết bị điện vào bảng

Trước khi lắp đặt, cần xác định các cực của công tắc và kết nối dây điện một cách chính xác. Bảo vệ các thiết bị và bảng điện khỏi tác động của môi trường là điều quan trọng để đảm bảo an toàn khi sử dụng. Tiếp theo, lắp đặt công tắc vào bảng điện.

Bước 4: Nối dây mạch điện

Kết nối dây từ bảng điện đến thiết bị chiếu sáng, đảm bảo các kết nối được thực hiện đúng quy chuẩn và chắc chắn. Điều này giúp tránh nguy cơ gặp sự cố điện và đảm bảo an toàn khi sử dụng.

Bước 5: Kiểm tra

Cuối cùng, sau khi hoàn thành việc lắp đặt, cần kiểm tra toàn bộ hệ thống xem công tắc đã hoạt động đúng như mong muốn hay chưa. Kiểm tra kỹ lưỡng sẽ giúp phát hiện sớm và sửa chữa các lỗi nếu có.

Một số điều cần lưu ý khi đấu công tắc điện 3 cực

Khi đấu nối công tắc điện 3 cực, có một số điều quan trọng bạn cần lưu ý:

• Kiểm tra thiết bị và dây dẫn trước khi bắt đầu: Trước khi bắt đầu công việc, hãy kiểm tra kỹ lưỡng thiết bị và dây dẫn để đảm bảo chúng không bị hỏng hóc hoặc đứt gãy. Điều này giúp tránh nguy cơ sự cố điện khi hoạt động sau này.
• Tránh lắp đặt ở nơi ẩm ướt: Không nên lắp đặt công tắc điện 3 cực ở những nơi ẩm ướt để tránh nguy cơ chập cháy và rò rỉ điện. Điều này cực kỳ quan trọng để đảm bảo an toàn cho người sử dụng và hệ thống điện.
• Đảm bảo khoảng cách an toàn: Lắp đặt công tắc điện 3 cực cần có khoảng cách an toàn khoảng 1.5m so với mặt sàn để tránh va đập và nguy cơ tiếp xúc với nước.
• Sử dụng hệ thống ống bảo vệ: Đi dây điện cần sử dụng hệ thống ống bảo vệ để bảo vệ dây khỏi các tác động bên ngoài và giảm nguy cơ chập cháy.
• Kiểm tra và đảm bảo an toàn: Trước khi kết nối mạch điện vào nguồn cung cấp, hãy ngắt cầu dao và sử dụng bút thử điện để kiểm tra dây điện. Đeo găng tay điện để đảm bảo an toàn tuyệt đối trong quá trình làm việc.

Nên mua công tắc điện 3 cực của hãng nào tốt nhất?

Khi mua công tắc điện 3 cực, việc chọn lựa hãng sản xuất là một yếu tố quan trọng để đảm bảo chất lượng và an toàn. Dưới đây là một số hãng nổi tiếng và đáng tin cậy mà bạn có thể cân nhắc:

• Panasonic: Panasonic là một trong những thương hiệu điện nổi tiếng và được tin dùng trên toàn thế giới. Sản phẩm của họ thường được đánh giá cao về chất lượng và độ bền.
• Sino: Sino cũng là một trong những thương hiệu uy tín trong ngành công nghiệp điện. Các sản phẩm của Sino thường được đánh giá là đáng tin cậy.
• Schneider Electric: Schneider là một trong những nhà sản xuất hàng đầu trong lĩnh vực thiết bị điện và tự động hóa. Công tắc điện của Schneider thường được biết đến với chất lượng cao và tính năng an toàn.

Ngoài ra, còn có một số hãng khác như Lioa, Comet cũng cung cấp các sản phẩm chất lượng. Tuy nhiên, việc lựa chọn hãng sản xuất nên dựa trên các yếu tố như độ tin cậy của thương hiệu, đánh giá từ người dùng và nhu cầu cụ thể của bạn. Hãy ưu tiên chọn những sản phẩm có chứng nhận an toàn và đáng tin cậy để bảo vệ hệ thống điện của bạn.

Tạm kết

Tóm lại, việc đấu nối và lắp đặt công tắc điện 3 cực đòi hỏi sự chú ý và cẩn thận. Việc tuân thủ các quy trình và lưu ý an toàn sẽ giúp đảm bảo cho hệ thống điện hoạt động một cách hiệu quả, giảm thiểu nguy cơ sự cố và bảo vệ người sử dụng khỏi nguy hiểm điện.
