Khám phá: Activity Diagram là gì? Tìm hiểu về lợi ích và một số ví dụ ngay trong bài viết

Activity Diagram là một công cụ không thể thiếu của các nhà phát triển hoặc quản lý trong nhiều lĩnh vực đa dạng. Giống như một bản đồ chỉ đường chi tiết, Activity Diagram giúp chúng ta hình dung rõ ràng từng bước trong một quy trình, từ những hoạt động đơn giản đến những quy trình phức tạp nhất. Vậy Activity Diagram thực sự là gì và tại sao nó lại quan trọng đến vậy?

Khám phá cơ bản về Activity Diagram

Activity Diagram là gì?

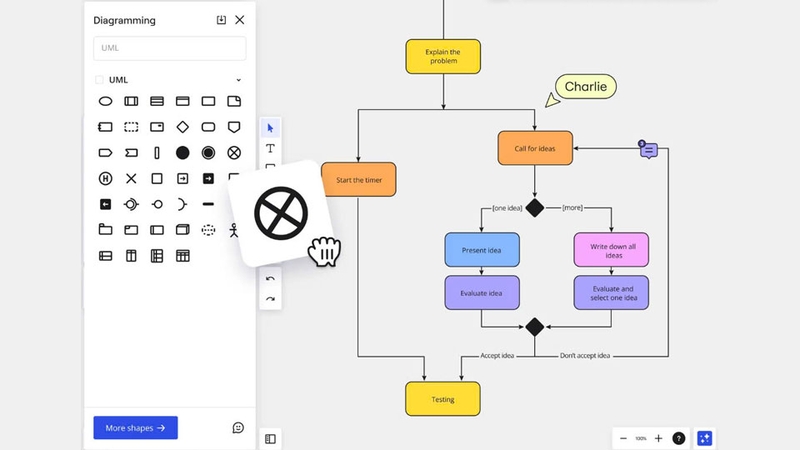

Activity Diagram (biểu đồ hoạt động) là một công cụ trực quan thuộc ngôn ngữ mô hình hóa thống nhất UML, được sử dụng để mô tả một cách chi tiết các hoạt động và luồng xử lý bên trong một hệ thống.

Activity Diagram cung cấp một cái nhìn tổng quan về cách các hoạt động liên kết với nhau, các quyết định được đưa ra tại từng bước và các luồng xử lý có thể xảy ra song song. Nhờ đó, chúng ta có thể phân tích và thiết kế hệ thống một cách hiệu quả hơn, đồng thời cũng giúp các thành viên trong dự án hiểu rõ hơn về quy trình làm việc.

Những thành phần chính của Activity Diagram

Các thành phần chính cấu tạo nên Activity Diagram bao gồm: Các hoạt động (đại diện cho từng bước thực hiện), các quyết định (điểm phân nhánh trong quy trình), các điểm bắt đầu và kết thúc (khởi đầu và kết thúc của quy trình) và các luồng điều khiển (chiều hướng thực hiện của hoạt động). Mỗi phần sẽ được biểu diễn thành những hình vẽ/ký hiệu riêng.

Bằng cách kết hợp các thành phần này, chúng ta có thể xây dựng nên một biểu đồ hoạt động mô tả chính xác và chi tiết quy trình mà mình muốn mô hình hóa.

Sử dụng Activity Diagram có tác dụng gì?

Giúp hiểu rõ quy trình và phát hiện vấn đề

Activity Diagram đóng vai trò như một bản đồ chi tiết, từ đó người xem sẽ bao quát toàn bộ quá trình hoạt động. Bằng cách trực quan hóa từng bước một, chúng ta dễ dàng nắm bắt được luồng làm việc, các mối liên kết giữa các hoạt động và điều kiện quyết định. Điều này không chỉ giúp hiểu rõ hơn về quy trình mà còn giúp phát hiện ra những điểm bất hợp lý, các bước thừa hoặc thiếu để đưa ra các giải pháp tối ưu.

Cải thiện giao tiếp và sự hợp tác

Là một ngôn ngữ chung, Activity Diagram giúp các thành viên trong dự án, bất kể vị trí hay chuyên môn nào cùng hiểu về quy trình làm việc. Thay vì phải giải thích bằng lời nói, một biểu đồ hoạt động trực quan sẽ làm cho mọi người nhanh chóng nắm bắt được toàn bộ nội dung chính.

Đặc biệt, Activity Diagram còn là cầu nối hiệu quả giữa các nhà phát triển, nhà phân tích và các bên liên quan khác, đảm bảo mọi người đều có một tầm nhìn chung về quy trình, giảm thiểu sự hiểu lầm và tăng cường sự hợp tác.

Tự động hóa và tăng hiệu suất

Activity Diagram không chỉ là một công cụ mô tả mà còn là nền tảng để tự động hóa các quy trình. Bằng cách chuyển đổi biểu đồ hoạt động, ta có thể giảm thiểu lỗi do con người gây ra, tăng tốc độ xử lý và tiết kiệm thời gian. Đặc biệt, trong các hệ thống lớn và phức tạp, tự động hóa quy trình giúp đảm bảo tính nhất quán và độ tin cậy cao.

Phân tích hệ thống và đưa ra quyết định

Thông qua mô hình hóa sẽ xác định được các điểm nghẽn, các khu vực cần cải thiện và rủi ro tiềm ẩn. Ngoài ra, biểu đồ hoạt động còn giúp đánh giá tác động của các thay đổi đối với toàn bộ hệ thống. Từ đó sẽ dễ dàng hơn khi đưa ra những quyết định chính xác và hiệu quả để cải thiện hiệu suất và chất lượng của hệ thống.

Những lĩnh vực ứng dụng Activity Diagram

Activity Diagram rất hữu ích khi cần mô tả các quy trình phức tạp, bao gồm cả các quyết định, sự kiện đồng thời và các luồng xử lý song song. Nó giúp chúng ta nhìn thấy toàn bộ bức tranh của quy trình, chính vì vậy, ứng dụng của Activity Diagram trải rộng trên nhiều lĩnh vực khác nhau:

• Trong quản lý dự án: Activity Diagram hỗ trợ viêc lập kế hoạch chi tiết, xác định các hoạt động, các mối quan hệ giữa các hoạt động và theo dõi tiến độ thực hiện.
• Phát triển phần mềm: Được sử dụng để mô tả luồng xử lý của một hệ thống, qua đó lập trình viên sẽ hiểu rõ hơn về yêu cầu và thiết kế hệ thống một cách hiệu quả.
• Biểu diễn các quy trình sản xuất: Activity Diagram đóng vai trò quan trọng trong việc mô hình hóa các bước sản xuất, từ khâu nguyên liệu đầu vào đến sản phẩm cuối cùng, giúp tối ưu hóa quy trình và giảm thiểu lãng phí.
• Phân tích hệ thống: Là công cụ trực quan có thể dùng để xác định các điểm nghẽn, các hoạt động không cần thiết, đưa ra các giải pháp cải tiến hiệu quả.
• Mô tả quy trình nghiệp vụ: Các tổ chức, doanh nghiệp thường ứng dụng mô hình Activity Diagram để làm rõ các bước thực hiện, phân quyền trách nhiệm và cải thiện hiệu quả hoạt động.

Một số ví dụ về Activity Diagram

Mô hình cơ bản của Activity Diagram

Mô hình Activity Diagram dưới đây cung cấp một cách tổng quan về một quy trình đơn giản, bao gồm các bước xử lý tuần tự, các quyết định và các hoạt động song song.

Mô tả quy trình trong mô hình Activity Diagram cơ bản:

• Bắt đầu: Quy trình bắt đầu từ một sự kiện hoặc điều kiện nào đó (điểm tròn đen ở đầu).
• Các bước xử lý: Tiếp theo là các hoạt động chính của quy trình, được biểu diễn bằng các hình chữ nhật (Step 1, Step 2, Step 3, Step 4.1, Step 4.2).
• Quyết định: Tại một số bước, quy trình có thể có nhiều nhánh khác nhau tùy thuộc vào điều kiện nhất định. Điều này được biểu diễn bằng hình thoi (True/False).
• Hoạt động song song: Ở bước 4, quy trình chia thành hai nhánh hoạt động độc lập (Step 4.1 và Step 4.2), sau đó hợp nhất lại.
• Kết thúc: Quy trình kết thúc tại một điểm cuối (điểm tròn đen cuối).

Activity Diagram biểu diễn quy trình xử lý đơn hàng

Mô hình Activity Diagram có thể minh họa một quy trình xử lý đơn đặt hàng điển hình. Quy trình bắt đầu khi có một đơn hàng mới được tiếp nhận. Sau đó, đơn hàng này sẽ được xử lý để chuẩn bị hàng hóa. Tùy thuộc vào tính cấp bách của đơn hàng, có hai nhánh xử lý:

• Đơn hàng gấp: Nếu đơn hàng được đánh dấu là "rush order", hệ thống sẽ tiến hành sắp xếp giao hàng nhanh.
• Đơn hàng thường: Nếu không phải đơn hàng gấp, hệ thống sẽ sắp xếp giao hàng theo lịch trình thông thường.

Song song với quá trình chuẩn bị hàng, hệ thống sẽ gửi hóa đơn cho khách hàng. Khi khách hàng thanh toán, quy trình xử lý đơn hàng sẽ kết thúc.

Activity Diagram biểu diễn quá trình thanh toán chi phí cho nhân viên

Mô hình Activity Diagram dưới là minh họa cho quy trình xử lý chi phí của một công ty, trong đó mỗi đối tượng tham gia vào quy trình được phân biệt rõ ràng bằng các swimlane (đường bơi). Qua đó giúp chúng ta dễ dàng hình dung ra vai trò và trách nhiệm của từng bộ phận trong quá trình xử lý chi phí.

Quy trình bắt đầu khi nhân viên tư vấn (Consultant) điền vào mẫu đơn xin thanh toán chi phí. Sau khi hoàn thành, đơn sẽ được chuyển cho kế toán (Accountant) để kiểm tra và xác thực.

Kế toán sẽ tiến hành kiểm tra tính hợp lệ của mẫu đơn. Nếu mẫu đơn có lỗi hoặc thiếu thông tin, nó sẽ được trả lại cho nhân viên tư vấn để sửa chữa. Ngược lại, nếu mẫu đơn hợp lệ, kế toán sẽ nhập thông tin chi phí vào hệ thống payroll.

Sau khi tất cả các chi phí được nhập vào hệ thống, phía dịch vụ trả lương sẽ tạo ra một file thanh toán lương. Cuối cùng, nhân viên được thanh toán dựa trên file thanh toán này và quy trình kết thúc.

Hướng dẫn cách vẽ Activity Diagram

Các bước thực hiện

Để vẽ một Activity Diagram chính xác và hiệu quả, bạn cần thực hiện theo các bước sau:

Bước 1: Xác định các hoạt động chính bằng cách liệt kê tất cả các hoạt động liên quan đến quy trình muốn mô hình hóa.

Bước 2: Tiếp theo, xác định xem các hoạt động nào sẽ diễn ra trước, hoạt động nào sẽ diễn ra sau và có những quyết định nào ảnh hưởng đến luồng thực hiện của quy trình.

Bước 3: Vẽ biểu đồ hoạt động bằng cách sử dụng các ký hiệu tiêu chuẩn của UML. Các ký hiệu này bao gồm:

• Hình chữ nhật: Đại diện cho một hoạt động.
• Hình thoi: Đại diện cho một quyết định.
• Mũi tên: Chỉ ra luồng điều khiển giữa các hoạt động.
• Các ký hiệu khác: Fork/Join, Swimlane,... (tùy thuộc vào độ phức tạp của quy trình).

Bước 4: Sau khi hoàn thành biểu đồ Activity Diagram, hãy kiểm tra lại xem nó đã phản ánh chính xác quy trình chưa, các hoạt động có được sắp xếp đúng thứ tự không, có dễ hiểu đối với người khác không. Nếu phát hiện bất kỳ lỗi nào, nên tiến hành chỉnh sửa cho đến khi biểu đồ hoàn hảo.

Một số lưu ý khi vẽ Activity Diagram

Có khá nhiều lỗi mà chúng ta thường gặp phải khi thiết kế Activity Diagram, ví dụ như thiếu các điều kiện rẽ nhánh rõ ràng, không phân biệt rõ ràng các hoạt động song song và tuần tự hoặc quá nhiều chi tiết không cần thiết, dẫn đến phức tạp và khó hiểu,... Vì vậy, khi vẽ Activity Diagram, bạn cần lưu ý một số điều sau:

• Tập trung vào luồng chính: Luồng chính là chuỗi hoạt động diễn ra liên tục và được hiểu là "xương sống" của quy trình. Điều này giúp giữ cho biểu đồ gọn gàng, tránh rối mắt và dễ hiểu hơn.
• Đảm bảo điều kiện rẽ nhánh rõ ràng: Mỗi khi có một điểm rẽ nhánh, hãy chắc chắn rằng các điều kiện đi kèm được mô tả cụ thể, giúp người xem hiểu được lý do dẫn đến các quyết định khác nhau.
• Phân biệt hoạt động song song và tuần tự: Sử dụng các ký hiệu chuẩn như Fork và Join để mô tả hoạt động song song. Thiếu sự phân biệt rõ ràng giữa hai loại hoạt động này có thể dẫn đến việc hiểu sai về quy trình và gây ra các lỗi trong triển khai.
• Đặt tên cho các hoạt động một cách rõ ràng và ngắn gọn: Những tên ngắn và mô tả rõ ràng sẽ dễ hiểu hơn, đồng thời giúp mô hình đẹp hơn.

Tạm kết

Như vậy, chúng ta đã cùng nhau tìm hiểu về Activity Diagram - một công cụ vô cùng hữu ích trong việc mô hình hoá các quy trình trong thời đại số hiện nay. Hy vọng những kiến thức đã chia sẻ sẽ giúp bạn nắm vững cách sử dụng Activity Diagram để giải quyết các vấn đề trong công việc của mình.
