Cách vẽ hình chữ nhật trong CAD chuẩn xác bằng lệnh Rectang

Hình chữ nhật trong bản vẽ Autocad có vai trò rất quan trọng trong quá trình thiết kế bản vẽ. Tuy nhiên, đối với những người mới thì việc vẽ hình chữ nhật trong CAD vẫn khá mơ hồ. Chính vì lý do, đó bài viết sau đây FPT Shop sẽ hướng dẫn bạn cách vẽ hình chữ nhật bằng lệnh Rectang đơn giản nhất.

Tìm hiểu lệnh vẽ hình chữ nhật trong CAD là gì?

Lệnh vẽ hình chữ nhật trong CAD là lệnh Rectang (phím tắt là REC). Để thực hiện được lệnh vẽ này, đầu tiên bạn cần phải xác định chính xác 2 điểm trên đường chéo của các góc đối diện nhau, hoặc sử dụng tọa độ tương đối để thiết lập chiều rộng, chiều dài của hình chữ nhật mà người dùng muốn vẽ trên AutoCAD.

Sau đây là 02 cách gọi lệnh hình chữ nhật trong CAD mà người dùng có thể áp dụng:

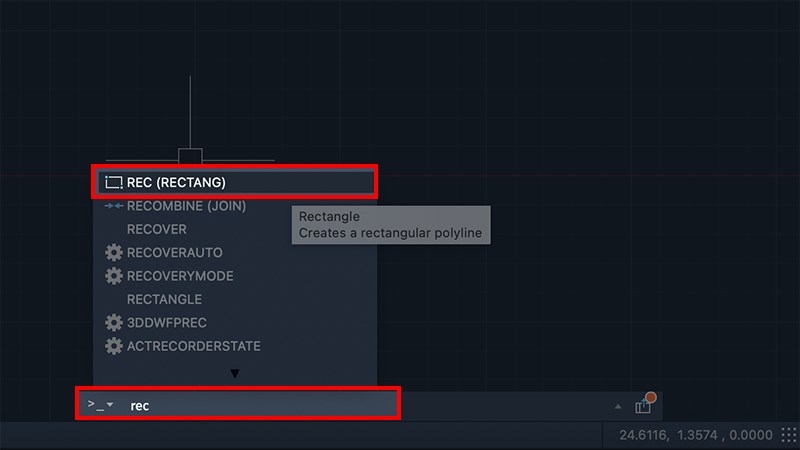

Cách 1: Trên phần mềm AutoCAD, gõ phím REC sau đó nhấn tiếp Enter để hiển thị lệnh.

Cách 2: Trên thanh công cụ AutoCAD, người dùng vào mục Draw và chọn Rectang để xuất hiện lệnh.

Cách vẽ hình chữ nhật trong CAD chuẩn xác

1. Vẽ hình chữ nhật bình thường

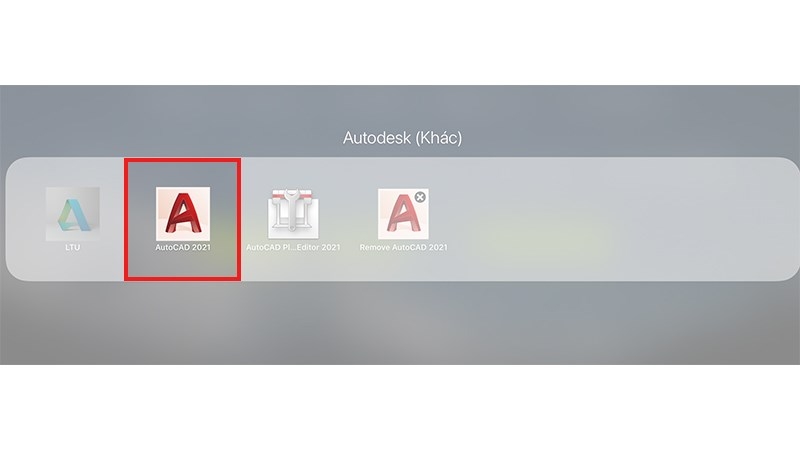

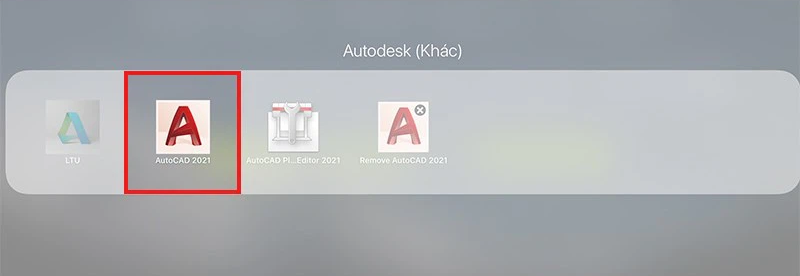

Bước 1: Mở phần mềm AutoCAD

Bước 2: Trên thanh công cụ Command → Nhập REC → Nhấn Enter.

Bước 3: Pick chọn góc 1 của hình chữ nhật.

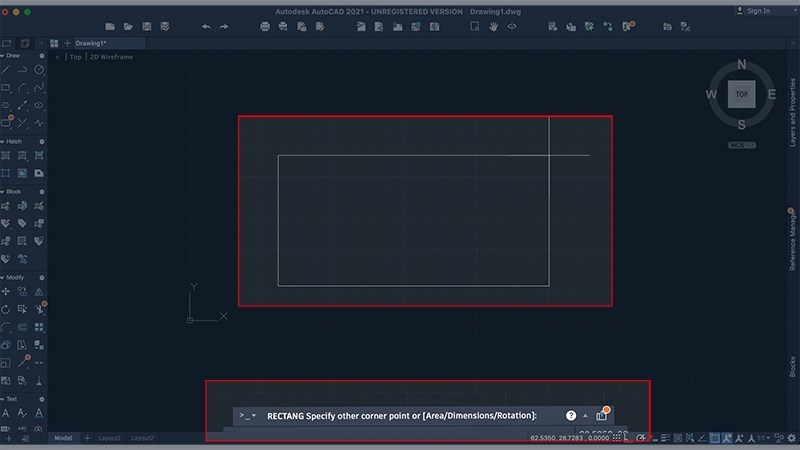

Bước 4: Pick chọn góc đối diện của hình chữ nhật, chiều dài/chiều rộng bằng lệnh @chieudai,chieurong → Nhấn Enter.

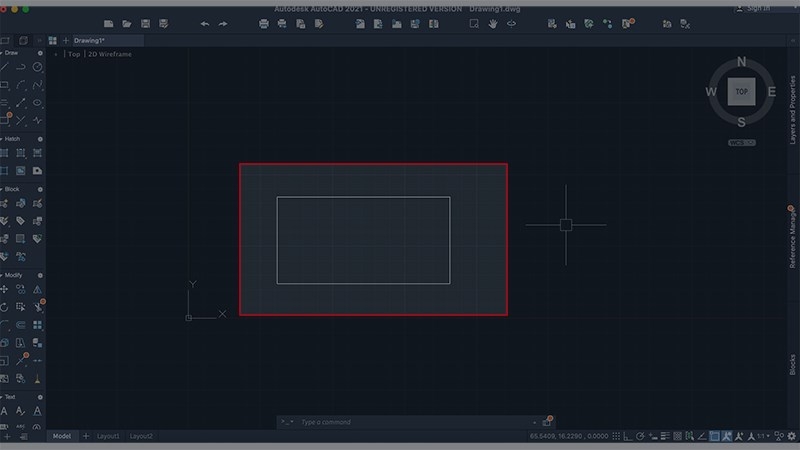

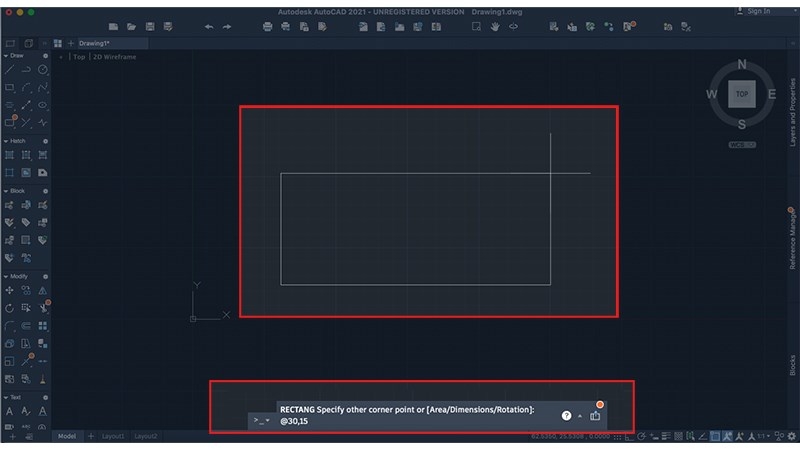

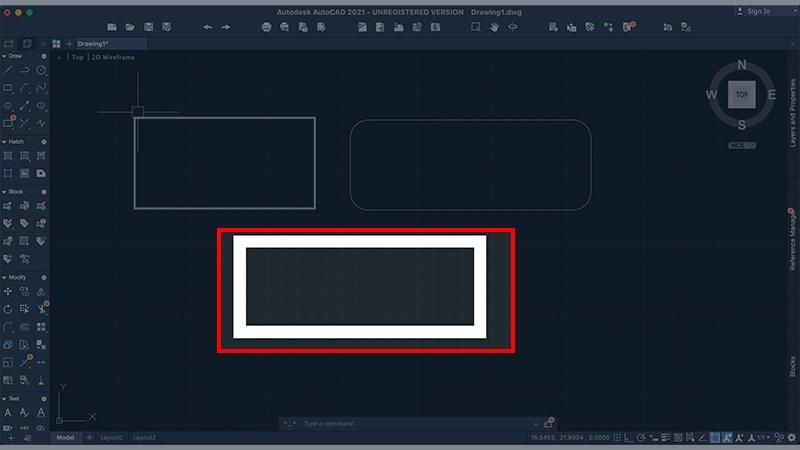

Trong ví dụ dưới đây, admin nhập chiều dài là 30 và chiều rộng là 15, thì sẽ có lệnh @30,15 → Xem kết quả.

2. Vẽ hình chữ nhật có 4 đỉnh bo tròn

Bước 1: Mở phần mềm AutoCAD

Bước 2: Trên thanh công cụ Command → Nhập REC → Nhấn Enter.

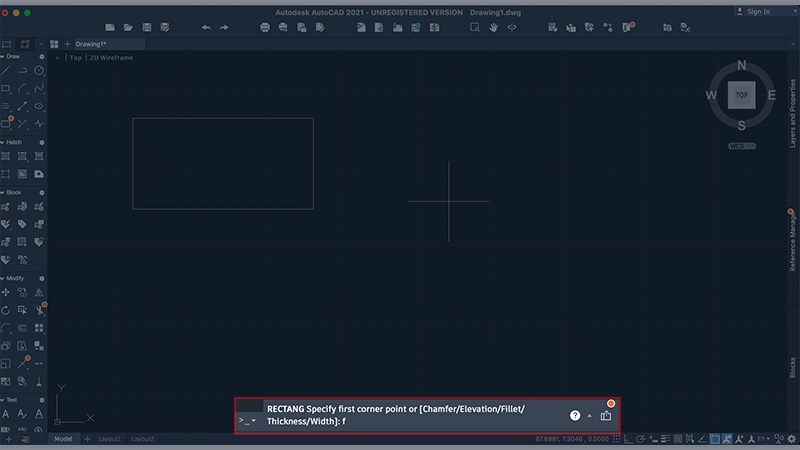

Bước 3: Nhập F (Fillet) → Nhấn Enter.

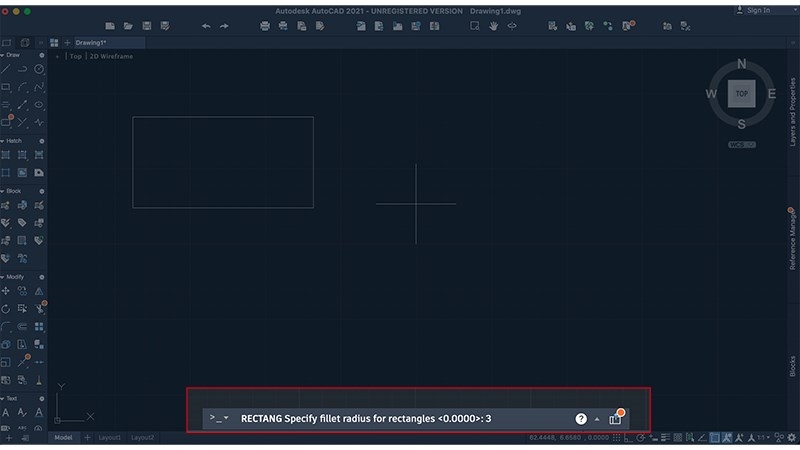

Bước 4: Nhập bán kính đường tròn bo góc → Nhấn Enter.

Trong ví dụ này mình sẽ lấy bán kính là 3.

Bước 5: Pick chọn góc 1 của hình chữ nhật.

Bước 6: Pick chọn góc đối diện của hình chữ nhật, chiều dài/chiều rộng bằng lệnh @chieudai,chieurong → Nhấn Enter.

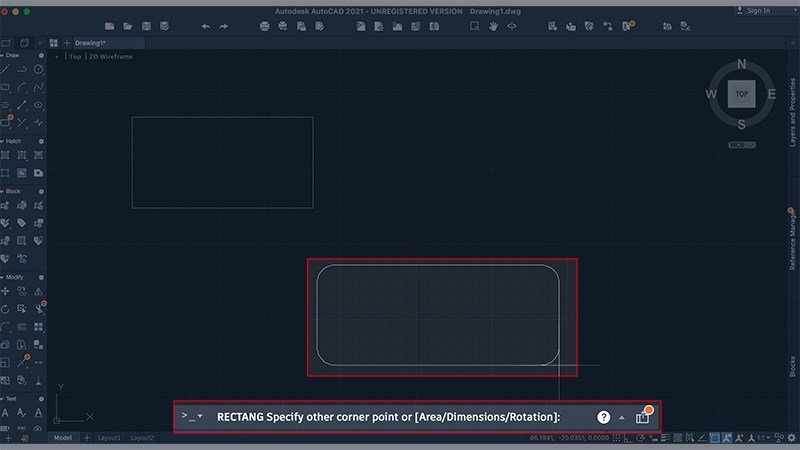

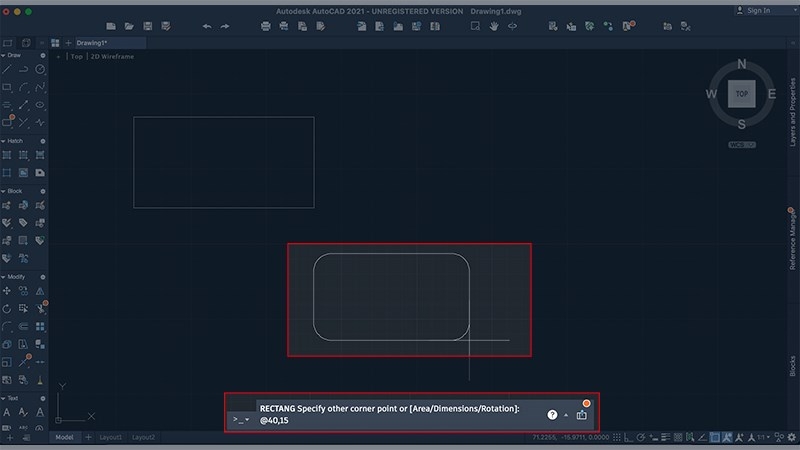

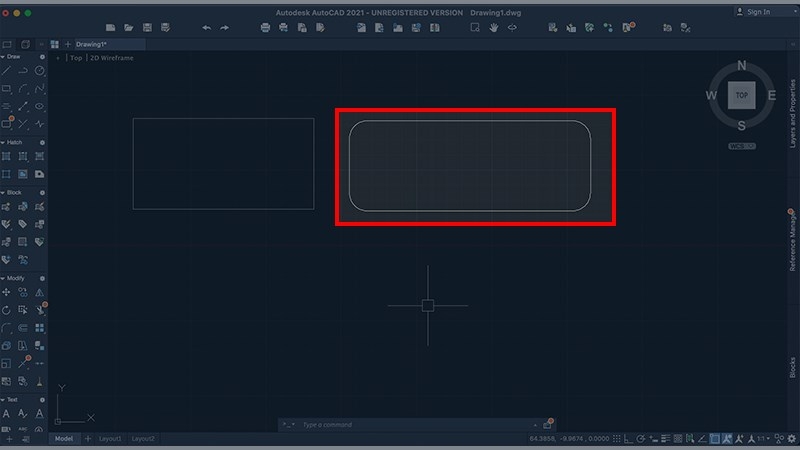

Trong ví dụ dưới đây, admin nhập chiều dài là 40 và chiều rộng là 15, thì sẽ có lệnh @40,15 → Xem kết quả.

3. Vẽ hình chữ nhật với bề rộng được định lượng

Bước 1: Mở phần mềm AutoCAD

Bước 2: Trên thanh công cụ Command → Nhập REC → Nhấn Enter.

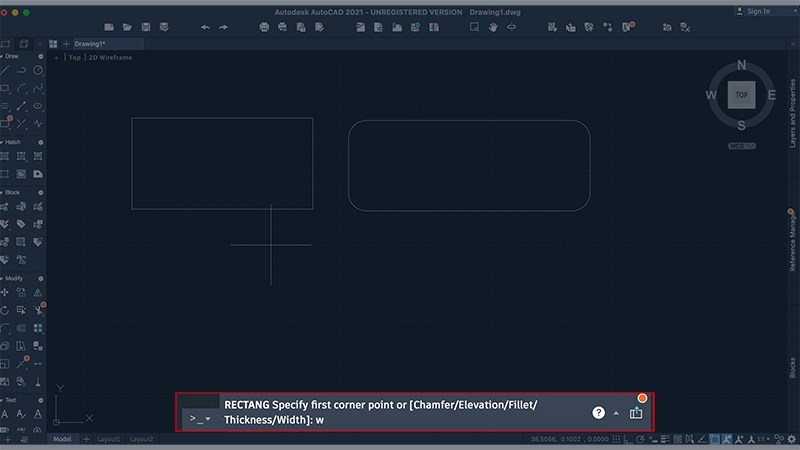

Bước 3: Nhập W (Width) → Nhấn Enter.

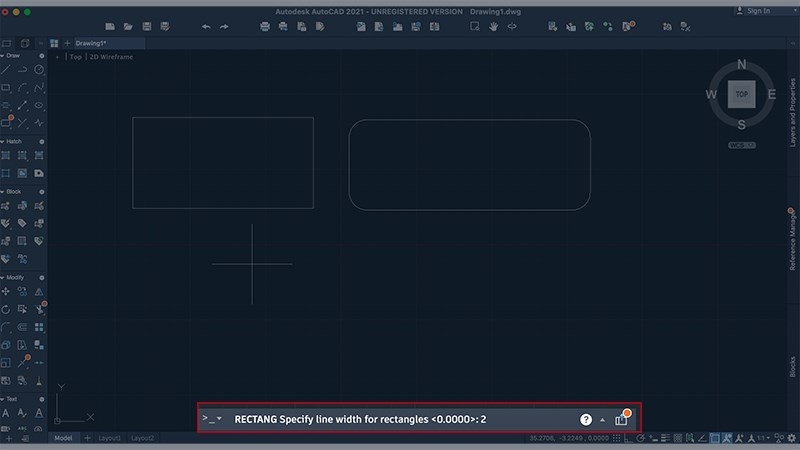

Bước 4: Nhập giá trị bề rộng của hình chữ nhật → Nhấn Enter. Ví dụ như mình sẽ chọn bề rộng là 2.

Tuy nhiên, bạn cần phải nhập bề rộng vừa phải để đảm bảo hình ảnh hiển thị, nếu nhập quá lớn ảnh trong AutoCAD sẽ không hiển thị.

Bước 5: Pick chọn góc 1 của hình chữ nhật.

Bước 6: Pick chọn góc đối diện của hình chữ nhật, chiều dài/chiều rộng bằng lệnh @chieudai,chieurong → Nhấn Enter.

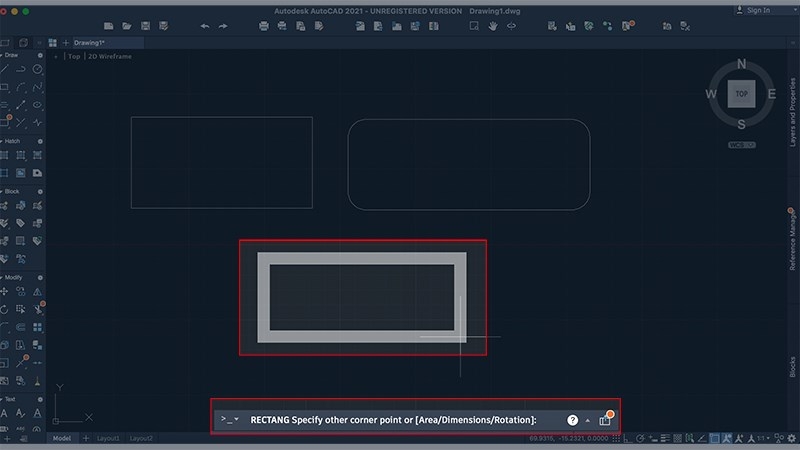

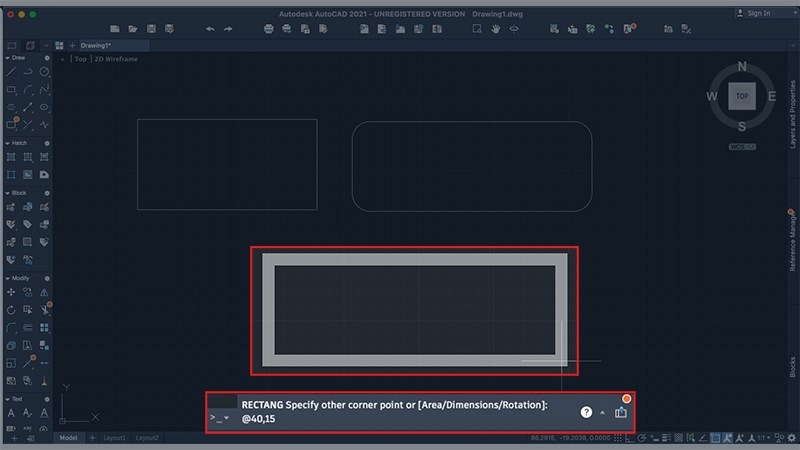

Trong ví dụ dưới đây, admin nhập chiều dài là 40 và chiều rộng là 15, thì sẽ có lệnh @40,15 → Xem kết quả.

Bài viết trên đây đã hướng dẫn bạn cách sử dụng lệnh Rectang để vẽ hình chữ nhật trong CAD. Các thao tác hướng dẫn vẽ hình chữ nhật trong bài viết trên chắc chắn sẽ bổ ích với những người mới tiếp cận phần mềm thiết kế AutoCAD.
