Cách vẽ hình vuông trong CAD bằng lệnh Polygon chuẩn xác nhất 2023

Khi mới bắt đầu sử dụng phần mềm Autocad, thì chắc chắn nhiều người thắc mắc các lệnh vẽ hình trong các bản vẽ. Và Lệnh vẽ hình vuông trong CAD là một trong những câu hỏi được nhiều người quan tâm nhất. Bài viết sau đây, FPT Shop sẽ hướng dẫn người dùng cách vẽ hình vuông chi tiết.

Vẽ hình vuông trong AutoCAD là gì?

Lệnh vẽ hình vuông trong CAD là lệnh Polygon. Lệnh này sẽ giúp người dùng thao tác nhanh hơn trên máy tính, để vẽ một hình vuông bằng cách nhập đúng giá trị cạnh vào ô thuộc tính. Sau đó, người dùng có thể tùy chỉnh hình vuông bằng cách thay đổi giá trị cạnh hoặc kéo thả các đỉnh của hình vuông. Để hiểu rõ hơn về lệnh cơ bản này thì mời bạn đọc cùng theo dõi hướng dẫn chi tiết cách vẽ ngay sau đây.

Cách vẽ hình vuông trong CAD bằng lệnh Polygon

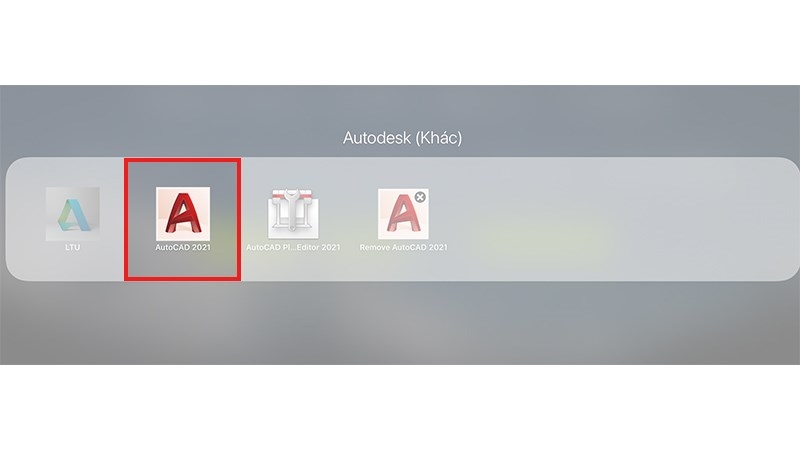

Bước 1: Mở phần mềm AutoCAD trên màn hình.

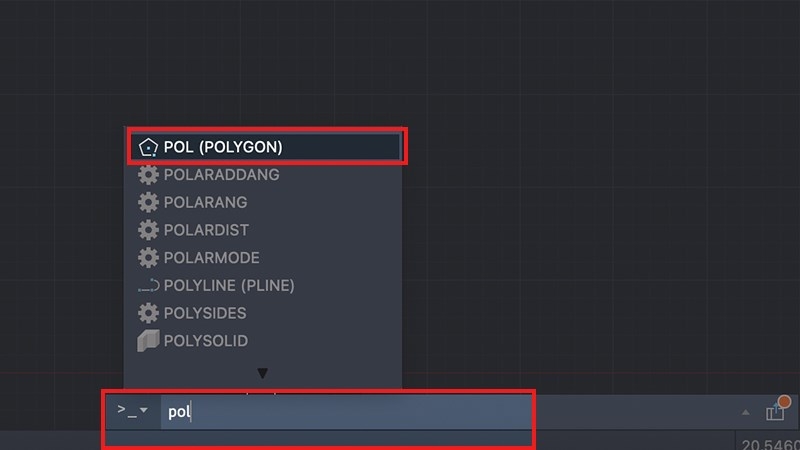

Bước 2: Trên thanh công cụ command → Nhập lệnh POL → Nhấn Enter.

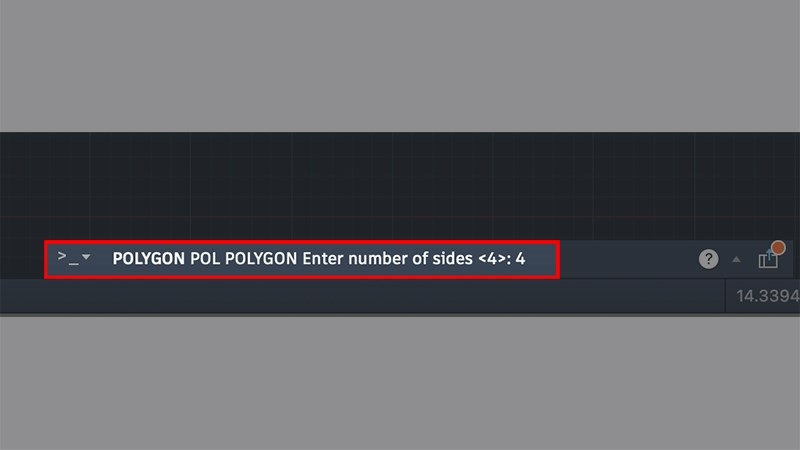

Bước 3: Bạn sẽ thấy xuất hiện Enter number of sides (số cạnh của đa giác) → Nhập số 4 → Nhấn Enter.

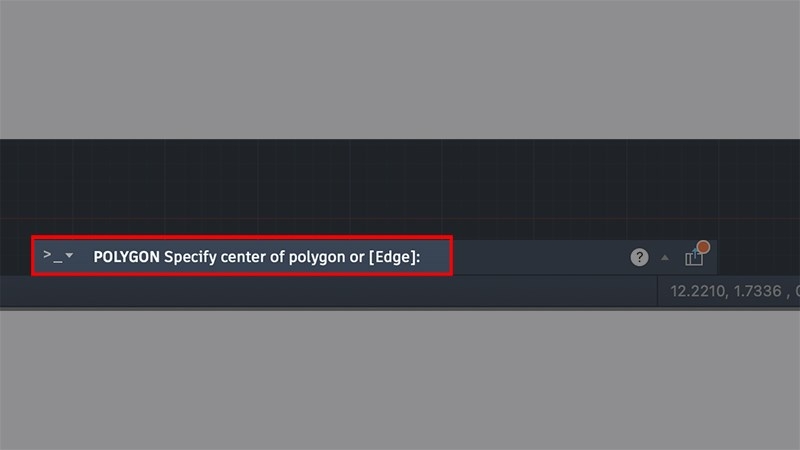

Bước 4: Pick chọn các điểm để là tâm hình vuông.

Bước 5: Nhập I (Hình vuông nội tiếp đường tròn)/C (Hình vuông ngoại tiếp đường tròn) → Nhấn Enter. Trong ví dụ này mình sẽ nhập I.

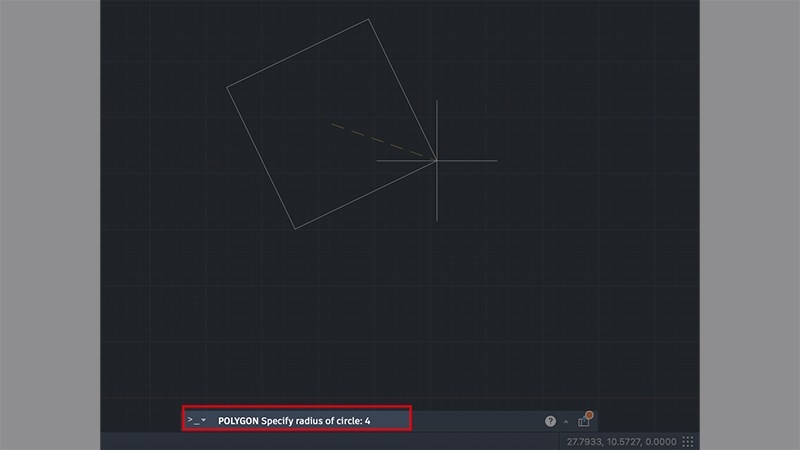

Bước 6: Nhập kích thước cạnh hình vuông → Nhấn Enter. Trong ví dụ này mình sẽ nhập kích thước là 4.

Xem ngay kết quả sau đây.

Bài viết trên bạn có thể thấy rằng các bước để vẽ hình vuông trong CAD hoàn toàn đơn giản và bạn có thể thực hiện theo chỉ trong vòng 1 phút. Để đảm bảo các cạnh hình vuông đều nhau, bạn nên sử dụng lệnh Polygon trong thao tác vẽ, thiết kế. Chúc bạn đọc thành công với bản vẽ hoàn chỉnh của mình.
