Hướng dẫn chi tiết cách dùng lệnh vẽ cung tròn qua 3 điểm trong CAD

Việc sử dụng CAD để phục vụ cho nhu cầu thiết kế yêu cầu bạn biết rất nhiều lệnh khác nhau và trong đó có cả lệnh vẽ cung tròn qua 3 điểm trong CAD. Cách thực hiện lệnh này sẽ được FPT Shop trình bày chi tiết bên dưới.

Cách gọi lệnh vẽ cung tròn trong CAD

Để gọi lệnh vẽ cung tròn trong CAD, chúng ta sẽ có 2 cách như sau:

Cách 1: Nhập vào lệnh A và nhấn phím Enter.

Nhập lệnh A và Enter

Cách 2: Trên thanh công cụ Draw của phần mềm, chọn ARC. Tại đây, có rất nhiều lựa chọn để bạn thực hiện như: 3p; (Star, Center, End); (Star, Center, Angle); (Star, Center, Length); (Start, End, Angle); (Start, End, Radius); …

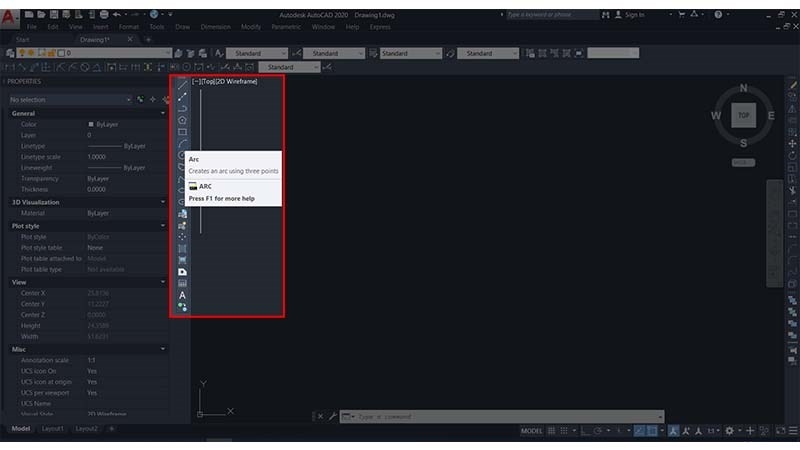

Vẽ Arc trên thanh Draw

Cách dùng lệnh vẽ cung tròn qua 3 điểm trong CAD

Cách 1: Vẽ cung tròn qua 3 điểm (3P)

Đây là lệnh được sử dụng để vẽ cung tròn qua 3 điểm bất kỳ. Để thực hiện, bạn làm theo những bước dưới đây:

Bước 1: Nhập vào lệnh A, sau đó nhấn Enter.

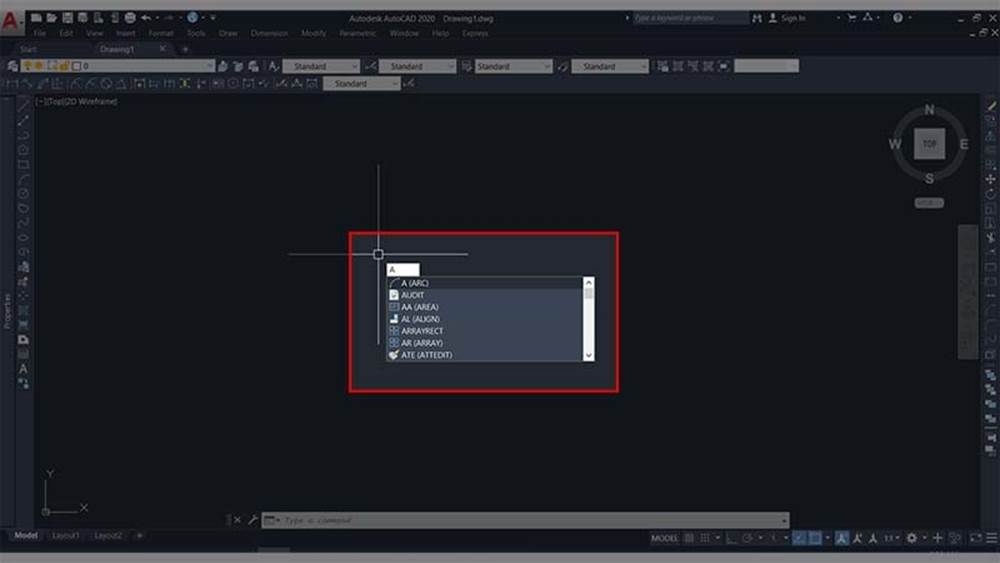

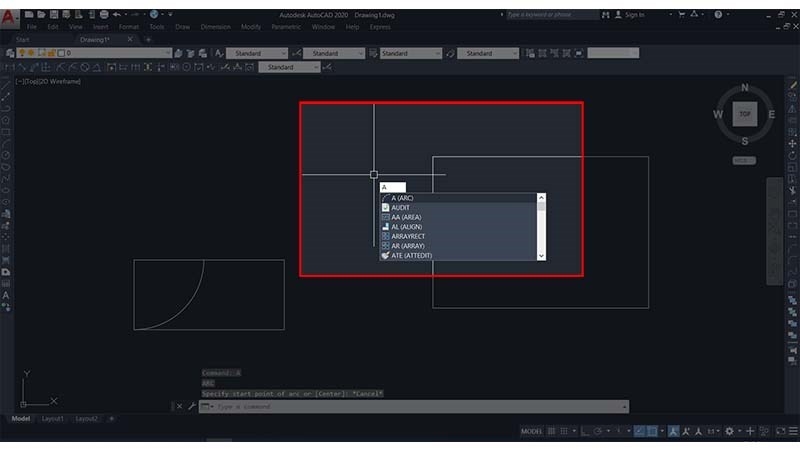

Nhập lệnh A và nhấn Enter

Bước 2: Lúc này, giao diện phần mềm xuất hiện thông báo "ARC Specify start point of arc or [Center]", bạn pick chọn điểm 1.

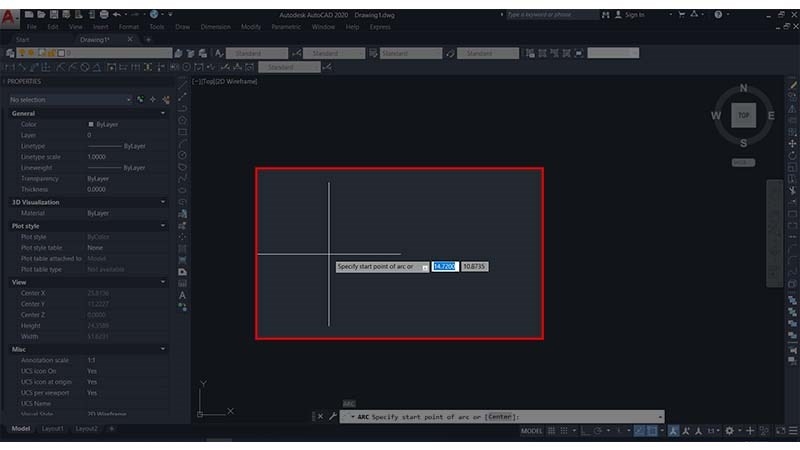

Chọn điểm 1

Bước 3: Tiếp tục xuất hiện thông báo "Specify second point of arc or [Center/End]", bạn pick chọn điểm 2.

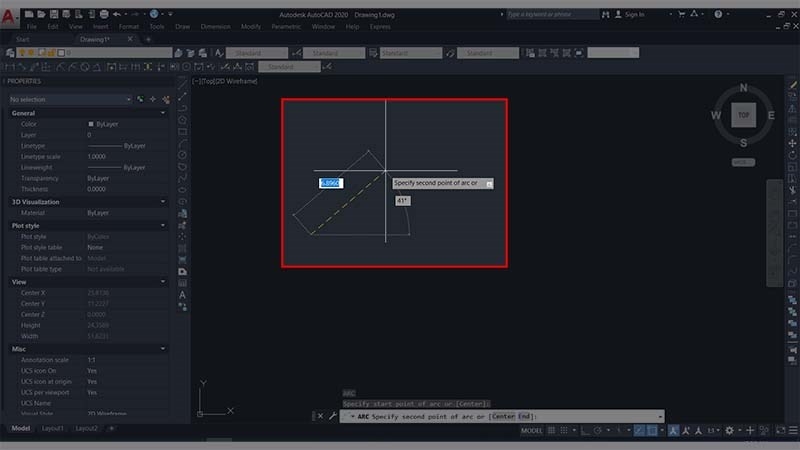

Chọn điểm 2

Bước 4: Tại bước này xuất hiện thông báo "Specify end point of arc", bạn pick chọn điểm 3.

Chọn điểm 3

Như vậy, sau khi chọn 3 điểm chúng ta sẽ có kết quả như hình dưới đây:

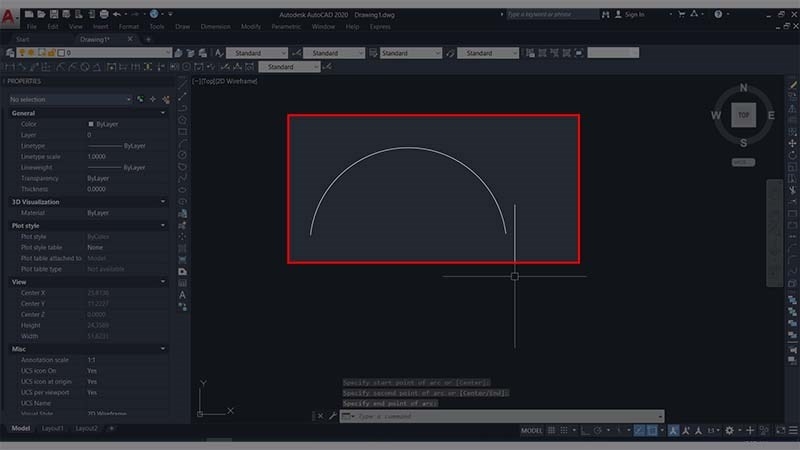

Kết quả sau khi chọn 3 điểm

Cách 2: Sử dụng lệnh vẽ cung tròn qua điểm đầu, tâm và điểm cuối (Start, Center, End).

Ngoài cách trên, bạn có thể sử dụng lệnh này để vẽ cung tròn bằng cách xác định điểm đầu, điểm tâm và điểm cuối bằng cách nhập tọa độ hoặc truy bắt điểm. Thực hiện theo những bước dưới đây:

Bước 1: Nhập vào lệnh A, sau đó nhấn Enter.

Nhập vào lệnh A và nhấn Enter

Bước 2: Bạn pick chọn điểm đầu.

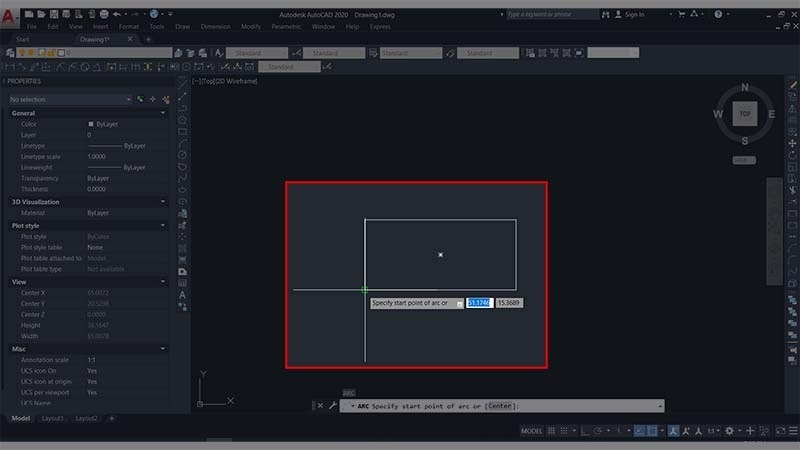

Chọn điểm đầu

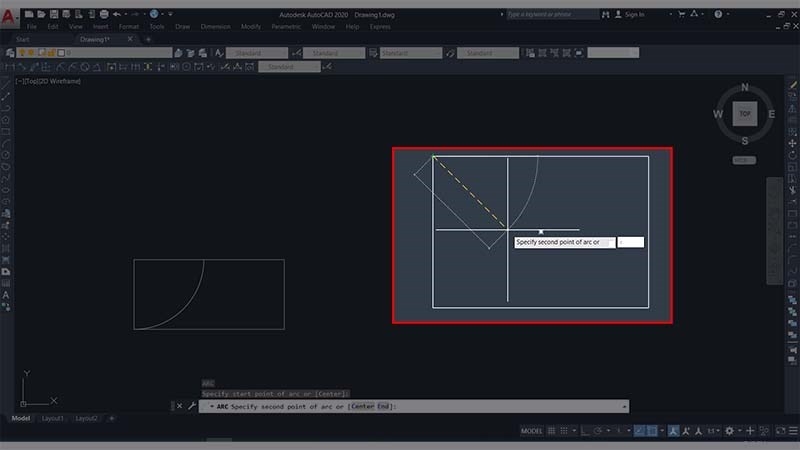

Bước 3: Nhập vào lệnh C và nhấn Enter.

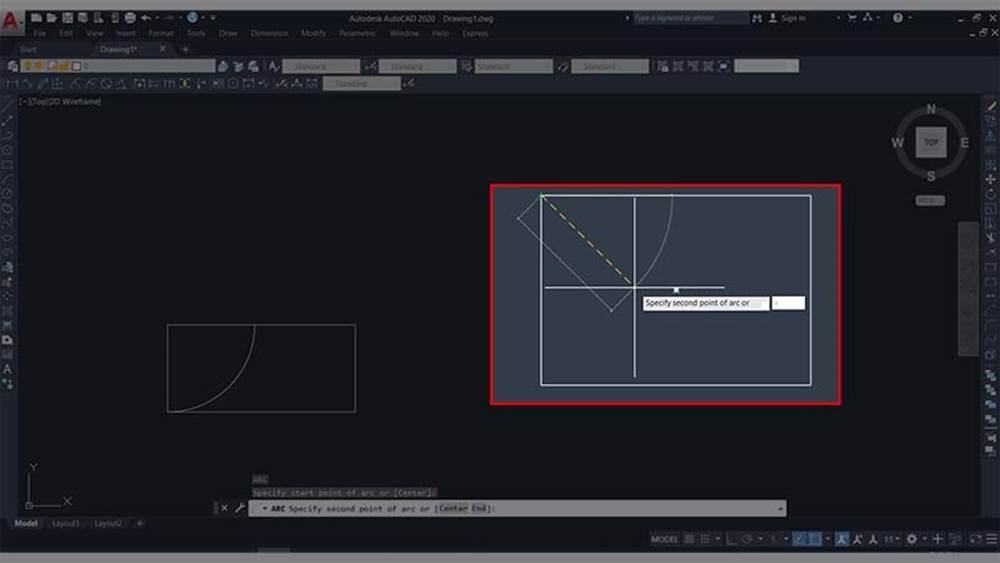

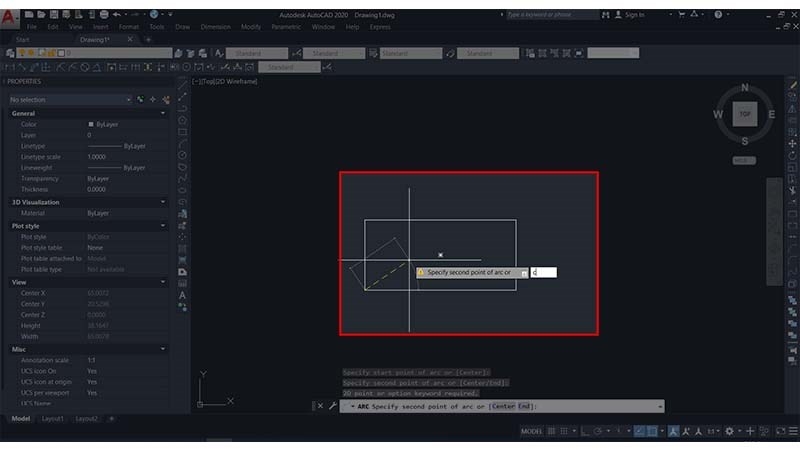

Nhập vào lệnh C và nhấn Enter

Bước 4: Bạn pick chọn tâm cung tròn.

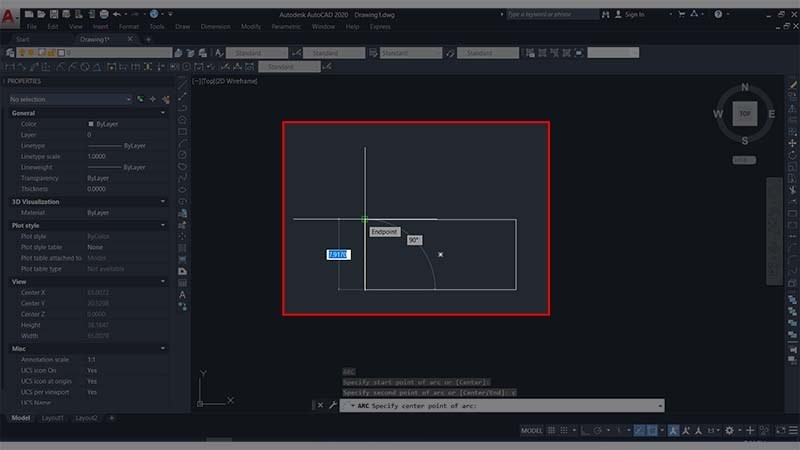

Chọn tâm cung tròn

Bước 5: Tiếp tục pick chọn điểm cuối.

Chọn điểm cuối

Sau khi chọn được điểm đầu, điểm tâm và điểm cuối chúng ta có được cung tròn như hình dưới đây:

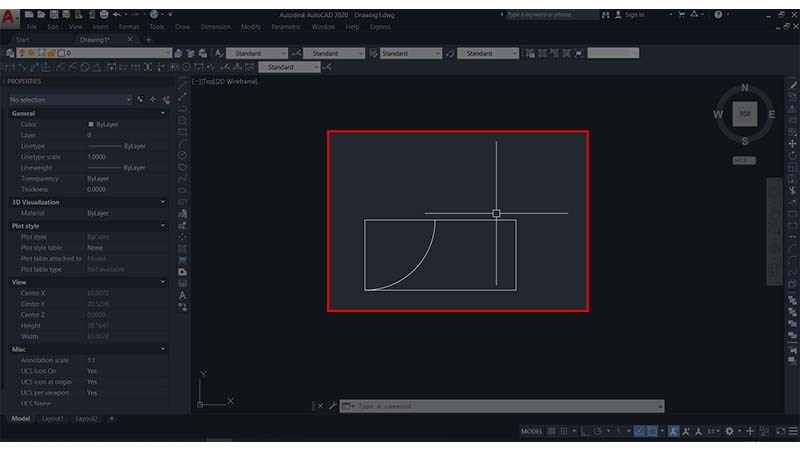

Cung tròn được vẽ bởi điểm đầu, điểm tâm và điểm cuối

Cách 3: Vẽ cung tròn qua điểm đầu, tâm và góc (Start, Center, Angle)

Để thực hiện lệnh vẽ cung tròn qua 3 điểm trong CAD bằng cách này, bạn thực hiện theo những bước dưới đây:

Bước 1: Nhập vào lệnh A và nhấn Enter.

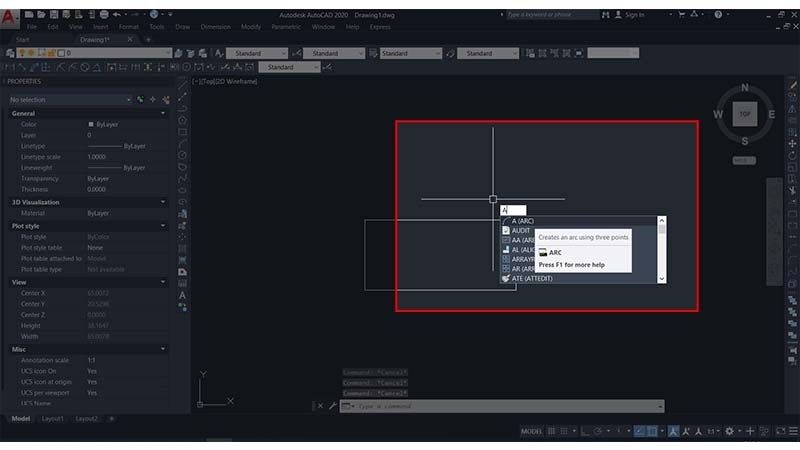

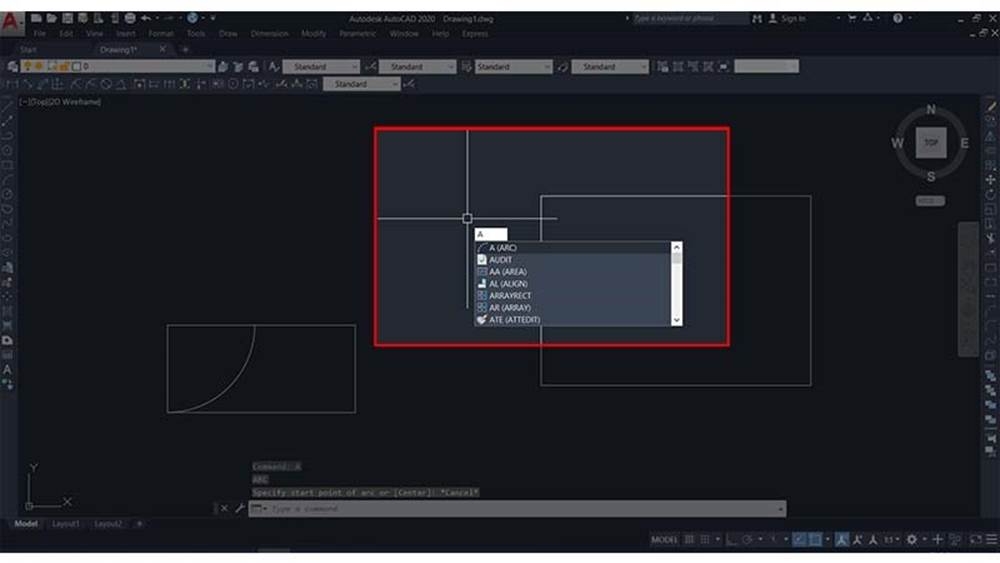

Nhập vào lệnh A và nhấn Enter

Bước 2: Chọn điểm đầu.

Chọn điểm đầu

Bước 3: Nhập vào lệnh C và nhấn Enter.

Nhập vào lệnh C và nhấn Enter

Bước 4: Tại bước này, bạn pick chọn tâm của cung tròn.

Chọn điểm tâm của cung tròn

Bước 5: Nhập vào lệnh A và nhấn Enter.

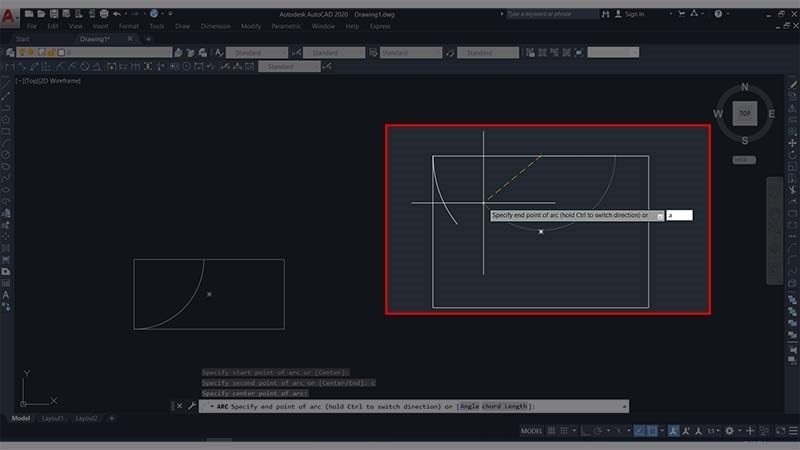

Nhập vào lệnh A và nhấn Enter

Bước 6: Tại bước này, bạn nhập giá trị góc ở tâm, sau đó nhấn Enter. Tại đây FPT Shop nhập là 70.

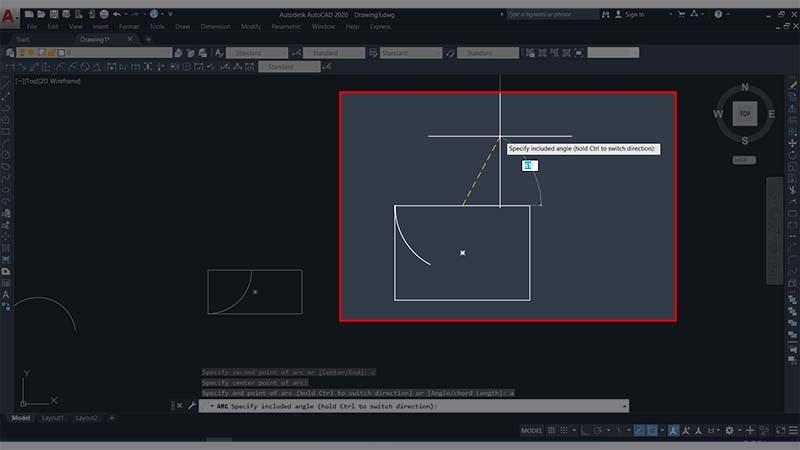

Nhập giá trị góc ở tâm và nhấn Enter

Sau khi hoàn thành, chúng ta sẽ có một cung tròn như hình dưới đây:

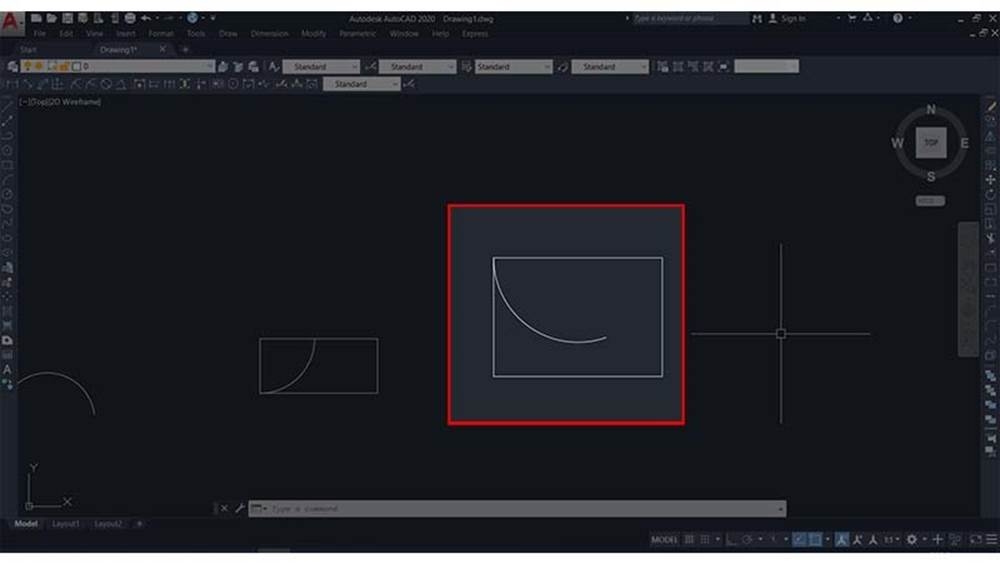

Cung tròn sau khi hoàn thành

Cách 4: Vẽ cung tròn qua điểm đầu, tâm và chiều dài (Start, Center, Length)

Bước 1: Nhập vào lệnh A, sau đó nhấn Enter.

Nhập vào lệnh A và nhấn Enter

Bước 2: Bạn pick chọn điểm đầu của cung tròn.

Chọn điểm đầu của cung tròn

Bước 3: Nhập vào lệnh C, sau đó nhấn Enter.

Nhập vào lệnh C và nhấn Enter

Bước 4: Pick chọn tâm của cung tròn.

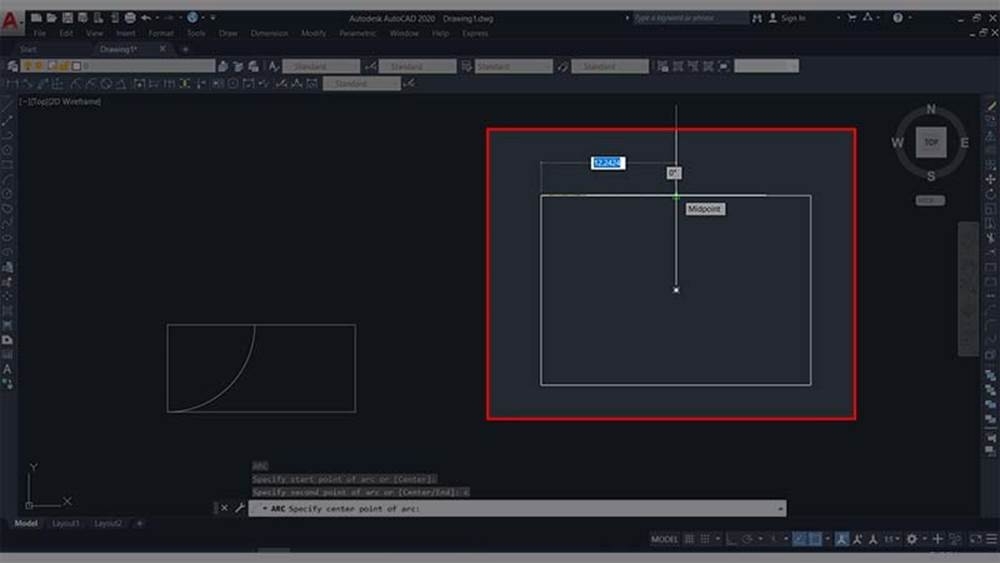

Chọn tâm của cung tròn

Bước 5: Nhập vào lệnh L, sau đó nhấn Enter.

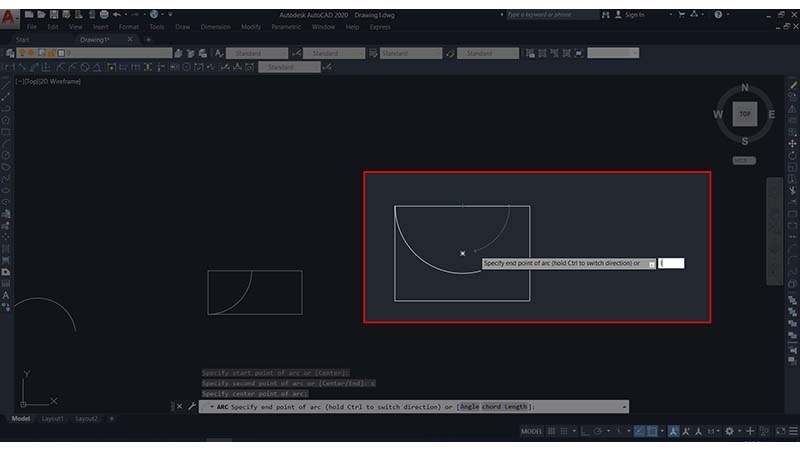

Nhập vào lệnh L rồi nhấn Enter

Bước 6: Nhập chiều dài cung tròn > Enter. Ở đây FPT Shop nhập là 20.

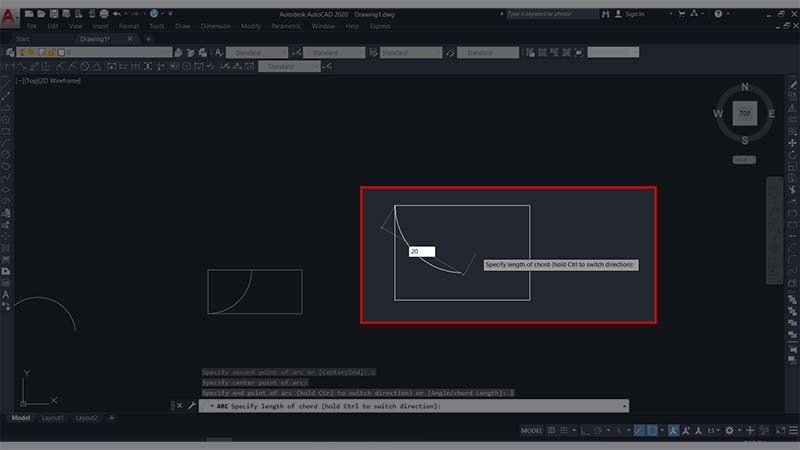

Nhập vào chiều dài của cung tròn

Và dưới đây là kết quả sau khi vẽ cung tròn bằng điểm đầu, tâm và chiều dài.

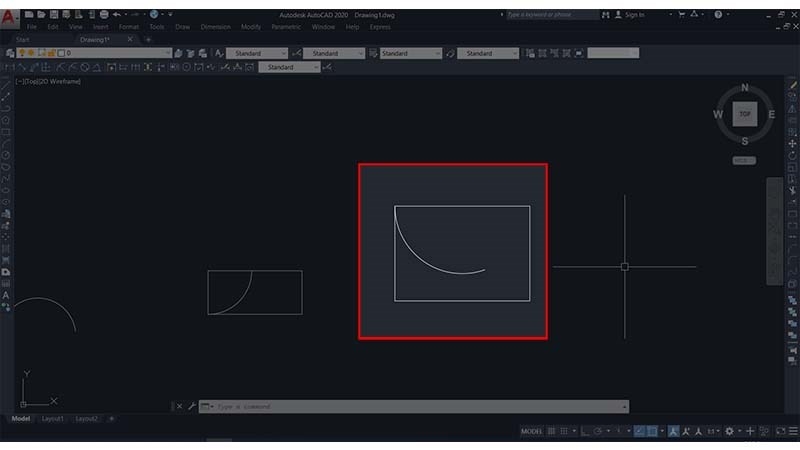

Kết quả sau khi vẽ cung tròn bằng điểm đầu, tâm và chiều dài

Cách 5: Vẽ cung tròn qua điểm đầu, điểm cuối và góc (Start, End, Angle)

Bước 1: Nhập vào lệnh A, sau đó nhấn Enter.

Nhập vào lệnh A và nhấn Enter

Bước 2: Pick chọn điểm đầu của cung tròn.

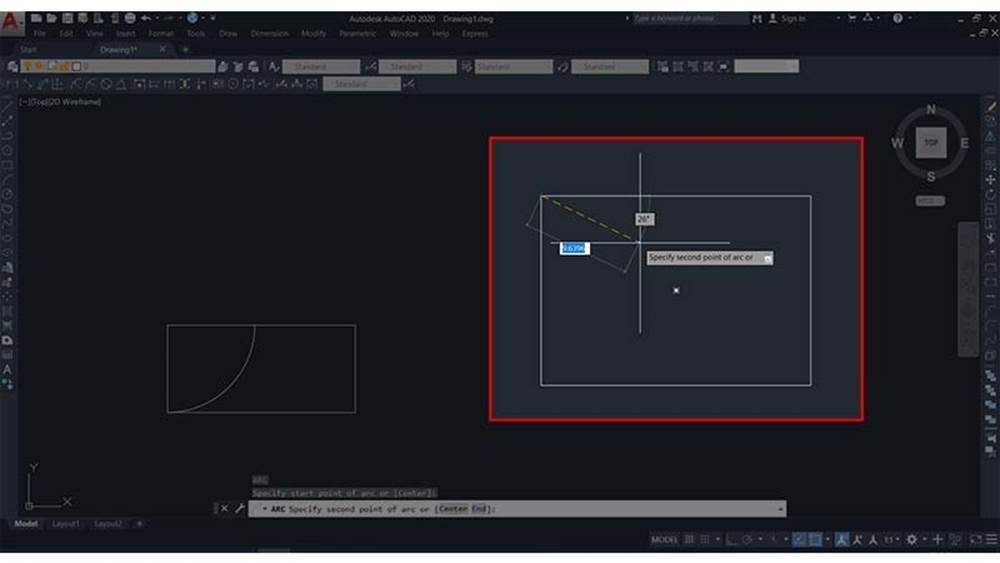

Chọn điểm đầu của cung tròn

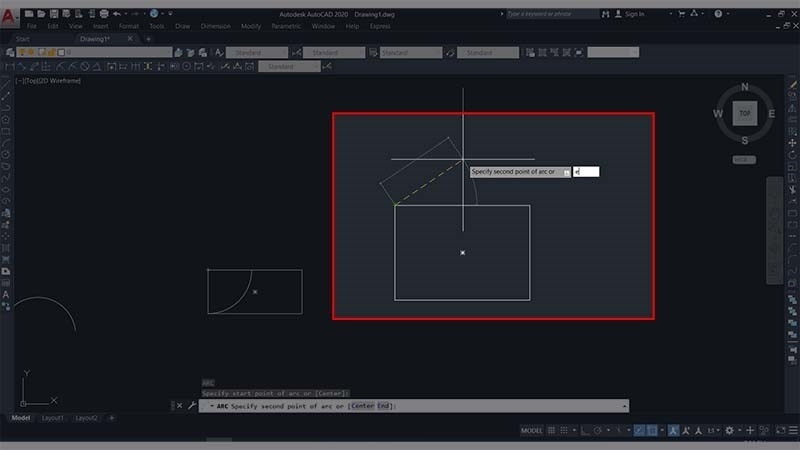

Bước 3: Nhập vào lệnh E, sau đó nhấn Enter.

Nhập vào lệnh E và nhấn Enter

Bước 4: Pick chọn điểm cuối của cung tròn.

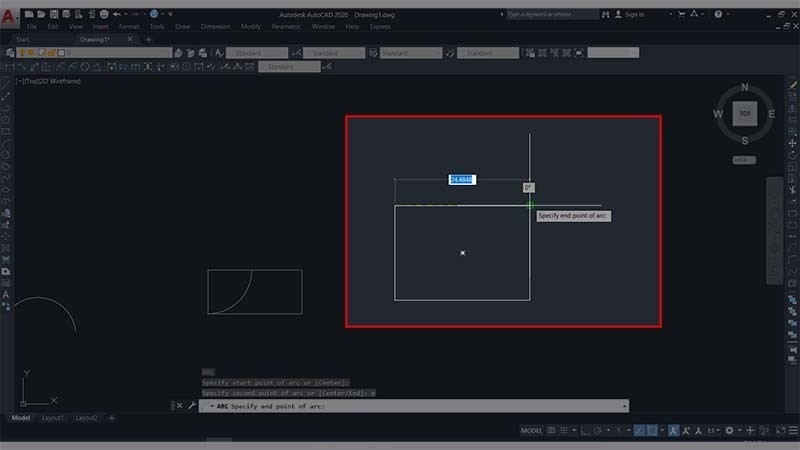

Chọn điểm cuối của cung tròn

Bước 5: Nhập vào lệnh A, sau đó nhấn Enter.

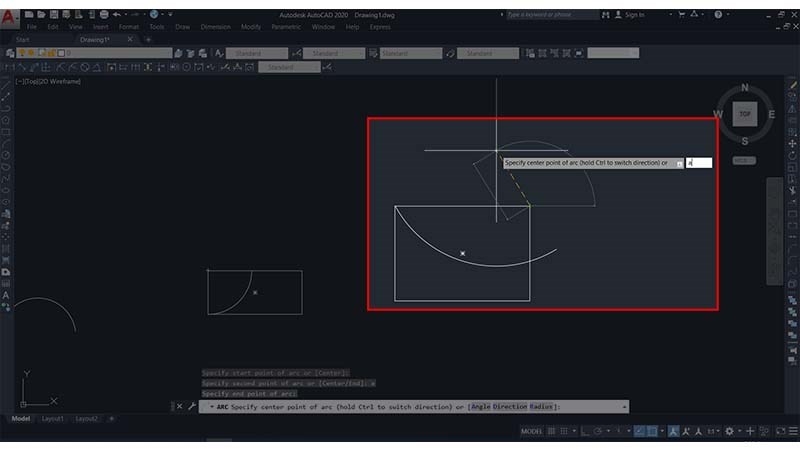

Nhập vào lệnh A và nhấn Enter

Bước 6: Tại bước này tiến hành nhập giá trị góc ở tâm sau đó nhấn Enter. Tại đây FPT Shop nhập là 126.

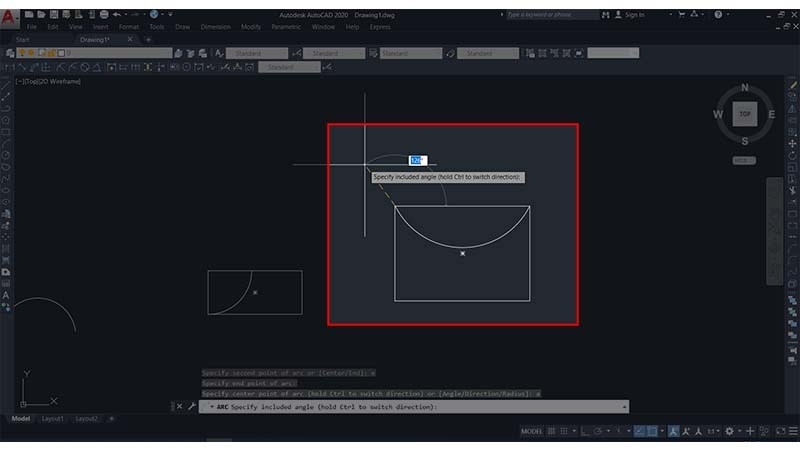

Nhập giá trị góc ở tâm rồi nhấn Enter

Sau chọn điểm đầu, điểm cuối và nhập giá trị ở góc, chúng ta có cung tròn sau:

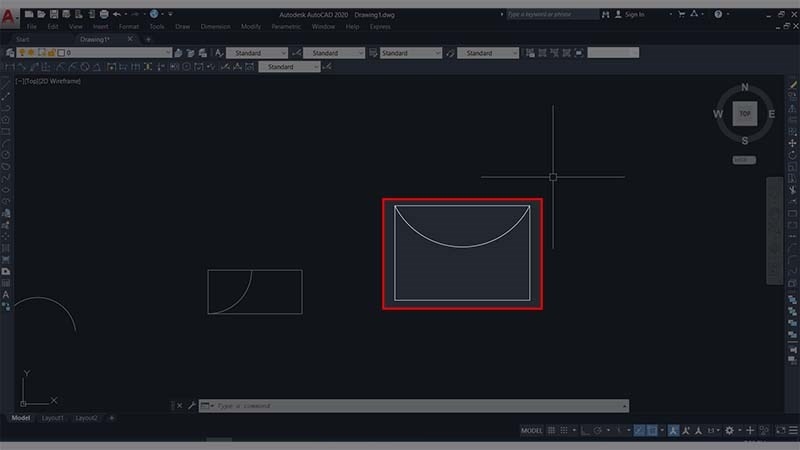

Kết quả sau khi nhập giá trị điểm đầu, điểm cuối và góc

Cách 6: Vẽ cung tròn qua điểm đầu, điểm cuối và bán kính (Start, End, Radius)

Bước 1: Nhập vào lệnh A, sau đó nhấn Enter.

Nhập vào lệnh A và nhấn Enter

Bước 2: Bạn pick chọn điểm đầu của cung tròn.

Chọn điểm đầu của cung tròn

Bước 3: Nhập vào lệnh E, sau đó nhấn Enter.

Nhập vào lệnh E và nhấn Enter

Bước 4: Pick chọn điểm cuối của cung tròn.

Chọn điểm cuối của cung tròn

Bước 5: Nhập vào lệnh R và nhấn Enter.

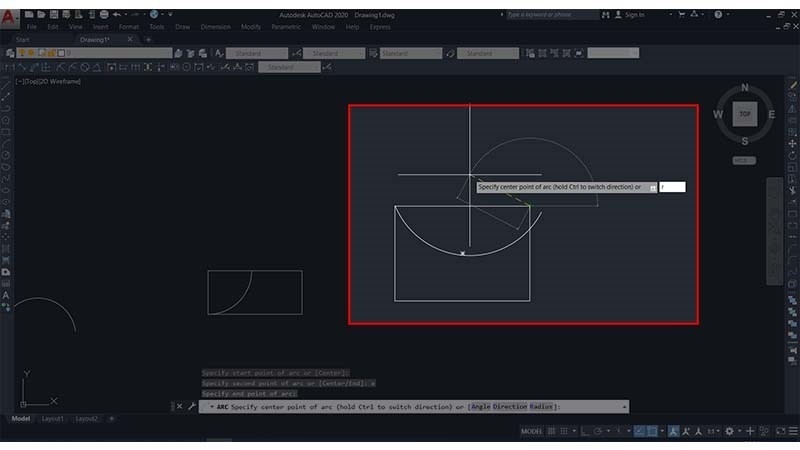

Nhập vào lệnh R và nhấn Enter

Bước 6: Nhập vào giá trị góc ở tâm, sau đó nhấn Enter. Tại đây FPT Shop nhập 16.

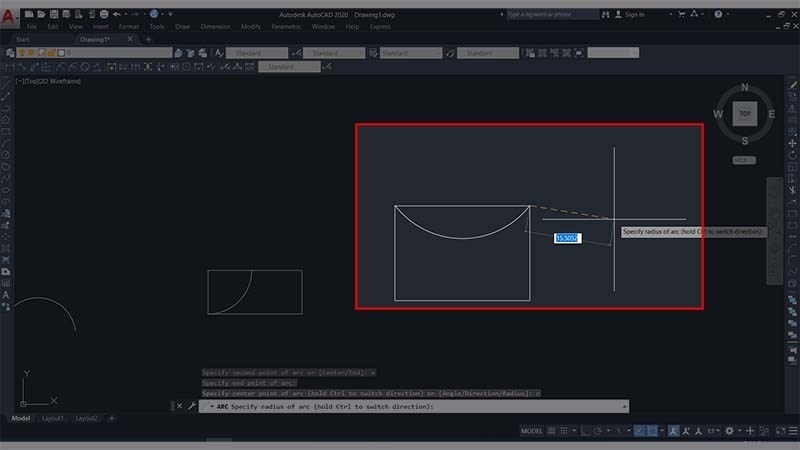

Nhập vào bán kính góc ở tâm

Và như vậy chúng ta đã hoàn thành xong vẽ cung tròn:

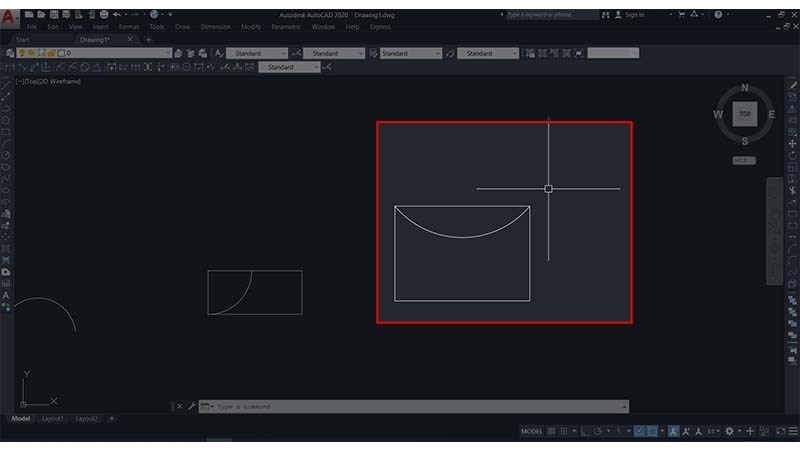

Kết quả vẽ cung tròn qua điểm đầu, điểm cuối và bán kính

Trên đây FPT Shop vừa hướng dẫn bạn cách sử dụng lệnh vẽ cung tròn qua 3 điểm trong CAD. Chúc bạn thành công.
