Hướng dẫn sơ đồ đấu dây máy lạnh mono và những lưu ý quan trọng

Khi lắp đặt hoặc sửa chữa máy lạnh, nhiều người thường bối rối trước hệ thống dây điện với nhiều ký hiệu và màu sắc khác nhau. Đặc biệt, với dòng máy lạnh mono, một loại điều hòa một chiều phổ biến nhất hiện nay, việc hiểu rõ sơ đồ đấu dây máy lạnh mono lại càng quan trọng. Nếu đấu dây sai, máy không chỉ hoạt động kém hiệu quả mà còn tiềm ẩn nguy cơ chập cháy. Trong bài viết này, chúng ta sẽ cùng tìm hiểu khái niệm, nguyên lý, cũng như cách đọc và đấu dây máy lạnh mono đúng chuẩn.

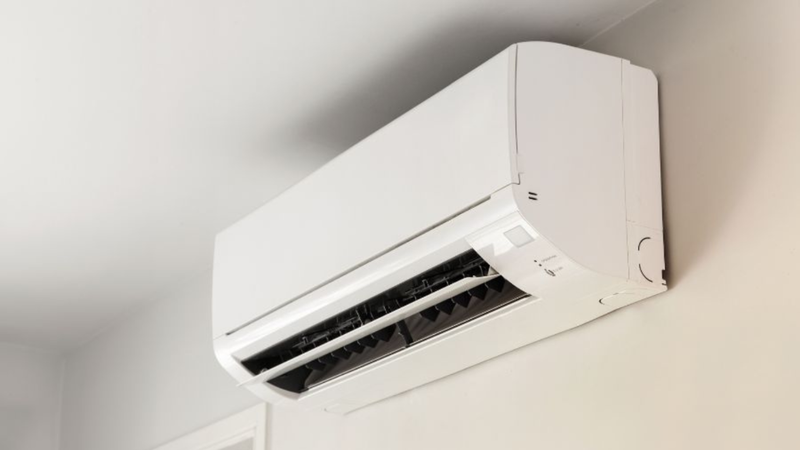

Máy lạnh mono là gì?

Trước khi tìm hiểu về sơ đồ đấu dây máy lạnh mono, chúng ta cần tìm hiểu về thiết bị này. Máy lạnh mono hay còn gọi là máy lạnh một chiều, là loại điều hòa chỉ có chức năng làm lạnh, không có chế độ sưởi.

Máy lạnh mono vận hành dựa trên chu trình nén - ngưng tụ - bay hơi của môi chất lạnh. Khi bật máy, máy nén hút gas từ dàn lạnh, nén lại rồi đẩy sang dàn nóng để giải nhiệt. Gas sau đó ngưng tụ thành lỏng, quay lại dàn lạnh và bay hơi, hấp thụ nhiệt trong phòng.

Quá trình này cần sự phối hợp của nhiều bộ phận điện: máy nén, quạt dàn nóng, quạt dàn lạnh, bo mạch điều khiển, cảm biến nhiệt độ. Tất cả được kết nối thông qua hệ thống dây điện đúng chuẩn theo sơ đồ. Nếu dây nào bị sai, cả chu trình sẽ bị gián đoạn.

Các thành phần chính

Trong sơ đồ mạch điện máy lạnh mono, gồm có các thành phần chính như sau:

Nguồn điện (Power Supply)

Nguồn điện là "trái tim" cung cấp năng lượng cho toàn bộ máy lạnh. Thông thường, hệ thống bao gồm:

Cầu chì (Fuse): Ngắt mạch khi dòng điện vượt mức cho phép, bảo vệ linh kiện.
Bộ lọc nguồn (Filter): Loại bỏ nhiễu điện, ổn định dòng điện.
Aptomat (MCB): Bảo vệ toàn hệ thống khỏi chập cháy, quá tải.

Nguồn điện ổn định là yếu tố quyết định để máy lạnh hoạt động êm ái và bền bỉ.

Máy nén (Compressor)

Máy nén được ví như "trái tim cơ học" của hệ thống làm lạnh. Nó có nhiệm vụ nén môi chất lạnh từ áp suất thấp sang áp suất cao, sau đó đẩy đi qua dàn nóng để tỏa nhiệt. Trong sơ đồ điện, máy nén thường kết nối với:

Relay máy nén: Đóng/ngắt nguồn điện cấp cho máy nén.
Công tắc bảo vệ: Ngắt nguồn khi máy nén quá tải, quá nhiệt.

Việc điều khiển đúng cách máy nén giúp tiết kiệm điện và duy trì hiệu suất làm lạnh ổn định.

Dàn lạnh (Evaporator)

Dàn lạnh là nơi hấp thụ nhiệt từ không khí phòng, làm cho nhiệt độ giảm xuống. Trong sơ đồ điện, dàn lạnh bao gồm:

Quạt dàn lạnh: Thổi gió qua dàn ống đồng để phân bổ hơi lạnh đều.
Cảm biến nhiệt độ: Theo dõi nhiệt độ trong phòng, gửi tín hiệu về bo mạch để điều chỉnh.

Sự phối hợp giữa quạt và cảm biến giúp căn phòng mát lạnh nhưng vẫn duy trì mức nhiệt ổn định.

Dàn nóng (Condenser)

Dàn nóng nằm ngoài trời, chịu trách nhiệm tỏa nhiệt của gas lạnh ra môi trường. Các thành phần điện quan trọng gồm:

Quạt dàn nóng: Thổi gió qua dàn ngưng tụ, tăng khả năng tản nhiệt.
Relay quạt: Điều khiển bật/tắt quạt theo tín hiệu từ bộ điều khiển.
Công tắc nhiệt: Ngắt mạch nếu nhiệt độ dàn nóng vượt quá ngưỡng an toàn.

Cảm biến nhiệt độ

Cảm biến là "đôi mắt" của hệ thống điện, giúp đo và gửi dữ liệu về nhiệt độ ở dàn lạnh hoặc dàn nóng cho bộ điều khiển. Nhờ đó, máy lạnh biết khi nào cần tăng/giảm công suất, tránh tình trạng quá lạnh hoặc quá nóng.

Bộ điều khiển (Controller)

Bộ điều khiển chính là "bộ não" của sơ đồ điện có nhiệm vụ:

Nhận tín hiệu từ remote hoặc bảng điều khiển.
Xử lý dữ liệu từ cảm biến.
Điều khiển bật/tắt máy nén, quạt, chế độ hoạt động.

Rơ le và công tắc bảo vệ

Đây là các thiết bị bảo vệ giúp hệ thống vận hành an toàn:

Relay: Đóng/ngắt thiết bị điện theo lệnh điều khiển.
Công tắc bảo vệ quá tải: Ngắt khi dòng điện vượt ngưỡng.
Công tắc nhiệt: Ngăn máy hoạt động khi nhiệt độ quá cao

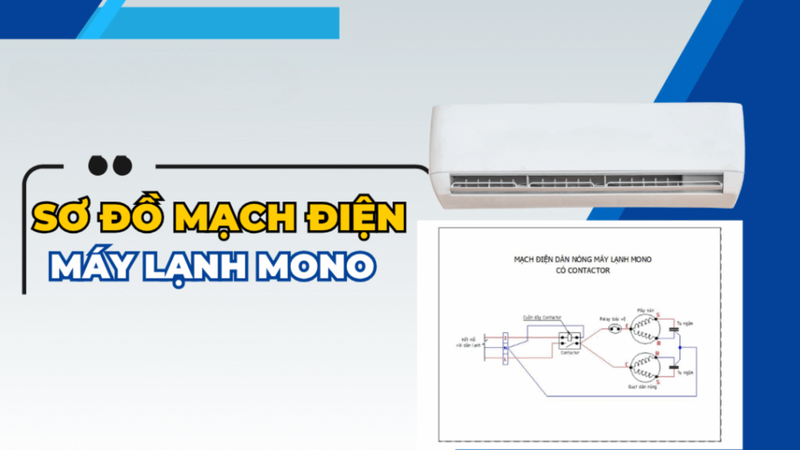

Cách đọc sơ đồ đấu dây máy lạnh mono

Khi nhìn vào sơ đồ, bạn sẽ thấy các ký hiệu thể hiện chức năng từng bộ phận.

"L" và "N" thường dùng cho dây nguồn: L là dây nóng, N là dây trung tính.
"COMP" hoặc "C" chỉ máy nén.
"FAN" là quạt, có thể là quạt dàn nóng hoặc quạt dàn lạnh.
"GND" là dây tiếp đất.

Nắm được những ký hiệu này, bạn sẽ dễ dàng hiểu sơ đồ và biết cách đấu dây đúng.

Vì sao sơ đồ đấu dây máy lạnh mono quan trọng?

Trong cấu tạo máy lạnh, hệ thống điện đóng vai trò điều khiển hoạt động của các bộ phận như máy nén, quạt dàn nóng, quạt dàn lạnh, bo mạch điều khiển. Sơ đồ đấu dây giúp kỹ thuật viên và người sử dụng biết chính xác vị trí từng dây, từng cọc đấu, từ đó kết nối đúng chuẩn. Nói cách khác, sơ đồ giống như bản đồ hướng dẫn, đảm bảo hệ thống điện của máy lạnh mono hoạt động an toàn và hiệu quả.

Thực tế, nhiều trường hợp máy lạnh gặp sự cố bắt nguồn từ việc đấu sai dây. Nếu dây nguồn đấu ngược cực, máy có thể không khởi động hoặc nhảy aptomat liên tục. Nếu dây tín hiệu sai, bo mạch sẽ báo lỗi và dừng hoạt động. Một số tình huống nặng hơn, như dây tiếp xúc lỏng lẻo, có thể gây phát nhiệt, cháy sém đầu nối, thậm chí gây cháy nổ nguy hiểm. Đây là lý do việc đọc đúng sơ đồ đấu dây máy lạnh mono cực kỳ quan trọng.

Vai trò chi tiết của từng loại dây trong sơ đồ đấu dây máy lạnh mono

Trong sơ đồ đấu dây, mỗi loại dây đều có nhiệm vụ riêng, nếu thiếu hoặc đấu sai sẽ gây ra sự cố. Dây nguồn (L và N) chịu trách nhiệm cấp điện cho toàn bộ hệ thống. Dây tín hiệu kết nối bo mạch điều khiển với cảm biến, giúp máy lạnh nhận lệnh chính xác. Dây máy nén dẫn nguồn để khởi động và duy trì hoạt động nén gas. Dây quạt giúp dàn lạnh và dàn nóng luân chuyển không khí. Cuối cùng, dây tiếp đất đóng vai trò bảo vệ an toàn, tránh rò điện gây nguy hiểm.

Ngoài việc tuân thủ sơ đồ, việc chọn đúng loại dây cũng ảnh hưởng lớn đến độ bền của máy lạnh. Bạn nên chọn dây đồng có tiết diện phù hợp với công suất máy (thường 2.5 mm² cho máy dưới 2 HP, 4 mm² cho máy lớn hơn). Aptomat cần có dòng cắt phù hợp để bảo vệ mạch điện khi xảy ra sự cố. Băng keo cách điện, ống gen co nhiệt và hộp nối cũng là phụ kiện cần thiết để đảm bảo an toàn.

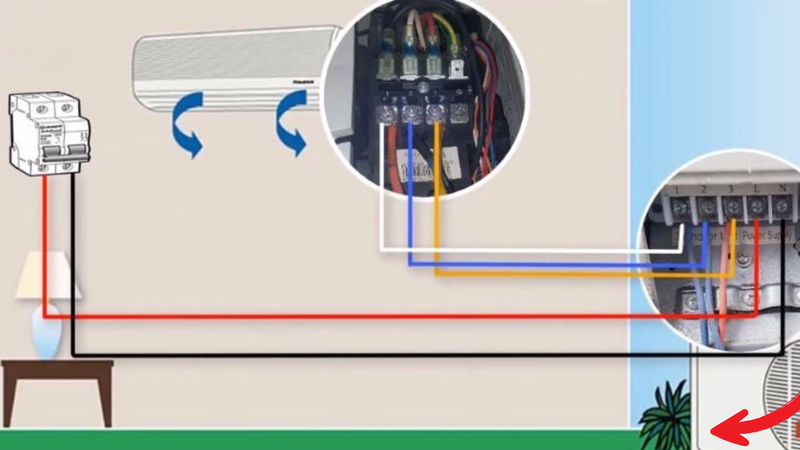

Hướng dẫn đấu dây máy lạnh mono đúng chuẩn

Quá trình đấu dây máy lạnh mono cần tuân thủ kỹ thuật và đảm bảo an toàn điện.

Bước 1: Ngắt nguồn điện trước khi thao tác. Chuẩn bị kìm cắt, tuốc-nơ-vít, băng dính điện, đồng hồ vạn năng

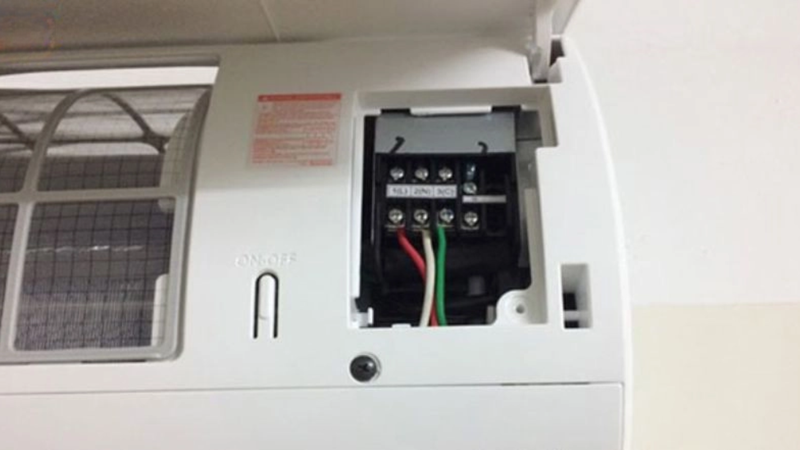

Bước 2: Xác định dây nguồn chính cấp cho dàn lạnh, thường gồm dây L, N và dây tiếp đất.

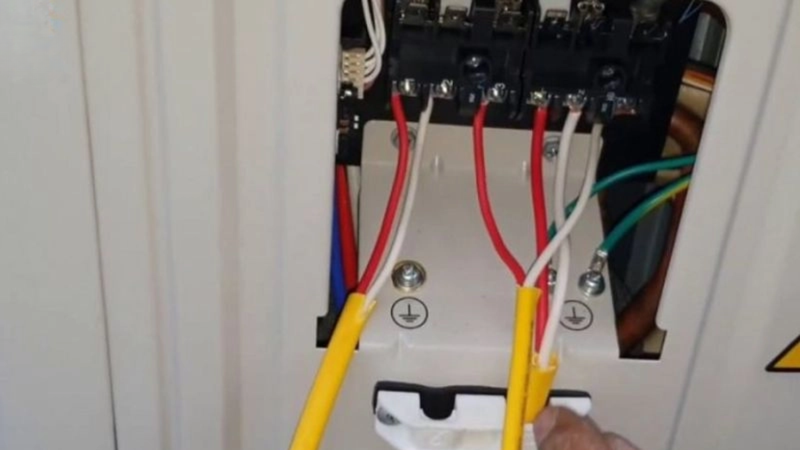

Bước 3: Đấu dây từ dàn lạnh sang dàn nóng theo đúng số thứ tự và màu sắc dây trên sơ đồ.
Bước 4: Kiểm tra lại tất cả mối nối, siết chặt ốc vít để tránh đánh lửa.
Bước 5: Bật nguồn và chạy thử để chắc chắn máy hoạt động ổn định.

Lỗi thường gặp khi đấu dây máy lạnh mono

Trong thực tế, nhiều sự cố máy lạnh bắt nguồn từ việc đấu dây sai. Một số lỗi phổ biến bao gồm:

Đấu nhầm dây nóng và dây trung tính khiến máy không chạy.
Bỏ quên dây tiếp đất, gây nguy hiểm khi có sự cố rò điện.
Đấu sai dây tín hiệu làm bo mạch không nhận lệnh, máy nén không khởi động.
Mối nối lỏng lẻo dẫn đến phát nhiệt, lâu ngày gây chập cháy.
Việc nhận diện và tránh những lỗi này sẽ giúp quá trình lắp đặt an toàn hơn.

Lưu ý an toàn khi đấu dây máy lạnh mono

An toàn luôn là yếu tố hàng đầu khi làm việc với điện, hãy thực hiện các biện pháp sau đây để đảm bảo an toàn cho bạn và những người xung quanh:

Luôn cắt nguồn trước khi thao tác.
Dùng găng tay cách điện và dụng cụ chuyên dụng.
Không để dây bị hở hoặc chạm vào kim loại.
Kiểm tra lại toàn bộ mạch sau khi đấu xong trước khi cấp điện.
Nếu bạn không có kinh nghiệm, bạn nên liên lạc với cơ sở sửa chữa để nhờ kỹ thuật viên chuyên nghiệp thực hiện.

Câu hỏi thường gặp

Trong quá trình tìm hiểu về sơ đồ đấu dây máy lạnh mono, có nhiều vấn đề liên quan khiến người dùng thắc mắc.

Sơ đồ đấu dây máy lạnh mono có giống nhau cho tất cả các hãng không?

Nguyên tắc chung giống nhau, nhưng từng hãng có thể sắp xếp ký hiệu khác nhau. Vì vậy, bạn nên tham khảo sơ đồ hướng dẫn đi kèm máy.

Tôi có thể tự đấu dây máy lạnh mono không?

Có thể, nếu như bạn có kiến thức cơ bản vững chắc về điện. Tuy nhiên, để đảm bảo an toàn cho bạn và gia đình, lựa chọn tốt nhất là nên nhờ đến sự hỗ trợ của kỹ thuật viên.

Sự khác biệt giữa đấu dây máy lạnh mono và inverter là gì?

Máy lạnh mono có sơ đồ đơn giản hơn, ít dây tín hiệu. Trong khi đó, máy lạnh inverter có thêm mạch điều khiển phức tạp, cần nhiều dây kết nối giữa dàn nóng và dàn lạnh. Điều này giúp inverter kiểm soát tốt hơn, tiết kiệm điện, nhưng cũng đòi hỏi kỹ thuật lắp đặt chính xác cao hơn.

Lời kết

Qua bài viết, bạn đã hiểu rõ sơ đồ đấu dây máy lạnh mono và vai trò quan trọng của nó. Việc đấu dây đúng không chỉ giúp máy lạnh vận hành ổn định mà còn đảm bảo an toàn điện trong suốt quá trình sử dụng. Nếu bạn chưa có nhiều kinh nghiệm, hãy nhờ kỹ thuật viên để tránh rủi ro.
