Sơ đồ đấu dây máy lạnh 3 pha: Hướng dẫn dấu dây an toàn và đúng kỹ thuật

Không giống như các loại máy lạnh 1 pha bạn thường thấy, máy lạnh 3 pha được sử dụng cho các không gian lớn với nhu cầu làm mát cao như trung tâm thương mại, siêu thị, phòng hội nghị... Với công suất lớn như vậy, máy lạnh 3 pha yêu cầu nguồn điện 3 pha ổn định giúp hệ thống hoạt động hiệu quả hơn trong suốt thời gian dài.

Sơ đồ đấu dây máy lạnh 3 pha sẽ giúp bạn đảm bảo an toàn tốt hơn cho thiết bị cũng như người sửa chữa.

1. Tìm hiểu điện 3 pha là gì?

Điện 3 pha có điện áp lên đến 380V, thường được sử dụng trong các khu công nghiệp, trung tâm thương mại lớn cần truyền tải điện năng ở mức cao. Cấu tạo hệ thống điện 3 pha bao gồm 3 dây nóng và 1 dây trung tính.

Các hệ thống điện 3 pha tạo ra điện áp và dòng điện ổn định, giúp cung cấp điện năng mạnh mẽ và hiệu quả hơn so với hệ thống điện 1 pha.

Điện 3 pha đóng vai trò rất quan trọng trong các khu công nghiệp vì khả năng truyền tải điện năng lớn và ổn định. Hệ thống này giúp đảm bảo hoạt động liên tục và hiệu quả của các thiết bị và máy móc công nghiệp. Ngoài ra, hệ thống điện 3 pha còn giúp giảm thiểu sự biến đổi về điện áp, đảm bảo an toàn cho các thiết bị điện

2. Sơ đồ đấu dây máy lạnh 3 pha chuẩn kỹ thuật nhất

Sơ đồ đấu dây máy lạnh 3 pha dưới đây sẽ giúp bạn hiểu rõ hơn và chọn được phương pháp đấu dây phù hợp trước khi lắp đặt. Điều này không chỉ giúp hệ thống an toàn mà còn đảm bảo được hiệu suất và tránh được việc gặp phải các sự cố điện không mong muốn.

Ngoài ra, việc hiểu được sơ đồ đấu dây máy lạnh 3 pha cũng giúp thợ sửa chữa lắp đặt thực hiện công việc một cách nhanh chóng và chính xác nhất.

3. Chi tiết cách đấu dây điện máy lạnh 3 pha chuẩn xác và an toàn nhất

Bước 1: Lựa chọn kích thước dây điện phù hợp

Việc lựa chọn kích thước dây điện phù hợp cho hệ thống máy lạnh 3 pha là bước vô cùng quan trọng mà bạn cần xem xét cẩn thận. Nếu chọn dây dẫn tiết diện nhỏ cho máy lạnh công suất lớn, hệ thống có thể gây ra hiện tượng quá tải và nguy cơ chập cháy. Ngược lại, nếu dây dẫn tiết diện quá nhỏ, khả năng hoạt động của máy lạnh sẽ bị giảm.

Để lựa chọn dây điện phù hợp, bạn có thể tham khảo bảng thông tin sau:

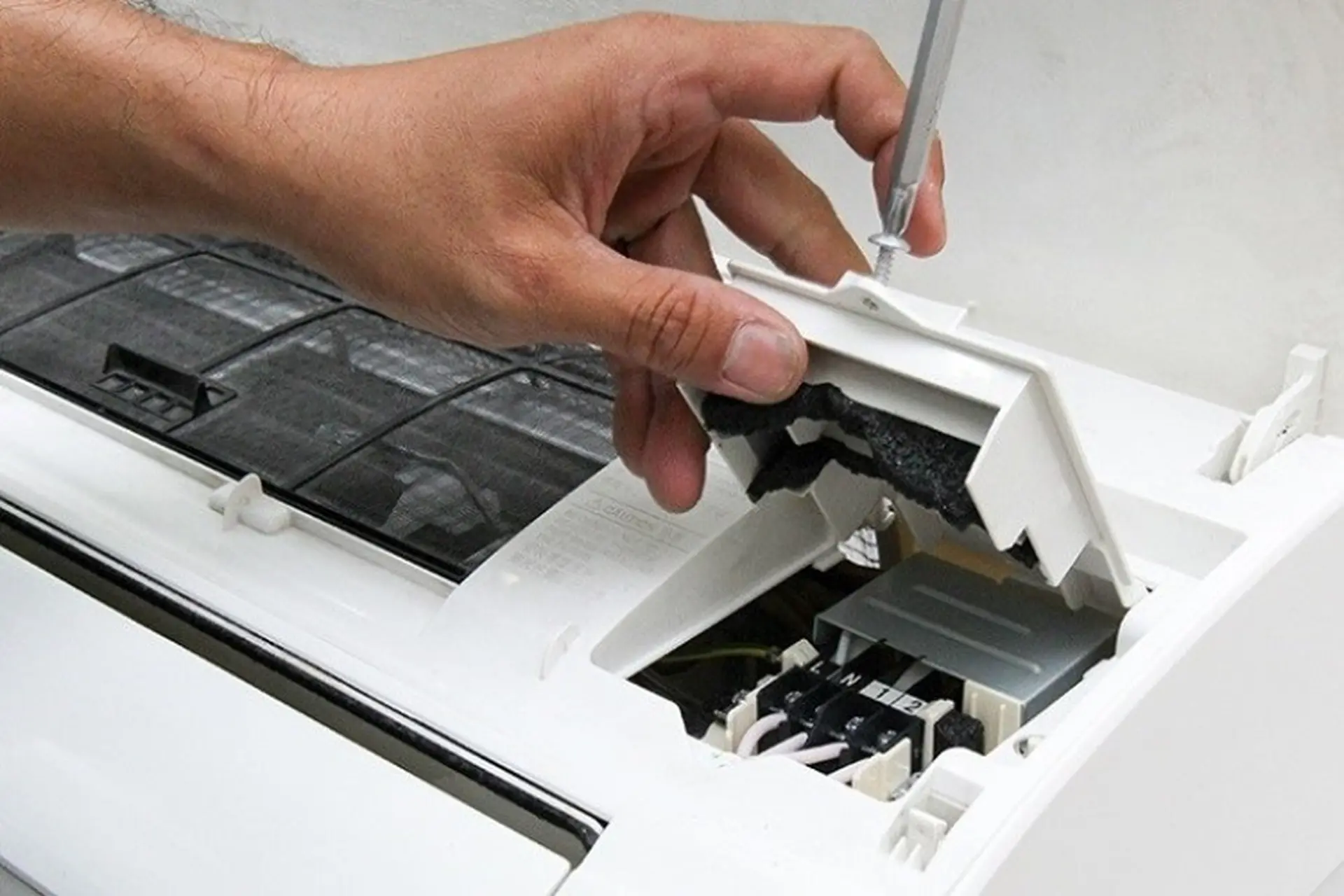

Bước 2: Mở hộp điều khiển trong cục lạnh máy lạnh

Sau khi bạn đã chọn dây điện phù hợp, bước tiếp theo là mở hộp điều khiển trong dàn lạnh điều hòa. Dàn lạnh điều hòa 1 chiều thông thường có 4 dây, được đánh số theo thứ tự: L, N, 1 và 2.

• Dây L và N: Đây là ký hiệu cho dây pha nóng và pha lạnh của dòng điện. Chúng là đầu dây nguồn, được nối trực tiếp từ aptomat, cầu dao hoặc ổ cắm.
• Dây 1 và 2: Đây là ký hiệu cho 2 dây cấp block điều hòa. 2 dây này được liên kết với ống đồng và kết nối với 2 đầu dây của cục nóng nằm ở bên ngoài .

Bước 3: Đấu nối các đầu dây bên trong hộp điều khiển

Bước này bạn có thể tham khảo các sơ đồ đấu dây máy lạnh 3 pha được chia sẻ ở trên. Để tránh các trường hợp đấu nhầm dây nguồn, dây cấp block thì bạn nên đánh dấu đầu dây trước khi thực hiện thao tác đấu nối. Sau đó, bạn tiếp tục đấu nối 4 đầu dây trong hộp điều khiển dàn lạnh và điều chỉnh dây sao cho phù hợp nhất.

Bước 4: Thực hiện đấu dây điện trong điều khiển của cục nóng

Cuối cùng, bạn chỉ cần mở hộp điều khiển ngoài cục nóng để tiến hành đấu nối lần lượt 2 dây cấp block của điều hòa với 2 đầu dây của cục nóng. Trong hộp điều khiển cục nóng, bạn sẽ thấy các ký hiệu tương tự như hộp điều khiển của dàn lạnh. Hãy sắp xếp chúng tương tự như bạn đã làm với hộp điều khiển dàn lạnh.

Lưu ý quan trọng: Không được đấu nhầm dây N với dây số 1 hoặc số 2, nếu không có thể gây ra sự cố dẫn đến cháy board mạch điều khiển.

4. Tạm kết

Bài viết trên đã chia sẻ đến bạn sơ đồ đấu dây máy lạnh 3 pha và cách đấu dây đúng kỹ thuật, đảm bảo an toàn. Hy vọng những thông tin trên đã giúp ích cho bạn trong quá trình sử dụng và lắp đặt điện lạnh. Chúc bạn thành công!
