Jack BNC là gì? Phân loại và ứng dụng của Jack BNC trong cuộc sống

Jack BNC là phụ kiện thông dụng trong hệ thống camera giám sát, nhưng bạn đã biết cách kết nối jack BNC với cáp đồng trục một cách đúng chuẩn và tối ưu chưa? Đông Thành sẽ hướng dẫn chi tiết từng bước để kết nối jack BNC một cách hoàn chỉnh. Hãy cùng FPT Shop tham khảo cách kết nối Jack BNC tại đây để có thêm thông tin.

Jack BNC là gì?

Jack BNC (viết tắt của Bayonet Neill Concelman hoặc British Naval Connector) là một loại jack kết nối dùng để nối dây đồng trục với các thiết bị như camera quan sát, đầu ghi hình, và các thiết bị có hỗ trợ cổng BNC, giúp truyền tải tín hiệu hình ảnh.

Ứng dụng của Jack BNC

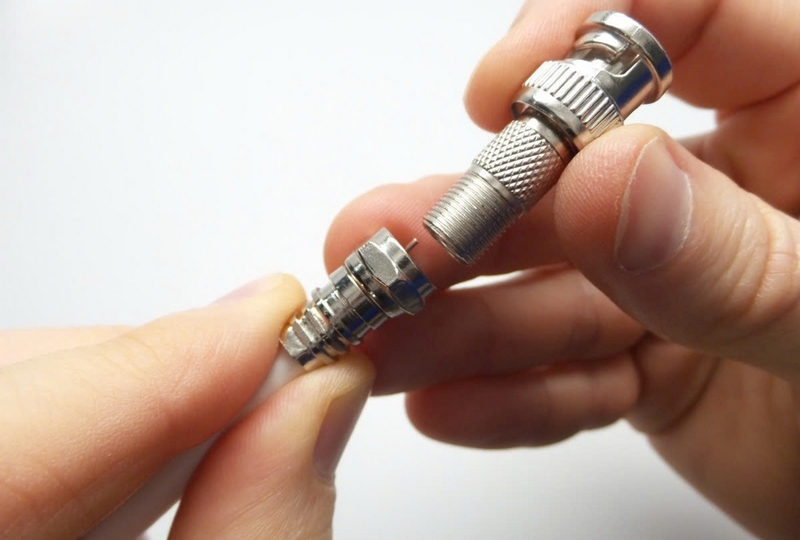

Jack BNC bao gồm hai phần: đầu BNC kết nối với thiết bị và đầu F5 lắp vào dây cáp đồng trục. Khi hai đầu này được kết hợp, chúng tạo thành một bộ chuyển tín hiệu hoàn chỉnh. Sau khi kết nối, chỉ cần cắm đầu BNC vào đầu ghi hoặc thiết bị hỗ trợ BNC để truyền nhận tín hiệu. BNC cũng có thể dùng để truyền tín hiệu âm thanh và mạng máy tính.

Các loại Jack BNC

• Jack BNC bấm (chân vuông): Ít phổ biến do không chắc chắn.
• Jack BNC vặn (BNCF5): Được sử dụng rộng rãi trong hệ thống camera giám sát.
• Jack BNC lò xo: Yêu cầu lắp đặt kỹ thuật cao hơn nhưng đảm bảo chất lượng hình ảnh ổn định, bền bỉ.

Lưu ý khi sử dụng Jack BNC

Khi kết nối đầu F5 với dây cáp đồng trục, nên sử dụng kềm để vặn chắc chắn, tránh dùng tay vì có thể gây nhiễu tín hiệu. Đảm bảo chọn sản phẩm chất lượng để tránh các lỗi như chân ren bị lệch, F5 không vặn được, hay tim đồng bị nghiêng. Sau khi hoàn tất lắp đặt, nên quấn băng keo để tăng tính thẩm mỹ và tránh sự cố do nhiệt gây ra lỏng kết nối.

Ưu điểm của Jack BNC

• Chi phí thấp
• Dễ lắp đặt, chắc chắn và ít hỏng hóc

Sự khác nhau giữa Jack BNC và video balun

Cả Jack BNC và Video Balun đều hỗ trợ truyền tín hiệu hình ảnh. Tuy nhiên, Jack BNC sử dụng cho dây đồng trục, trong khi Video Balun phù hợp với dây 2 sợi như dây điện hoặc dây điện thoại.

Khi nào nên dùng Jack BNC?

• Dự án dùng cáp đồng trục
• Cần truyền tín hiệu ổn định, ít nhiễu
• Cần đầu nối giá rẻ

Hướng dẫn đấu nối Jack BNC lò xo

Chuẩn bị: Jack BNC lò xo, dao, kéo, kìm tuốt dây, kìm cắt, tua vít nhỏ.

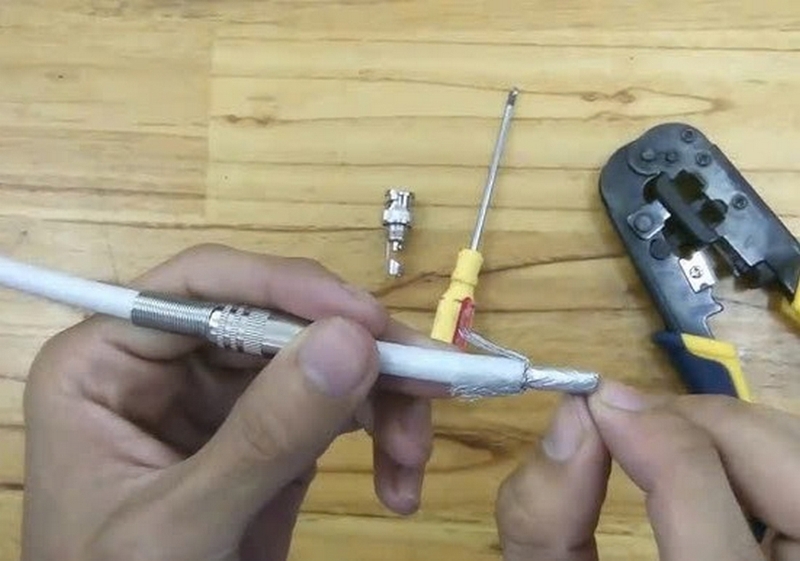

• Bóc vỏ cáp: Đo chiều dài cần bóc khoảng 30-40mm, cẩn thận tách lớp vỏ ngoài mà không làm đứt lớp lưới kim loại.
• Chuẩn bị lõi dây: Tách lõi khỏi lưới kim loại, cắt lõi ở độ dài phù hợp và tách lớp vỏ cách điện khoảng 1cm.

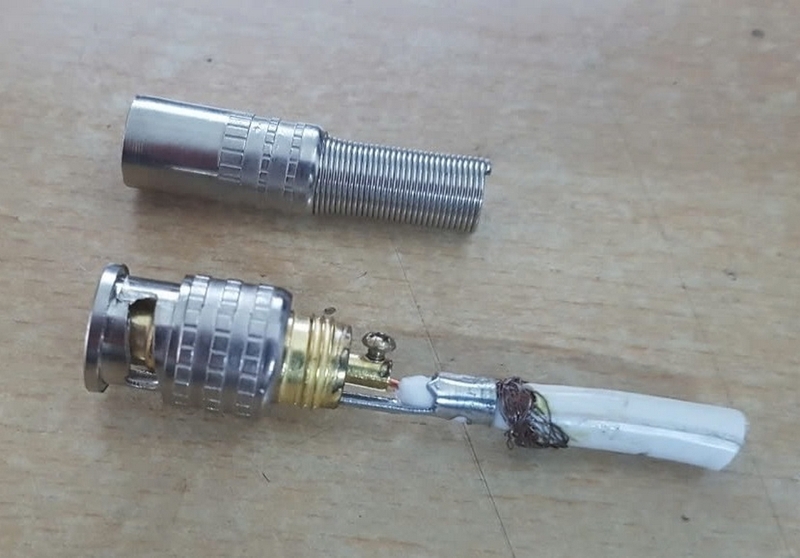

• Lắp Jack BNC lò xo: Đưa lõi dây vào lỗ giữa của jack BNC, siết chặt bằng vít, gập miếng kẹp kim loại, ép chặt vỏ jack vào cáp, quấn băng keo và vặn đuôi jack lại.

Tạm kết

Bài viết nhỏ này có thể giúp bạn hiểu hơn về BNC, có thể so sánh được một số đặc tính cơ bản của jack BNC với video balun. Những ưu điểm, nhược điểm và khi nào thì nên sử dụng 1 trong 2 loại JACK này.
