Cách đấu nối công tơ điện 3 pha an toàn, đúng kỹ thuật, tránh lãng phí điện năng

Bài viết này FPT Shop sẽ cung cấp cho bạn những bí quyết để đấu nối công tơ điện 3 pha an toàn, đúng kỹ thuật và tránh lãng phí điện năng.

Giới thiệu về công tơ điện 3 pha

Công tắc tơ 3 pha, còn được biết đến với tên gọi đồng hồ điện ba pha, là thiết bị đo lường điện năng tiêu thụ, thường được sử dụng trong hệ thống điện của các khu công nghiệp, nhà xưởng và nhà máy có các thiết bị điện với công suất cao.

Có nhiều biến thể của đồng hồ điện ba pha, bao gồm:

• Đồng hồ điện ba pha kiểu cơ.
• Đồng hồ điện ba pha kiểu cơ điện tử.
• Đồng hồ điện ba pha kiểu điện tử.
• Đồng hồ điện ba pha một giá.
• Đồng hồ điện ba pha ba giá.
• Đồng hồ điện ba pha kiểu trực tiếp.
• Đồng hồ điện ba pha kiểu gián tiếp.

Đồng hồ điện ba pha được cấu tạo từ bốn phần chính:

• Cuộn dây điện áp: Được tạo thành từ nhiều vòng dây và được đặt song song với phụ tải.
• Bộ phận đĩa nhôm: Đặt trên trục và có thể quay tự do trong từ trường của nó, tùy thuộc vào trục.
• Hộp số cơ khí: Gắn liền với trục đĩa nhôm và dùng để hiển thị số vòng quay của đĩa.
• Nam châm vĩnh cửu: Tạo ra mô-men cản trở sự quay của đĩa nhôm trong từ trường khi thiết bị hoạt động.

Xem thêm: "Tất tần tật" về công tắc quạt trần: Phân loại và cách đấu chi tiết cho người mới

Nguyên lý hoạt động

Nguyên lý hoạt động của công tơ điện ba pha dựa trên hai đĩa nhôm gắn với trục, mỗi đĩa được đặt trong từ trường của một pha cụ thể. Khi dòng điện đi qua cuộn dây, năng lượng từ đó sẽ khiến trục và đĩa nhôm quay, qua đó hộp số cơ khí sẽ ghi lại số vòng quay, cho phép người dùng theo dõi lượng điện năng tiêu thụ.

Cách đấu công tơ điện 3 pha đơn giản đúng kỹ thuật

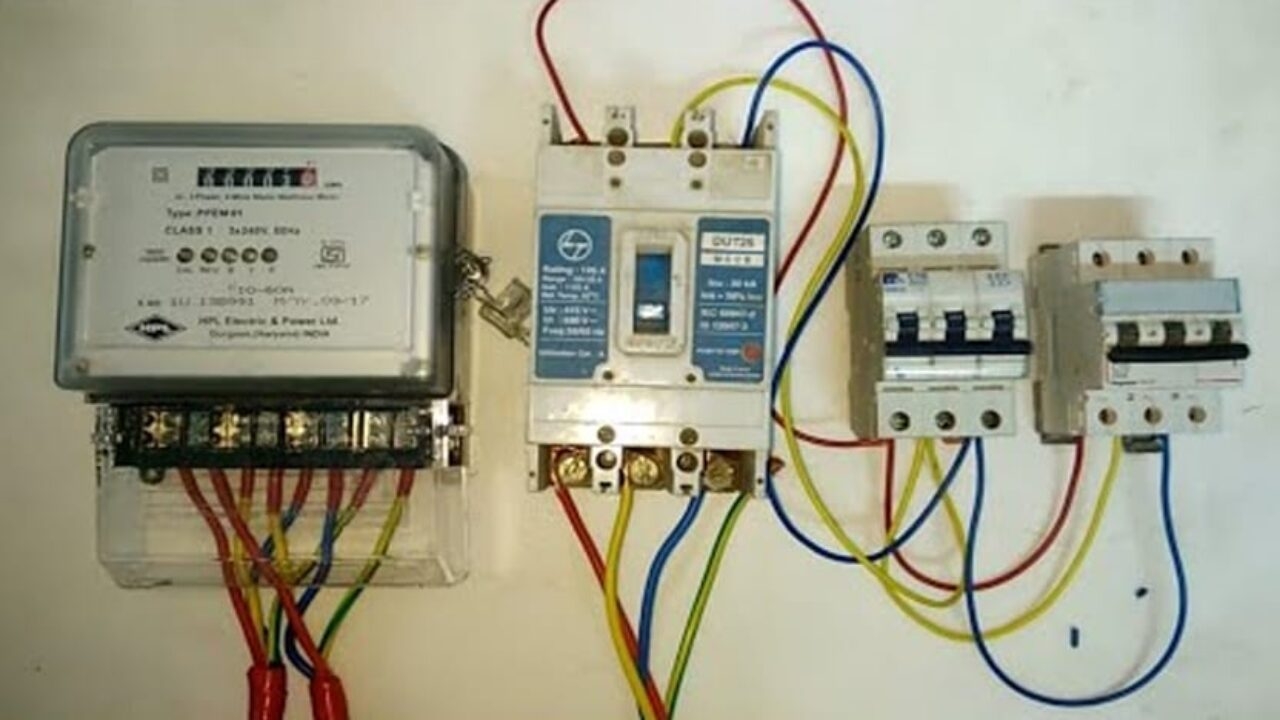

Đấu nối công tơ điện 3 pha đúng cách là một kỹ năng quan trọng đối với các kỹ thuật viên và những người làm việc trong lĩnh vực điện. Dưới đây là hướng dẫn chi tiết để bạn tham khảo:

Lưu ý: Nếu bạn không rành về điện, có thể nhờ hỗ trợ các bên chuyên nghiệp để đảm bảo an toàn.

Khi tổng công suất sử dụng và Aptomat tổng dưới 100A, bạn sẽ thực hiện đấu nối trực tiếp:

• Ngắt cầu dao tổng để đảm bảo an toàn trước khi bắt đầu công việc.
• Treo công tơ điện 3 pha lên vị trí đã định và cẩn thận cắt bỏ vỏ bảo vệ của dây cáp 3 pha, tránh làm hỏng lớp cách điện bên trong.
• Sử dụng kìm cos để giữ chặt đầu dây, đảm bảo không có đầu cáp nào bị lỏng lẻo.

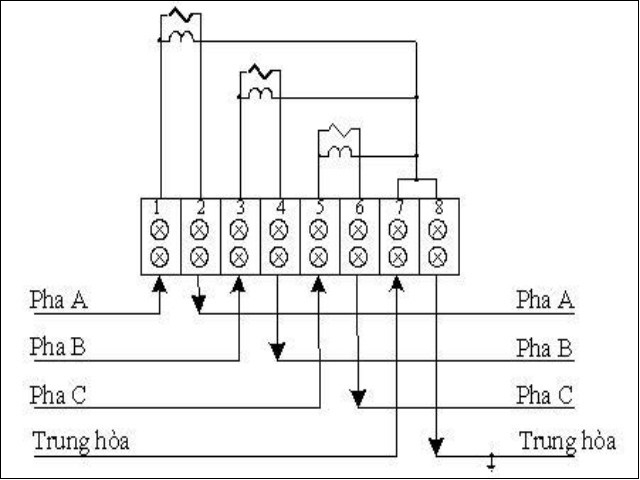

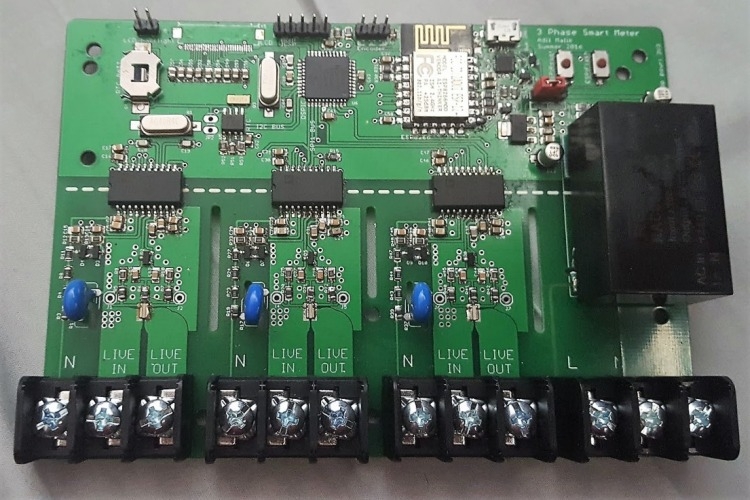

• Mở nắp công tơ để tiếp cận sơ đồ đấu nối và thực hiện theo hướng dẫn. Công tơ điện 3 pha trực tiếp có 8 điểm đấu nối được chia thành 4 nhóm:
  • Nhóm pha A: Điểm 1 (vào) và Điểm 2 (ra).
  • Nhóm pha B: Điểm 3 (vào) và Điểm 4 (ra).
  • Nhóm pha C: Điểm 5 (vào) và Điểm 6 (ra).
  • Nhóm trung hòa: Điểm 7 (vào) và Điểm 8 (ra).

Cách đấu gián tiếp

Đối với hệ thống có tổng công suất sử dụng và Aptomat tổng trên 100A, bạn sẽ thực hiện đấu nối gián tiếp:

• Bước đầu tiên tương tự như đấu nối trực tiếp, đảm bảo ngắt cầu dao tổng.
• Tiếp tục treo công tơ và chuẩn bị dây cáp như đã mô tả ở trên.

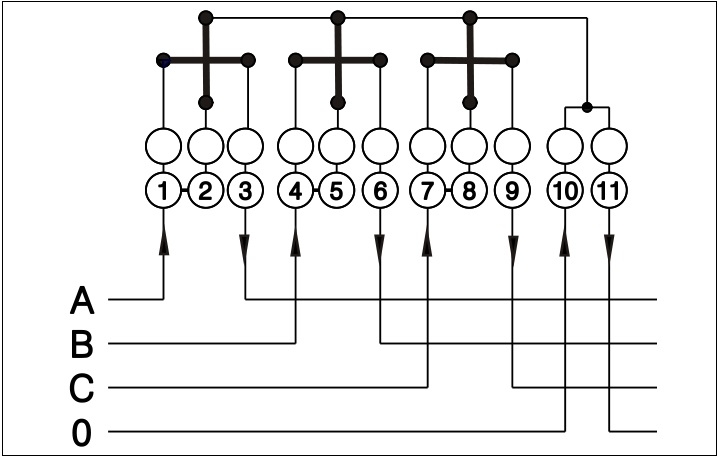

• Khi đến bước 4, bạn cần chú ý đến sự khác biệt trong sơ đồ đấu nối. Công tơ điện 3 pha gián tiếp thường có 11 điểm đấu nối được chia thành 4 nhóm:
  • Nhóm pha A: Điểm 2 (tín hiệu điện áp) và Điểm 1 và 3 (tín hiệu dòng).
  • Nhóm pha B: Điểm 5 (tín hiệu điện áp) và Điểm 4 và 6 (tín hiệu dòng).
  • Nhóm pha C: Điểm 8 (tín hiệu điện áp) và Điểm 7 và 9 (tín hiệu dòng).
  • Nhóm trung tính: Điểm 10 và 11 được nối với nhau.

Khi đấu công tơ điện 3 pha cần lưu ý gì?

Khi lắp đặt công tơ điện ba pha, các bạn cần chú ý những điểm sau:

• Đảm bảo ngắt toàn bộ nguồn điện trước khi bắt đầu công việc để đảm bảo an toàn tuyệt đối.
• Sử dụng các dụng cụ chuyên biệt và trang bị bảo hộ lao động cần thiết để bảo vệ bản thân khỏi rủi ro.
• Tiến hành lắp đặt tại khu vực khô ráo, tránh xa nguồn nhiệt và không gian ẩm ướt để ngăn chặn sự cố điện.
• Công tơ điện ba pha cần được đặt trong hộp bảo vệ và lắp đặt ngoài tầm với của trẻ em để tránh tai nạn không đáng có.
• Kết nối chính xác các cặp dây theo từng pha, có thể sử dụng dây dẫn cùng màu sắc để tránh nhầm lẫn.
• Lột bỏ phần vỏ cách điện của dây dẫn chỉ đủ mức cần thiết và siết chặt các đầu nối để tránh tình trạng dây đồng lộ ra ngoài quá mức có thể gây cháy nổ, hoặc việc siết không chặt có thể tạo ra hồ quang điện nguy hiểm.
• Không tự ý tháo dỡ hay chỉnh sửa công tơ điện ba pha mà không có sự hỗ trợ của chuyên gia để tránh làm hỏng thiết bị hoặc gây nguy hiểm.

Tạm kết

Việc đấu nối công tơ điện 3 pha an toàn, đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo an toàn cho người sử dụng và tiết kiệm điện năng. Hy vọng những thông tin được chia sẻ trong bài viết sẽ giúp bạn tham khảo và thực hiện việc đấu nối công tơ điện 3 pha thành công. Nhưng nên lưu ý rằng, nếu bạn không biết về kỹ thuật điện thì tốt nhất nên cần sự hỗ trợ của các bên sửa chữa điện chuyên nghiệp.
