Chi tiết cách đấu 1 công tắc 1 bóng đèn cực kỳ chính xác với những dụng cụ đơn giản

Dù là một thao tác cơ bản nhưng việc đấu nối 1 công tắc điều khiển 1 bóng đèn nếu không thực hiện đúng kỹ thuật vẫn có thể gây ra lỗi hoặc mất an toàn. Nếu bạn đang tìm kiếm cách đấu 1 công tắc 1 bóng đèn chuẩn xác, an toàn và dễ áp dụng, bài viết sau đây sẽ cung cấp cho bạn hướng dẫn chi tiết kèm những lưu ý cần thiết nhất.

Tìm hiểu sơ đồ mạch điện và cách đấu 1 công tắc 1 bóng đèn

Sơ đồ mạch điện 1 công tắc 1 bóng đèn

Trước khi đi vào phần hướng dẫn cách đấu 1 công tắc 1 bóng đèn, điều quan trọng là bạn cần nắm rõ nguyên lý hoạt động của dòng điện cũng như cách đọc sơ đồ mạch điện để giúp quá trình thực hiện diễn ra suôn sẻ, đảm bảo an toàn tuyệt đối khi thao tác.

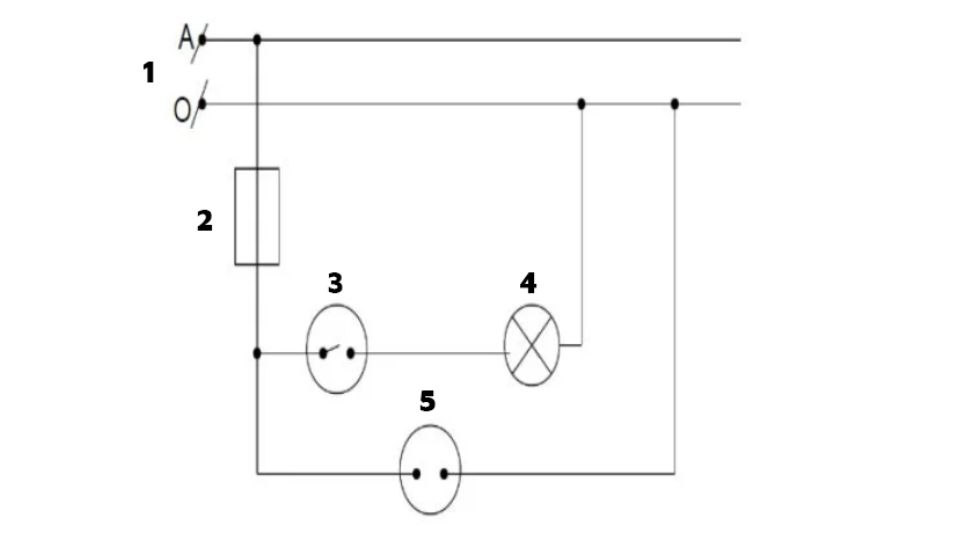

Thông thường, các loại mạch điện phổ biến và được bày bán tại các cửa hàng điện dân dụng đều được thiết kế dựa trên sơ đồ như sau:

Trong đó:

1: Nguồn điện

2: Cầu chì

3: Công tắc điện

4: Bóng đèn

5: Ổ cắm điện

Mặc dù sơ đồ mạch điện 1 công tắc 1 bóng đèn khá đơn giản nhưng quá trình đấu nối vẫn cần được thực hiện chính xác và tỉ mỉ để đảm bảo đèn hoạt động ổn định và an toàn trong suốt quá trình sử dụng.

Nguyên lý hoạt động của mạch này như sau: Dây pha (dương) sẽ đi qua cầu chì, sau đó được nối tiếp vào công tắc và ổ cắm. Dây trung tính (âm) sẽ được kết nối trực tiếp với đầu còn lại của bóng đèn và ổ cắm. Khi công tắc được bật, nó cho phép dòng điện dương đi qua, kết hợp với nguồn âm để tạo thành mạch hoàn chỉnh, giúp đèn sáng và thiết bị hoạt động bình thường.

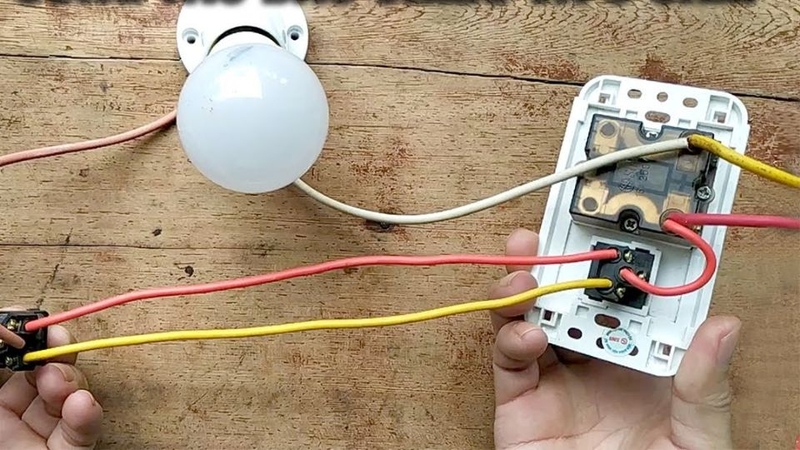

Cách đấu 1 công tắc 1 bóng đèn

Dựa theo sơ đồ mạch điện, bạn cần chuẩn bị các thiết bị và dụng cụ cần thiết như: bóng đèn, công tắc điện một chiều, cầu chì, dây điện, cùng các dụng cụ hỗ trợ như kéo, kìm, bút thử điện.

Quá trình đấu nối sẽ được thực hiện theo các bước sau:

Bước 1: Tiến hành tuốt đầu dây và đấu nối với đui đèn. Dùng tua vít mở ốc tại hai cực của đui, đưa đầu dây điện vào đúng vị trí, siết chặt và cố định lại. Sau đó, lắp lại đui đèn như ban đầu.

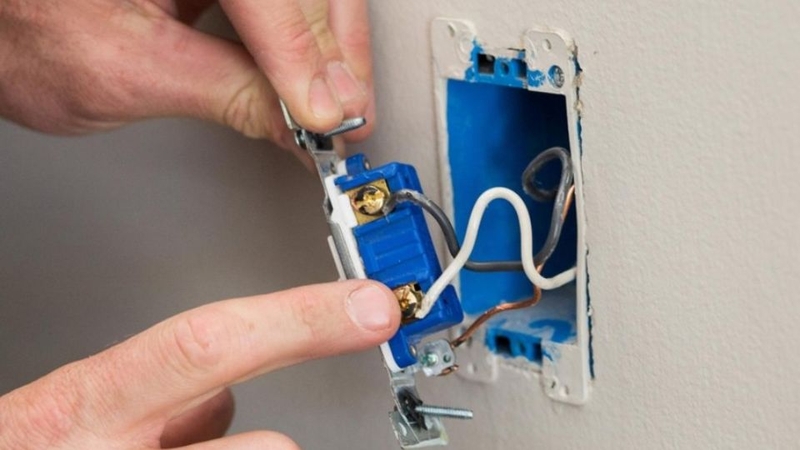

Bước 2: Nối dây pha (dây nóng) từ nguồn điện vào một cực của công tắc.

Bước 3: Nối tiếp dây nóng từ công tắc đến một đầu bóng đèn, còn dây trung tính (dây lạnh) từ nguồn điện sẽ được nối trực tiếp với đầu còn lại của bóng đèn.

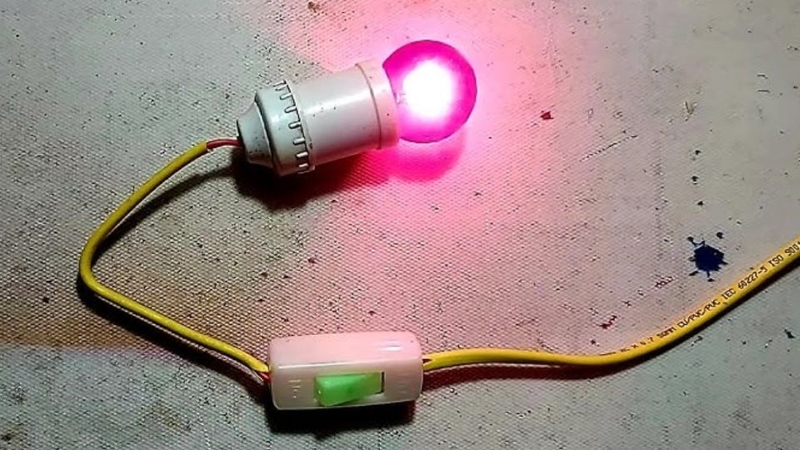

Bước 4: Bật công tắc để kiểm tra xem hệ thống đã hoạt động đúng chưa, đèn có sáng hay không.

Một số lỗi thường gặp

Về mặt lý thuyết, cách đấu 1 công tắc 1 bóng đèn tương đối đơn giản. Tuy nhiên, khi thực hiện thực tế, nhiều người lại gặp phải sự cố như chập cháy điện. Nguyên nhân chủ yếu là do lắp đặt sai kỹ thuật, đặc biệt là không tuân thủ đúng sơ đồ nguyên lý.

Đối với các thiết bị điện tiêu thụ trực tiếp như bóng đèn, quạt hay ổ cắm, bắt buộc phải có đủ dây điện dương (pha) và âm (trung tính) để thiết bị hoạt động. Trong khi đó, các thiết bị trung gian như cầu chì hoặc công tắc đều nằm trên đường dây dương. Nếu người lắp nhầm lẫn, đấu dây trung gian qua cả hai dây âm và dương thì sẽ rất dễ dẫn đến nguy cơ cháy nổ khi cấp điện.

Một số lưu ý quan trọng

Khi tiến hành đấu nối bóng đèn, bạn nên ghi nhớ một số lưu ý sau để đảm bảo an toàn và hiệu quả sử dụng:

• Dùng bút thử điện để xác định chính xác dây nóng trước khi thao tác.
• Chỉ thực hiện đấu dây tại khu vực khô ráo, thoáng khí để tránh rủi ro chập cháy.
• Luôn ngắt hoàn toàn nguồn điện trước khi tiến hành bất kỳ thao tác nối dây nào.
• Công tắc nên được lắp đặt ở vị trí an toàn, ngoài tầm với của trẻ em.
• Ưu tiên lựa chọn công tắc và ổ cắm có công suất phù hợp nhằm tiết kiệm điện và kéo dài tuổi thọ thiết bị.

Tạm kết

Trên đây là hướng dẫn chi tiết cách đấu 1 công tắc 1 bóng đèn đơn giản, dễ thực hiện ngay tại nhà. Hãy luôn cẩn thận trong từng thao tác để đảm bảo thiết bị hoạt động hiệu quả và an toàn trong suốt quá trình sử dụng nhé!
