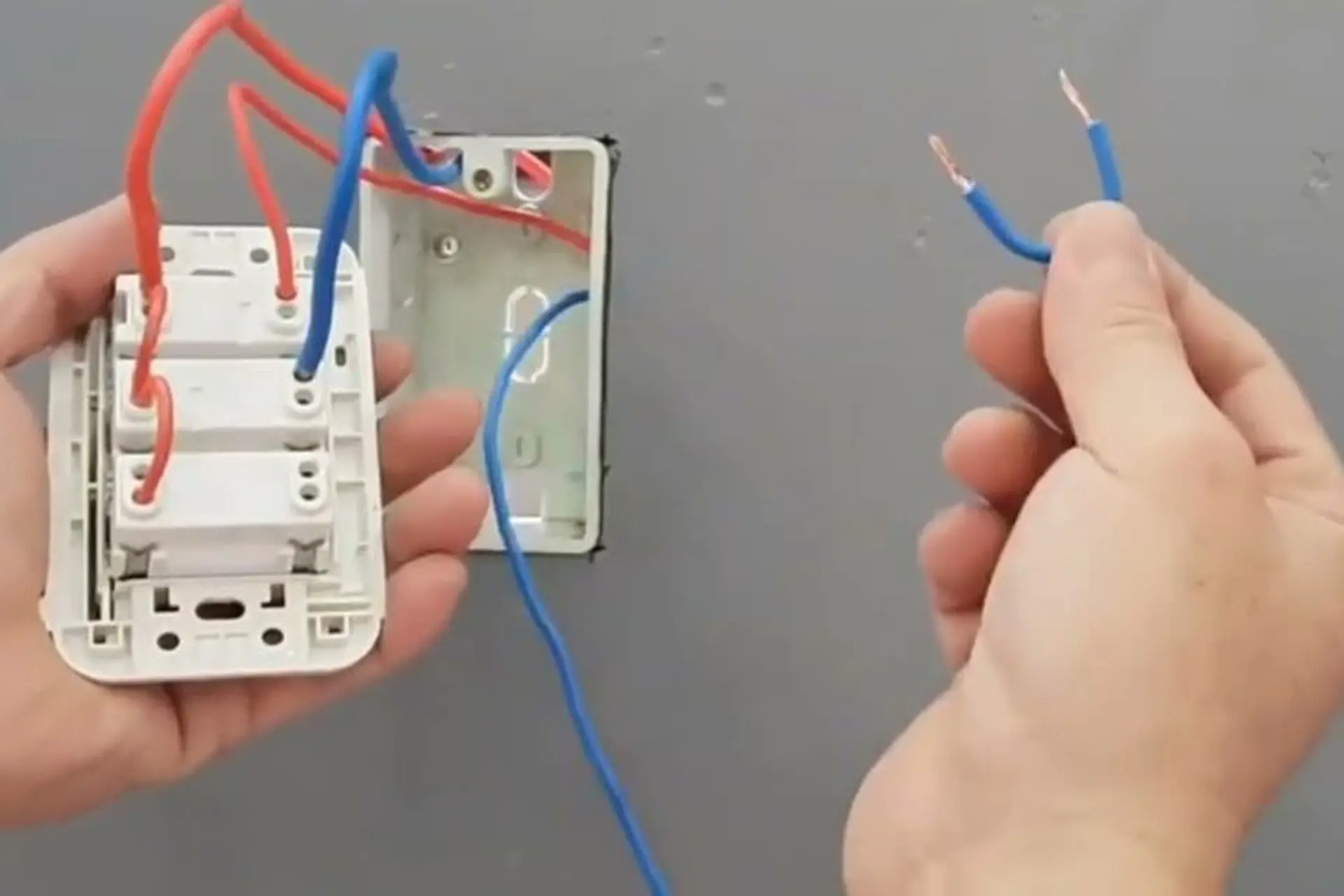

Hướng dẫn các cách đấu công tắc điện chuẩn kỹ thuật và an toàn mà bạn nên biết

Việc biết cách đấu công tắc điện chuẩn kỹ thuật và tuân theo quy định an toàn về điện là vô cùng cần thiết. Trong bài viết này, FPT Shop sẽ hướng dẫn bạn các cách đấu công tắc điện phổ biến nhất như công tắc điện đơn, công tắc điện âm tường,… Mời bạn cùng theo dõi!

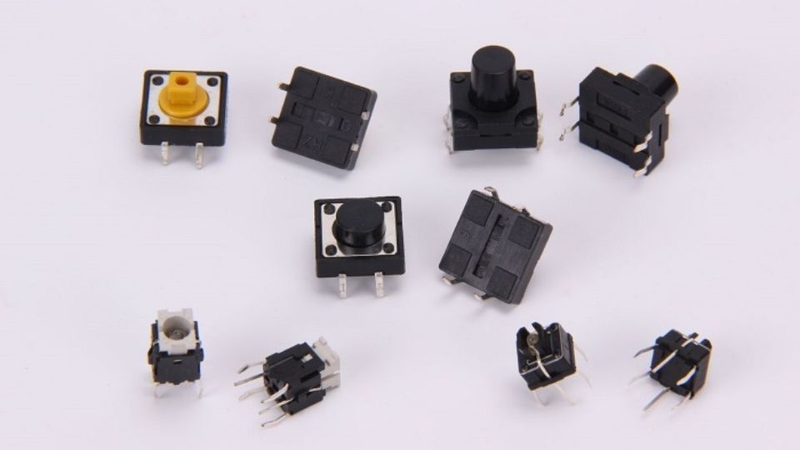

Công tắc điện là gì?

Công tắc điện là một thiết bị cơ bản trong hệ thống điện của mọi gia đình, được sử dụng để điều khiển các thiết bị điện như đèn, quạt,… Công tắc điện hoạt động dựa trên nguyên tắc ngắt/mở mạch điện. Khi công tắc ở trạng thái "mở", mạch điện bị ngắt, dòng điện không thể lưu thông và thiết bị điện không hoạt động. Ngược lại, khi công tắc ở trạng thái "đóng", mạch điện được kết nối, cho phép dòng điện đi qua và cung cấp năng lượng cho thiết bị.

Cách đấu công tắc điện

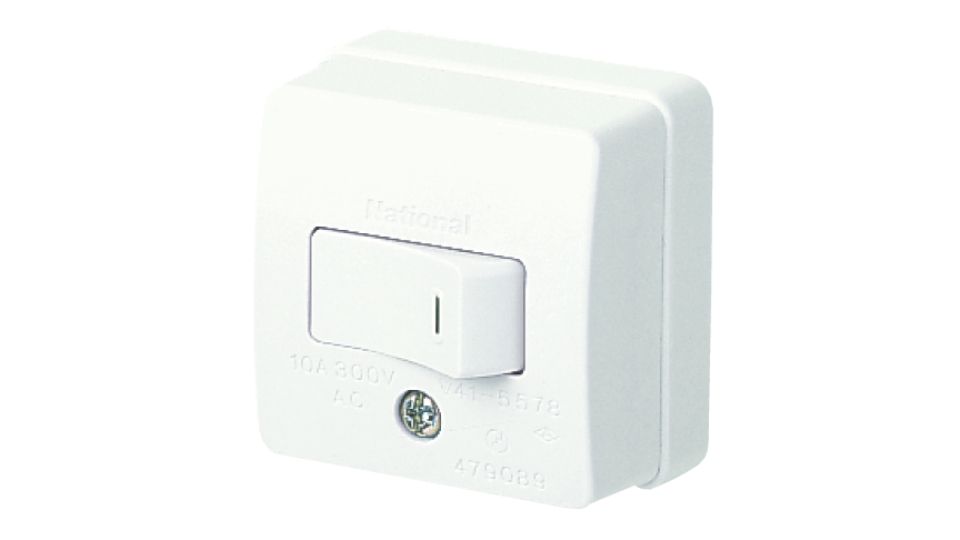

Cách đấu công tắc điện đơn

Bước 1: Tắt nguồn điện

Trước khi thực hiện đấu nối, bạn hãy tắt nguồn điện để đảm bảo an toàn cho bản thân.

Bước 2: Chuẩn bị dụng cụ

Bạn hãy chuẩn bị những dụng cụ cần thiết như sau: 1 bộ công tắc điện đơn âm tường, 1 thiết bị điện cầu đấu nối (đui đèn, bóng đèn,…), dây điện, kìm cắt dây, tua vít, bút thử điện.

Bước 3: Đấu nối công tắc

• Kết nối dây điện vào công tắc theo màu sắc tương ứng: dây màu trắng là dây trung tính (dây nguội), dây màu đỏ là dây pha (dây nóng).
• Tuốt đầu dây pha và dây trung tính cách lõi đồng tầm 1cm để vừa với chân đấu và không để lộ dây đồng ra ngoài.
• Đấu 2 dây nóng vào 2 chân của công tắc.
• Đấu 1 dây nóng từ công tắc với 1 chân đấu của đui đèn, sau đó đấu dây nguội với chân còn lại của đui đèn.
• Kết nối 2 đầu dây nóng và dây nguội còn lại với nguồn điện.

Bước 4: Gắn công tắc vào ổ âm tường

Bạn hãy đặt công tắc vào ổ âm tường và dùng tua vít để cố định công tắc.

Bước 5: Kiểm tra

• Sau khi đấu nối xong, bạn hãy dùng bút thử điện để kiểm tra nguồn điện.
• Bật công tắc kiểm tra xem công tắc hoạt động đúng cách hay không.

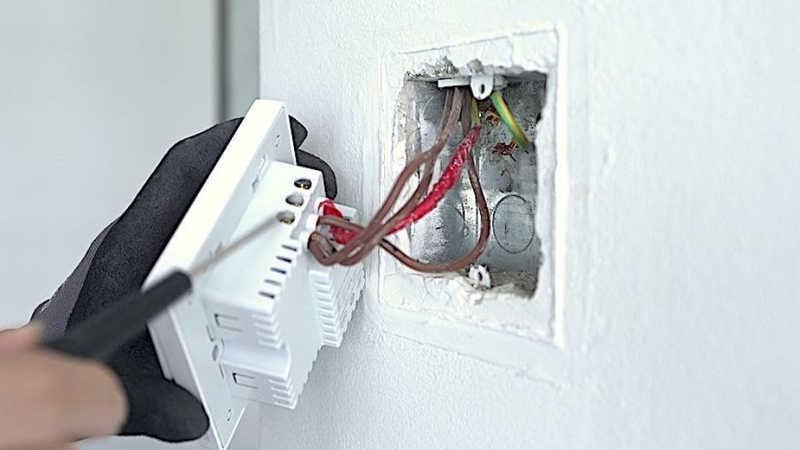

Cách đấu công tắc điện âm tường

Bước 1: Tắt nguồn điện

Hãy đảm bảo nguồn điện đã được tắt để giữ an toàn.

Bước 2: Chuẩn bị dụng cụ

Bạn cần chuẩn bị: 1 công tắc 2 chiều, dây dẫn, tua vít, kìm cắt dây, bút thử điện.

Bước 3: Xác định vị trí dây nối

Đế điện âm bao gồm 2 cặp dây là 1 cặp dây nối đèn và 1 cặp dây nguồn.

Bước 4: Đấu nối công tắc

• Đấu nối dây lửa nguồn với 1 đầu của công tắc, từ đầu còn lại của công tắc, dùng đoạn dây dẫn có 3 đầu nối các đầu ổ cắm 2 và ổ cắm 3 còn lại.
• Đấu nối dây lửa của đèn với 1 đầu của công tắc, tiếp theo đấu dây nguồn còn lại vào ổ cắm 3, dùng dây điện nối 2 đầu của ổ cắm 2 và ổ cắm 3.
• Đấu nối dây nguội của bóng đèn với đầu còn lại của ổ cắm 3.
• Dùng tua vít để cố định lại các đầu nối.

Bước 5: Kiểm tra

• Bạn hãy mở và đóng công tắc để kiểm tra kết nối, đảm bảo các ổ cắm hoạt động ổn định.
• Lắp đặt nắp che để tăng tính thẩm mỹ và bảo vệ công tắc, ổ cắm.

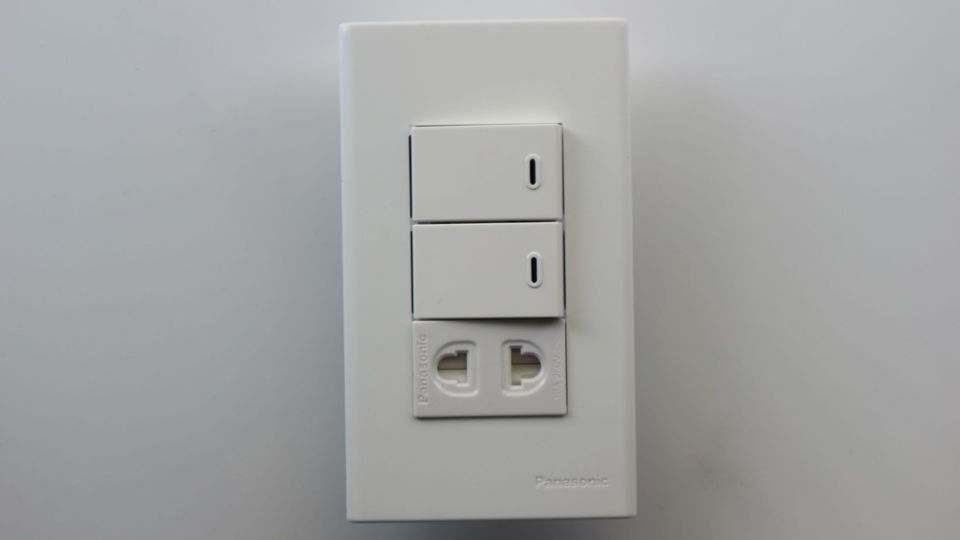

Cách đấu công tắc điện có 2 công tắc và 1 ổ cắm

Bước 1: Chuẩn bị dụng cụ

Bạn hãy chuẩn bị những dụng cụ sau: cầu chì, bộ công tắc, bóng đèn, ổ cắm, dây điện, khoan vít, tua vít, kìm cắt dây, băng keo điện, bút thử điện.

Bước 2: Xác định dây dẫn điện

Bạn cần xác định các dây dẫn điện trong bảng điện:

• Dây nguồn: Dây dẫn điện từ nguồn điện đến bảng điện.
• Dây điều khiển: Dây dẫn điện từ bảng điện đến công tắc.
• Dây ra nguồn: Dây dẫn điện từ bảng điện đến ổ cắm.

Bước 3: Đấu nối bảng điện 2 công tắc và 1 ổ cắm

• Đấu nguồn vào: Kết nối dây nguồn từ nguồn điện đến bảng điện theo đúng tiêu chuẩn.
• Kết nối dây ra nguồn đến công tắc 1: Đấu dây ra nguồn với công tắc 1.
• Kết nối dây ra từ công tắc 1 đến công tắc 2: Đấu dây ra từ công tắc 2 đến ổ cắm.
• Một đầu công tắc và một đầu nguồn điện đấu nối với bóng điện.

Bước 4: Kiểm tra

Bạn dùng bút thử điện để kiểm tra nguồn điện giữa các đấu nối. Hãy đảm bảo công tắc hoạt động bình thường.

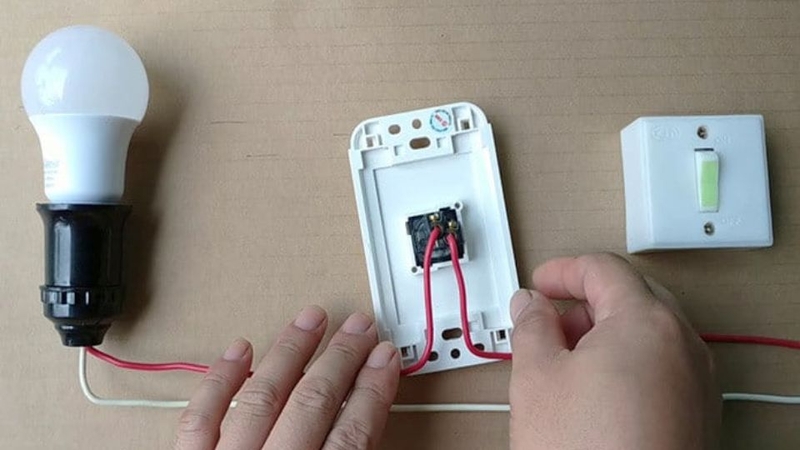

Cách đấu công tắc điện có 1 công tắc và 1 bóng đèn

Bước 1: Tắt nguồn điện

Đảm bảo nguồn điện đã được tắt trước khi tiến hành đấu nối.

Bước 2: Chuẩn bị dụng cụ

Chuẩn bị các dụng cụ như: công tắc, cầu chì, ổ cắm điện, bóng đèn, dây điện, tua vít, bút thử điện.

Bước 3: Tiến hành đấu nối

• Đấu nối trực tiếp dây điện dương với cầu chì, tiếp đó dây điện dương này sẽ được nối trực tiếp với công tắc điện và ổ cắm.
• Đấu dây điện âm vào đầu còn lại của bóng đèn, dây nối âm nối vào đầu còn lại của ổ cắm.

Cách đấu công tắc điện có 2 công tắc và 2 bóng đèn âm tường

Bước 1: Tắt nguồn điện

Đảm bảo nguồn điện đã được tắt trước khi tiến hành đấu nối.

Bước 2: Tiến hành đấu nối

• Đấu nối 1 đầu dây lửa với 1 đầu công tắc, tiếp theo dùng một đoạn dây nối để đấu từ công tắc 1 qua công tắc 2.
• Đấu nối đầu còn lại của công tắc 1 với đầu của dây lửa đèn 1.
• Đấu nối đầu dây lửa đèn 2 với đầu công tắc còn lại.
• Đấu nối 2 dây nguội đèn còn lại với dây nguội của công tắc, sau đó dùng băng dính điện để cố định và lắp hộp bảo vệ công tắc.
• Đấu nối dây dẫn và dây nguồn của công tắc với 2 đầu của 2 đui đèn.

Bước 3: Kiểm tra

Cấp nguồn cho công tắc và kiểm tra xem đèn có sáng hay không.

Lưu ý an toàn khi đấu công tắc điện

• Không đấu nối khi nguồn điện chưa được ngắt: Đây là nguyên tắc an toàn quan trọng nhất khi làm việc với điện.
• Sử dụng dụng cụ cách điện: Đảm bảo tất cả các dụng cụ mà bạn sử dụng đều có tay cầm cách điện để tránh nguy cơ bị điện giật.
• Không đấu nối sai cực: Việc đấu nối sai có thể gây chập điện hoặc hư hỏng thiết bị.
• Kiểm tra kỹ sau khi đấu nối: Trước khi bật lại nguồn điện, hãy luôn kiểm tra kỹ các đầu nối và đảm bảo rằng không có dây nào bị lỏng hoặc hở.

Các tình huống thường gặp và cách xử lý

Công tắc không hoạt động sau khi đấu

Nếu công tắc không hoạt động sau khi đấu nối, hãy kiểm tra lại các đầu dây nối, đảm bảo rằng chúng được siết chặt và không bị lỏng. Bạn cũng nên kiểm tra nguồn điện để chắc chắn rằng có điện cấp vào công tắc.

Công tắc bị nóng khi sử dụng

Công tắc bị nóng có thể do dây nối không chặt, tạo ra tiếp xúc kém. Trong trường hợp này, bạn cần kiểm tra và siết lại các đầu nối. Nếu vấn đề này vẫn còn thì có thể công tắc bị lỗi và cần được thay thế.

Công tắc phát ra tia lửa khi bật/tắt

Hiện tượng này thường xảy ra khi có sự chênh lệch điện áp lớn hoặc do công tắc đã bị mòn. Bạn cần thay thế công tắc mới và đảm bảo đấu nối đúng cách.

Tạm kết

Trên đây là hướng dẫn cụ thể các cách đấu công tắc điện dành cho bạn. Hy vọng rằng bài viết trên hữu ích với bạn. Hãy ghi nhớ những lưu ý quan trọng khi thực hiện đấu nối để đảm bảo an toàn cho bản thân và những người xung quanh nhé! Theo dõi FPT Shop thường xuyên để cập nhật nhiều mẹo hay!
