MCCB là gì? Tìm hiểu chi tiết về thiết bị bảo vệ quan trọng trong hệ thống điện

MCCB là một trong những thiết bị bảo vệ điện không thể thiếu trong các công trình dân dụng và công nghiệp. Thiết bị này giúp ngắt dòng điện tự động khi xảy ra quá tải, ngắn mạch hoặc sự cố nguy hiểm. Vậy MCCB là gì, cấu tạo gồm những bộ phận nào và nó hoạt động như thế nào để đảm bảo an toàn cho hệ thống điện hiện nay? Cùng FPT Shop khám phá nhé.

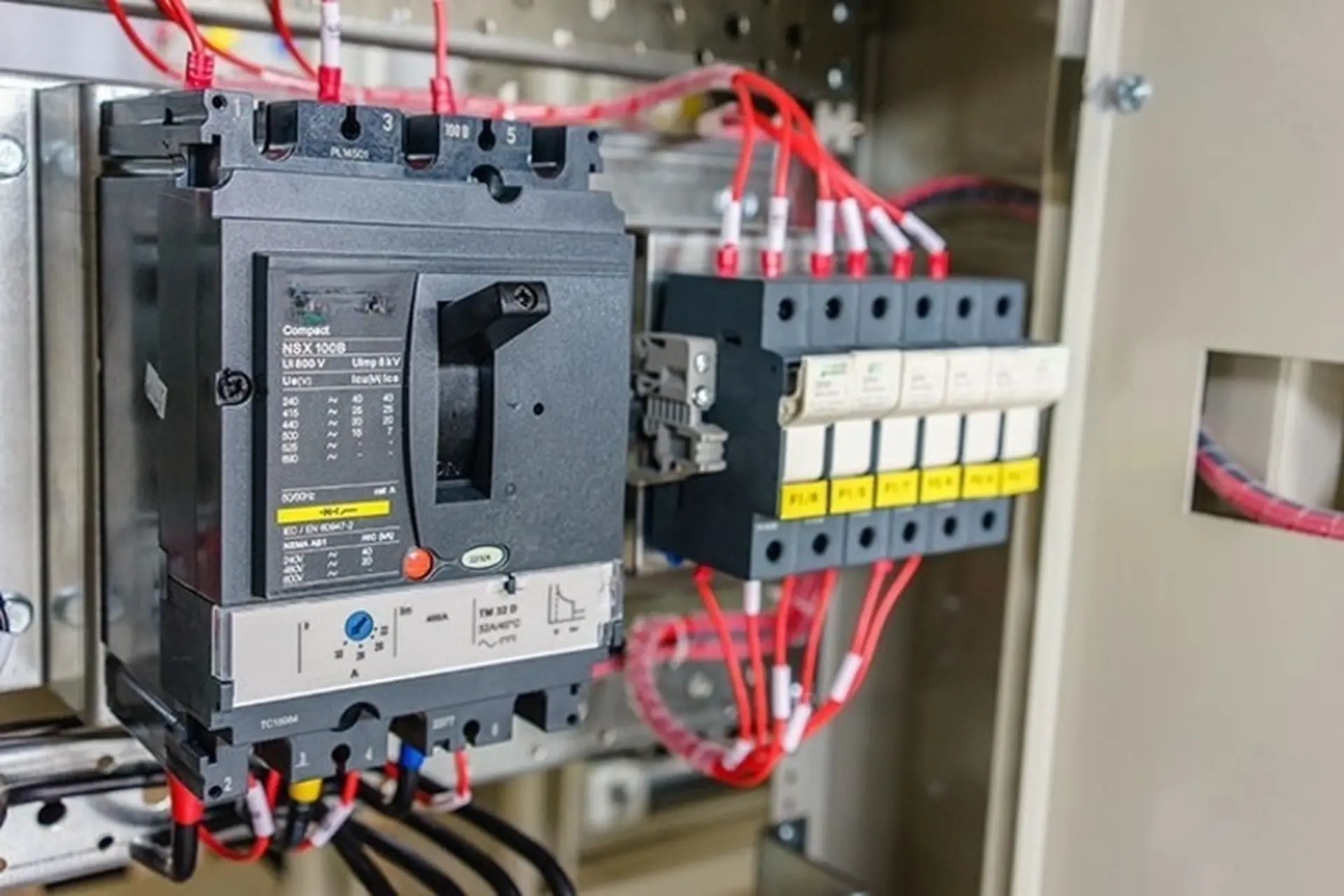

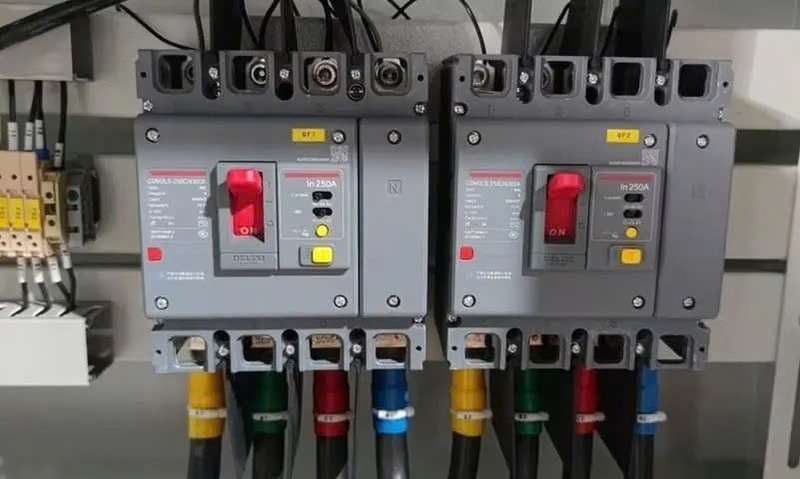

MCCB là gì?

Thuật ngữ MCCB là viết tắt của Molded Case Circuit Breaker, tạm dịch là aptomat khối hay cầu dao tự động dạng khối. Đây là một thiết bị bảo vệ điện quan trọng, có chức năng ngắt mạch tự động khi phát hiện dòng điện vượt quá giới hạn cho phép hoặc xảy ra ngắn mạch.

Khi nói đến MCCB là gì, ta có thể hiểu đơn giản rằng: MCCB là “người gác cổng” cho hệ thống điện, giúp ngăn chặn các sự cố điện gây hại cho thiết bị, dây dẫn và con người. Thiết bị này thường được dùng trong hệ thống điện công nghiệp, nhà máy, tòa nhà lớn, hoặc ở những nơi có công suất cao mà các loại MCB thông thường không đáp ứng được.

MCCB có thể bảo vệ mạch từ 15A đến 2500A, với khả năng ngắt dòng ngắn mạch lên đến 100kA, nên nó phù hợp cho những môi trường yêu cầu độ an toàn cao.

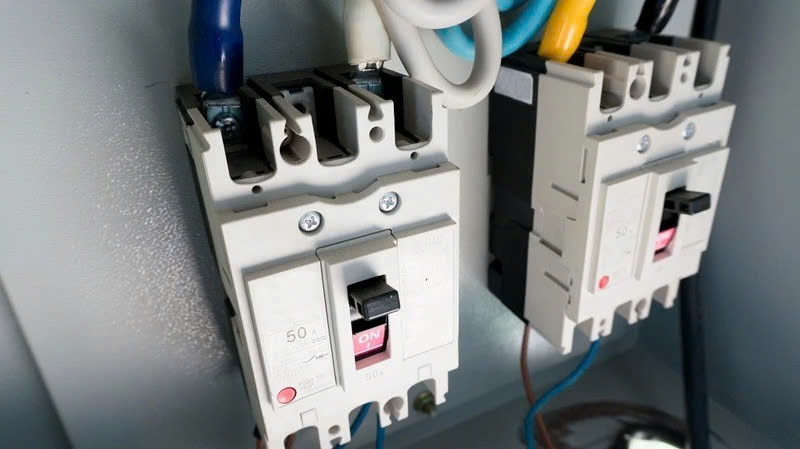

Cấu tạo của MCCB

Để hiểu rõ hơn MCCB là gì, chúng ta cần nắm được cấu tạo cơ bản của nó. Một MCCB thường bao gồm các bộ phận chính sau:

Vỏ (Molded Case): Là phần vỏ nhựa cách điện, được làm từ vật liệu chịu nhiệt, chống cháy. Vỏ giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường và đảm bảo an toàn khi vận hành.
Tiếp điểm (Contacts): Gồm tiếp điểm tĩnh và tiếp điểm động. Khi MCCB hoạt động, hai tiếp điểm này sẽ đóng hoặc mở để cho phép hoặc ngắt dòng điện.
Cơ cấu truyền động (Operating Mechanism): Dùng để điều khiển đóng hoặc ngắt MCCB bằng tay hoặc bằng cơ chế tự động khi có sự cố.
Hệ thống bảo vệ (Trip Unit): Đây là phần quan trọng nhất, gồm hai bộ phận chính:
- Bảo vệ quá tải (Thermal Trip): Hoạt động dựa trên nguyên lý giãn nở của kim loại khi nhiệt độ tăng do dòng điện quá lớn.
- Bảo vệ ngắn mạch (Magnetic Trip): Sử dụng lực từ sinh ra bởi dòng điện lớn đột ngột để kích hoạt ngắt mạch tức thời.

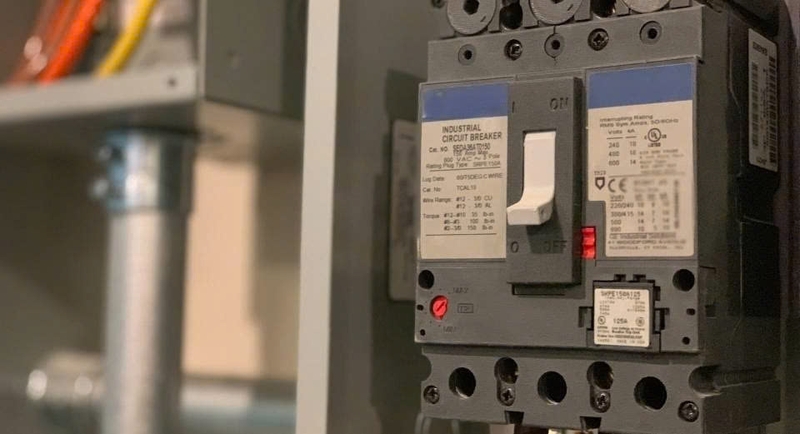

Nguyên lý hoạt động của MCCB

Sau khi hiểu MCCB là gì và cấu tạo, ta có thể dễ dàng hình dung nguyên lý hoạt động của nó.

Khi dòng điện chạy qua MCCB ở mức bình thường, các tiếp điểm được đóng lại, cho phép điện năng truyền đến các thiết bị tiêu thụ. Tuy nhiên, khi có quá tải hoặc ngắn mạch, bộ phận bảo vệ sẽ kích hoạt cơ chế ngắt mạch:

Trường hợp quá tải: Nhiệt lượng sinh ra làm thanh lưỡng kim (bimetal) uốn cong, đẩy chốt ngắt, khiến tiếp điểm mở ra.
Trường hợp ngắn mạch: Dòng điện tăng đột ngột tạo ra lực từ mạnh, kích hoạt bộ phận ngắt tức thời để cắt nguồn điện.

Toàn bộ quá trình diễn ra trong vài phần nghìn giây, giúp bảo vệ mạch điện khỏi cháy nổ hoặc hư hỏng.

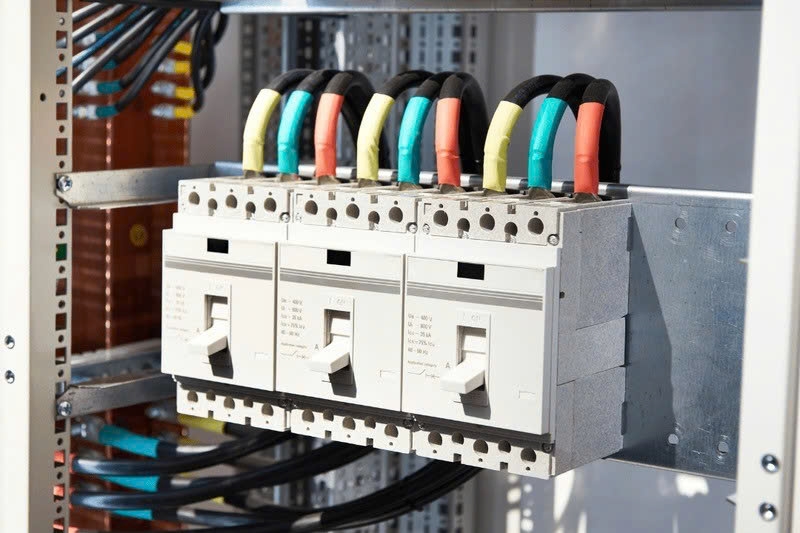

Phân loại MCCB

Khi tìm hiểu MCCB là gì, ta cần biết rằng MCCB được chia thành nhiều loại khác nhau, tùy theo tiêu chí sử dụng:

Theo dòng điện định mức

MCCB loại nhỏ: Dưới 100A, thường dùng cho các tòa nhà, hệ thống điện dân dụng.
MCCB loại trung: Từ 100A – 800A, phổ biến trong nhà xưởng, khu công nghiệp.
MCCB loại lớn: Trên 800A, dùng trong hệ thống điện tổng hoặc nhà máy lớn.

Theo số cực

2 cực (2P): Dành cho nguồn 1 pha.
3 cực (3P): Dành cho nguồn 3 pha phổ biến trong công nghiệp.
4 cực (4P): Thường dùng cho hệ thống có dây trung tính (neutral).

Theo chức năng bảo vệ

MCCB bảo vệ quá tải và ngắn mạch.
MCCB bảo vệ rò điện, có thêm chức năng chống giật.
MCCB có thể điều chỉnh được dòng định mức, phù hợp với nhiều ứng dụng linh hoạt.

Ứng dụng của MCCB

Biết MCCB là gì giúp ta nhận ra nó có mặt trong hầu hết các hệ thống điện hiện đại. Một số ứng dụng phổ biến gồm:

Trong công nghiệp: Bảo vệ tủ điện, máy móc công suất lớn, động cơ và dây chuyền sản xuất.
Trong dân dụng: Lắp đặt ở bảng điện tổng, bảo vệ toàn bộ hệ thống điện nhà ở hoặc tòa nhà cao tầng.
Trong hạ tầng năng lượng: Sử dụng trong trạm biến áp, hệ thống phân phối điện trung và hạ thế.
Trong năng lượng tái tạo: MCCB cũng được ứng dụng trong hệ thống điện mặt trời, điện gió để bảo vệ inverter và pin năng lượng.

So sánh MCCB với MCB

Một câu hỏi thường gặp khi tìm hiểu MCCB là gì là: “MCCB khác MCB ở điểm nào?”

Tiêu chí	MCB	MCCB
Dòng điện định mức	Dưới 100A	Lên đến 2500A
Khả năng ngắt ngắn mạch	Tối đa 10kA	Lên đến 100kA
Ứng dụng	Hộ gia đình, văn phòng nhỏ	Nhà máy, xưởng, tòa nhà lớn
Kích thước	Nhỏ gọn	Lớn hơn, chắc chắn hơn
Giá thành	Rẻ hơn	Cao hơn do công suất lớn

Từ bảng trên, ta thấy MCCB phù hợp hơn trong các hệ thống điện có tải lớn hoặc yêu cầu độ an toàn cao, trong khi MCB thích hợp cho hệ thống dân dụng nhỏ.

Cách lựa chọn MCCB phù hợp

Khi đã hiểu rõ MCCB là gì, bước tiếp theo là chọn loại phù hợp với nhu cầu. Dưới đây là một số yếu tố cần xem xét:

Dòng điện định mức (In): Phải lớn hơn dòng tải thực tế để tránh ngắt mạch giả.
Dòng cắt ngắn mạch (Icu): Cần phù hợp với khả năng chịu đựng của hệ thống điện.
Điện áp định mức (Ue): Thường từ 240V đến 690V tùy loại MCCB.
Số cực: Chọn đúng theo hệ thống điện 1 pha hoặc 3 pha.
Thương hiệu và chất lượng: Nên chọn MCCB của các hãng uy tín như Schneider, LS, ABB, Mitsubishi, Panasonic...

Ngoài ra, bạn nên chú ý đến môi trường sử dụng (nhiệt độ, độ ẩm, bụi...) vì điều này ảnh hưởng đến tuổi thọ của thiết bị.

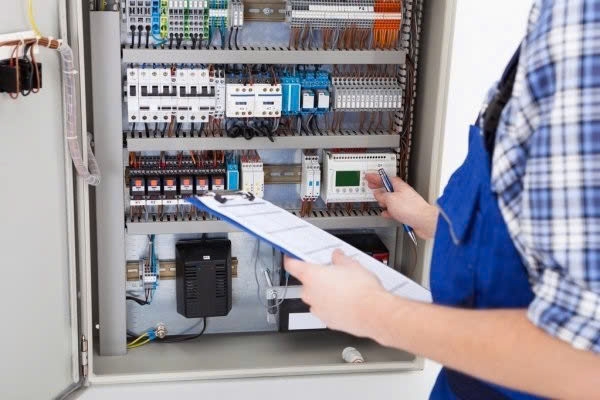

Lưu ý khi lắp đặt và bảo dưỡng MCCB

Để MCCB hoạt động bền bỉ, an toàn, cần tuân thủ một số nguyên tắc:

Ngắt nguồn điện hoàn toàn trước khi lắp đặt.
Kiểm tra vị trí và chiều lắp đúng theo hướng dẫn của nhà sản xuất.
Đảm bảo siết chặt đầu nối để tránh phát nhiệt tại điểm tiếp xúc.
Không để MCCB tiếp xúc với môi trường ẩm ướt hoặc có hóa chất ăn mòn.
Kiểm tra định kỳ: Sau mỗi 6 tháng đến 1 năm, nên vệ sinh và kiểm tra khả năng ngắt, độ bám tiếp điểm, và tình trạng cơ khí.]

Ưu điểm và hạn chế của MCCB

Ưu điểm

Bảo vệ hệ thống điện toàn diện (quá tải, ngắn mạch, rò điện).
Dễ thao tác và thay thế.
Có thể điều chỉnh được dòng cắt theo yêu cầu.
Độ bền cơ khí và điện cao, tuổi thọ lâu dài.

Hạn chế

Giá thành cao hơn MCB.
Kích thước lớn, chiếm không gian trong tủ điện.
Cần người có chuyên môn để lắp đặt đúng chuẩn.

Một số thương hiệu MCCB phổ biến tại Việt Nam

Schneider Electric (Pháp): Được đánh giá cao nhờ độ bền và khả năng bảo vệ ổn định.
Mitsubishi (Nhật Bản): Thiết kế chắc chắn, hiệu suất cao.
ABB (Thụy Sĩ): Tích hợp công nghệ hiện đại, phù hợp cho nhà máy và khu công nghiệp.
LS (Hàn Quốc): Giá thành hợp lý, hoạt động ổn định.
Panasonic (Nhật Bản): Dễ lắp đặt, thích hợp cho dân dụng và thương mại.

Kết luận

Qua bài viết này, bạn đã hiểu rõ MCCB là gì – một thiết bị bảo vệ không thể thiếu trong hệ thống điện hiện đại. MCCB giúp đảm bảo an toàn cho con người, thiết bị và toàn bộ mạng lưới điện bằng khả năng ngắt mạch nhanh chóng khi có sự cố.

Việc lựa chọn, lắp đặt và bảo dưỡng MCCB đúng cách không chỉ giúp kéo dài tuổi thọ thiết bị mà còn giảm nguy cơ cháy nổ điện, mang lại sự an tâm cho người sử dụng.

Nếu bạn đang lên kế hoạch cho hệ thống điện gia đình hay công nghiệp, hãy nhớ rằng hiểu MCCB là gì và cách sử dụng đúng sẽ giúp bạn tối ưu hiệu quả và bảo vệ toàn diện cho công trình điện của mình.
