CAD là gì? Vai trò và ứng dụng phần mềm CAD trong thiết kế và gia công hiện đại

Trong thiết kế kỹ thuật và sản xuất hiện đại, việc sử dụng phần mềm hỗ trợ ngày càng trở nên phổ biến và cần thiết. Trong số đó, nhiều người thắc mắc CAD là gì và vì sao phần mềm này lại đóng vai trò quan trọng đến vậy. Với khả năng tạo bản vẽ kỹ thuật chính xác, mô hình hóa 3D và hỗ trợ lập trình gia công CNC, CAD đang dần trở thành công cụ không thể thiếu trong nhiều lĩnh vực như cơ khí, xây dựng, kiến trúc và sản xuất công nghiệp.

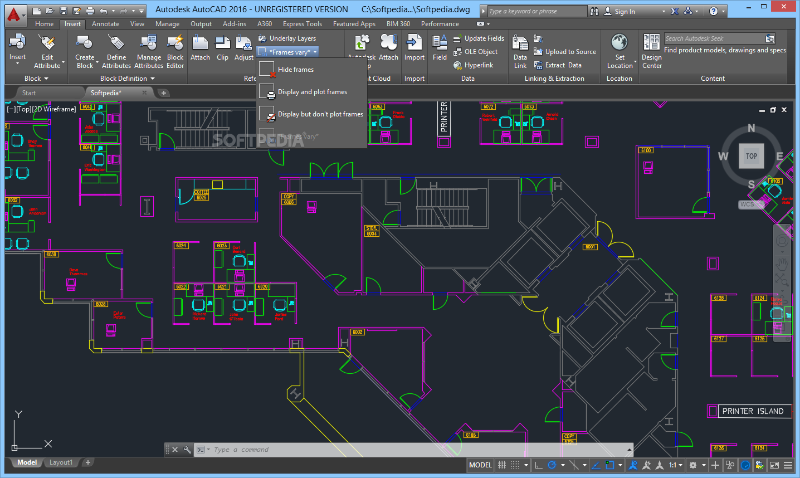

CAD là gì?

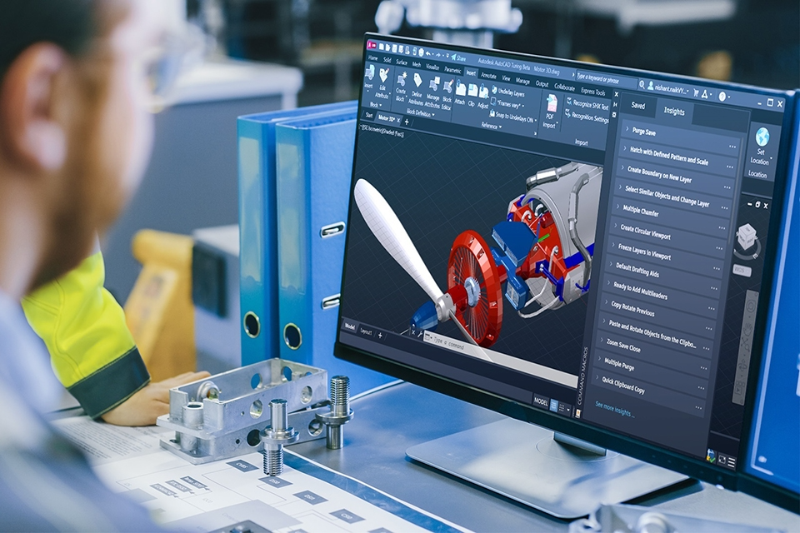

CAD (viết tắt của Computer Aided Design) là phần mềm thiết kế hỗ trợ bằng máy tính, cho phép người dùng tạo, chỉnh sửa và mô phỏng các bản vẽ kỹ thuật dưới dạng 2D hoặc 3D. Với khả năng trực quan hóa chi tiết và tối ưu hóa thiết kế, CAD đã trở thành một công cụ không thể thiếu trong nhiều lĩnh vực như cơ khí, xây dựng, kiến trúc, thiết kế công nghiệp và gia công CNC.

So với phương pháp vẽ tay truyền thống, CAD mang lại sự chính xác vượt trội và tiết kiệm đáng kể thời gian thiết kế. Các kỹ sư, nhà thiết kế có thể nhanh chóng mô hình hóa sản phẩm, kiểm tra cấu trúc, chỉnh sửa chi tiết và xuất bản vẽ kỹ thuật với độ tin cậy cao. Bên cạnh đó, CAD còn cho phép tích hợp với các hệ thống như CAM (Computer-Aided Manufacturing), CNC hoặc dữ liệu từ máy quét 3D, giúp quy trình thiết kế - sản xuất trở nên liền mạch và hiệu quả hơn bao giờ hết.

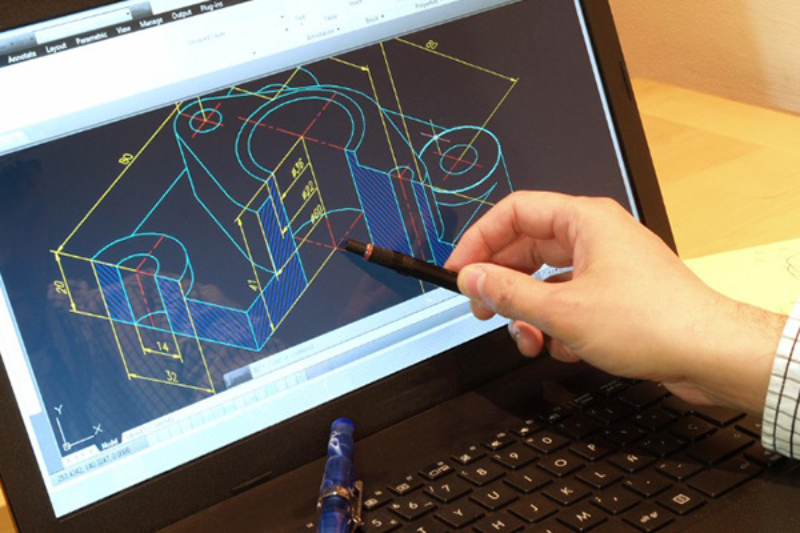

CAD có vai trò gì trong thiết kế và sản xuất?

Bạn đã hiểu rõ CAD là gì. Vậy CAD có vai trò như thế nào? Việc ứng dụng phần mềm CAD không chỉ đơn thuần là “vẽ đẹp hơn” mà còn mang lại những lợi ích thực tế cho doanh nghiệp và kỹ sư trong công việc hàng ngày:

• Tăng năng suất thiết kế: Các thao tác được tự động hóa, dễ sao chép, sửa đổi và cập nhật bản vẽ, từ đó giúp rút ngắn thời gian làm việc.
• Đảm bảo độ chính xác cao: CAD hỗ trợ đo kích thước, gán dung sai, mô phỏng chuyển động hoặc kiểm tra va chạm, giúp bản thiết kế luôn đạt tiêu chuẩn kỹ thuật.
• Giảm thiểu sai sót và lãng phí: Phát hiện lỗi thiết kế trước khi đưa vào sản xuất, tránh phải sửa chữa hoặc làm lại gây tốn kém.
• Tăng khả năng cộng tác: Dễ dàng chia sẻ file, làm việc nhóm và phối hợp giữa các bộ phận như thiết kế, gia công, lắp ráp.
• Tối ưu cho gia công CNC: CAD là bước tiền đề quan trọng để tạo ra chương trình CAM - CNC, giúp máy móc gia công chính xác theo đúng bản thiết kế đã lập.

Phân loại phần mềm CAD phổ biến hiện nay

Hiện nay, phần mềm CAD (Computer Aided Design) được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là thiết kế kỹ thuật và sản xuất. Dựa vào chức năng và mục đích sử dụng, phần mềm CAD được phân thành 3 nhóm chính:

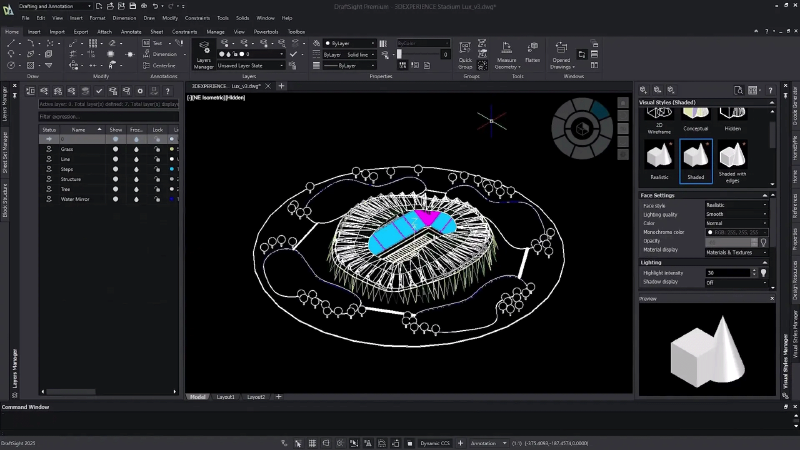

Phần mềm CAD 2D

Loại phần mềm này chuyên dùng để tạo ra bản vẽ kỹ thuật 2 chiều, mô tả chi tiết về hình dạng, kích thước và bố cục sản phẩm. CAD 2D thường được ứng dụng trong xây dựng, kiến trúc và thiết kế cơ khí cơ bản, với ưu điểm là dễ học, dễ sử dụng và phù hợp với các bản thiết kế đơn giản.

Ví dụ: AutoCAD (2D), DraftSight, LibreCAD.

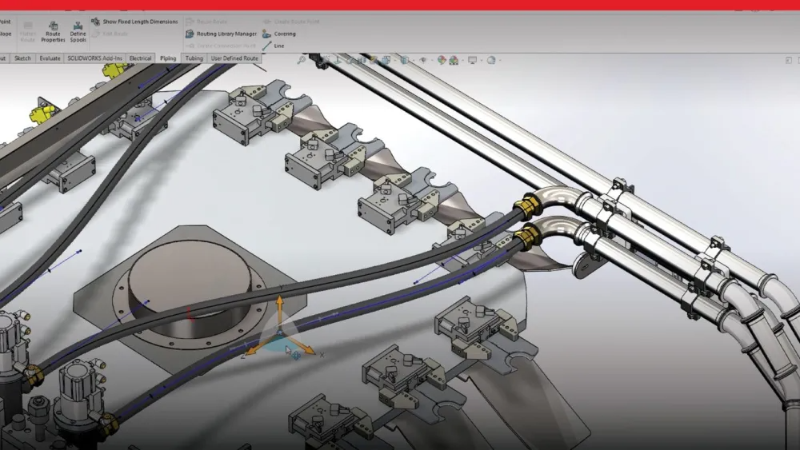

Phần mềm CAD 3D

CAD 3D cho phép người dùng tạo mô hình không gian 3 chiều, có thể xoay, quan sát ở nhiều góc độ và mô phỏng chuyển động, lắp ráp sản phẩm. Phần mềm CAD 3D được sử dụng trong thiết kế sản phẩm, kỹ thuật cơ khí, công nghiệp ô tô, hàng không và chế tạo khuôn mẫu.

Ví dụ: SolidWorks, Autodesk Inventor, PTC Creo, Fusion 360.

Phần mềm CAD/CAM

Đây là loại phần mềm tích hợp cả chức năng thiết kế (CAD) và lập trình gia công (CAM), giúp tạo mô hình thiết kế và chuyển đổi trực tiếp sang mã lệnh điều khiển máy CNC. Phần mềm CAD/CAM được sử dụng trong các quy trình sản xuất hiện đại, đòi hỏi độ chính xác cao và hiệu suất lớn như gia công kim loại, nhựa, gỗ…

Ví dụ: NX Siemens, Mastercam, Fusion 360, SolidCAM.

Tầm quan trọng của CAD trong gia công CNC

Phần mềm CAD đóng vai trò nền tảng trong quy trình gia công CNC. Nhờ khả năng thiết kế chi tiết chính xác và chuyển đổi dễ dàng sang lập trình CAM, CAD giúp tối ưu toàn bộ quá trình sản xuất:

• Tăng hiệu quả thiết kế: Cho phép mô phỏng sản phẩm, phát hiện lỗi và điều chỉnh nhanh chóng trước khi đưa vào sản xuất.
• Kết nối trực tiếp với máy CNC: Các bản vẽ CAD được sử dụng để lập trình đường chạy dao, giúp giảm thời gian chuẩn bị và tăng độ chính xác.
• Cải thiện chất lượng sản phẩm: Thiết kế chi tiết, độ chính xác cao giúp sản phẩm hoàn thiện có bề mặt tốt và hạn chế sai số.
• Tiết kiệm chi phí và thời gian: Tối ưu hóa thiết kế giúp giảm nguyên vật liệu dư thừa và công đoạn sửa chữa.

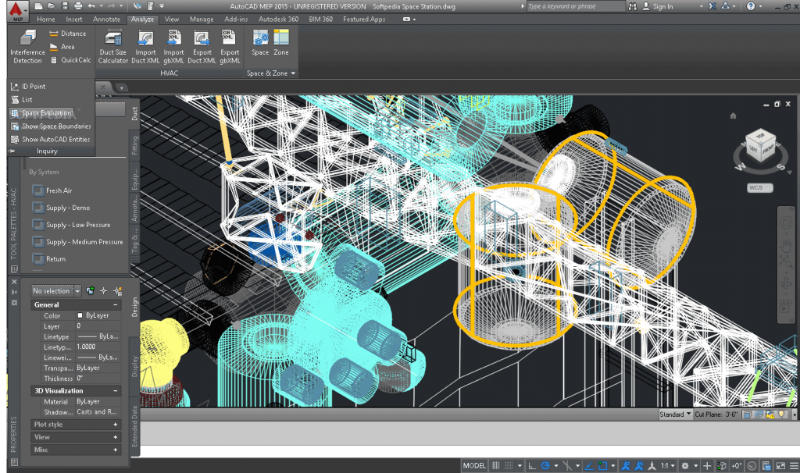

Ưu điểm khi sử dụng phần mềm CAD là gì?

Dựa trên thực tế ứng dụng trong thiết kế và sản xuất, phần mềm CAD mang lại nhiều lợi ích rõ rệt cho cá nhân và doanh nghiệp:

Nâng cao chất lượng sản phẩm

Phần mềm CAD cho phép tạo ra các bản vẽ kỹ thuật với độ chính xác cao, thể hiện đầy đủ thông số, kích thước, dung sai và cấu trúc sản phẩm. Nhờ đó, sản phẩm được thiết kế đúng tiêu chuẩn kỹ thuật, hạn chế tối đa sai sót trong quá trình sản xuất và lắp ráp.

Tăng năng suất lao động

CAD hỗ trợ nhiều thao tác tự động như sao chép, chỉnh sửa, đo kích thước và xuất bản vẽ, giúp người thiết kế tiết kiệm thời gian đáng kể. Đồng thời, việc thao tác trên máy tính giúp xử lý nhanh khối lượng lớn bản vẽ và dữ liệu kỹ thuật.

Giảm thiểu chi phí sản xuất

Phát hiện lỗi thiết kế ngay từ giai đoạn mô phỏng giúp tránh lãng phí nguyên vật liệu và chi phí sửa chữa trong quá trình sản xuất thực tế. Bên cạnh đó, CAD giúp tối ưu hóa cấu trúc sản phẩm để giảm bớt chi tiết thừa và nâng cao hiệu quả gia công.

Tăng khả năng cạnh tranh

Nhờ thiết kế nhanh, chính xác và hiệu quả, doanh nghiệp sử dụng CAD có thể rút ngắn thời gian phát triển sản phẩm, cải thiện chất lượng đầu ra và nâng cao tính chuyên nghiệp. Đây là yếu tố then chốt để tăng lợi thế cạnh tranh trên thị trường hiện nay.

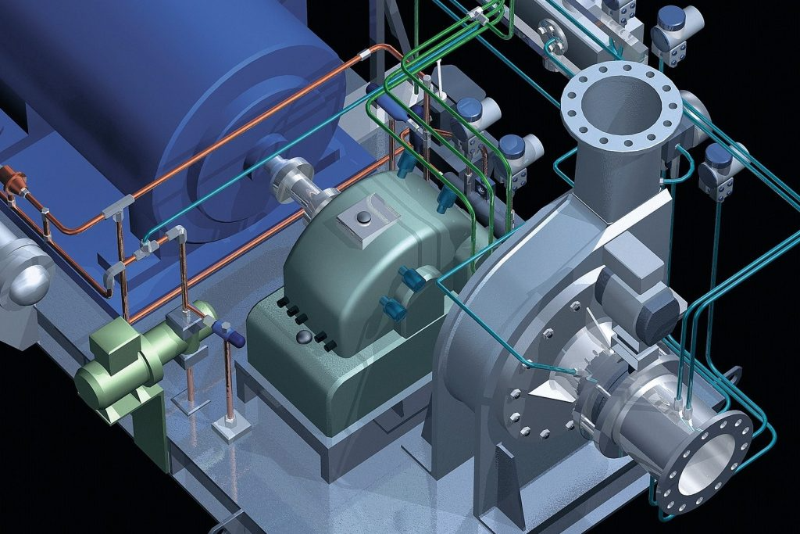

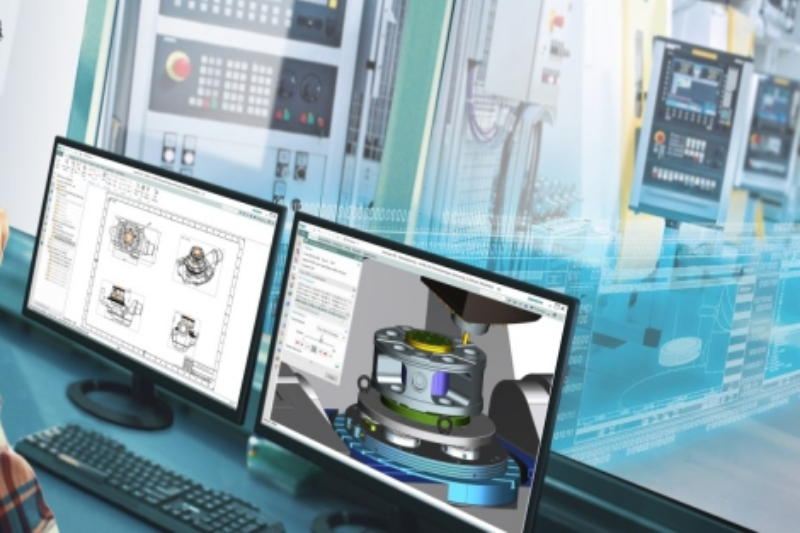

Ứng dụng CAD trong gia công CNC

Trong lĩnh vực gia công CNC, phần mềm CAD đóng vai trò trung tâm, giúp tạo ra dữ liệu đầu vào chính xác cho máy CNC vận hành hiệu quả. Một số ứng dụng cụ thể bao gồm:

Cơ khí chế tạo

CAD được sử dụng để thiết kế các chi tiết máy như trục, bánh răng, vỏ hộp số, thân máy... với độ chi tiết cao, đảm bảo khả năng lắp ráp và vận hành ổn định sau khi gia công.

Gia công khuôn mẫu

Trong ngành khuôn mẫu, CAD giúp thiết kế khuôn cho sản phẩm nhựa, kim loại hoặc đúc áp lực. Việc mô phỏng và kiểm tra sự khớp nối giữa các chi tiết khuôn ngay trên phần mềm giúp giảm rủi ro sai lệch khi đưa vào sản xuất thực tế.

Sản xuất điện - điện tử

CAD được ứng dụng trong thiết kế bảng mạch in (PCB), vỏ linh kiện, giá đỡ mạch hoặc bộ phận truyền nhiệt. Thiết kế chính xác giúp đảm bảo kích thước đồng bộ giữa các bộ phận, hỗ trợ gia công hiệu quả.

Khắc CNC và tạo hình nghệ thuật

Phần mềm CAD giúp tạo ra các mô hình 3D phục vụ cho điêu khắc trên gỗ, đá, kim loại hoặc tạo hình logo, bảng hiệu, sản phẩm trang trí. Các bản thiết kế chi tiết trên CAD cho phép máy CNC khắc họa hình ảnh với độ chính xác và độ sâu theo yêu cầu.

Kết luận

Tóm lại, hiểu rõ CAD là gì sẽ giúp bạn nắm bắt được xu hướng thiết kế - sản xuất hiện đại, đồng thời tận dụng được tối đa sức mạnh công nghệ trong công việc. Với những lợi ích vượt trội về độ chính xác, tốc độ và hiệu quả, CAD chính là công cụ thiết yếu cho mọi kỹ sư, nhà thiết kế và doanh nghiệp sản xuất ngày nay.
