Altium Designer: Phần mềm thiết kế mạch PCB chuyên nghiệp và mạnh mẽ cho kỹ sư điện tử

Giữa hàng loạt phần mềm thiết kế mạch điện tử hiện nay, Altium Designer nổi bật nhờ khả năng kết hợp mạnh mẽ giữa thiết kế, mô phỏng và quản lý linh kiện trong cùng một nền tảng. Với giao diện thân thiện, công cụ này giúp kỹ sư tối ưu quy trình làm việc, giảm sai sót và tạo ra những bản mạch chính xác, chuyên nghiệp.

Altium Designer là gì?

Altium Designer là sản phẩm được phát triển bởi Altium Limited, một trong những công ty phần mềm điện tử hàng đầu thế giới. Phần mềm này được tạo ra nhằm phục vụ cho quá trình thiết kế PCB (Printed Circuit Board – mạch in), cho phép kỹ sư quản lý toàn bộ dự án từ khâu sơ đồ mạch cho đến khâu sản xuất.

Điểm đặc biệt của Altium nằm ở khả năng kết hợp giữa các công cụ thiết kế logic, thiết kế vật lý và mô phỏng trong cùng một nền tảng duy nhất. Người dùng có thể dễ dàng chuyển đổi giữa các chế độ xem 2D và 3D, giúp đánh giá bố cục linh kiện một cách trực quan và giảm thiểu sai sót trong sản xuất. Phần mềm còn hỗ trợ tối ưu chuỗi cung ứng bằng cách liên tục cập nhật dữ liệu linh kiện, giúp người dùng tiết kiệm chi phí và thời gian đáng kể.

Các tính năng nổi bật của Altium Designer

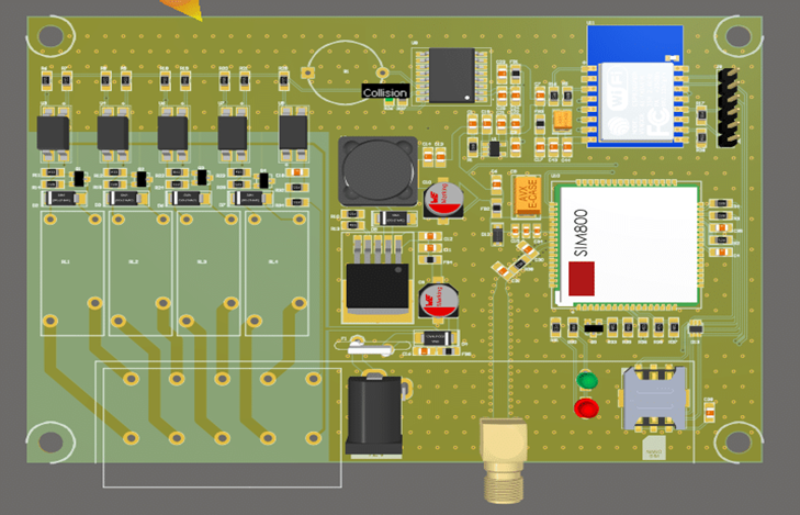

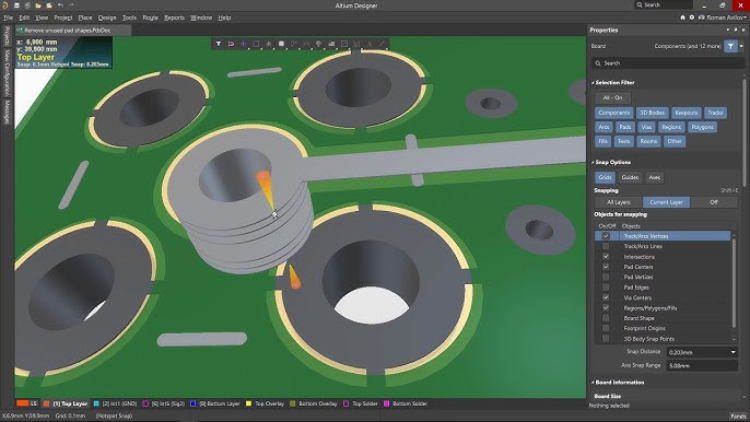

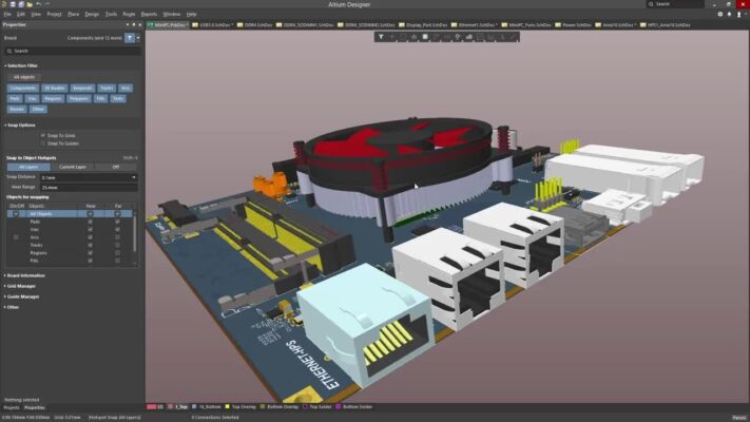

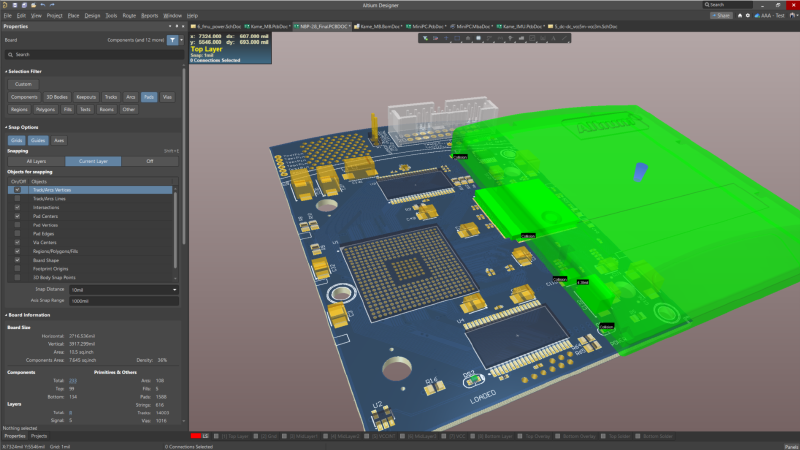

Khả năng mô phỏng 3D mạnh mẽ và chính xác

Một trong những điểm thu hút người dùng của Altium chính là công cụ mô phỏng 3D nâng cao. Nhờ khả năng hiển thị chi tiết các linh kiện trên bo mạch, kỹ sư có thể dễ dàng quan sát, kiểm tra bố trí và phát hiện các vấn đề tiềm ẩn trước khi sản xuất thực tế. Việc chuyển đổi linh hoạt giữa chế độ 2D và 3D không chỉ giúp tối ưu thiết kế mà còn hỗ trợ kiểm tra tính tương thích của linh kiện trong không gian giới hạn của mạch.

Kiểm tra và phát hiện lỗi thiết kế hiệu quả

Độ chính xác là yếu tố cốt lõi trong thiết kế mạch điện tử. Altium tích hợp hệ thống kiểm tra quy tắc thiết kế (DRC), tự động rà soát toàn bộ mạch để phát hiện các lỗi điện hoặc vi phạm quy chuẩn. Khi có sự cố, phần mềm sẽ thông báo cụ thể vị trí và loại lỗi để người dùng dễ dàng điều chỉnh. Nhờ đó, quá trình thiết kế trở nên đáng tin cậy hơn, giảm thiểu tối đa rủi ro trong giai đoạn sản xuất hàng loạt.

Hệ thống quản lý thư viện linh kiện thống nhất

Một điểm mạnh khác của Altium là khả năng quản lý thư viện linh kiện tập trung. Thay vì phải tìm kiếm linh kiện rời rạc, kỹ sư có thể truy cập kho dữ liệu thống nhất chứa hàng nghìn mô hình linh kiện điện tử được cập nhật thường xuyên. Điều này giúp tiết kiệm thời gian, đảm bảo tính đồng nhất giữa các dự án và hạn chế tối đa lỗi khi sử dụng linh kiện không tương thích.

Thiết kế phân cấp và hỗ trợ mạch nhiều lớp

Khi làm việc với các dự án phức tạp, khả năng phân cấp thiết kế và quản lý mạch nhiều lớp của Altium trở nên vô cùng hữu ích. Mỗi phần của mạch có thể được tách riêng để xử lý, sau đó liên kết lại thành hệ thống hoàn chỉnh. Nhờ cách tổ chức khoa học này, kỹ sư dễ dàng kiểm soát luồng tín hiệu, tối ưu không gian và đảm bảo hiệu năng ổn định cho toàn bộ mạch.

Giao diện thân thiện, thao tác mượt mà

Altium được đánh giá cao nhờ giao diện người dùng trực quan, giúp kỹ sư dễ dàng tiếp cận dù là người mới hay chuyên gia. Các công cụ được bố trí hợp lý, cho phép thực hiện thao tác kéo thả, chỉnh sửa hoặc kết nối linh kiện nhanh chóng. Sự tối ưu này không chỉ tăng tốc độ làm việc mà còn giúp người dùng tập trung hơn vào quá trình sáng tạo và cải tiến thiết kế.

Hỗ trợ làm việc nhóm và lưu trữ đám mây

Một trong những xu hướng tất yếu của ngành kỹ thuật là làm việc từ xa và cộng tác trực tuyến. Altium Designer hỗ trợ tính năng chia sẻ dự án qua nền tảng đám mây, giúp nhiều kỹ sư có thể cùng chỉnh sửa, cập nhật và quản lý dữ liệu thời gian thực. Điều này đặc biệt hữu ích cho các nhóm phát triển sản phẩm quốc tế, nơi sự phối hợp liên tục là yếu tố then chốt để đảm bảo tiến độ.

Yêu cầu cấu hình khi cài đặt Altium Designer

Để phần mềm vận hành ổn định và mang lại hiệu suất cao nhất, thiết bị của bạn nên đáp ứng cấu hình đề xuất sau:

• Hệ điều hành: Windows 10 (64-bit) hoặc phiên bản mới hơn.
• Bộ xử lý: Intel Core i7 hoặc CPU có hiệu năng tương đương.
• Bộ nhớ RAM: Tối thiểu 16GB để xử lý dự án lớn.
• Dung lượng lưu trữ: Cần khoảng 20GB trống, ưu tiên sử dụng ổ SSD để tăng tốc độ truy xuất dữ liệu.
• Màn hình hiển thị: Độ phân giải từ 2560x1440 trở lên giúp hiển thị chi tiết mạch rõ nét.
• Card đồ họa: Hỗ trợ DirectX 10+, khuyến nghị GeForce GTX 1060 hoặc Radeon RX 470 để mô phỏng 3D mượt mà.

Việc trang bị thiết bị đủ mạnh sẽ giúp bạn làm việc ổn định, đặc biệt khi xử lý các bản thiết kế có độ phức tạp cao.

Cách tải và cài đặt Altium Designer

Để sử dụng Altium Designer hiệu quả, bạn cần tải và cài đặt phần mềm đúng cách để tránh lỗi trong quá trình khởi chạy. Dưới đây là hướng dẫn chi tiết từng bước giúp bạn cài đặt phần mềm nhanh chóng và an toàn.

Bước 1: Truy cập trang web chính thức của Altium

Trước hết, bạn hãy mở trình duyệt và truy cập vào trang chủ của Altium tại địa chỉ www.altium.com.

Tại đây, bạn có thể tìm thấy phiên bản mới nhất của Altium Designer. Việc tải trực tiếp từ trang web chính thức giúp đảm bảo tính an toàn của tệp cài đặt, đồng thời tránh rủi ro về lỗi hoặc phần mềm độc hại từ nguồn không đáng tin cậy.

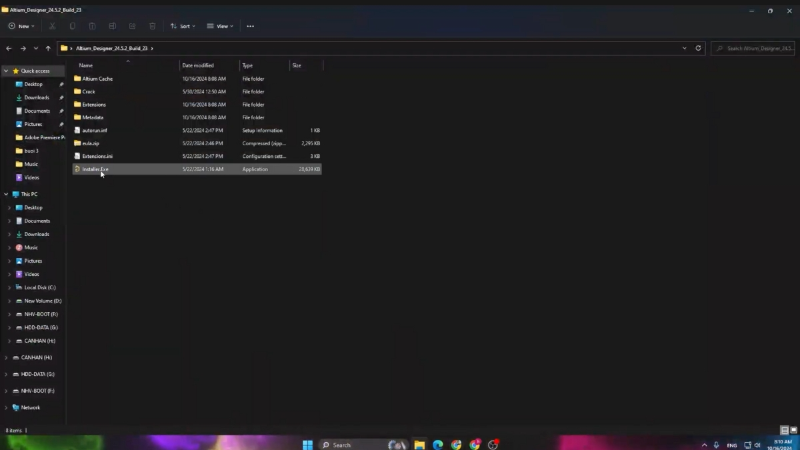

Bước 2: Tải bộ cài đặt Altium Designer

Sau khi truy cập trang web, bạn chọn mục Download và nhấn vào tùy chọn Altium Designer. Hệ thống sẽ tự động tải về bộ cài đặt phù hợp với phiên bản hệ điều hành của bạn. Sau khi tải xong, bạn hãy mở tệp cài đặt để bắt đầu quá trình cài đặt.

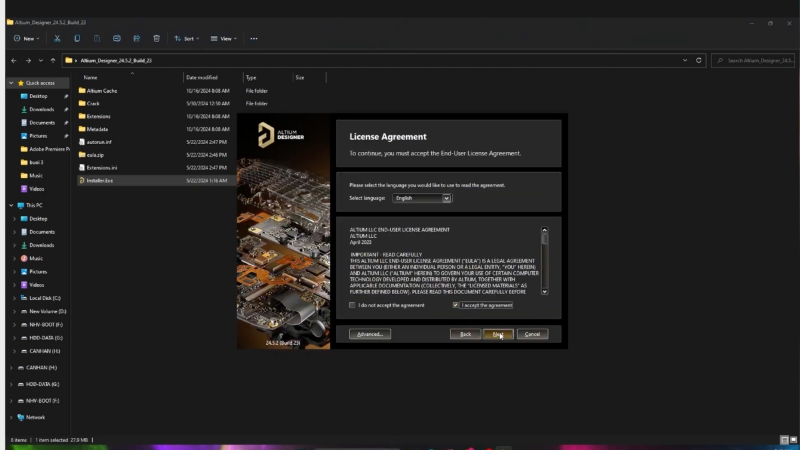

Bước 3: Khởi động trình cài đặt và đồng ý điều khoản sử dụng

Khi trình cài đặt xuất hiện, hệ thống sẽ hiển thị thỏa thuận cấp phép sử dụng (License Agreement). Bạn cần đánh dấu vào ô “I accept the agreement” để xác nhận đồng ý với các điều khoản. Sau đó, nhấn Next để tiếp tục chuyển sang bước kế tiếp.

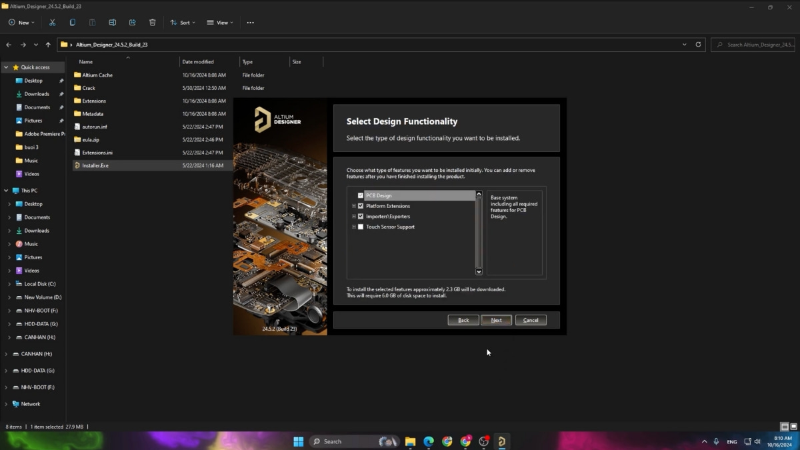

Bước 4: Lựa chọn thành phần cần cài đặt

Ở bước này, Altium Designer cho phép bạn tùy chọn các thành phần và gói hỗ trợ cài đặt.

• Nếu bạn chỉ cần sử dụng những tính năng cơ bản, có thể bỏ chọn một số tùy chọn phụ để tiết kiệm dung lượng ổ đĩa.
• Ngược lại, nếu bạn là kỹ sư chuyên nghiệp hoặc thường xuyên thiết kế mạch phức tạp, nên giữ nguyên các lựa chọn mặc định để đảm bảo phần mềm hoạt động đầy đủ tính năng.

Sau khi điều chỉnh xong, bạn nhấn Next để chuyển sang phần cài đặt.

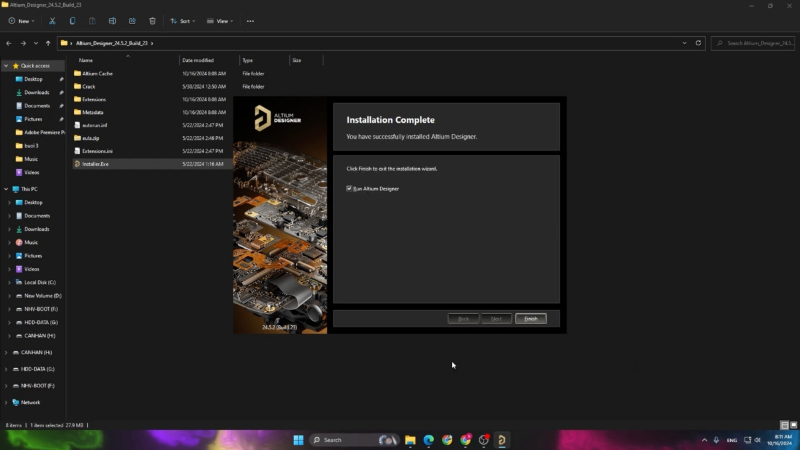

Bước 5: Tiến hành cài đặt phần mềm

Khi đã hoàn tất việc tùy chỉnh, bạn chọn Install để bắt đầu quá trình cài đặt Altium Designer. Hệ thống sẽ tự động cài đặt các tệp cần thiết trong vài phút tùy vào tốc độ ổ đĩa của bạn. Sau khi quá trình cài đặt hoàn tất, nhấn Finish để kết thúc và khởi động phần mềm.

Bước 6: Đăng nhập hoặc tạo tài khoản Altium

Sau khi cài đặt thành công, bạn mở phần mềm Altium Designer. Tại giao diện đăng nhập, bạn có thể sử dụng tài khoản Altium sẵn có hoặc chọn Create Account để đăng ký mới qua email. Khi đăng nhập thành công, bạn có thể bắt đầu tạo dự án thiết kế đầu tiên của mình và khám phá toàn bộ tính năng mạnh mẽ mà phần mềm mang lại.

Bước 7: Kiểm tra và cập nhật phiên bản mới nhất

Để đảm bảo phần mềm luôn hoạt động ổn định và tương thích với các tiêu chuẩn mới, bạn nên kiểm tra bản cập nhật định kỳ. Vào mục Help > Check for Updates để xem có phiên bản mới nào khả dụng không. Việc cập nhật thường xuyên giúp cải thiện hiệu suất, bổ sung thư viện linh kiện và khắc phục các lỗi kỹ thuật.

Kết luận

Altium Designer là phần mềm thiết kế mạch điện tử toàn diện, giúp người dùng tối ưu mọi giai đoạn từ ý tưởng đến sản xuất. Với giao diện thân thiện, khả năng mô phỏng 3D chính xác, cùng hệ thống quản lý linh kiện thông minh, Altium mang đến giải pháp hiệu quả cho cả kỹ sư cá nhân lẫn doanh nghiệp. Nếu bạn đang tìm kiếm công cụ thiết kế PCB chuyên nghiệp, Altium chắc chắn là lựa chọn đáng đầu tư để nâng cao hiệu suất và chất lượng sản phẩm.

Để tận dụng tối đa sức mạnh của Altium Designer, bạn cần một thiết bị có cấu hình mạnh mẽ và khả năng xử lý đồ họa ổn định. Hãy đến FPT Shop để chọn mua máy tính, laptop và linh kiện công nghệ chính hãng, được bảo hành toàn diện và hỗ trợ kỹ thuật tận tâm.
