Hình chiếu là một khái niệm quan trọng trong toán học và nhiều lĩnh vực khác. Phương pháp này giúp biểu diễn vật thể phức tạp bằng cách sử dụng tia chiếu để tái hiện hình dạng, kích thước và mối quan hệ giữa các phần của vật thể trên một mặt phẳng. Để tìm hiểu rõ hơn hình chiếu là gì, mời bạn theo dõi bài viết dưới đây của FPT Shop.

Hình chiếu là gì?

Hình chiếu là gì? Hình chiếu là hình dùng để biểu diễn vật thể ba chiều trên mặt phẳng hai chiều bằng cách sử dụng các tia sáng hoặc đường thẳng để truyền thông tin về hình dạng và kích thước của vật thể. Phương pháp này giúp chúng ta hiểu rõ hơn về cách đối tượng xuất hiện từ các góc nhìn khác nhau. Hình chiếu không chỉ phổ biến trong lĩnh vực kỹ thuật mà còn ứng dụng rộng rãi trong kiến trúc, nghệ thuật và cả y học.

Trong cuộc sống hàng ngày, hình chiếu đóng vai trò quan trọng trong việc chuyển đổi ý tưởng từ mô hình 3D sang bản vẽ hoặc hình ảnh. Điều này giúp các kỹ sư, nhà thiết kế, họa sĩ diễn đạt ý tưởng của mình một cách rõ ràng và chính xác.

Ví dụ, khi bạn nhìn một chiếc cốc từ phía trên, hình chiếu của nó trên mặt phẳng là hình tròn, trong khi từ phía cạnh, hình chiếu là một hình chữ nhật.

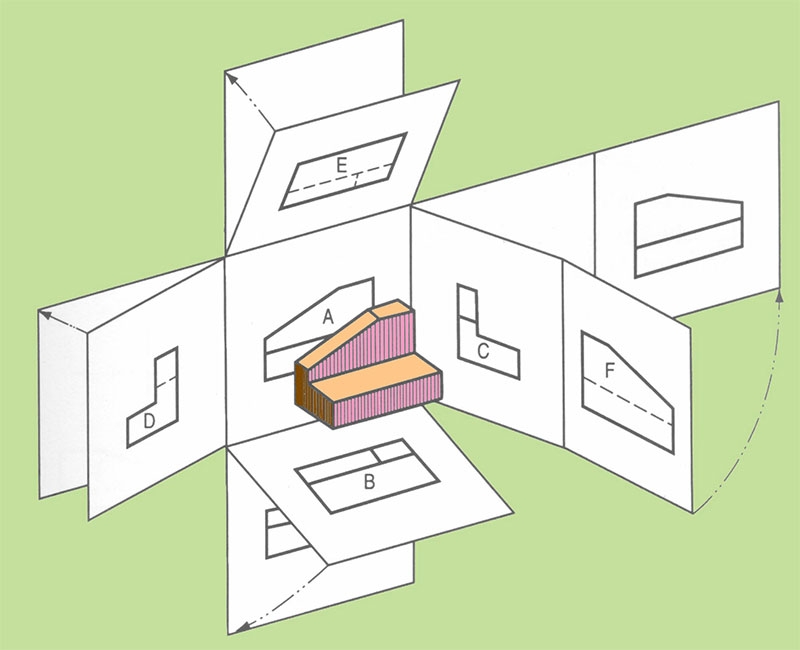

Phân loại hình chiếu

Hình chiếu có thể quan sát ở nhiều góc độ khác nhau như: Đứng, cạnh, bằng. Mỗi loại hình chiếu phục vụ cho những mục đích riêng. Hãy cùng FPT Shop tìm hiểu về các loại hình chiếu qua nội dung dưới đây:

Hình chiếu đứng

Hình chiếu đứng mô tả mặt trước của vật thể, là góc nhìn chính diện, được sử dụng phổ biến nhất trong các bản vẽ kỹ thuật. Phương pháp này tập trung vào việc thể hiện chiều cao và chiều rộng, giúp người xem hình dung được hình dạng tổng thể của vật thể từ góc nhìn trực diện.

Ví dụ, hình chiếu đứng của một tòa nhà sẽ hiển thị mặt tiền của nó, thể hiện rõ các chi tiết như cửa sổ và cửa chính.

Hình chiếu cạnh

Hình chiếu cạnh mô tả mặt bên của vật thể, giúp cung cấp thông tin về chiều sâu và chiều cao. Đây là một phần quan trọng trong việc hiểu toàn bộ cấu trúc của đối tượng, đặc biệt khi cần mô phỏng các chi tiết phức tạp.

Trong ngành cơ khí, hình chiếu cạnh thường được sử dụng để hiển thị các yếu tố như lỗ khoan, khe rãnh hoặc các bộ phận lắp ráp nằm bên hông sản phẩm.

Hình chiếu bằng

Hình chiếu bằng là phương pháp biểu diễn mặt trên của vật thể, cung cấp cái nhìn toàn diện về chiều rộng và chiều dài. Đây là loại hình chiếu thường thấy trong quy hoạch kiến trúc và thiết kế nội thất, nơi cần thể hiện bố cục không gian một cách rõ ràng.

Tổng hợp các phép chiếu trong hình học

Bên cạnh thắc mắc hình chiếu là gì thì những phép chiếu cũng là điều được khá nhiều người quan tâm. Các phép chiếu được sử dụng để biểu diễn vật thể ba chiều trên mặt phẳng hai chiều một cách khoa học và rõ ràng. Các phép chiếu chính bao gồm phép chiếu xuyên tâm, phép chiếu song song và phép chiếu vuông góc. Dưới đây là đặc điểm của từng phép chiếu cụ thể:

Phép chiếu xuyên tâm

Đây là phép chiếu mà các tia chiếu hội tụ về một điểm gọi là tâm chiếu. Loại phép chiếu này thường được sử dụng trong hội họa và kiến trúc để tạo ra các bức vẽ phối cảnh, giúp tái hiện hình ảnh chân thực, gần gũi với góc nhìn tự nhiên của con người.

Phép chiếu song song

Trong phép chiếu này, các tia chiếu luôn song song với nhau, thường được ứng dụng trong các bản vẽ kỹ thuật để duy trì tỷ lệ và kích thước chính xác. Phép chiếu song song là nền tảng cho việc thiết kế bản đồ, đồ họa và mô hình kiến trúc.

Phép chiếu vuông góc

Loại phép chiếu này được sử dụng phổ biến trong kỹ thuật và cơ khí. Các tia chiếu vuông góc với mặt phẳng giúp đảm bảo tính chính xác trong hình dạng và kích thước của vật thể, rất cần thiết trong sản xuất và chế tạo.

Nhờ các phép chiếu này, chúng ta có thể phân tích và hiểu sâu hơn về đặc điểm của vật thể.

Hướng dẫn cách tìm hình chiếu nhanh, chính xác nhất

Để xác định hình chiếu chính xác, điều quan trọng nhất là bạn cần nắm vững nguyên lý cơ bản của từng phép chiếu và áp dụng chúng vào đúng hoàn cảnh. Hình chiếu của một điểm hoặc vật thể phụ thuộc vào mối quan hệ giữa đối tượng, mặt phẳng và đường chiếu.

Xác định hình chiếu của điểm lên đường thẳng nhanh

Hình chiếu của một điểm lên đường thẳng là giao điểm của tia vuông góc từ điểm đó với đường thẳng cho trước. Đây là một phép toán khá thông dụng, giúp xác định hình chiếu của điểm:

Để tìm hình chiếu của một điểm P (x1, y1) lên đường thẳng có phương trình tổng quát ax + by + c = 0, bạn cần làm theo các bước sau:

• Bước 1: Xác định đường thẳng vuông góc với đường chiếu

Đường thẳng này phải đi qua điểm P (x1, y1) và vuông góc với đường thẳng cho trước. Độ dốc của nó là −a/b nếu b≠0.

• Bước 2: Thiết lập phương trình của đường vuông góc

Sử dụng độ dốc vừa tìm và điểm P, viết phương trình đường thẳng dưới dạng y - y1 = m (x - x1), trong đó m là độ dốc.

• Bước 3: Giải hệ phương trình

Giải hệ gồm hai phương trình: Đường thẳng ban đầu và đường vuông góc. Điểm giao giữa hai đường này chính là hình chiếu cần tìm.

Ví dụ minh họa:

Cho điểm P (4, 2) và đường thẳng y = 2x - 3:

• Đường thẳng vuông góc có độ dốc -½ và phương trình tương ứng là y - 2 = -1/2 (x - 4).
• Giải hệ phương trình:

y = 2x - 3

y = -1/2(x - 4) + 2

Ta được kết quả x = 13/3 và y = 23/3. Vậy hình chiếu của điểm P (4, 2) lên đường thẳng là (13/3, 23/3).

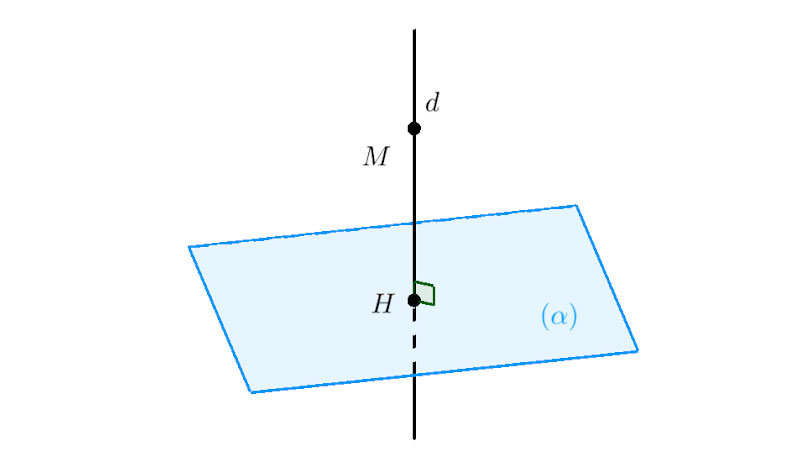

Xác định hình chiếu của điểm lên mặt phẳng

Tương tự, để tìm hình chiếu của điểm P (x1, y1, z1) lên mặt phẳng có phương trình ax + by + cz + d = 0, bạn cần thực hiện các bước sau:

• Bước 1: Xác định đường thẳng vuông góc với mặt phẳng

Đường này đi qua điểm P và vuông góc với mặt phẳng. Tham số của phương trình là:

x = x1 + at, y = y1 + bt, z = z1 + ct

Trong đó, t là tham số tự do.

• Bước 2: Tìm giao điểm

Thay phương trình tham số của đường thẳng vào phương trình mặt phẳng, giải để tìm ra giá trị t.

• Bước 3: Tìm tọa độ hình chiếu

Sử dụng giá trị t để tìm tọa độ điểm giao, chính là hình chiếu.

Ví dụ minh họa

Cho điểm P (1, 2, 3) và mặt phẳng 2x - y + z - 4 = 0.

• Phương trình đường vuông góc là: x = 1 + 2t, y = 2 - t, z = 3 + t.
• Thay vào phương trình mặt phẳng: 2(1 + 2t) - (2 - t) + (3 + t) - 4 = 0. Tìm được t = -1.
• Tọa điểm giao điểm là (-1, 3, 2).

Vậy hình chiếu của điểm P (1, 2, 3) lên mặt phẳng là (-1, 3, 2).

Trên đây là hai cách xác định hình chiếu nhanh, chính xác mà bạn có thể tham khảo để phục vụ trong từng mục đích cá nhân.

Các ứng dụng của hình chiếu trong thực tiễn

Hình chiếu mang lại giá trị thực tiễn to lớn trong nhiều lĩnh vực của đời sống. Dưới đây là một số ứng dụng phổ biến của hình chiếu trong đời sống.

Kỹ thuật công nghiệp

Hình chiếu đóng vai trò quan trọng trong việc tạo ra các bản vẽ kỹ thuật chi tiết. Các kỹ sư cơ khí và xây dựng sử dụng hình chiếu thẳng góc để xác định kích thước chính xác của các bộ phận. Ví dụ, khi sản xuất một động cơ, bản vẽ kỹ thuật với các hình chiếu vuông góc giúp đảm bảo rằng từng chi tiết được chế tạo đúng với thiết kế ban đầu. Điều này không chỉ tiết kiệm thời gian mà còn giảm chi phí phát sinh do lỗi kỹ thuật.

Lĩnh vực kiến trúc

Bên cạnh đó, trong ngành kiến trúc, các nhà thiết kế cũng sử dụng hình chiếu phối cảnh để tạo ra các bản vẽ trực quan. Điều này giúp khách hàng hình dung được không gian sống trước khi công trình hoàn thành. Những hình ảnh chi tiết từ các bản vẽ hình chiếu giúp nhà thầu và khách hàng có cái nhìn đồng nhất về dự án, giảm thiểu sự hiểu lầm trong quá trình thi công. Hình chiếu giúp kiến trúc sư trình bày ý tưởng một cách trực quan, từ bản vẽ mặt bằng đến phối cảnh 3D của toàn bộ công trình.

Nghệ thuật và giải trí

Hình chiếu phối cảnh được sử dụng rộng rãi để tạo cảm giác chân thực trong tranh vẽ và thiết kế đồ họa. Các họa sĩ sử dụng kỹ thuật này để thể hiện chiều sâu và tỷ lệ của các đối tượng, mang lại trải nghiệm sống động cho người xem.

Ngoài ra, trong ngành công nghiệp phim ảnh, hình chiếu 3D được sử dụng để xây dựng các cảnh quay thực tế ảo hoặc tạo hiệu ứng thị giác hấp dẫn. Những bộ phim bom tấn như "Avatar" hay "The Avengers" đều tận dụng hình chiếu để mô phỏng các không gian tưởng tượng, đưa người xem vào thế giới hoàn toàn mới.

Trong lĩnh vực y học

Hình chiếu cũng có vai trò đặc biệt trong y học, nhất là trong công nghệ chụp X-quang và MRI. Các phép chiếu giúp bác sĩ phân tích hình ảnh hai chiều từ các bộ phận cơ thể ba chiều, từ đó phát hiện sớm các vấn đề về sức khỏe, đưa ra phương pháp điều trị chính xác. Ví dụ, hình chiếu trong X-quang giúp bác sĩ nhìn thấy cấu trúc xương, trong khi MRI cung cấp hình ảnh chi tiết về các mô mềm và cơ quan nội tạng.

Lĩnh vực địa lý

Bản đồ được tạo ra nhờ các phép chiếu địa lý, chuyển đổi dữ liệu từ bề mặt cong của trái đất sang bản vẽ phẳng. Những bản đồ này giúp các nhà khoa học và kỹ sư quy hoạch đô thị, quản lý tài nguyên và dự đoán thời tiết chính xác hơn. Các phép chiếu địa lý như Mercator hoặc Robinson giúp biểu diễn bề mặt cong của trái đất trên một mặt phẳng, từ đó hỗ trợ nghiên cứu và quản lý tài nguyên.

Xem thêm: Tổng hợp app chiếu màn hình điện thoại lên tường tiện lợi và chất lượng nhất hiện nay

Tạm kết

Hình chiếu luôn đóng vai trò then chốt trong việc chuyển đổi ý tưởng thành hiện thực. Hiểu rõ về hình chiếu không chỉ giúp nâng cao hiệu quả công việc mà còn mở ra những cách tiếp cận sáng tạo, tạo tiền đề cho sự phát triển vượt bậc trong nhiều lĩnh vực khác nhau. Hy vọng rằng những chia sẻ về hình chiếu là gì trên đây của FPT Shop hữu ích, giúp bạn giải đáp toàn bộ thắc mắc liên quan.

Bên cạnh sử dụng phương pháp hình chiếu thủ công, bạn có thể phác họa vật thể thông qua các ứng dụng đồ họa trên điện thoại, laptop. Tại FPT Shop cung cấp đa dạng các thiết bị công nghệ thông minh, được bán với mức giá vô cùng hợp lý, phục vụ bạn trong công việc và học tập.
