Sơ đồ timer tủ lạnh là gì? Tìm hiểu cách đọc và đấu nối đúng kỹ thuật, dễ hiểu nhất

Trong cấu tạo của tủ lạnh, timer đóng vai trò điều khiển chu kỳ làm lạnh và xả đá tự động. Tuy nhiên, không phải ai cũng biết cách đọc sơ đồ timer tủ lạnh để hiểu rõ nguyên lý hoạt động của bộ phận này. Trong bài viết dưới đây, FPT Shop sẽ giúp bạn tìm hiểu chi tiết sơ đồ timer tủ lạnh, nguyên lý hoạt động và cách đọc chính xác một cách dễ hiểu nhất.

Timer tủ lạnh là gì?

Timer tủ lạnh là một thiết bị điện có nhiệm vụ điều khiển chu kỳ hoạt động của hệ thống làm lạnh và xả đá. Bộ phận này giúp tủ lạnh tự động chuyển đổi giữa hai chế độ là làm lạnh và xả đá theo thời gian được thiết lập sẵn, từ đó đảm bảo dàn lạnh không bị đóng tuyết quá mức.

Trong quá trình làm lạnh, hơi ẩm trong không khí sẽ ngưng tụ và đóng thành băng trên dàn lạnh. Nếu lớp băng này tích tụ quá dày, nó sẽ làm cản trở quá trình trao đổi nhiệt, khiến tủ lạnh làm lạnh kém và tiêu tốn nhiều điện năng hơn. Timer sẽ giúp kích hoạt chế độ xả đá định kỳ, làm tan lớp băng này và giúp hệ thống hoạt động hiệu quả trở lại.

Timer thường có trên các dòng tủ truyền thống của nhiều thương hiệu như Samsung, LG, Panasonic, Toshiba và Aqua. Đối với các mẫu tủ lạnh Inverter hiện đại, timer cơ có thể được thay bằng bo mạch điện tử, nhưng chức năng xả đá tự động vẫn hoạt động bình thường.

Sơ đồ timer tủ lạnh là gì?

Đây là bản vẽ mô tả cách các chân của timer được kết nối với các bộ phận khác trong tủ lạnh như nguồn điện, block (máy nén), điện trở xả đá và thermostat (cảm biến nhiệt độ). Thông qua sơ đồ này, người dùng và kỹ thuật viên có thể quan sát được đường đi của dòng điện cũng như hiểu rõ cách timer phân phối điện đến từng bộ phận theo từng giai đoạn hoạt động.

Cụ thể, timer sẽ luân phiên cấp điện cho máy nén để thực hiện quá trình làm lạnh, sau đó ngắt máy nén và chuyển sang cấp điện cho điện trở xả đá nhằm làm tan lớp băng tích tụ trên dàn lạnh. Thông thường, timer tủ lạnh có 4 chân chính, mỗi chân đảm nhận một vai trò riêng, chẳng hạn như chân cấp nguồn, chân cấp điện cho máy nén, chân cấp điện cho điện trở xả đá và chân kết nối với thermostat. Các chân này thường được ký hiệu bằng số hoặc chữ để dễ nhận biết. Nhờ đó, bạn có thể xác định chính xác vị trí từng chân, đấu nối đúng dây và hạn chế tối đa nguy cơ đấu sai, gây hỏng linh kiện hoặc làm tủ lạnh hoạt động không ổn định.


Cấu tạo của timer tủ lạnh

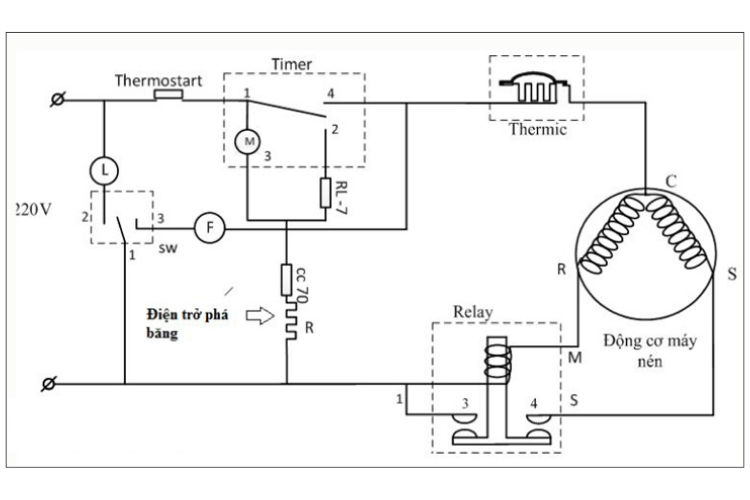

Sơ đồ timer tủ lạnh

Để hiểu rõ sơ đồ timer tủ lạnh, bạn cần nắm được cấu tạo bên trong của bộ phận này. Timer cơ bản gồm các thành phần sau:

• Motor timer: Motor là bộ phận tạo chuyển động quay cho hệ thống bánh răng bên trong timer. Nó hoạt động liên tục khi có điện, giúp timer chuyển đổi trạng thái theo thời gian.
• Bộ bánh răng giảm tốc: Hệ thống bánh răng giúp giảm tốc độ quay của motor, từ đó tạo ra chu kỳ hoạt động dài, thường từ 6 - 12 giờ cho một chu kỳ hoàn chỉnh.
• Cam điều khiển tiếp điểm: Cam là bộ phận cơ khí giúp đóng hoặc ngắt các tiếp điểm điện khi timer quay đến vị trí nhất định. Nhờ đó, dòng điện sẽ được chuyển đổi giữa block và điện trở xả đá.
• Các tiếp điểm điện: Các tiếp điểm này đóng vai trò như công tắc, cho phép dòng điện đi qua hoặc ngắt kết nối với các bộ phận khác.
• Vỏ bảo vệ: Vỏ ngoài giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và tác động bên ngoài.

Chức năng từng chân

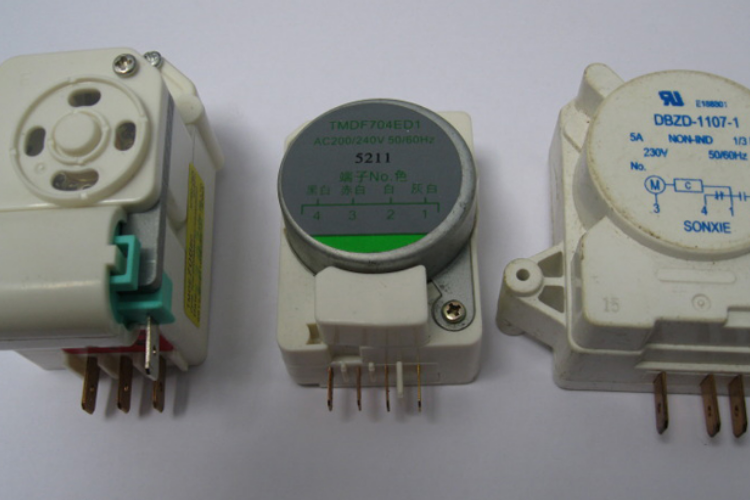

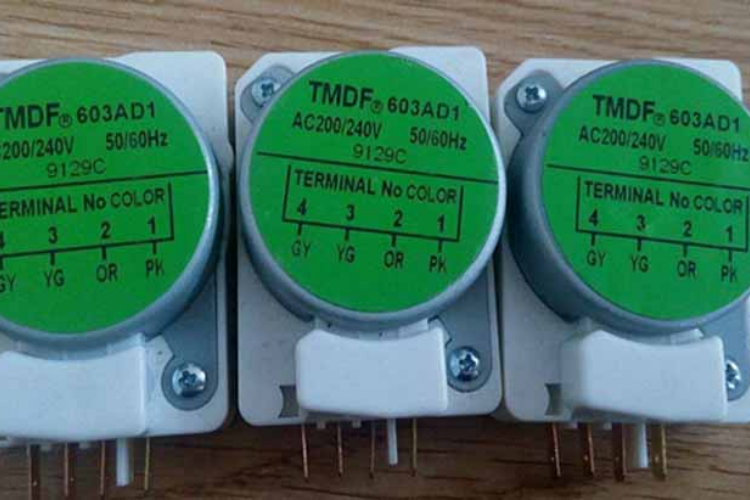

Timer tủ lạnh phổ biến nhất là loại 4 chân. Các chân thường được ký hiệu là 1, 2, 3, 4 hoặc L, N, C, D tùy theo nhà sản xuất. Chức năng từng chân gồm:

• Chân nguồn (Line hoặc L): Nhận điện trực tiếp từ nguồn điện.
• Chân block (Compressor): Cấp điện cho máy nén khi ở chế độ làm lạnh.
• Chân điện trở xả đá (Defrost heater): Cấp điện cho điện trở khi timer chuyển sang chế độ xả đá.
• Chân chung (Common hoặc Neutral): Là chân trung tính, hoàn thành mạch điện.

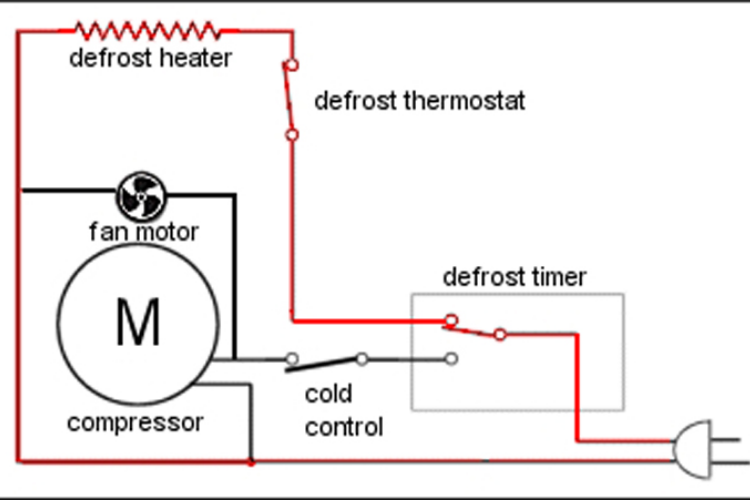

Theo sơ đồ timer tủ lạnh, dòng điện sẽ được chuyển đổi giữa chân block và chân điện trở xả đá tùy theo vị trí của timer.

Phân biệt 2 kiểu cấp nguồn cho timer

Trên thị trường có hai cách đấu dây nguồn cho motor timer mà bạn không được nhầm lẫn:

• Kiểu cấp nguồn giữa hai chân A - B (thường gặp nhất): Motor timer nhận điện giữa hai chân xác định sẵn (ví dụ chân 1 - 3 tùy thiết kế). Một trong hai chân này đồng thời đóng vai trò là chân chung (Common).
• Kiểu cấp nguồn giữa hai chân A - C: Motor timer nhận điện giữa một cặp chân khác (ví dụ 1 - 4 tùy thiết kế). Loại này thường xuất hiện ở một số dòng tủ lạnh đời cũ hoặc hàng nội địa.

Khi thay thế, bạn nên nhìn kỹ sơ đồ in trên nhãn. Nếu lắp nhầm loại 1 - 4 vào mạch 1 - 3, timer sẽ không quay. Khi đó, tủ chỉ chạy lạnh mà không bao giờ xả đá, gây hiện tượng bó đá (đóng băng dàn lạnh).

Nguyên lý hoạt động dựa trên sơ đồ timer tủ lạnh

Thiết bị này hoạt động theo chu kỳ tự động với hai giai đoạn chính là làm lạnh và xả đá:

• Giai đoạn làm lạnh: Ở giai đoạn này, timer sẽ cấp điện cho máy nén (block) và quạt gió để tủ lạnh hoạt động bình thường. Máy nén sẽ nén gas lạnh, giúp hạ nhiệt độ bên trong tủ để bảo quản thực phẩm. Thời gian làm lạnh thường kéo dài khoảng 6 - 10 giờ, tùy từng loại tủ lạnh.
• Giai đoạn xả đá: Sau một thời gian làm lạnh, timer sẽ tự động chuyển sang chế độ xả đá. Lúc này, điện trở xả đá được cấp điện để làm tan lớp băng bám trên dàn lạnh, giúp tủ hoạt động hiệu quả hơn. Quá trình xả đá thường diễn ra trong khoảng 15 - 30 phút. Khi hoàn tất, timer sẽ chuyển lại chế độ làm lạnh và chu kỳ tiếp tục lặp lại.

Nhờ hoạt động theo chu kỳ này, tủ lạnh luôn duy trì nhiệt độ ổn định và hạn chế tình trạng đóng tuyết quá nhiều.

Cách đọc sơ đồ timer tủ lạnh

Để đọc sơ đồ của thiết bị này, bạn có thể thực hiện theo các bước sau:

Bước 1: Tìm chân cấp nguồn

Đây là chân nhận điện trực tiếp từ nguồn điện của tủ lạnh. Có thể hiểu đây là “đầu vào” của timer. Nếu không có điện vào chân này, timer sẽ không hoạt động và cũng không thể chuyển chế độ.

Bước 2: Tìm chân nối với block (máy nén)

Chân này dẫn điện đến máy nén. Khi timer đang ở chế độ làm lạnh, dòng điện sẽ đi qua chân này để máy nén hoạt động, giúp tủ giảm nhiệt độ và bảo quản thực phẩm.

Bước 3: Tìm chân nối với điện trở xả đá

Chân này cấp điện cho bộ phận xả đá. Khi timer chuyển sang chế độ xả đá, nó sẽ ngắt điện máy nén và chuyển điện qua chân này để làm tan lớp băng trên dàn lạnh.

Bước 4: Xác định chân chung (Common)

Chân chung là điểm trung gian giúp timer chuyển đổi giữa hai chế độ. Có thể hiểu đây là “điểm chia” dòng điện sang làm lạnh hoặc xả đá tùy theo thời điểm. Chân này thường nối với dây trung tính để hoàn thành mạch điện.

Tạm kết

Tóm lại, sơ đồ timer tủ lạnh là chìa khóa giúp bạn hiểu cách thiết bị vận hành và phát hiện sớm các sự cố liên quan đến hệ thống xả đá. Khi nắm rõ sơ đồ và nguyên lý hoạt động, bạn sẽ dễ dàng bảo trì, sửa chữa và đảm bảo tủ lạnh luôn hoạt động hiệu quả, tiết kiệm điện và bền bỉ theo thời gian.
