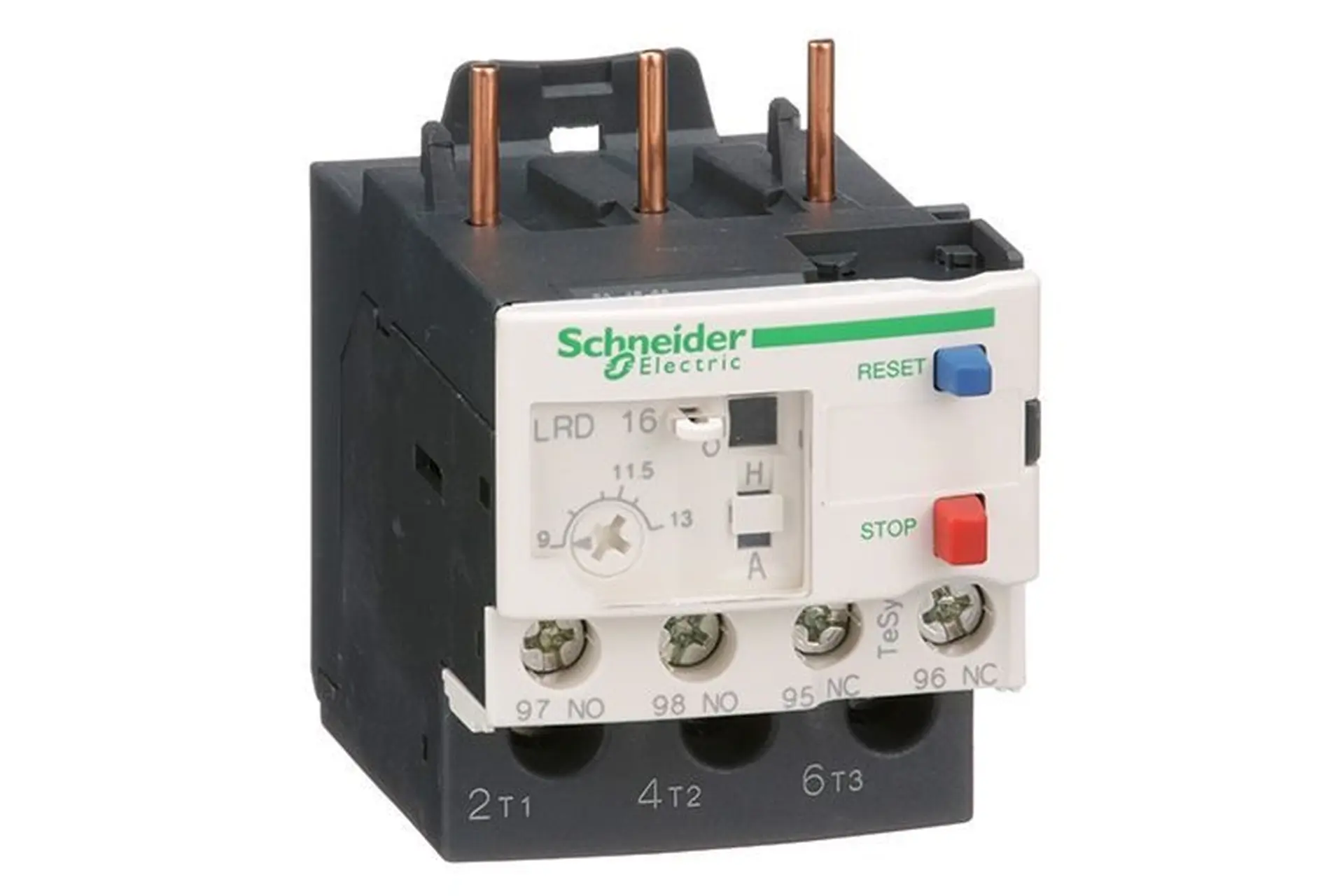

Rơ le nhiệt điều hoà là gì? Cấu tạo, nguyên lý hoạt động và phân loại các loại rơ le trên thị trường

Cùng FPT Shop tìm hiểu chi tiết hơn về rơ le nhiệt điều hoà qua bài viết dưới đây nhé!

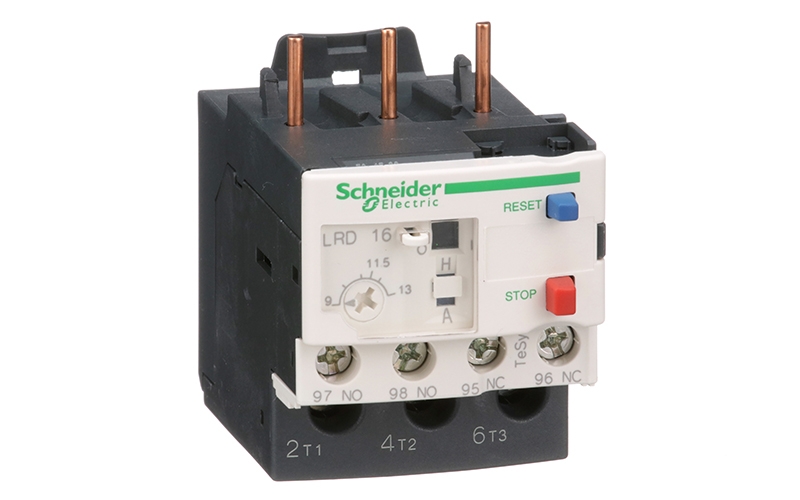

Rơ le nhiệt điều hòa là gì?

Rơ le nhiệt điều hòa được biết đến với tên gọi khác là relay nhiệt điều hòa (máy lạnh). Chức năng chính của thiết bị là tự động đóng/ ngắt mạch điện khi phát hiện dấu hiệu của dòng điện trên máy lạnh bị quá tải, giúp bảo vệ và ngăn chặn vấn đề phát sinh liên quan về điện trên thiết bị.

Nguyên lý hoạt động của rơ le nhiệt điều hoà dựa vào sự giãn nở của thanh kim loại khi máy lạnh hoạt động và bị đốt nóng. Thiết bị này được sử dụng phổ biến trong các hệ thống điện, từ các khu công nghiệp lớn đến các hộ gia đình nhỏ, để đảm bảo an toàn và ổn định cho dòng điện.

Cấu tạo và nguyên lý hoạt động của rơ le nhiệt điều hòa

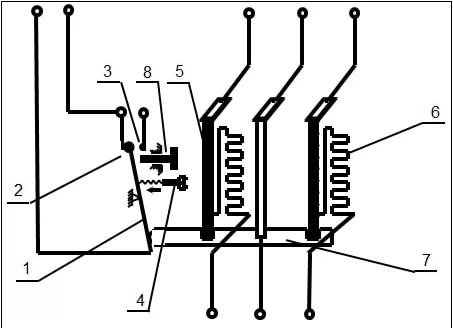

Cấu tạo

Rơ le nhiệt điều hòa có cấu tạo khá đơn giản và việc sử dụng nó cũng không quá phức tạp. Một rơ le nhiệt điều hòa bao gồm các thành phần sau:

• Đòn bẩy.
• NC: Tiếp điểm thường đóng.
• NO: Tiếp điểm thường mở .
• Vít điều chỉnh dòng điện tác động.
• Thanh lưỡng kim.
• Dây đốt nóng.
• Cần gạt.
• Reset: Nút khôi phục.

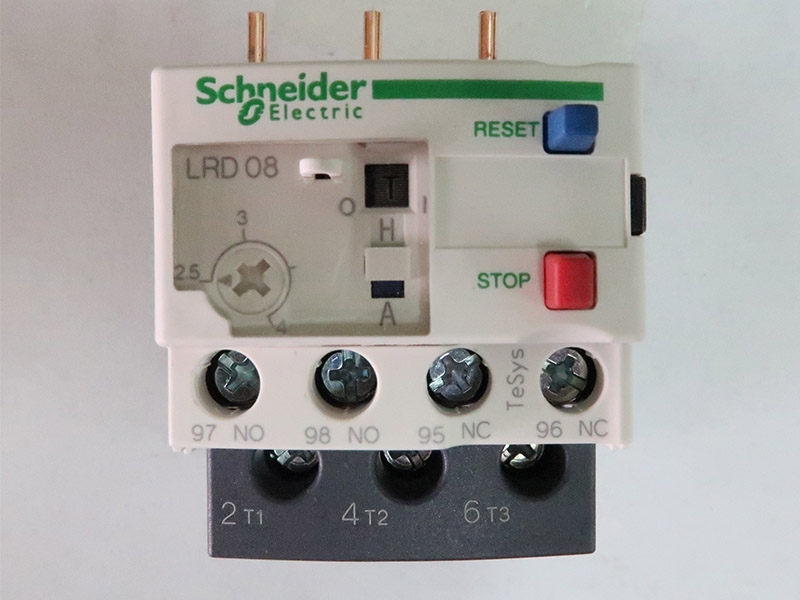

Nguyên lý hoạt động

Rơ le nhiệt điều hoà có nguyên lý hoạt động dựa trên hiện tượng giãn nở của các bộ phận nhiệt nhạy bên trong khi chúng bị đốt nóng, đặc biệt là đối với dây bimet/ viên nhiệt.

• Thành phần nhiệt nhạy: Cấu tạo thường thấy là một dây bimet hoặc viên nhiệt, được tạo ra từ hai lớp vật liệu với hệ số mở rộng nhiệt khác nhau. Khi nhiệt độ xung quanh tăng lên, sự mở rộng nhiệt khác nhau của các lớp vật liệu dẫn đến tình trạng biến dạng hoặc thay đổi vị trí phần nhiệt nhạy.
• Kích hoạt rơ le: Khi nhiệt độ đạt đến ngưỡng nhất định, thành phần nhiệt nhạy sẽ được kích hoạt bên trong rơ le nhiệt. Cơ chế này thường bao gồm các thành phần cơ học như điện cực và tiếp điểm.
• Mở hoặc đóng mạch điện: Khi cơ cấu bên trong rơ le hoạt động, thiết bị có thể mở/ đóng mạch điện, phụ thuộc vào cấu trúc cụ thể của rơ le.
• Hệ thống bảo vệ: Khi nhiệt độ xung quanh vượt quá ngưỡng an toàn, rơ le nhiệt điều hoà sẽ tự động cắt nguồn điện trên thiết bị đó.

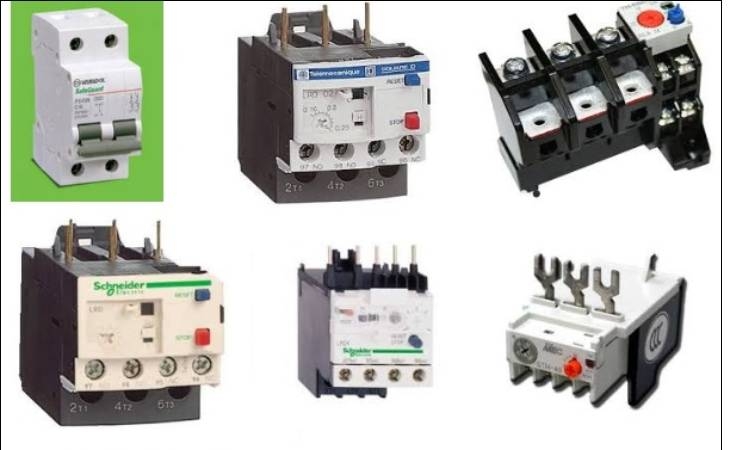

Phân loại rơ le nhiệt điều hòa

Hiện nay, rơ le nhiệt điều hòa được chia thành các loại sau đây:

• Theo nhu cầu sử dụng: Rơ le nhiệt một cực và rơ le nhiệt hai cực.
• Theo kết cấu thiết bị: Rơ le nhiệt kiểu hở và rơ le nhiệt kiểu kín.
• Theo phương thức đốt nóng: Rơ le nhiệt đốt nóng trực tiếp, rơ le nhiệt đốt nóng gián tiếp và rơ le nhiệt đốt nóng hỗn hợp.

Vai trò của rơ le nhiệt điều hòa

Rơ le đóng vai trò quan trọng trong hệ thống điều hòa với những công dụng chính sau:

• Bảo vệ các linh kiện trong điều hòa tránh tình trạng dòng điện quá tải và tăng đột ngột, giúp duy trì hiệu suất ổn định của hệ thống. Nhờ đó, các thành phần bên trong điều hòa hoạt động ổn định hơn và lâu bền hơn.
• Góp phần gia tăng tuổi thọ của máy lạnh, giảm thiểu rủi ro do các vấn đề hư hỏng phổ biến.

Chú ý: Rơ le nhiệt yêu cầu một khoảng thời gian vài giây hoặc lâu hơn có thể là vài phút để thực hiện quá trình đóng/ ngắt mạch điện. Do đó, thiết bị này chỉ thích hợp để bảo vệ dòng điện khỏi tình trạng quá tải và không được sử dụng khi ngắn mạch. Nếu bạn muốn bảo vệ máy lạnh khỏi bị ngắn mạch, hệ thống điện nhà bạn nên được bổ sung thêm cầu dao.

Lời kết

Qua bài viết, bạn đã được cung cấp những thông tin cơ bản nhất về rơ le nhiệt trên điều hoà bao gồm: Khái niệm, cấu tạo, nguyên lý hoạt động, vai trò, phân loại rơ le. Nếu muốn biết nhiều hơn về chủ đề này thì bạn có thể bình luận ngay bên dưới để FPT cập nhật thêm nhiều thông tin hấp dẫn cho bạn nhé!
