Máy kinh vĩ là gì, có mấy loại? Cấu tạo và nguyên lý hoạt động

Để hiểu rõ hơn về máy kinh vĩ, chúng ta cần xem xét cấu tạo và nguyên lý hoạt động của nó. Hãy cùng FPT Shop “giải mã” thiết bị này trong bài viết dưới đây nhé các bạn!

Máy kinh vĩ là gì?

Máy kinh vĩ, hay còn được biết đến là máy đo kinh vĩ, là một thiết bị chuyên dùng để đo lường các góc trong không gian. Được thiết kế để đo các góc bằng và góc đứng, máy kinh vĩ mang lại độ chính xác cao, có thể đạt đến mức một giây (góc). Ngoài việc đo góc, máy kinh vĩ cũng có khả năng đo chiều dài và chênh lệch độ cao bằng phương pháp đo cao lượng giác.

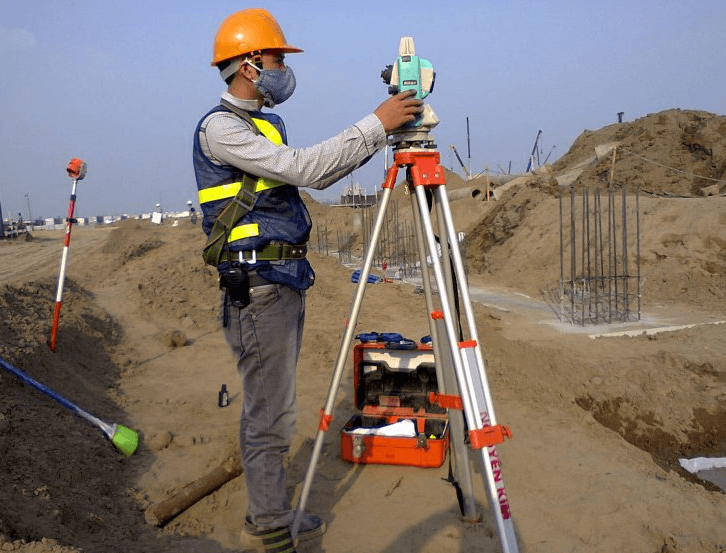

Máy kinh vĩ là gì, có mấy loại? Tìm hiểu cấu tạo và nguyên lý hoạt động của máy kinh vĩ 1

Xem thêm: Kim loại nặng là gì? Tác hại và giải pháp xử lý kim loại nặng phổ biến

Cấu tạo, nguyên lý máy kinh vĩ

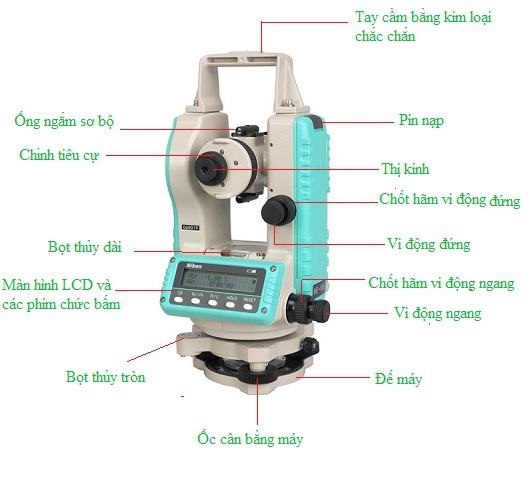

Cấu tạo máy kinh vĩ

Cấu trúc của máy kinh vĩ bao gồm ba bộ phận chính như sau:

Bộ phận cân bằng và chiếu điểm: Bao gồm ống thuỷ, các ốc cân đế máy, chân máy và vít nghiêng để cân bằng. Bên cạnh đó, bộ phận chiếu điểm bao gồm quả dọi và dây hoặc bộ phận định tâm quang học.
Bộ phận ống kính ngắm: Bao gồm ống kính với kính vật và kính mắt, cùng hệ thống điều chỉnh quang học bao gồm ốc điều quang và kính điều quang.
Bộ phận bàn độ và bộ phận đọc số: Bao gồm bàn độ ngang và bàn độ đứng để định vị góc cũng như bộ phận đọc số để ghi lại các giá trị đo.

Máy kinh vĩ là gì, có mấy loại? Tìm hiểu cấu tạo và nguyên lý hoạt động của máy kinh vĩ 2

Nguyên lý máy kinh vĩ

Nguyên lý hoạt động của máy kinh vĩ dựa trên việc sử dụng bọt thủy và quả dọi để cân bằng sơ bộ máy, đồng thời định hình mặt phẳng hoặc đường thẳng theo hướng thẳng đứng hoặc nằm ngang.

Quả dọi và bọt thủy được sử dụng để đảm bảo rằng máy được đặt gần với phương thẳng đứng chính xác ở điểm khảo sát. Quả dọi giúp định vị máy đối với phương thẳng đứng, trong khi bọt thủy đảm bảo máy nằm ngang với đường chân trời.

Ngoài ra, máy kinh vĩ còn được trang bị các vòng tròn chia độ để giúp xác định góc ngang và góc dọc tùy theo yêu cầu của khảo sát. Các vòng tròn chia độ này cho phép người sử dụng đo các góc và khảo sát các điểm cụ thể một cách chính xác.

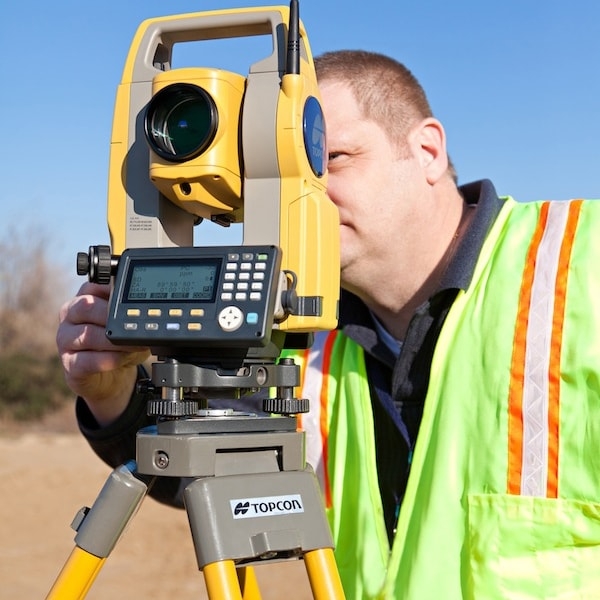

Máy kinh vĩ là gì, có mấy loại? Tìm hiểu cấu tạo và nguyên lý hoạt động của máy kinh vĩ 3

Các loại máy kinh vĩ

Các loại máy kinh vĩ được phân loại dựa trên hai tiêu chí chính là cấu tạo và độ chính xác đo góc:

Theo cấu tạo máy kinh vĩ:

Máy kinh vĩ quang học (hoặc máy kinh vĩ quang cơ): Loại máy này có vành độ được làm bằng kính quang học.
Máy kinh vĩ điện tử: Loại này có vành độ được làm bằng các đĩa từ, thường tích hợp công nghệ điện tử.

Theo độ chính xác:

Máy kinh vĩ chính xác cao: Là những máy có thể đo góc với sai số trung phương một lần đo dưới 1”.
Máy kinh vĩ chính xác: Là những máy có thể đo góc với β = 2÷10”.
Máy kinh vĩ kỹ thuật: Là những máy có thể đo góc với sai số trong khoảng từ β = 15÷30”.

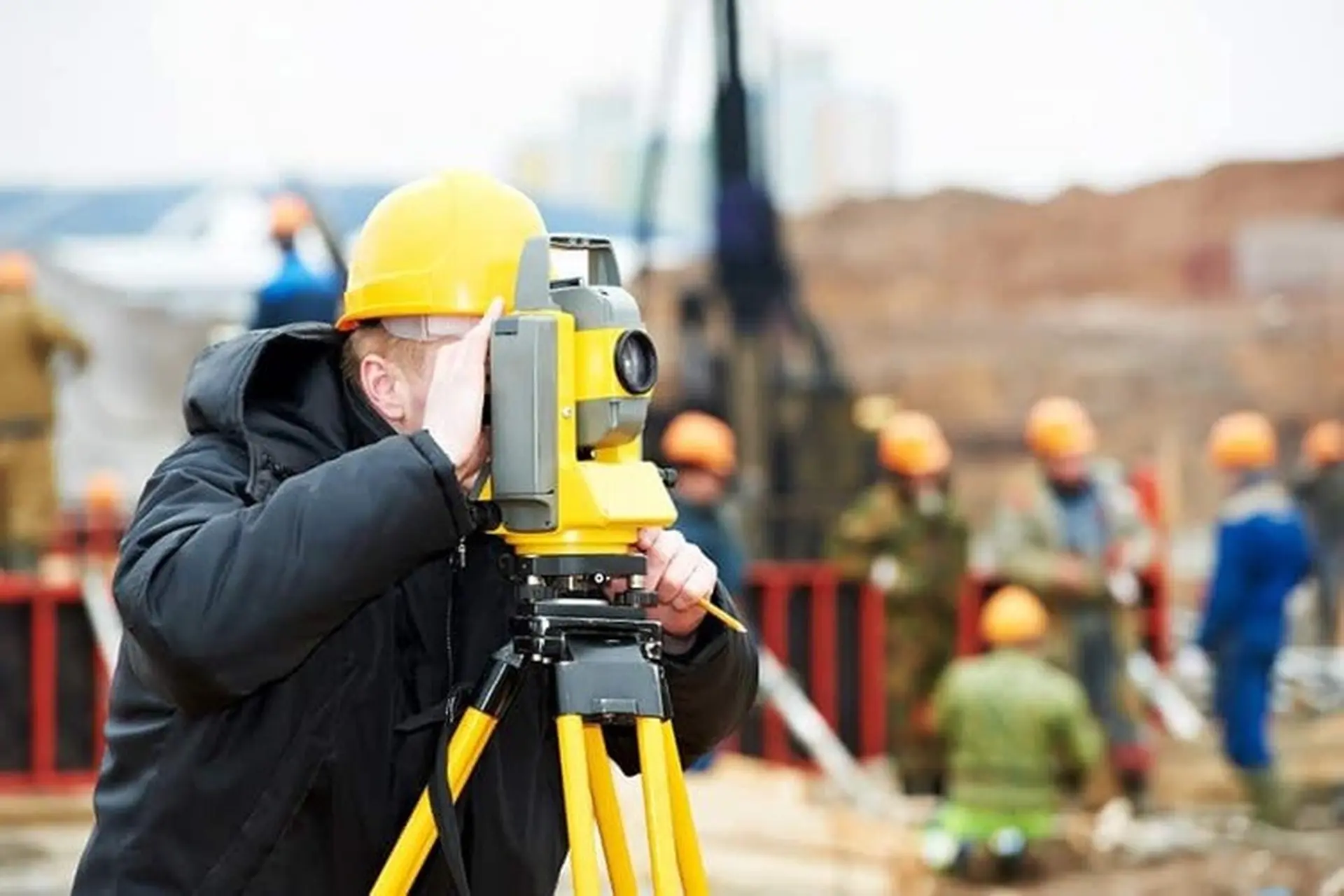

Máy kinh vĩ là gì, có mấy loại? Tìm hiểu cấu tạo và nguyên lý hoạt động của máy kinh vĩ 4

Máy kinh vĩ dùng để làm gì?

Máy kinh vĩ là một công cụ quan trọng trong nhiều lĩnh vực và thường được sử dụng để thực hiện các công việc sau:

Đo góc: Máy kinh vĩ cho phép người sử dụng đo lường các góc để xác định vị trí, hướng di chuyển, hoặc định vị các đối tượng trong không gian.
Đo khoảng cách: Bằng cách sử dụng các phương pháp đo lường cụ thể kết hợp với máy kinh vĩ, người dùng có thể đo khoảng cách giữa các điểm hoặc đối tượng một cách chính xác.
Đo độ cao: Máy kinh vĩ cũng được sử dụng để đo độ cao của các đối tượng, địa hình hoặc điểm đo trong không gian.
Quá trình khảo sát thực địa: Trong lĩnh vực xây dựng và địa kỹ thuật, máy kinh vĩ là một công cụ không thể thiếu trong quá trình khảo sát thực địa để đảm bảo tính chính xác và định vị đúng vị trí của các công trình.
Đo đạc địa hình: Máy kinh vĩ được sử dụng để đo đạc các dạng địa hình, định hình bề mặt đất, xác định độ cao của các điểm khác nhau trên mặt đất.

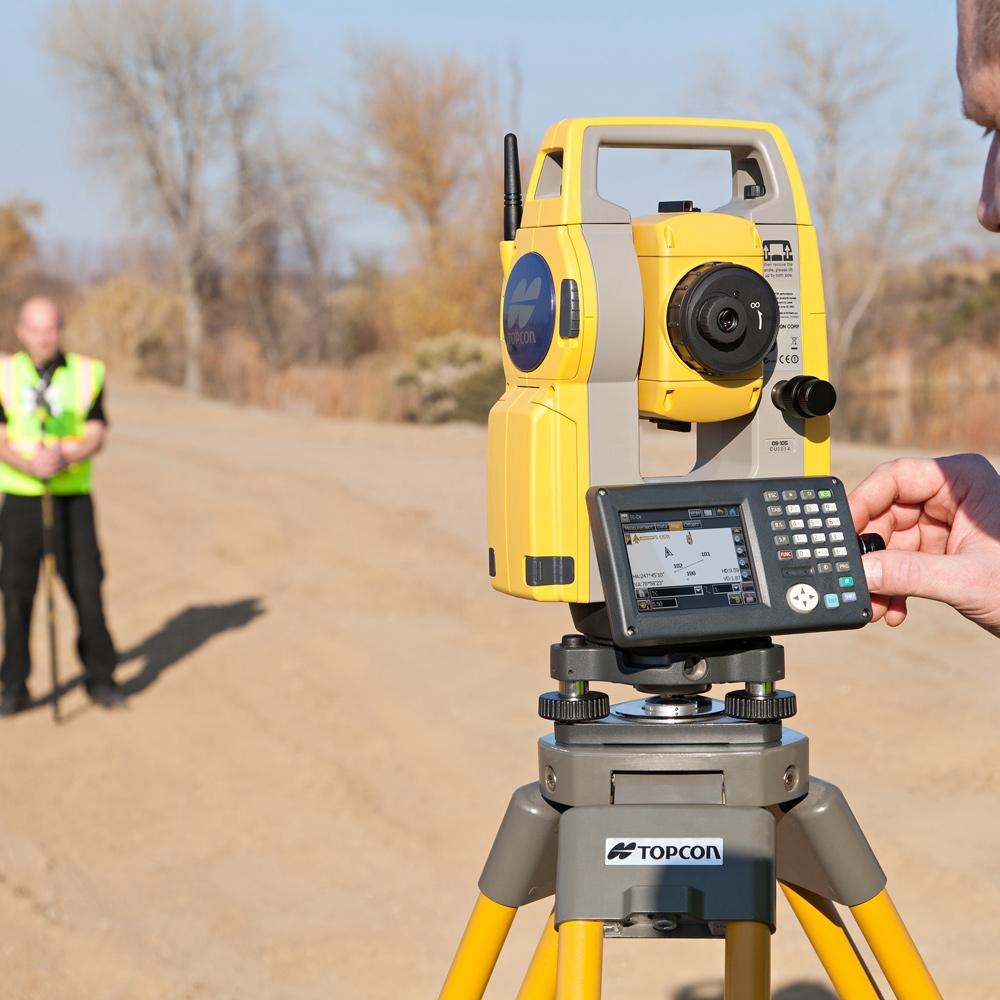

Máy kinh vĩ là gì, có mấy loại? Tìm hiểu cấu tạo và nguyên lý hoạt động của máy kinh vĩ 5

Những thương hiệu máy kinh vĩ nổi tiếng

Một số thương hiệu máy kinh vĩ nổi tiếng hiện nay bao gồm Sokkia, Nikon, Geomaster và Topcon. Đây là những thương hiệu được nhiều người tin dùng trong lĩnh vực đo đạc và xây dựng nhờ vào chất lượng và độ chính xác của sản phẩm.

Giá máy kinh vĩ bao nhiêu tiền?

Về mức giá, máy kinh vĩ có sự đa dạng về mẫu mã và chủng loại, do đó giá cả cũng dao động phụ thuộc vào các yếu tố như tính năng, độ chính xác và thương hiệu, cụ thể:

Máy kinh vĩ cơ: Điều này dao động từ khoảng 6 đến 10 triệu đồng.
Máy kinh vĩ điện tử: Mức giá của loại này thường cao hơn, có thể dao động từ khoảng 15 đến 200 triệu đồng tùy thuộc vào tính năng và độ chính xác của sản phẩm.

Tạm kết

Hy vọng những thông tin trên đây đã giúp bạn có cái nhìn tổng quan về máy kinh vĩ, từ cấu tạo đến mức giá. Từ đó, giúp bạn hiểu rõ hơn về công cụ quan trọng này trong lĩnh vực đo đạc và xây dựng.
