Hướng dẫn cách đấu dây điện điều hòa cực dễ trong 3 bước

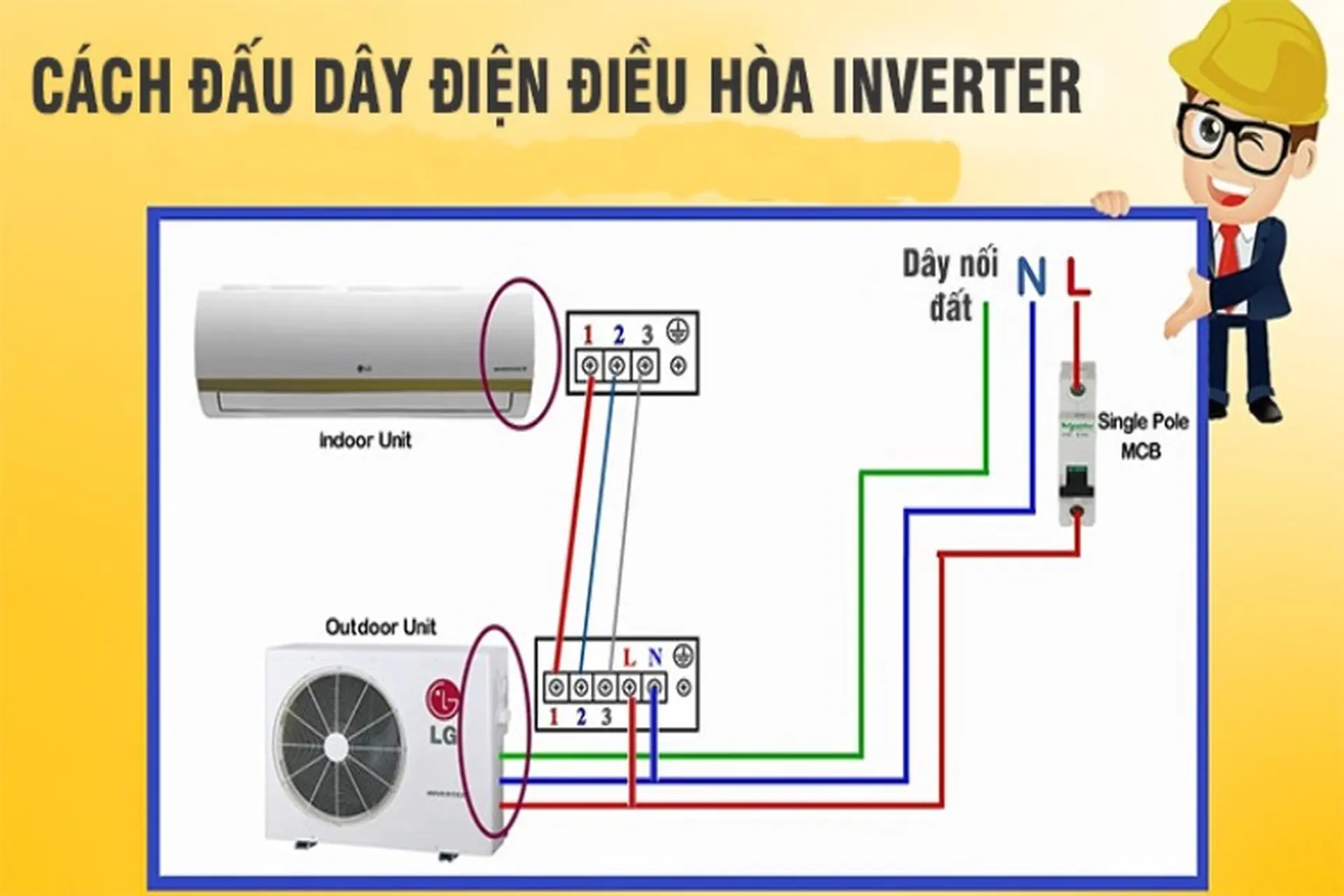

Sơ đồ đấu điện điều hòa

Chọn Lựa Đường Dây Điện Phù Hợp Cho Hệ Thống Điều Hòa

Lựa chọn kích thước dây điện cho hệ thống điều hòa đóng vai trò quan trọng trong quá trình chuẩn bị dụng cụ cho việc đấu dây điện. Kích thước dây này đặt ra tác động trực tiếp đến hiệu suất của máy điều hòa.

Nếu việc lắp đặt máy điều hòa có công suất lớn mà sử dụng dây điện có tiết diện nhỏ, có thể dẫn đến nguy cơ chập cháy do quá tải hoặc giảm hiệu suất làm lạnh của thiết bị. Vì vậy, việc tham khảo kích thước dây điện phù hợp theo đúng kỹ thuật là một bước quan trọng để đảm bảo an toàn và hiệu suất tối đa cho hệ thống điều hòa của bạn.

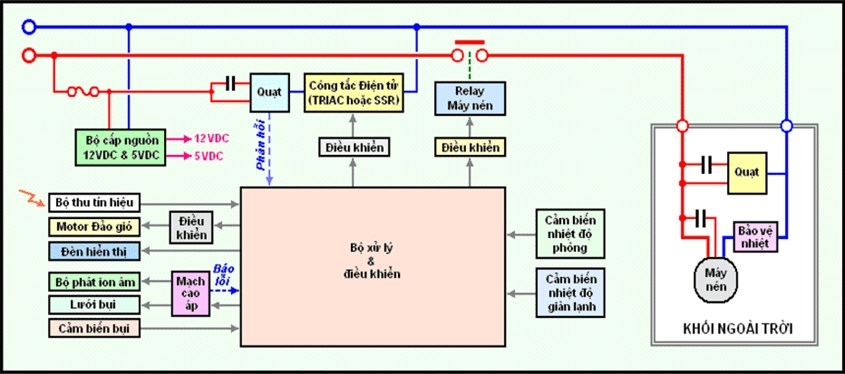

Sơ đồ đấu điện

Quy trình phác thảo sơ đồ đấu dây điện đóng vai trò quan trọng trong việc hiểu rõ hơn và lựa chọn một cách chính xác giữa các tùy chọn đấu dây trước khi tiến hành quá trình lắp đặt. Việc tạo sơ đồ đấu dây chi tiết về nguồn cấp từ hệ thống dàn nóng đến dàn lạnh và các dây dẫn trên bảng mạch sẽ cung cấp cái nhìn toàn diện về cách hệ thống điện được kết nối và hoạt động.

Hướng dẫn cách đấu dây điện điều hòa

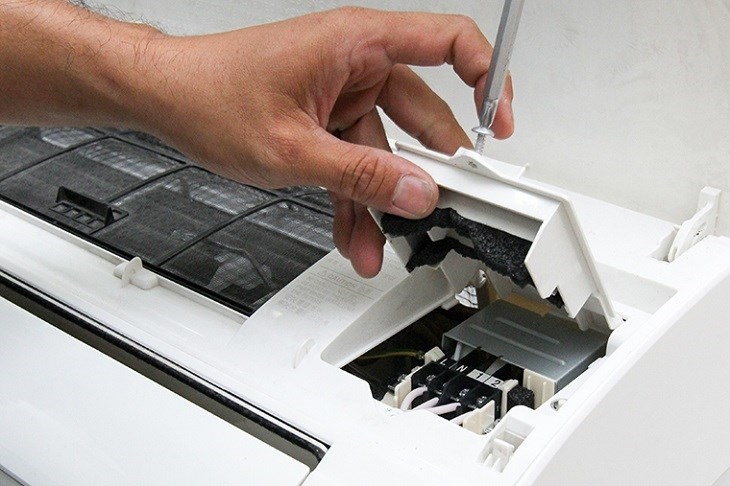

Bước 1: Mở nắp hộp điều khiển trên thiết bị dàn lạnh

Trước hết, hãy mở nắp hộp điện trên dàn lạnh và thực hiện quan sát. Trong trường hợp các máy điều hòa 1 chiều, bạn sẽ nhận biết được 4 đầu dây có các ký hiệu từ trái sang phải là L, N, 1, 2.
Làm rõ hơn, L và N tượng trưng cho pha nóng và pha lạnh của dòng điện, đồng thời chúng cũng là nguồn điện chính được kết nối trực tiếp với aptomat. Ngoài ra, 1 và 2 là ký hiệu của dây cấp block điều hòa, mà thường được kết hợp chặt với ống đồng, từ dàn lạnh đến dàn nóng.

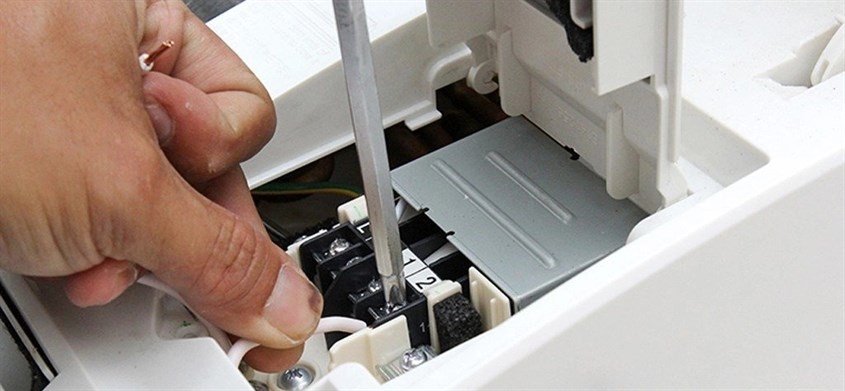

Bước 2: Kết nối các dây bên trong hộp điều khiển của dàn lạnh.

Nên đánh dấu các đầu dây trước khi thực hiện quá trình đấu nối, sử dụng màu sắc khác nhau hoặc đặt ký hiệu đặc biệt để tránh nhầm lẫn. Sau đó, thực hiện từng bước đấu nối dây vào 4 đầu dây trong hộp điện một cách tuần tự.

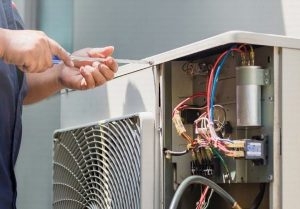

Bước 3: Lắp đặt mặt bo/hộp và kết nối các đầu dây trong bảng điều khiển của dàn nóng

Trong phần bên trong của dàn nóng, có một hộp điện với các ký hiệu tương tự như hộp điện của đơn vị dàn lạnh. Bạn chỉ cần đấu nối dây điện sao cho chúng tương ứng với vị trí của các đầu dây ở bên dàn lạnh và quá trình kết nối sẽ hoàn tất.

Những điều cần lưu ý khi đấu dây điện điều hoà

Việc thiếu chính xác trong quá trình kết nối dây điều hòa có thể tạo ra những tác động đáng kể và tiềm ẩn những vấn đề nghiêm trọng cho hệ thống. Các hậu quả như chập cháy, hỏng bo mạch, hoặc sự gián đoạn trong quá trình hoạt động bình thường của điều hòa đều là những vấn đề có thể xảy ra.

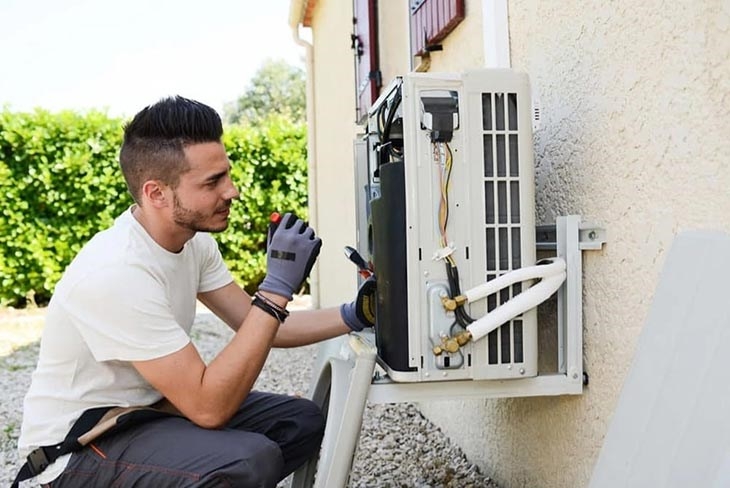

Vì vậy, để đảm bảo an tâm và sự hiệu quả của hệ thống, việc tìm kiếm sự giúp đỡ chuyên nghiệp từ một thợ kỹ thuật có kinh nghiệm và chuyên môn là lựa chọn thông minh. Họ không chỉ giúp tránh được những vấn đề tiềm ẩn mà còn đảm bảo rằng quá trình kết nối dây được thực hiện đúng cách, tối ưu hóa hiệu suất và độ an toàn của hệ thống điều hòa của bạn.

Kết

Với cách đấu dây điện điều hòa trên, bạn không những có thêm kinh nghiệm sửa chữa về hệ thống điều hòa tại nhà mà còn giúp tiết kiệm chi phí cùng rất nhiều lợi ích không ngờ khác.
