Công tắc tơ 1 pha là gì? Ưu điểm nổi bật và ứng dụng thực tế trong đời sống hiện nay

Trong hệ thống điện dân dụng và công nghiệp hiện nay, công tắc tơ 1 pha đóng vai trò cực kỳ quan trọng trong việc điều khiển và bảo vệ thiết bị điện. Tuy quen thuộc nhưng không phải ai cũng hiểu rõ công tắc tơ 1 pha là gì, cách thức hoạt động ra sao và vì sao thiết bị này lại được sử dụng rộng rãi đến vậy.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về khái niệm, ưu điểm nổi bật cũng như những ứng dụng thực tế của công tắc tơ 1 pha trong đời sống hiện đại.

Công tắc tơ 1 pha là gì?

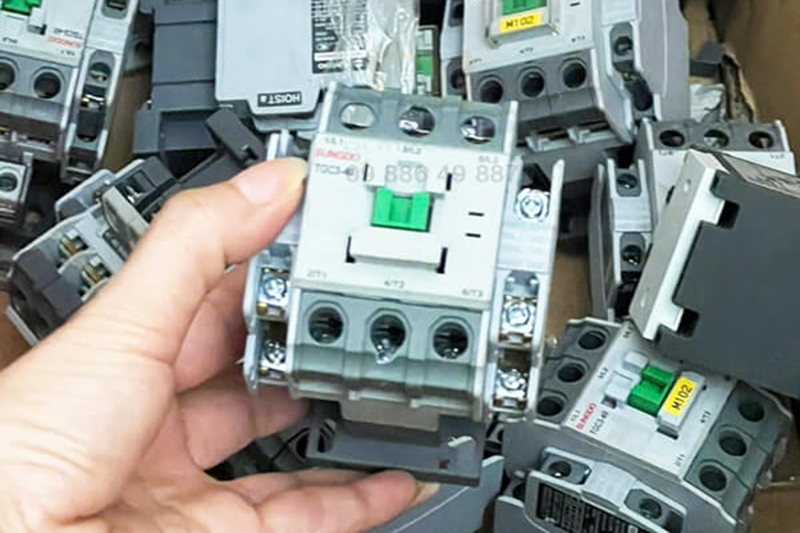

​Công tắc tơ 1 pha là một thiết bị điện dùng để điều khiển việc đóng ngắt mạch điện trong hệ thống điện một pha (thường sử dụng điện áp 220V). Thiết bị này hoạt động như một công tắc trung gian, cho phép điều khiển từ xa các thiết bị điện có công suất lớn như máy bơm nước, điều hòa, bình nóng lạnh, quạt công nghiệp.

Cấu tạo và nguyên lý hoạt động của công tắc tơ 1 pha

Để hiểu rõ hơn về công tắc tơ 1 pha, chúng ta hãy cùng khám phá cấu tạo và nguyên lý hoạt động của thiết bị này nhé.

1. Cấu tạo

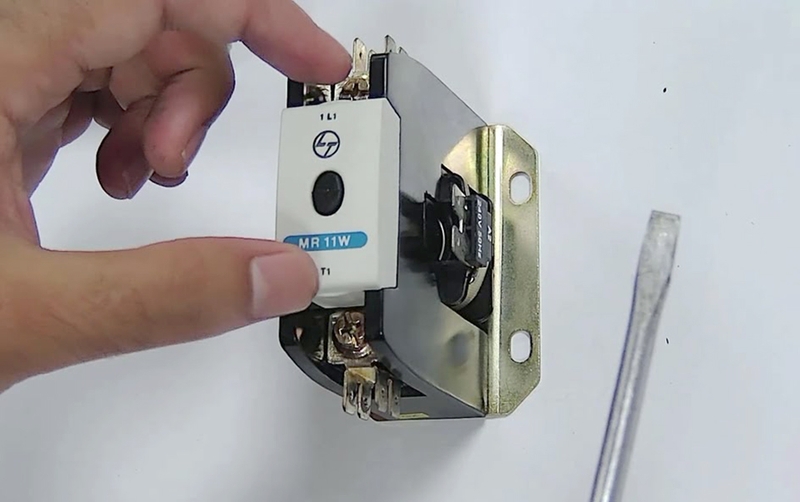

Công tắc tơ 1 pha là thiết bị điện dùng để đóng ngắt mạch điện trong hệ thống điện một pha. Cấu tạo của công tắc tơ 1 pha bao gồm các bộ phận chính sau:

• Cuộn dây điện từ: Khi được cấp điện, cuộn dây này sinh ra từ trường, tạo lực hút cần thiết để đóng hoặc ngắt mạch điện.
• Lõi sắt: Bộ phần này gồm 2 phần là phần cố định và phần di động. Lõi sắt di động sẽ bị hút về phía lõi cố định khi cuộn dây được cấp điện, giúp đóng mạch điện.
• Lò xo: Bộ phận này được đặt giữa lõi sắt di động và cố định, có nhiệm vụ đẩy lõi sắt di động trở về vị trí ban đầu khi ngắt điện.
• Tiếp điểm chính: Đây là tiếp điểm thường mở, cho phép dòng điện lớn đi qua khi đóng mạch.
• Tiếp điểm phụ: Bộ phận này gồm tiếp điểm thường đóng và thường mở, được dùng để điều khiển các mạch phụ hoặc tín hiệu điều khiển.
• Hệ thống dập hồ quang: Bộ phận này giúp dập tắt hồ quang điện sinh ra khi đóng ngắt mạch để bảo vệ tiếp điểm khỏi bị cháy hoặc mòn.

Nhờ cấu tạo đơn giản và hiệu quả, công tắc tơ 1 pha được sử dụng rộng rãi trong các ứng dụng dân dụng và công nghiệp nhẹ.

2. Nguyên lý hoạt động

Nguyên lý hoạt động của công tắc tơ 1 pha dựa trên hiện tượng cảm ứng điện từ. Khi cuộn dây điện từ được cấp điện, nó sinh ra từ trường hút lõi sắt di động về phía lõi sắt cố định. Sự di chuyển này làm cho tiếp điểm chính đóng lại, cho phép dòng điện đi qua và cấp nguồn cho thiết bị điện.

Khi ngắt điện, từ trường biến mất và lò xo đẩy lõi sắt di động trở về vị trí ban đầu, làm cho tiếp điểm chính mở ra và ngắt dòng điện đến thiết bị. Lúc này, tiếp điểm phụ cũng thay đổi trạng thái tương ứng để điều khiển các mạch phụ hoặc tín hiệu điều khiển.

Nguyên lý hoạt động trên cho phép công tắc tơ 1 pha điều khiển thiết bị điện từ xa, đảm bảo an toàn và tiện lợi cho người sử dụng.

Ưu điểm nổi bật của công tắc tơ 1 pha

Với nhiều ưu điểm, công tắc tơ 1 pha là giải pháp hiệu quả và an toàn cho việc điều khiển các thiết bị điện trong nhiều lĩnh vực. Dưới đây là những ưu điểm nổi bật của thiết bị này:

1. Thiết kế nhỏ gọn, linh hoạt khi lắp đặt

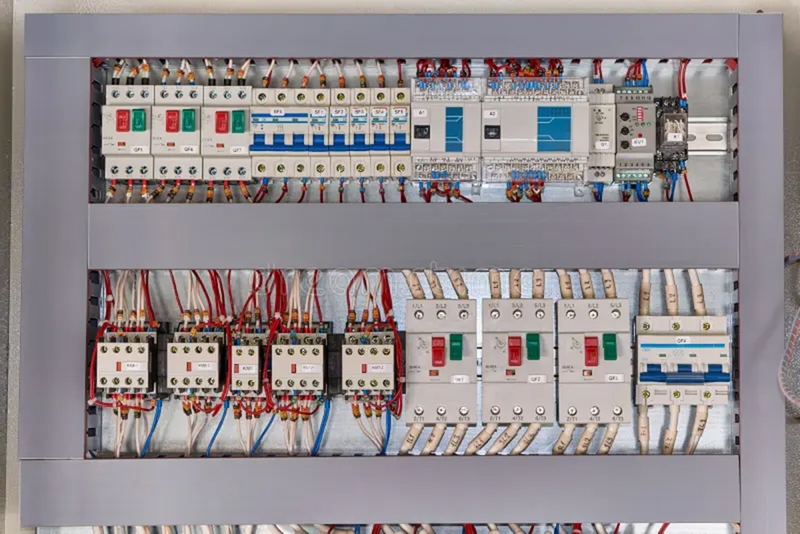

Công tắc tơ 1 pha sở hữu thiết kế nhỏ gọn, trọng lượng nhẹ. Do đó, nó rất dễ dàng để được lắp đặt tại nhiều vị trí khác nhau trong hệ thống điện dân dụng và công nghiệp nhẹ. Với kích thước tối ưu, thiết bị này phù hợp lắp trên tủ điện, bảng điện hay trực tiếp trong hộ gia đình mà không chiếm nhiều diện tích. Bên cạnh đó, thiết kế khoa học còn giúp việc bảo trì, kiểm tra thiết bị trở nên đơn giản, nhanh chóng và tiết kiệm thời gian cho người sử dụng.

2. Khả năng điều khiển từ xa tiện lợi và an toàn

Một trong những ưu điểm nổi bật của công tắc tơ 1 pha là khả năng điều khiển đóng ngắt mạch điện từ xa thông qua hệ thống điều khiển trung gian. Người dùng có thể dễ dàng bật/tắt thiết bị điện như máy bơm, quạt công nghiệp, điều hòa mà không cần tiếp xúc trực tiếp với nguồn điện. gia tăng sự tiện lợi trong khâu vận hành và đảm bảo an toàn tuyệt đối, hạn chế tối đa nguy cơ điện giật hoặc tai nạn khi sử dụng thiết bị điện công suất lớn.

3. Hoạt động bền bỉ, tuổi thọ cao

Công tắc tơ 1 pha được sản xuất với các vật liệu cao cấp như tiếp điểm hợp kim chống mài mòn và cuộn dây điện từ chất lượng cao. Nhờ vậy, thiết bị có khả năng chịu được số lần đóng ngắt lên đến hàng trăm nghìn lần mà vẫn vận hành ổn định. Khả năng hoạt động bền bỉ trong thời gian dài giúp giảm thiểu chi phí sửa chữa, thay thế, đồng thời đảm bảo hệ thống điện vận hành liên tục, an toàn và hiệu quả.

4. Đảm bảo an toàn điện tuyệt đối

Được trang bị hệ thống dập hồ quang chuyên dụng và lớp vỏ cách điện cao cấp, công tắc tơ 1 pha mang đến sự an toàn tối ưu khi sử dụng. Khi thực hiện thao tác đóng ngắt, thiết bị nhanh chóng dập tắt hồ quang điện, ngăn chặn nguy cơ cháy nổ hoặc chập cháy các tiếp điểm. Ngoài ra, hệ thống tiếp điểm được thiết kế để chịu tải tốt, giảm thiểu phát sinh nhiệt trong quá trình vận hành, nâng cao độ bền và độ an toàn cho toàn bộ hệ thống điện.

5. Ứng dụng linh hoạt trong nhiều lĩnh vực

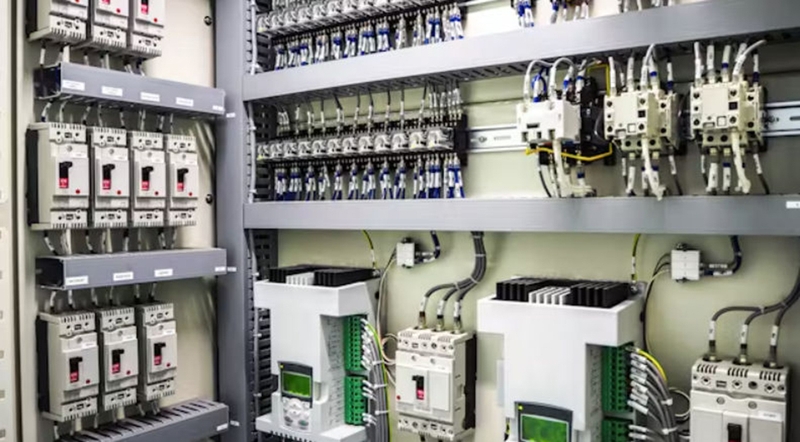

Công tắc tơ 1 pha được ứng dụng rộng rãi trong hệ thống điện dân dụng như điều khiển máy bơm nước, máy điều hòa, bình nóng lạnh và còn phổ biến trong các nhà xưởng, văn phòng, cửa hàng nhỏ. Khả năng chịu tải tốt, đóng ngắt linh hoạt giúp thiết bị này đáp ứng được nhiều nhu cầu vận hành thiết bị điện công suất vừa và nhỏ. Với sự đa năng và độ tin cậy cao, công tắc tơ 1 pha trở thành giải pháp lý tưởng cho mọi hệ thống điện hiện đại.

Ứng dụng thực tế của công tắc tơ 1 pha

Công tắc tơ 1 pha là một thiết bị không thể thiếu trong các hệ thống điện dân dụng và công nghiệp nhẹ. Dưới đây là những ứng dụng thực tế của thiết bị này:

• Điều khiển thiết bị điện dân dụng: Công tắc tơ 1 pha được sử dụng rộng rãi trong các hộ gia đình để điều khiển các thiết bị điện có công suất lớn như máy bơm nước, điều hòa không khí, bình nóng lạnh, quạt công nghiệp... Việc sử dụng công tắc tơ giúp người dùng dễ dàng bật/tắt thiết bị từ xa, tăng tính tiện lợi và an toàn trong quá trình sử dụng.​

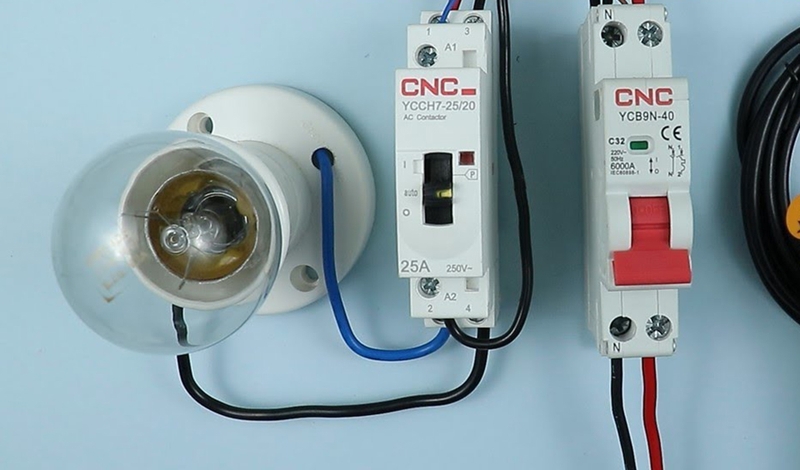

• Ứng dụng trong hệ thống chiếu sáng tự động: Trong các hệ thống chiếu sáng công cộng hoặc chiếu sáng trong nhà, công tắc tơ 1 pha được kết hợp với rơ-le thời gian hoặc bộ điều khiển tự động để bật/tắt đèn theo lịch trình định sẵn, giúp tiết kiệm điện năng và nâng cao hiệu quả sử dụng hệ thống chiếu sáng.

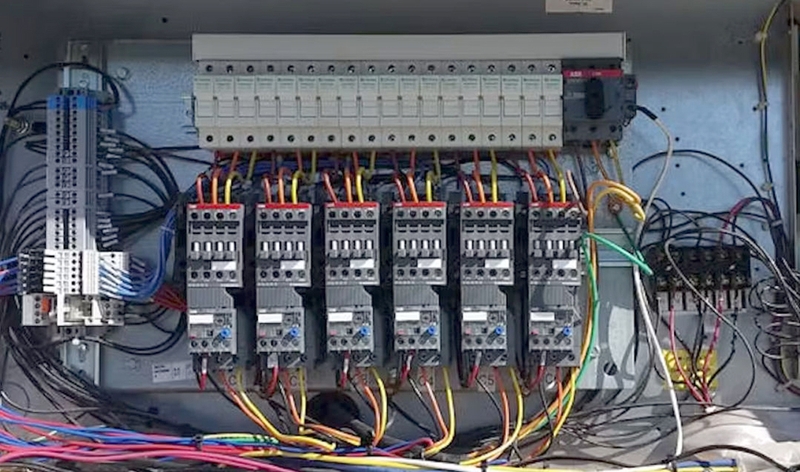

• Điều khiển thiết bị trong hệ thống tự động hóa: Trong các hệ thống tự động hóa đơn giản, công tắc tơ 1 pha đóng vai trò quan trọng trong việc điều khiển các thiết bị như băng tải, máy đóng gói, máy trộn... Khả năng đóng ngắt mạch điện nhanh chóng và chính xác của công tắc tơ giúp đảm bảo hoạt động ổn định và an toàn cho hệ thống.

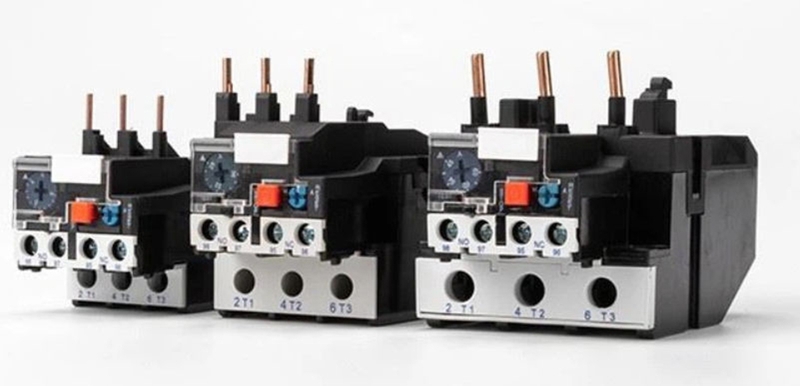

• Bảo vệ thiết bị điện khỏi quá tải: Khi kết hợp với rơ-le nhiệt, công tắc tơ 1 pha có thể bảo vệ các thiết bị điện khỏi tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá mức cho phép, rơ-le nhiệt sẽ ngắt mạch, ngăn chặn hư hỏng cho thiết bị và đảm bảo an toàn cho người sử dụng.
• Ứng dụng trong hệ thống năng lượng tái tạo: Trong các hệ thống năng lượng mặt trời hoặc năng lượng gió quy mô nhỏ, công tắc tơ 1 pha được sử dụng để điều khiển việc kết nối hoặc ngắt kết nối giữa nguồn năng lượng tái tạo và lưới điện hoặc thiết bị tiêu thụ, giúp tối ưu việc sử dụng năng lượng và bảo vệ hệ thống khỏi các sự cố điện.

Tạm kết

Với khả năng điều khiển linh hoạt, độ bền cao và an toàn trong vận hành, công tắc tơ 1 pha ngày càng khẳng định vai trò không thể thiếu trong các hệ thống điện hiện đại. Vì vậy, việc hiểu rõ nguyên lý hoạt động và những ứng dụng thực tế của thiết bị này sẽ giúp bạn lựa chọn và sử dụng công tắc tơ 1 pha hiệu quả hơn, đảm bảo an toàn cho thiết bị điện và tiết kiệm chi phí sửa chữa trong dài hạn.
