Tìm hiểu về công tắc nhiệt độ: Đặc điểm, cấu tạo và tính ứng dụng của công tắc nhiệt độ

Công tắc nhiệt độ là một thiết bị không thể thiếu trong nhiều hệ thống công nghiệp và dân dụng với mục đích kiểm soát và giám sát nhiệt độ trong các mạch điện hoặc thiết bị. Công tắc nhiệt độ có khả năng tự động đóng hoặc mở tiếp điểm khi nhiệt độ đạt đến mức cài đặt trước, giúp duy trì môi trường hoạt động ổn định và an toàn cho các hệ thống. Bài viết này của FPT Shop sẽ giúp bạn hiểu rõ hơn về công tắc nhiệt độ, cấu tạo, nguyên lý hoạt động và các ứng dụng phổ biến của thiết bị này.

Công tắc nhiệt độ là gì?

Công tắc nhiệt độ là thiết bị đo và điều khiển nhiệt độ trong hệ thống, được sử dụng chủ yếu để theo dõi và kiểm soát nhiệt độ bên trong các thiết bị, máy móc hoặc toàn bộ hệ thống, giúp bảo vệ thiết bị khỏi sự cố quá nhiệt.

Công tắc nhiệt độ có thể đóng mở mạch điện khi nhiệt độ đạt đến một ngưỡng xác định, điều này giúp kiểm soát và tự động điều chỉnh các thiết bị như quạt, máy nén, hoặc hệ thống làm mát.

Công tắc nhiệt độ là sự kết hợp giữa bộ tiếp điểm đóng ngắt (relay) và đầu dò cảm biến nhiệt độ, tạo thành một thiết bị đo nhiệt độ tích hợp. Trước kia, để thực hiện chức năng này, người ta phải sử dụng đến tủ điều khiển PLC để xuất tín hiệu đóng ngắt nhưng hiện nay công tắc nhiệt độ có thể đáp ứng đầy đủ các yêu cầu mà không cần thêm thiết bị điều khiển phức tạp.

Cấu tạo và nguyên lý hoạt động

Cấu tạo công tắc nhiệt độ

Công tắc nhiệt độ bao gồm các thành phần chính sau:

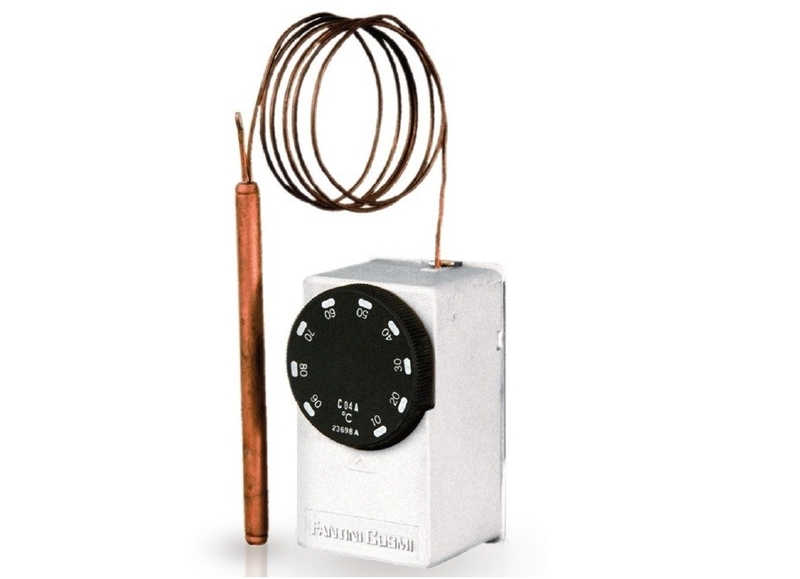

• Đầu dò cảm biến: Đây là bộ phận tiếp xúc trực tiếp với môi trường cần đo nhiệt độ, có thể là dạng dây đo hoặc dạng que. Đầu dò này giúp nhận biết sự thay đổi nhiệt độ tại vị trí cần đo.
• Màn hình hiển thị nhiệt độ: Trên thân của công tắc nhiệt độ thường có khu vực hiển thị, có thể là dạng hiển thị cơ hoặc hiển thị số để người dùng dễ dàng theo dõi nhiệt độ hiện tại.
• Cơ cấu đo: Bên trong công tắc, cơ cấu đo và các ngõ xuất tín hiệu được thiết kế để gửi tín hiệu đóng ngắt tới các thiết bị liên quan khi đạt đến ngưỡng nhiệt độ cài đặt.

Nguyên lý hoạt động

Khi nhiệt độ tại vị trí đo đạt đến mức cài đặt, công tắc nhiệt độ sẽ tự động đóng hoặc mở một tiếp điểm tương ứng. Ngưỡng nhiệt độ này được người sử dụng thiết lập theo yêu cầu để công tắc phản ứng với mức nhiệt độ nhất định.

Khi đầu dò cảm biến phát hiện sự thay đổi nhiệt độ, nó làm tăng áp suất trong cơ cấu của công tắc. Áp suất này tác động lên màng ngăn, nén lò xo và khiến piston chuyển động, từ đó mở hoặc đóng công tắc. Quá trình này giúp tự động điều chỉnh hoạt động của các thiết bị điện hoặc hệ thống trong một phạm vi nhiệt độ kiểm soát.

Ưu điểm và ứng dụng của công tắc nhiệt độ

Ưu điểm công tắc nhiệt độ

Công tắc nhiệt độ mang lại nhiều lợi ích, đặc biệt trong các ứng dụng công nghiệp:

• Tối ưu không gian sử dụng: Công tắc nhiệt độ giúp tiết kiệm không gian, gọn nhẹ và dễ dàng lắp đặt.
• Hoạt động ổn định và dễ sử dụng: Công tắc nhiệt độ được thiết kế dễ sử dụng và có thể hoạt động trong các môi trường khắc nghiệt mà không gặp phải sự cố.
• Giám sát an toàn nhiệt độ: Đây là một tính năng quan trọng giúp theo dõi nhiệt độ trong quá trình vận hành, bảo vệ thiết bị khỏi hư hỏng do quá nhiệt.
• Thiết kế linh hoạt: Công tắc nhiệt độ có thể được lắp đặt dễ dàng vào các hệ thống với nhiều loại kết nối khác nhau, từ đó tăng tính linh hoạt trong việc sử dụng.
• Đảm bảo chất lượng cao: Được sản xuất trên dây chuyền công nghệ hiện đại, công tắc nhiệt độ mang lại độ an toàn cao và độ bền lâu dài.

Ứng dụng của công tắc nhiệt độ

Công tắc nhiệt độ được ứng dụng trong nhiều lĩnh vực, từ công nghiệp đến dân dụng, nhờ khả năng tự động điều khiển nhiệt độ trong các hệ thống máy móc và thiết bị:

• Hệ thống nồi hơi và lò hơi: Công tắc nhiệt độ được sử dụng để điều chỉnh và duy trì nhiệt độ trong các hệ thống nồi hơi, lò hơi để tránh quá nhiệt.
• Quy trình máy bơm tuần hoàn: Công tắc nhiệt độ giúp điều khiển các máy bơm tuần hoàn trong các hệ thống làm mát hoặc cấp nước.
• Hệ thống điều hòa không khí: Ứng dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) để điều chỉnh nhiệt độ của không khí trong tòa nhà.
• Ngành chế biến thực phẩm và dược phẩm: Công tắc nhiệt độ giúp đảm bảo rằng nhiệt độ trong các quy trình chế biến luôn duy trì ổn định và an toàn cho sản phẩm.
• Sản xuất ô tô: Công tắc nhiệt độ được lắp đặt vào các hệ thống máy móc trong ngành sản xuất ô tô để kiểm soát nhiệt độ của động cơ và các bộ phận khác.
• Hệ thống cấp nước làm mát: Công tắc nhiệt độ tự động điều khiển các máy bơm nước làm mát trong các nhà máy sản xuất.

Các dòng công tắc nhiệt độ phổ biến hiện nay

Có ba loại công tắc nhiệt độ chính được sử dụng hiện nay:

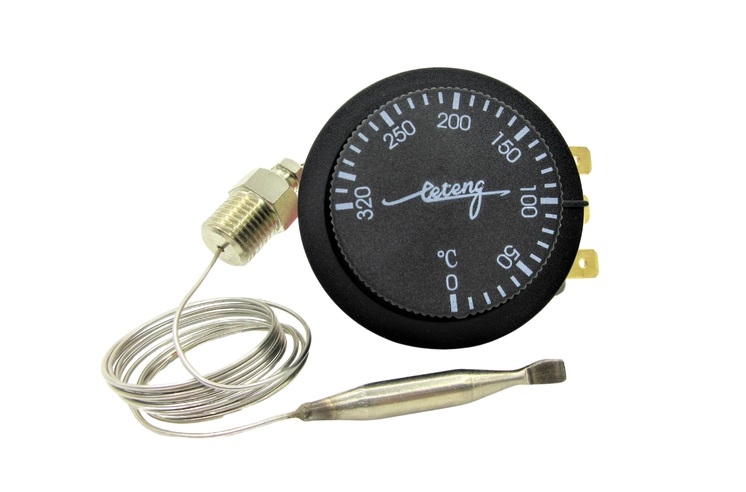

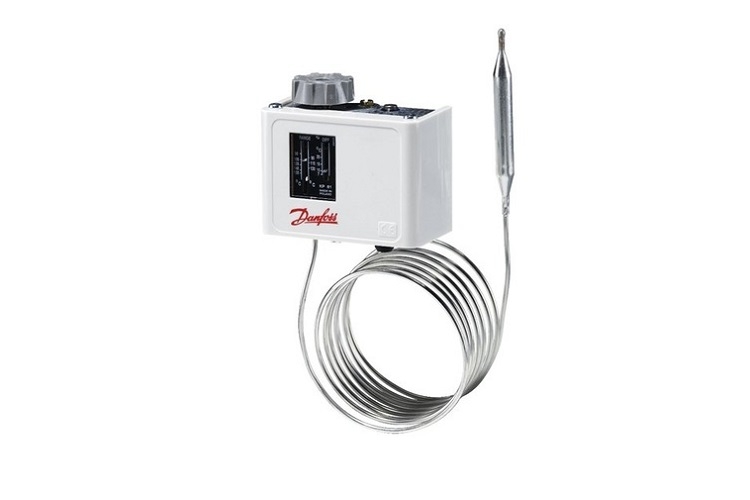

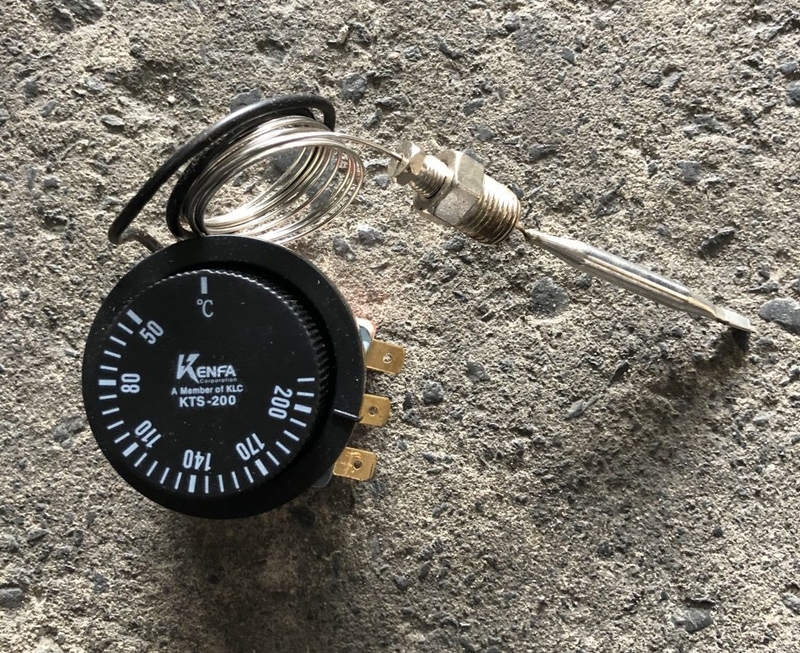

• Công tắc nhiệt độ cơ: Được sử dụng chủ yếu để giới hạn nhiệt độ bên trong các hệ thống, giúp điều khiển quạt làm mát bộ tản nhiệt trong các hệ thống động cơ, thủy lực, và phanh.

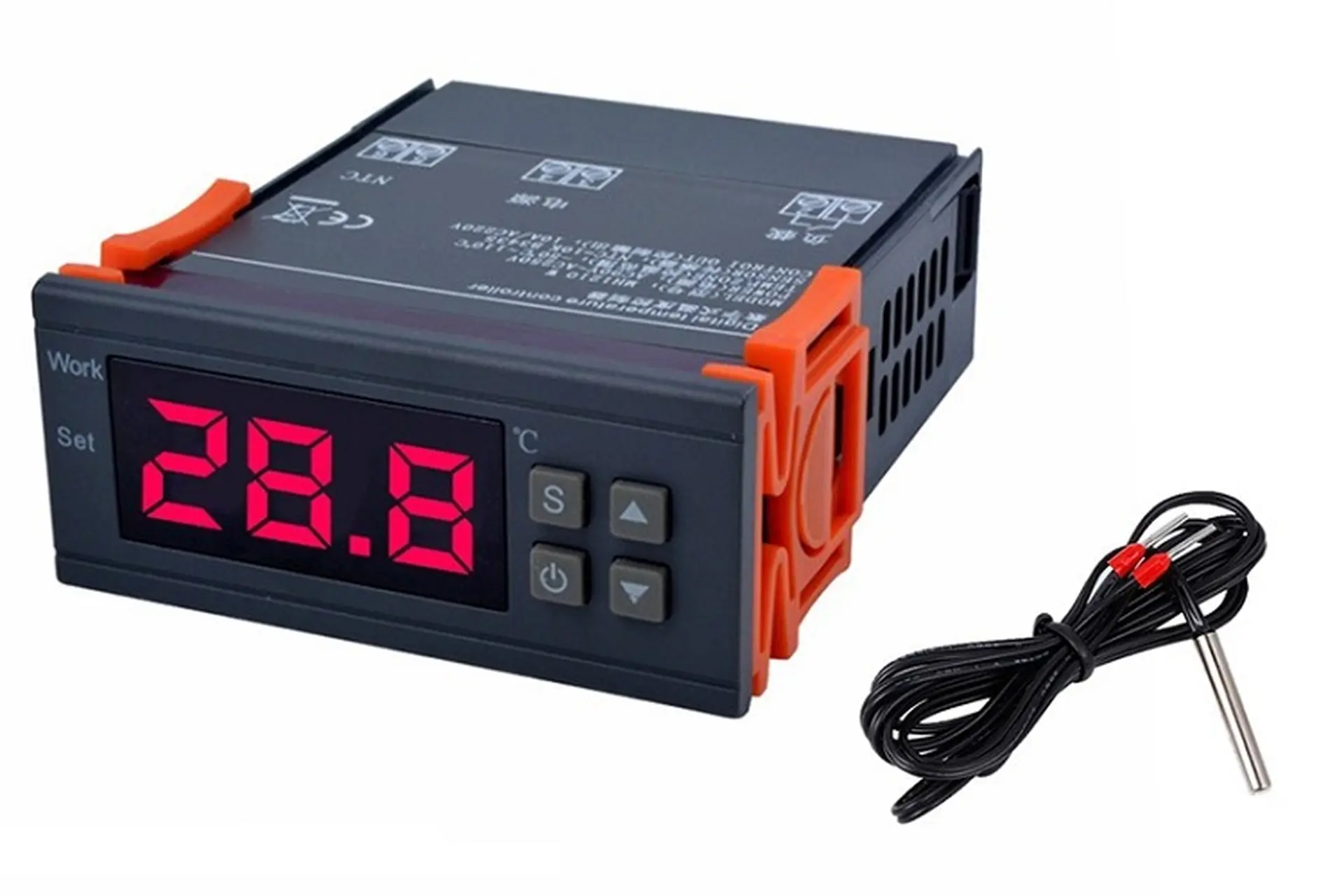

• Công tắc nhiệt độ điện tử: Loại công tắc này có khả năng điều khiển chính xác hơn và được sử dụng phổ biến trong các hệ thống quy trình kỹ thuật. Mặc dù giá thành cao hơn nhưng nó mang lại hiệu quả cao trong điều khiển nhiệt độ.

• Công tắc nhiệt độ lưỡng kim (Bimetal Temperature Switches): Dùng đĩa lưỡng kim để xác định nhiệt độ với các dải kim loại có hệ số nhiệt khác nhau, thường được sử dụng trong các hệ thống điện tự động.

Những lưu ý khi lựa chọn công tắc nhiệt độ

Khi lựa chọn công tắc nhiệt độ cho một hệ thống, việc xác định và lựa chọn đúng thiết bị là vô cùng quan trọng, vì nó ảnh hưởng trực tiếp đến hiệu quả và độ bền của hệ thống mà bạn đang vận hành. Để đảm bảo công tắc nhiệt độ hoạt động hiệu quả và ổn định, bạn cần chú ý đến một số yếu tố quan trọng dưới đây:

• Phạm vi điều chỉnh nhiệt độ: Phạm vi điều chỉnh nhiệt độ của công tắc nhiệt độ là một trong những yếu tố đầu tiên cần xem xét. Bạn phải xác định mức nhiệt độ mà công tắc có thể điều chỉnh và hoạt động ổn định trong suốt quá trình sử dụng. Phạm vi này cần phải phù hợp với yêu cầu nhiệt độ của hệ thống mà bạn đang kiểm soát.
• Điểm đặt nhiệt độ: Điểm đặt là nhiệt độ mà tại đó công tắc nhiệt độ sẽ kích hoạt để tăng hoặc giảm nhiệt độ trong hệ thống. Khi chọn công tắc, bạn cần chắc chắn rằng điểm đặt này nằm trong phạm vi điều chỉnh mà công tắc có thể hỗ trợ. Ngoài ra, bạn cũng cần phải cân nhắc cài đặt điểm đặt sao cho phù hợp với các yêu cầu kỹ thuật của hệ thống. Nếu điểm đặt quá cao hoặc quá thấp, công tắc sẽ không thể điều khiển hiệu quả và có thể gây hư hỏng cho hệ thống. Đảm bảo điểm đặt chính xác giúp bảo vệ thiết bị và duy trì hiệu suất hoạt động của toàn bộ hệ thống.
• Tính lặp lại và ổn định của công tắc: Một trong những yếu tố quan trọng không thể thiếu khi lựa chọn công tắc nhiệt độ là khả năng lặp lại của công tắc. Tính lặp lại đảm bảo rằng công tắc có thể hoạt động liên tiếp và ổn định qua nhiều chu kỳ. Điều này rất quan trọng, đặc biệt trong các hệ thống cần sự giám sát và điều khiển liên tục, như trong ngành công nghiệp chế biến thực phẩm, dược phẩm hoặc các hệ thống năng lượng. Công tắc nhiệt độ phải có khả năng điều chỉnh chính xác và nhất quán trong suốt thời gian sử dụng mà không xảy ra sai lệch hay gián đoạn, từ đó giúp tối ưu hóa hiệu quả và giảm thiểu sự cố.
• Loại chuyển mạch (SPDT, DPDT): Một yếu tố nữa mà bạn cần lưu ý khi chọn công tắc nhiệt độ là loại chuyển mạch của công tắc. Có hai loại chuyển mạch phổ biến là SPDT (Single Pole Double Throw) và DPDT (Double Pole Double Throw). Loại chuyển mạch bạn lựa chọn sẽ phụ thuộc vào nhu cầu sử dụng và ứng dụng cụ thể trong hệ thống. Nếu hệ thống của bạn yêu cầu điều khiển một thiết bị đơn giản, công tắc SPDT sẽ là lựa chọn hợp lý. Tuy nhiên, nếu hệ thống của bạn cần điều khiển nhiều thiết bị hoặc yêu cầu chuyển mạch cho hai mạch điện độc lập, công tắc DPDT sẽ là sự lựa chọn phù hợp hơn. Việc lựa chọn đúng loại chuyển mạch giúp đảm bảo sự linh hoạt và đáp ứng tốt nhất các yêu cầu kỹ thuật của hệ thống.
• Chất liệu và độ bền của công tắc: Chất liệu của công tắc nhiệt độ cũng là yếu tố quan trọng khi lựa chọn. Công tắc được làm từ các vật liệu chất lượng cao, có khả năng chống chịu tốt với các yếu tố môi trường như độ ẩm, bụi bẩn và nhiệt độ cao sẽ đảm bảo tuổi thọ lâu dài và hoạt động ổn định. Các vật liệu như nhựa cao cấp, thép không gỉ hoặc các hợp kim chống ăn mòn thường được sử dụng trong các công tắc nhiệt độ để tăng cường độ bền và khả năng chống chịu trong các điều kiện làm việc khắc nghiệt.
• Khả năng chống nước và bụi: Nếu công tắc nhiệt độ được sử dụng trong môi trường ngoài trời hoặc môi trường ẩm ướt, khả năng chống nước và bụi là yếu tố rất quan trọng. Các công tắc nhiệt độ có lớp bảo vệ đạt tiêu chuẩn IP (Ingress Protection) cao, như IP65 hoặc IP67, sẽ giúp bảo vệ công tắc khỏi tác động của bụi bẩn và nước, giúp thiết bị hoạt động hiệu quả trong mọi điều kiện môi trường. Bạn cần chọn công tắc có lớp bảo vệ phù hợp với môi trường sử dụng để đảm bảo công tắc hoạt động lâu dài và ổn định.
• Chi phí và thương hiệu: Một yếu tố cuối cùng khi lựa chọn công tắc nhiệt độ là chi phí và thương hiệu sản phẩm. Việc lựa chọn một công tắc nhiệt độ từ các thương hiệu uy tín giúp bạn đảm bảo chất lượng, tiết kiệm chi phí bảo trì, sửa chữa và thay thế sau này. Dù công tắc nhiệt độ có giá thành cao hay thấp, bạn nên lựa chọn sản phẩm phù hợp với ngân sách nhưng vẫn đáp ứng đầy đủ các yêu cầu kỹ thuật và an toàn.

Lời kết

Hy vọng qua bài viết này, bạn đã có cái nhìn rõ ràng hơn về các yếu tố quan trọng khi lựa chọn công tắc nhiệt độ cho hệ thống của mình. Việc lựa chọn công tắc nhiệt độ phù hợp sẽ giúp nâng cao hiệu quả và đảm bảo sự an toàn trong quá trình vận hành. Chúc bạn thành công trong việc chọn lựa thiết bị phù hợp với nhu cầu sử dụng.
