Công tắc áp suất là gì? Phân loại và giải mã nguyên lý hoạt động, cấu tạo chi tiết

Bạn đang tìm hiểu về công tắc áp suất? Bài viết này sẽ đi sâu vào giải mã nguyên lý hoạt động của công tắc áp suất, giúp bạn hiểu rõ cách thức hoạt động của nó. Ngoài ra, bạn còn được cung cấp thông tin về cấu tạo, các loại công tắc áp suất phổ biến, ứng dụng cùng với hướng dẫn sử dụng và bảo quản.

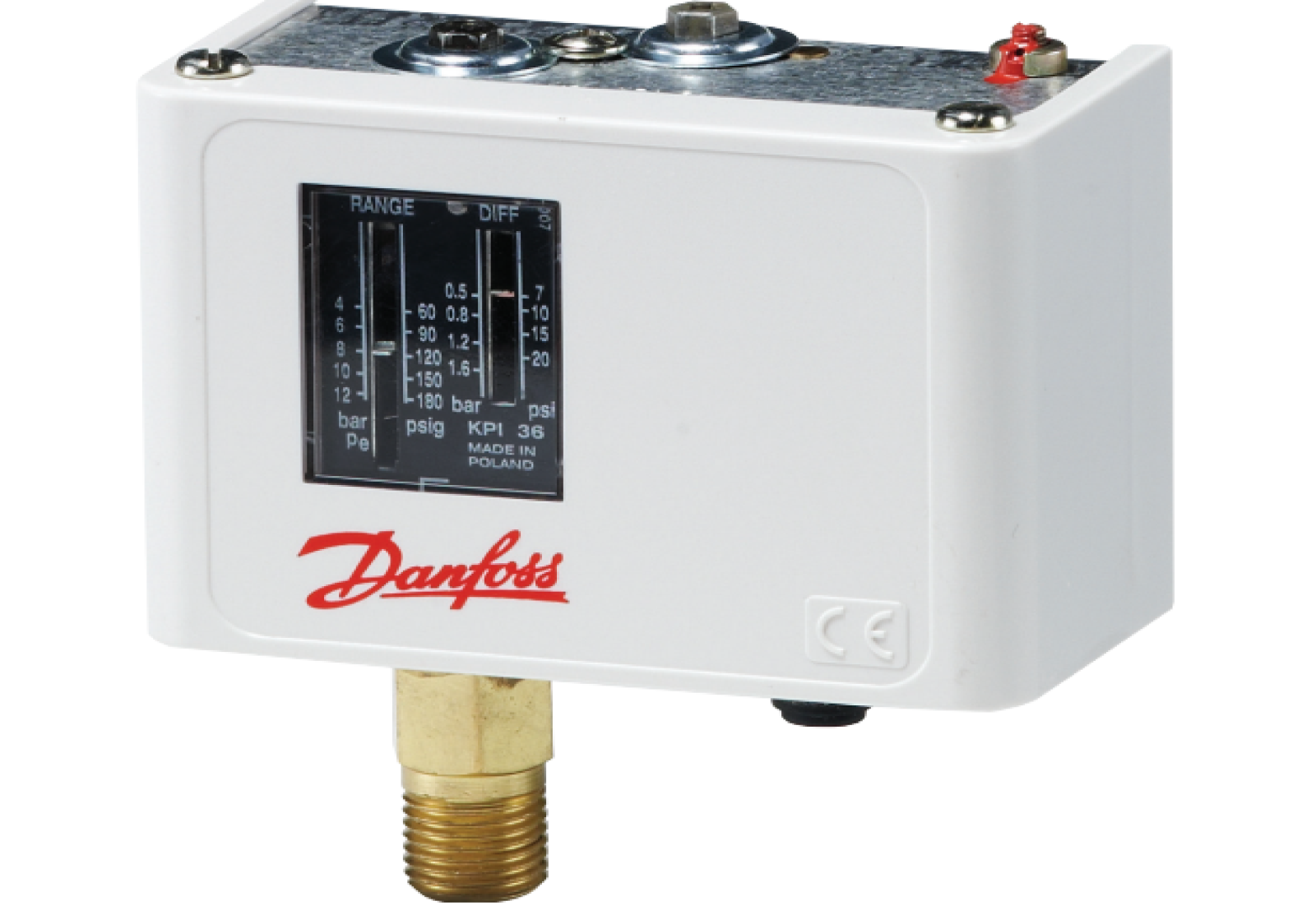

Công tắc áp suất là gì?

Công tắc áp suất, còn được biết đến với nhiều tên gọi khác như rơ le áp suất, công tắc áp lực, hay cảm biến áp suất, là một thành phần quan trọng trong việc quản lý và điều chỉnh áp suất trong các hệ thống ống dẫn. Thiết bị này có chức năng chính là điều tiết áp suất, đảm bảo rằng áp suất trong hệ thống luôn được duy trì ở mức an toàn và hiệu quả.

Công tắc áp suất hoạt động dựa trên nguyên lý chuyển đổi áp suất cơ học hoặc âm thanh thành tín hiệu điện tử, cho phép nó kích hoạt hoặc ngắt các mạch điện theo cách on/off, tùy thuộc vào mức áp suất đã được cài đặt trước.

Công tắc áp suất có các loại nào?

Trên thị trường hiện nay, có hai loại chính được sử dụng rộng rãi: công tắc áp suất khí nén và công tắc áp suất thủy lực.

Công tắc áp suất khí nén

Công tắc áp suất khí nén thường được sử dụng trong các hệ thống máy nén khí, với hai loại phổ biến là công tắc áp suất đơn và công tắc áp suất kép.

Công tắc áp suất đơn

Công tắc áp suất đơn, được làm từ các vật liệu cao cấp như đồng, inox và nhựa cao cấp, có khả năng chống ăn mòn và chống rỉ sét, đảm bảo độ bền cao trong quá trình sử dụng. Chúng thường được ứng dụng để bảo vệ máy nén khỏi những rủi ro do áp suất cao gây ra, đồng thời duy trì áp suất ổn định trong hệ thống. Công tắc áp suất đơn có hai loại chính là rơ le áp suất thấp và rơ le áp suất cao, tùy thuộc vào nhu cầu và môi trường làm việc cụ thể.

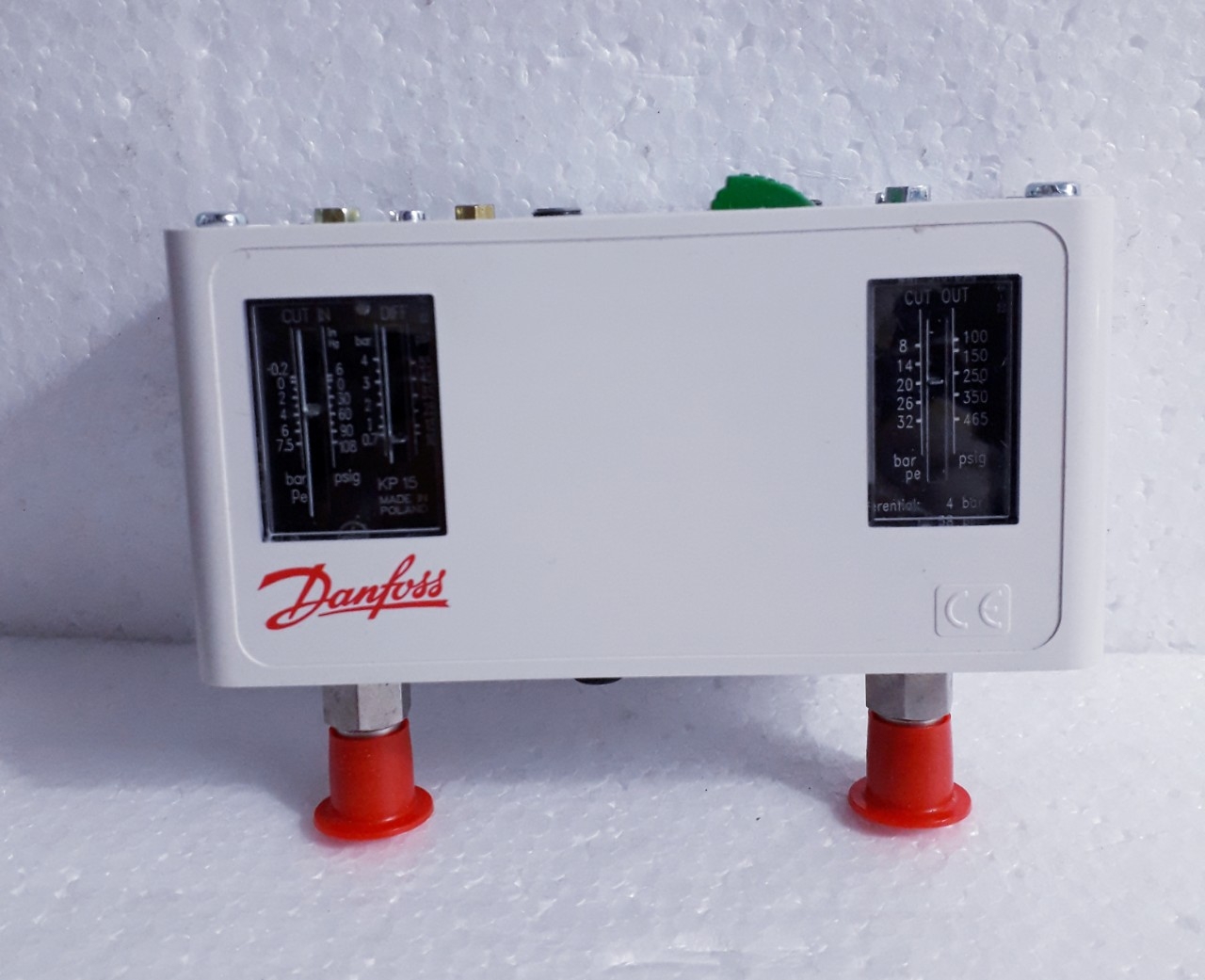

Công tắc áp suất kép

Công tắc áp suất kép kết hợp chức năng của cả rơ le áp suất cao và thấp trong một thiết bị duy nhất, cho phép nó ngắt mạch điện khi áp suất vượt quá hoặc giảm xuống dưới ngưỡng cho phép. Điều này giúp tăng cường độ an toàn và hiệu quả làm việc cho các hệ thống máy móc.

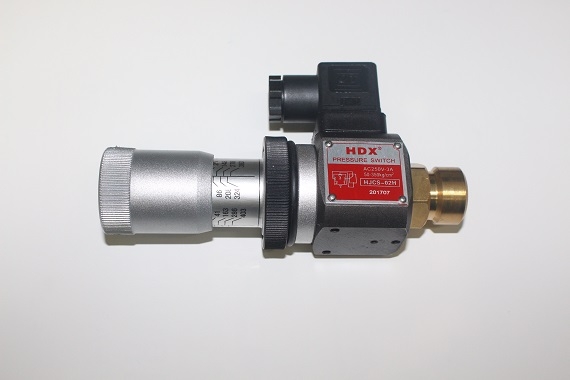

Công tắc áp suất thủy lực

Công tắc áp suất thủy lực, với ba tiếp điểm, được thiết kế kết nối trực tiếp với hệ thống dầu của bơm thủy lực. Khi áp suất trong hệ thống đạt đến mức cài đặt, tiếp điểm sẽ đóng, cho phép động cơ điện ngắt, từ đó bảo vệ hệ thống khỏi những tổn thất do áp suất không ổn định gây ra. Công tắc áp suất thủy lực có thể được chia thành hai loại: loại dành cho dầu và loại dành cho nước, mỗi loại được thiết kế để phù hợp với môi trường làm việc cụ thể của chúng.

Rơ le áp suất dùng cho dầu được thiết kế để hoạt động trong môi trường dầu, nhớt, cung cấp sự bảo vệ cần thiết cho các hệ thống máy móc làm việc trong điều kiện này. Trong khi đó, rơ le áp suất nước được sử dụng để bảo vệ bơm và hệ thống cung cấp nước, giúp tăng tuổi thọ của thiết bị, giảm thiểu sự cố và tiết kiệm năng lượng cũng như nguồn nước.

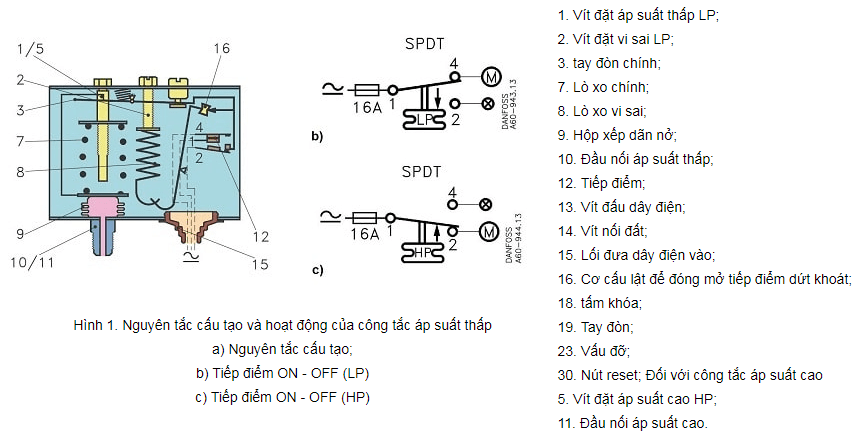

Công tắc áp suất có cấu tạo thế nào?

Cấu tạo của công tắc áp suất tuy không quá đơn giản nhưng cũng không quá phức tạp. Nó bao gồm các bộ phận chính sau:

• Lò xo.
• Hộp giãn nở.
• Đầu nối.
• Vít.
• Tay đòn.
• Tiếp điểm.
• Đường nối dây điện.

Tùy thuộc vào ứng dụng cụ thể và yêu cầu của hệ thống, công tắc áp suất có thể bao gồm thêm các bộ phận khác như cảm biến áp suất điện tử, màn hình hiển thị, hoặc các bộ phận điều chỉnh tự động. Các bộ phận này giúp tăng cường độ chính xác và khả năng tương tác của công tắc với người dùng, cũng như khả năng tự động hóa quá trình giám sát và điều khiển áp suất trong hệ thống.

Nguyên lý của công tắc áp suất khi hoạt động

Cơ chế hoạt động của công tắc áp suất dựa trên nguyên lý sử dụng áp suất chất lỏng hoặc khí để kích hoạt hoặc ngắt mạch điện, từ đó điều khiển hoạt động của thiết bị liên kết. Khi áp suất trong bồn chứa hoặc thùng chứa tăng lên và vượt qua ngưỡng đã được cài đặt trước, lực tác động lên màng ngăn sẽ làm cho nó uốn cong và đẩy tấm áp lực đi lên.

Điều này gây ra sự di chuyển của tấm áp lực, và khi lực đủ mạnh để nén lò xo, tấm áp lực sẽ di chuyển đến mức độ cần thiết để kích hoạt các tiếp điểm bên trong công tắc. Khi các tiếp điểm này được kết nối, mạch điện sẽ được đóng lại, cho phép dòng điện - có thể là 24v hoặc 220v tùy thuộc vào hệ thống - được cung cấp cho các thiết bị điện.

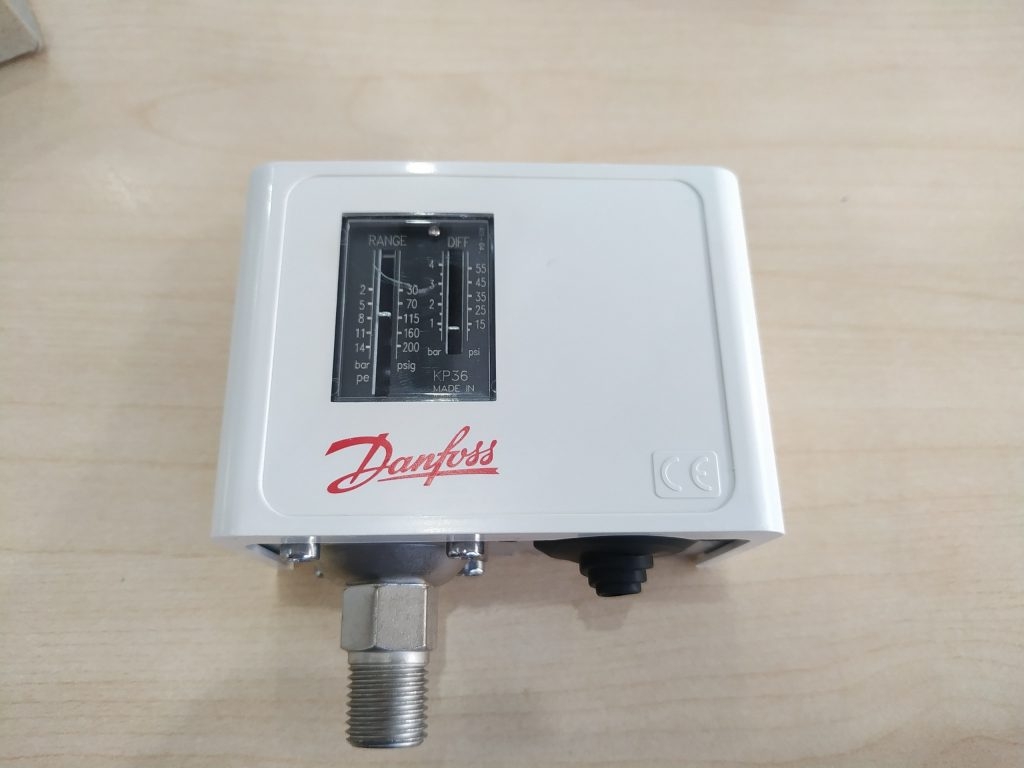

Cách điều chỉnh công tắc áp suất

Để hiệu chỉnh công tắc áp suất một cách phù hợp, các bạn cần lưu ý:

• Nắm vững kiến thức về rơ le áp suất và đọc kỹ thông số kỹ thuật để tránh những sai lầm không đáng có. Chú ý đến các thông số cơ bản như giới hạn tối thiểu (min), tối đa (max), và sự chênh lệch (diff).
• Dùng tua vít để điều chỉnh giới hạn tối đa (max), và điều chỉnh các vít phù hợp trên cột range nếu cần.
• Tăng áp suất từ từ và theo dõi chỉ số trên đồng hồ áp suất cũng như tín hiệu từ rơ le áp suất khí nén.
• Để điều chỉnh sự chênh lệch (diff), chỉnh vít trên cột diff đến giá trị mong muốn, sau đó giảm áp suất dần dần và quan sát đồng hồ.
• Kiểm tra lại để đảm bảo rằng công tắc áp suất đã được cài đặt đúng theo thông số kỹ thuật của hệ thống và rơ le hoạt động chính xác.

Quy trình này đảm bảo rằng công tắc áp suất được điều chỉnh một cách chính xác và hiệu quả, giúp hệ thống hoạt động ổn định và an toàn.

Xem thêm: Công tắc 3 cực là gì? Hướng dẫn cách đấu công tắc 3 cực chính xác nhất cho những ai chưa biết

Tuổi thọ của công tắc áp suất như thế nào?

Tuổi thọ của một công tắc áp suất có thể bị ảnh hưởng bởi nhiều yếu tố khác nhau. Việc sử dụng thường xuyên là một trong những yếu tố chính, vì nó quyết định mức độ mài mòn cơ học mà thiết bị phải chịu đựng. Các yếu tố khác bao gồm cả tốc độ chu trình làm việc của công tắc, mức áp suất làm việc tối thiểu và tối đa mà nó có thể xử lý, cũng như sự ảnh hưởng của sốc thủy lực...

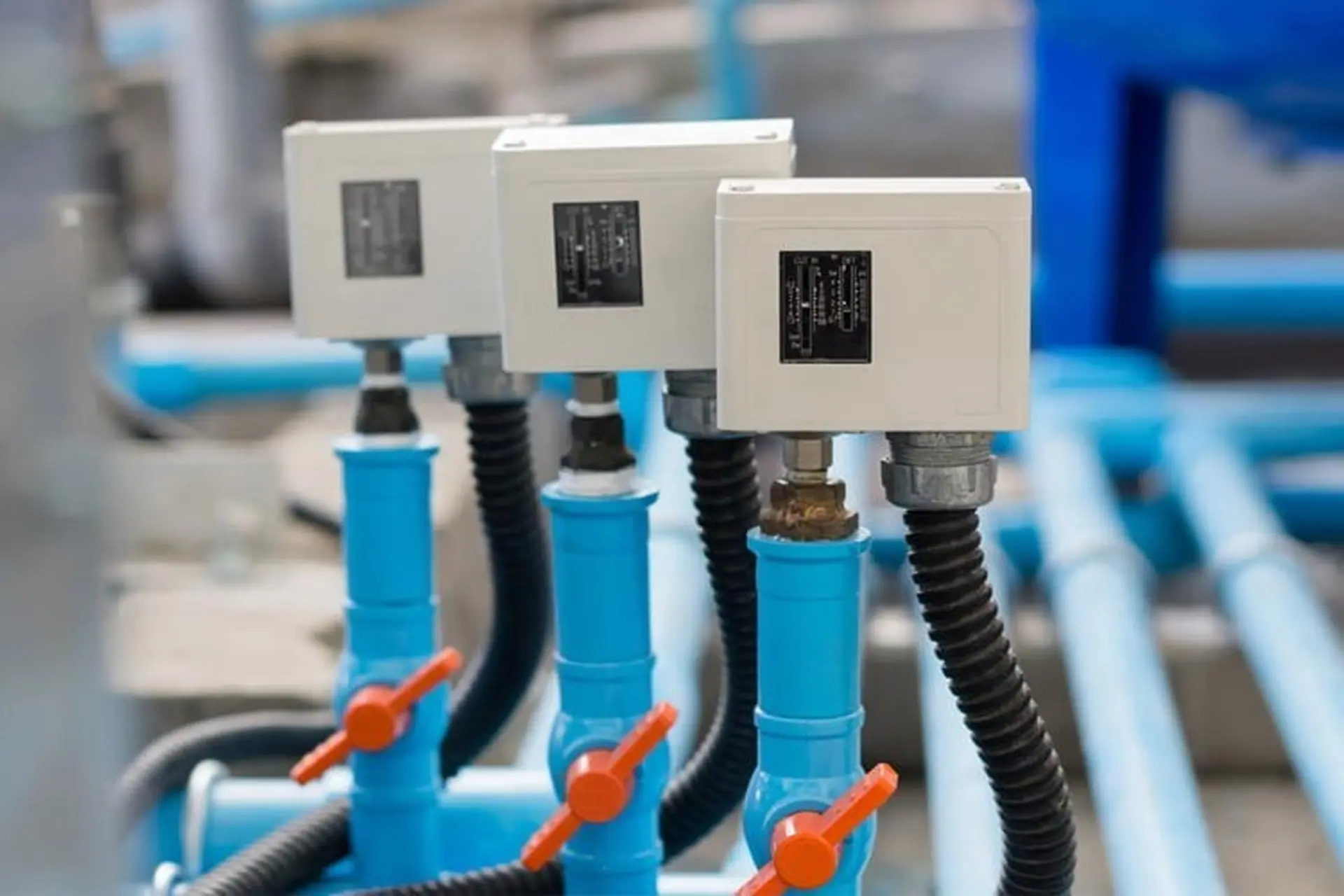

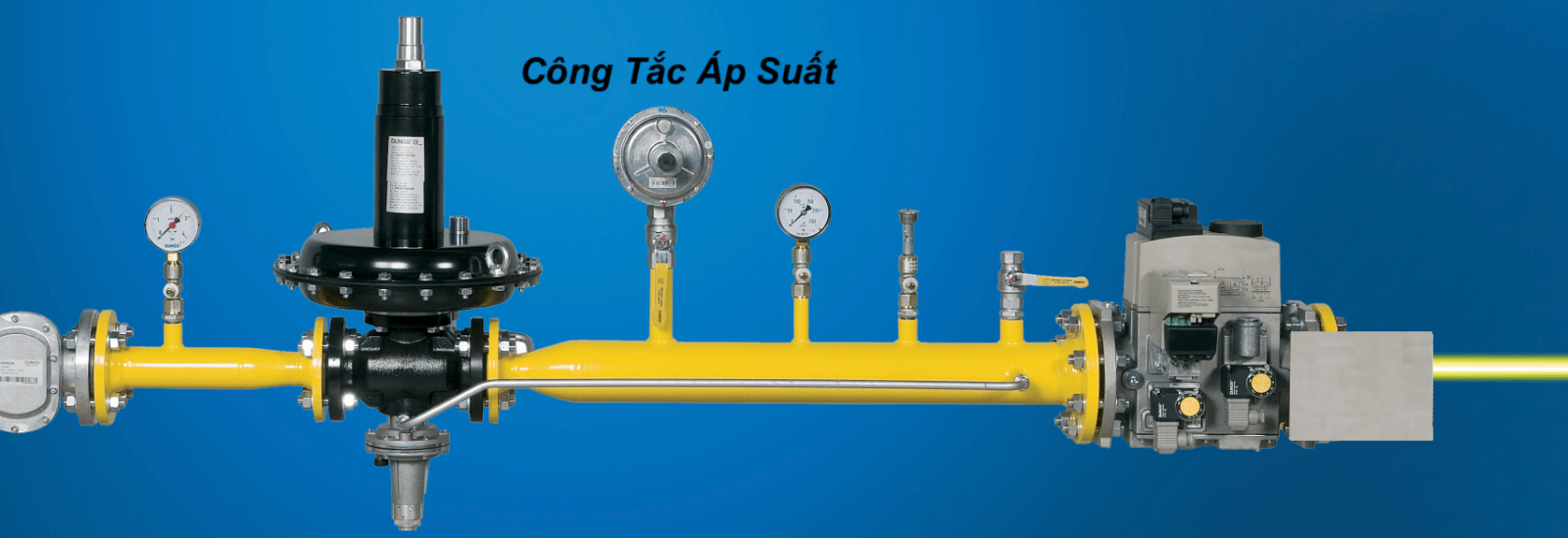

Công tắc áp suất có ứng dụng ra sao?

Công tắc áp suất hiện đang là một phần không thể thiếu trong nhiều ngành công nghiệp khác nhau, từ y tế đến nông nghiệp, và từ hàng hải đến xử lý nước.

• Trong lĩnh vực y tế, chúng được sử dụng để theo dõi áp suất oxy trong các thiết bị y tế tại các trạm y tế và bệnh viện, cũng như trong máy lấy mẫu DNA và các thiết bị y tế khác.
• Công tắc áp suất còn có vai trò trong việc pha chế đồ uống và điều khiển máy nén khí nén, giúp kiểm soát áp lực phanh trong các phương tiện như xe tải, tàu hỏa và ô tô.
• Trong ngành công nghiệp, chúng được dùng để điều khiển máy ép, máy hàn, và các thiết bị công nghiệp khác.

• Công tắc áp suất cũng quan trọng trong việc duy trì hệ thống lọc bể cá, kích hoạt và báo động trong máy thở, và hỗ trợ các thiết bị y tế.
• Ngoài ra, chúng còn được ứng dụng trong máy móc và thiết bị quét bụi trong lĩnh vực nông nghiệp, góp phần vào việc cải thiện hiệu quả công việc và an toàn lao động.

Tạm kết

Công tắc áp suất là thiết bị điện quan trọng với nhiều ứng dụng trong các ngành công nghiệp và đời sống. Hiểu rõ về nguyên lý hoạt động, cấu tạo, các loại và ứng dụng của công tắc áp suất sẽ giúp bạn lựa chọn và sử dụng thiết bị này một cách hiệu quả. Mong rằng với những gì mà FPT Shop vừa giới thiệu ở trên sẽ giúp các bạn hiểu thêm về công tắc áp suất để đưa ra cho mình chọn lựa phù hợp khi sử dụng.
