PID là gì? Nguyên lý hoạt động, đặc điểm và ứng dụng thực tế trong lĩnh vực công nghiệp hiện nay

Trong lĩnh vực điều khiển tự động, nhiều người thắc mắc: PID là gì và tại sao nó lại được sử dụng rộng rãi đến vậy? Bộ điều khiển PID (Proportional - Integral - Derivative) là công cụ cốt lõi trong các hệ thống vòng kín, giúp giảm thiểu sai số giữa giá trị đo được và giá trị mong muốn. Việc nắm rõ khái niệm, nguyên lý và ứng dụng PID sẽ giúp bạn hiểu hơn về vai trò của nó trong công nghiệp và đời sống.

PID là gì? Khái niệm cơ bản

PID là viết tắt của ba thành phần: Proportional (tỉ lệ), Integral (tích phân) và Derivative (đạo hàm). Đây là một bộ điều khiển phản hồi, liên tục tính toán sai số và điều chỉnh tín hiệu đầu vào để hệ thống đạt trạng thái mong muốn.

Nói một cách đơn giản, PID giúp “cân bằng” sự khác biệt giữa thực tế và mục tiêu. Khi có sai lệch, PID sẽ tác động ngay lập tức thông qua ba tham số cơ bản để đưa hệ thống về đúng điểm cài đặt. Chính vì vậy, bộ điều khiển này xuất hiện trong hầu hết các ứng dụng tự động hóa.

Lịch sử hình thành và phát triển

Khái niệm PID lần đầu tiên xuất hiện từ cuối thế kỷ 19 trong thiết kế bộ điều tốc. Đến năm 1911, Elmer Sperry phát triển thiết bị điều khiển tương tự PID cho tàu thuyền tự động. Năm 1922, Nicolas Minorsky công bố lý thuyết chính thức về PID sau khi quan sát quá trình điều khiển tàu thủy.

Sau Thế chiến thứ hai, PID trở thành công nghệ phổ biến, áp dụng rộng rãi trong cơ khí, điện, khí nén và thủy lực. Đến nay, cùng với sự phát triển của điện tử và máy tính, PID ngày càng hiện đại, chính xác và dễ dàng tích hợp vào nhiều hệ thống.

Nguyên lý hoạt động của PID là gì?

Một hệ thống điều khiển PID bao gồm cảm biến phản hồi, bộ điều khiển và cơ cấu chấp hành. Giá trị mong muốn (setpoint) được cài đặt trước. Khi hệ thống hoạt động, PID sẽ liên tục so sánh giá trị đo được với giá trị cài đặt, sau đó tính toán sai số để đưa ra tín hiệu điều chỉnh.

Ví dụ: Nếu cần duy trì nhiệt độ 200 độ F trong lò, PID sẽ điều chỉnh góc mở van gas dựa trên tín hiệu từ cảm biến nhiệt. Khi nhiệt độ tăng quá mức, van sẽ tự động giảm; khi nhiệt độ thấp, van sẽ mở rộng hơn. Nhờ vậy, hệ thống luôn giữ được sự ổn định quanh giá trị mong muốn.

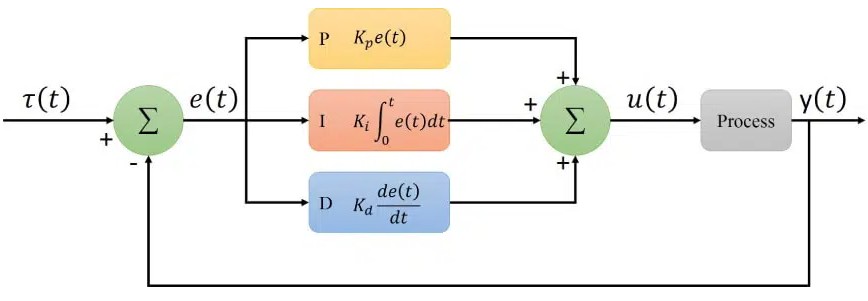

Ba thành phần chính trong PID

Thành phần tỉ lệ (P - Proportional)

P tác động dựa trên mức sai số hiện tại. Sai số càng lớn, tín hiệu điều khiển càng mạnh. Công thức cơ bản là nhân sai số với hệ số Kp. Tuy nhiên, nếu chỉ dùng P thì hệ thống thường vẫn tồn tại sai số tĩnh.

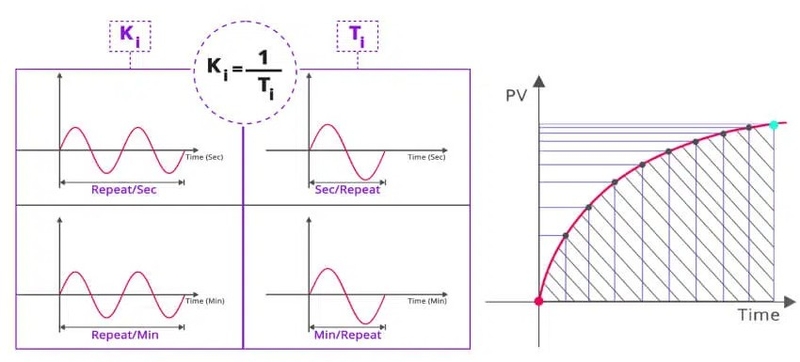

Thành phần tích phân (I - Integral)

I có tác dụng loại bỏ sai số tĩnh. Nó cộng dồn sai số theo thời gian và điều chỉnh dần dần cho đến khi sai số bằng 0. Thành phần này giúp hệ thống đạt chính xác cao nhưng có thể gây dao động nếu điều chỉnh không hợp lý.

Thành phần vi phân (D - Derivative)

D dựa trên tốc độ thay đổi của sai số. Nó dự đoán xu hướng sai số trong tương lai để điều chỉnh sớm, tránh tình trạng vọt lố hoặc dao động mạnh. Thành phần D đặc biệt hữu ích trong những hệ thống yêu cầu ổn định cao.

Các dạng bộ điều khiển PID

PID có nhiều biến thể khác nhau nhằm phù hợp với từng ứng dụng:

• P (Proportional): chỉ dùng tỉ lệ, đơn giản nhưng sai số còn lớn.
• PI (Proportional - Integral): Khắc phục sai số tĩnh nhưng phản ứng chậm hơn.
• PD (Proportional - Derivative): Giảm dao động, thích hợp khi không cần triệt tiêu hoàn toàn sai số tĩnh.
• PID đầy đủ: Kết hợp cả ba thành phần, mang lại sự cân bằng tốt nhất giữa tốc độ, độ chính xác và ổn định.

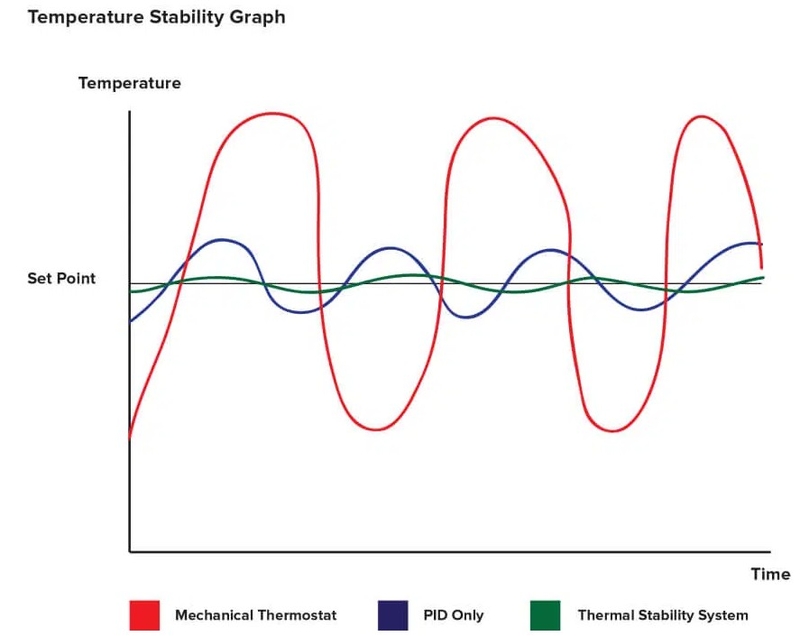

Vì sao cần sử dụng PID?

Trong nhiều ngành công nghiệp, duy trì trạng thái ổn định là điều bắt buộc. Ví dụ, khi điều khiển nhiệt độ trong lò hơi, áp suất trong đường ống hoặc tốc độ động cơ, việc sai lệch dù nhỏ cũng có thể gây ra hậu quả nghiêm trọng. PID giúp xử lý những sai lệch này một cách tự động, nhanh chóng và chính xác.

Thay vì phụ thuộc vào thao tác thủ công, PID giúp giảm sức lao động, hạn chế sai sót của con người và tối ưu hiệu suất vận hành.

Cách điều chỉnh thông số PID

Việc hiệu chỉnh PID không đơn giản vì ba thông số Kp, Ki và Kd có mối liên hệ chặt chẽ. Có nhiều phương pháp tối ưu hóa, trong đó phổ biến là:

• Điều chỉnh thử và sai, quan sát phản ứng để tìm thông số hợp lý.
• Phương pháp Ziegler - Nichols dựa trên tần số dao động của hệ thống.
• Tối ưu hóa bằng phần mềm, đặc biệt trong các bộ điều khiển kỹ thuật số hiện đại.

Một PID được hiệu chỉnh tốt sẽ giúp hệ thống đạt tốc độ nhanh, sai số nhỏ và ổn định lâu dài.

Ứng dụng của PID trong công nghiệp và đời sống

Trong công nghiệp sản xuất

PID xuất hiện trong các hệ thống điều khiển nhiệt độ, áp suất, lưu lượng và mức nước. Ví dụ, trong ngành hóa chất, PID giúp duy trì phản ứng ở nhiệt độ ổn định; trong ngành điện, PID sẽ kiểm soát tốc độ tua bin.

Trong tự động hóa và robot

PID là nền tảng cho các hệ thống robot cân bằng, máy bay không người lái và thiết bị điều khiển chuyển động, đồng thời đảm bảo robot di chuyển mượt mà và chính xác.

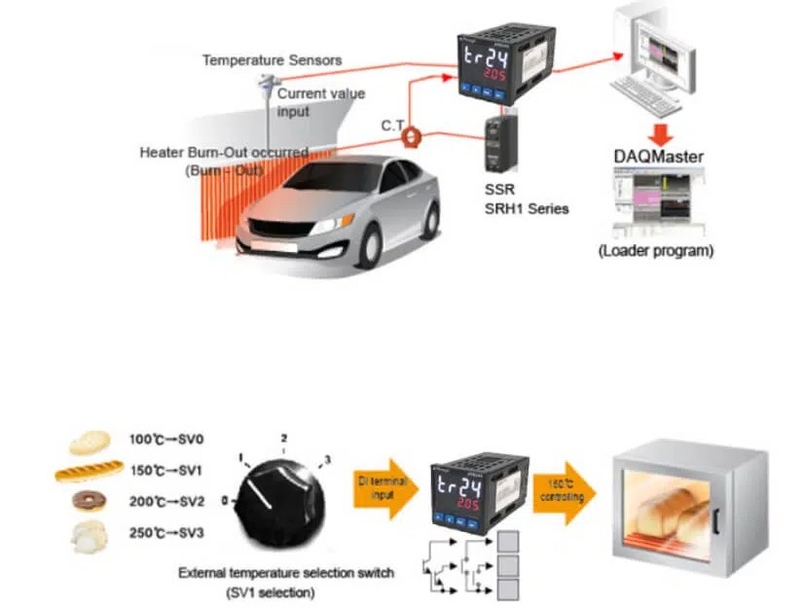

Trong đời sống hằng ngày

PID có mặt trong các thiết bị quen thuộc như máy lạnh, lò vi sóng, nồi cơm điện thông minh, hay hệ thống kiểm soát hành trình trên ô tô.

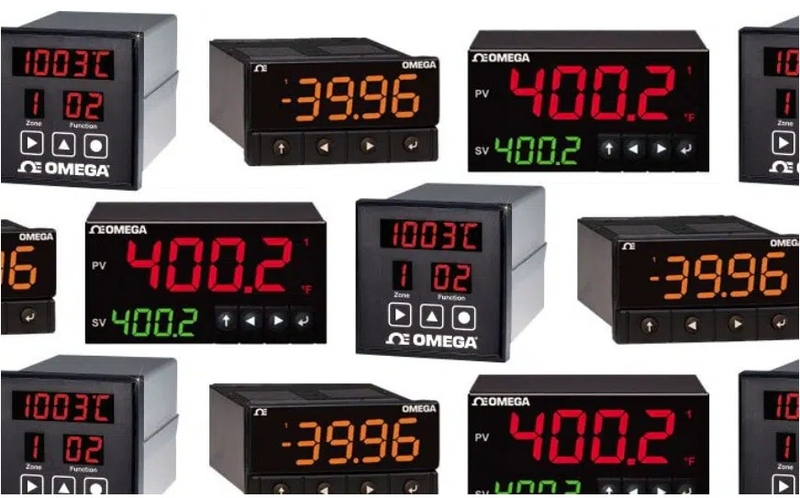

Các dạng hiện đại của PID

Hiện nay, PID có thể được lập trình và tích hợp trực tiếp vào PLC, vi điều khiển hay biến tần. Một số dạng rời rạc hóa bằng kỹ thuật số cho phép xử lý tín hiệu nhanh hơn, đồng thời dễ dàng điều chỉnh bằng phần mềm.

Ngoài ra, các biến tần hiện đại còn tích hợp sẵn PID để tối ưu điều khiển động cơ, giúp tiết kiệm điện năng và tăng tuổi thọ thiết bị.

Ý nghĩa của việc hiểu đúng PID

Việc nắm vững “PID là gì” và cách nó hoạt động giúp người học, kỹ sư và nhà quản lý áp dụng hiệu quả vào sản xuất. Khi biết cách tối ưu PID, hệ thống sẽ hoạt động ổn định hơn, tiết kiệm chi phí và giảm thiểu sự cố.

Trong bối cảnh công nghiệp 4.0, PID vẫn giữ vai trò nền tảng, hỗ trợ cho các công nghệ tự động hóa tiên tiến hơn.

Tạm kết

Qua bài viết, có thể thấy câu hỏi “PID là gì” có giá trị thực tiễn rất lớn. PID là bộ điều khiển giúp hệ thống vận hành ổn định, chính xác và hiệu quả trong nhiều lĩnh vực. Hiểu đúng và áp dụng chuẩn PID sẽ mang lại lợi ích lâu dài cho công nghiệp cũng như đời sống hằng ngày.
