"Mổ bụng" Samsung Galaxy S7 từ iFixit

iFixit là một trang chuyên tháo các máy điện thoại để xem những thành phần bên trong máy, qua đó đánh giá mức độ khó dễ khi sửa chữa. Mới đây nhất thì chiếc Samsung Galaxy S7 đã đóng vai trò "nạn nhân" của "ca mổ". Theo đánh giá của iFixit, Samsung Galaxy S7 chỉ đạt 3/10 điểm iFixit, nghĩa là rất khó tháo và khó sửa chữa. Nguyên nhân là có rất nhiều thành phần trong S7 được dán bằng keo, có lẽ Samsung đã rất cố gắng để tạo được độ mỏng tối đa cho Galaxy S7. Bây giờ, chúng ta hãy cũng xem quá trình "mổ bụng" Samsung Galaxy S7 và trong máy có những linh kiện gì.

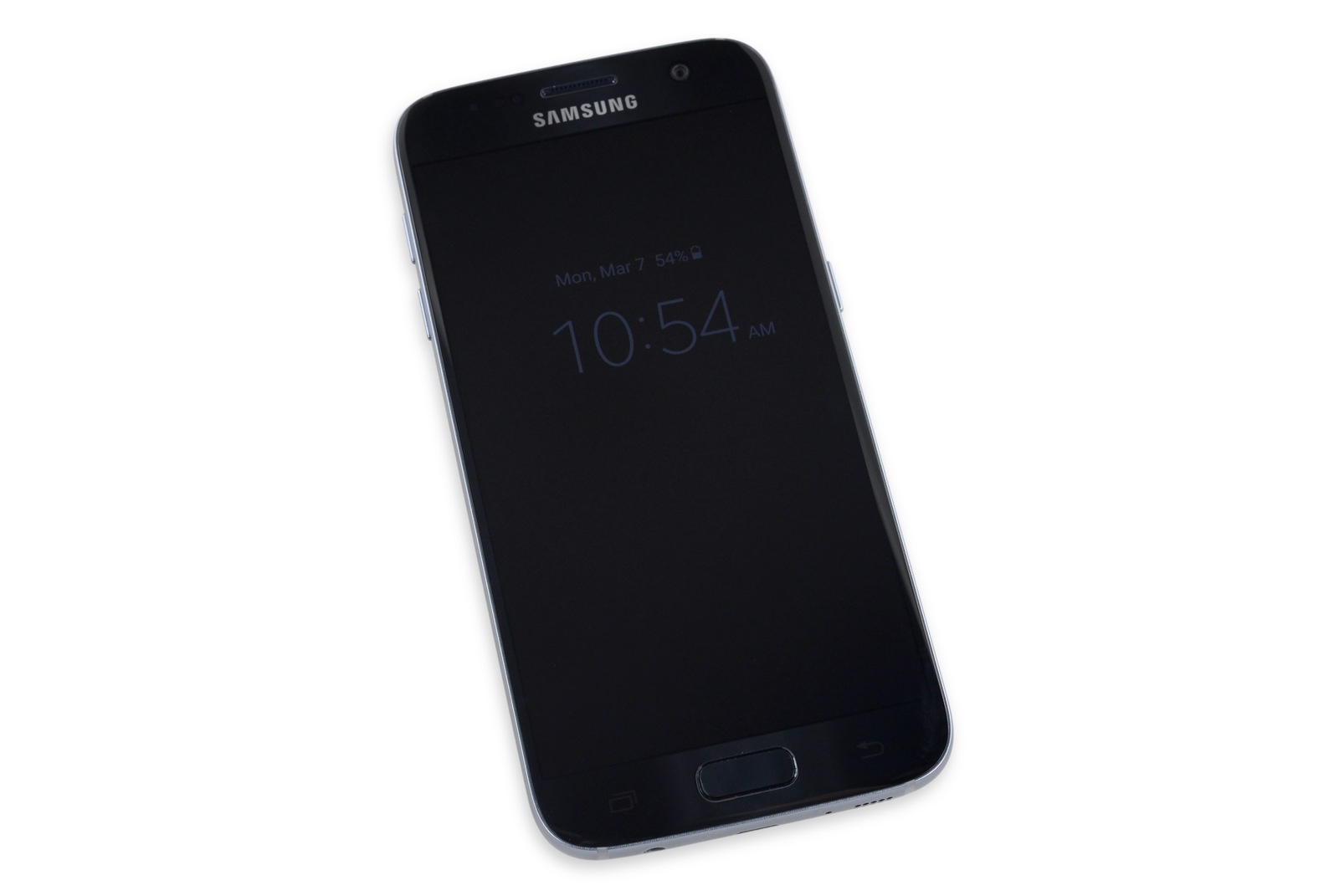

Đây là chiếc Samsung Galaxy S7 sẽ bị "mổ"

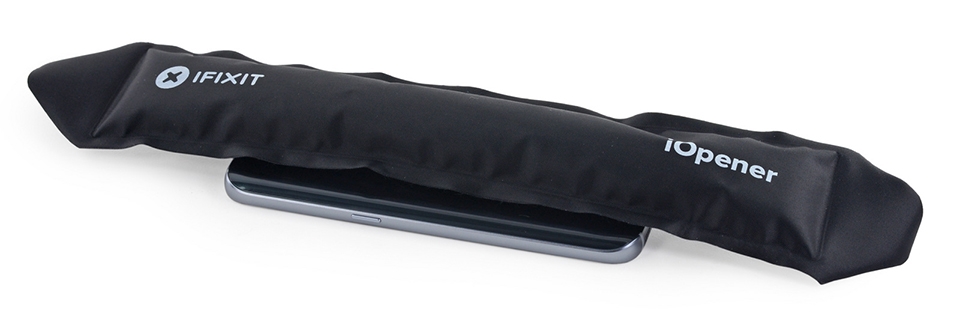

Công đoạn đầu tiên là chườm nóng để chảy lớp keo

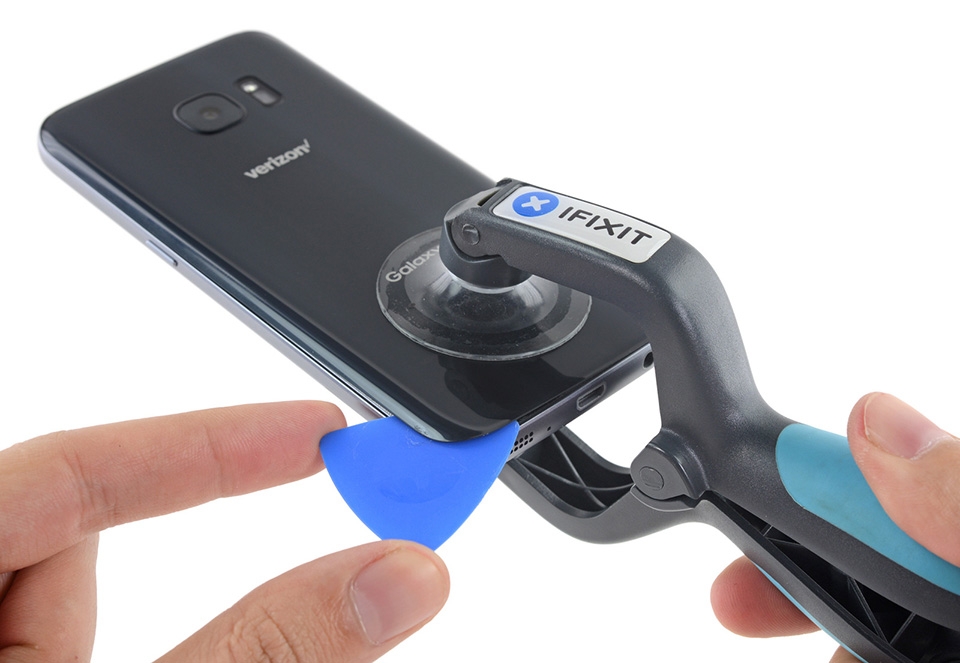

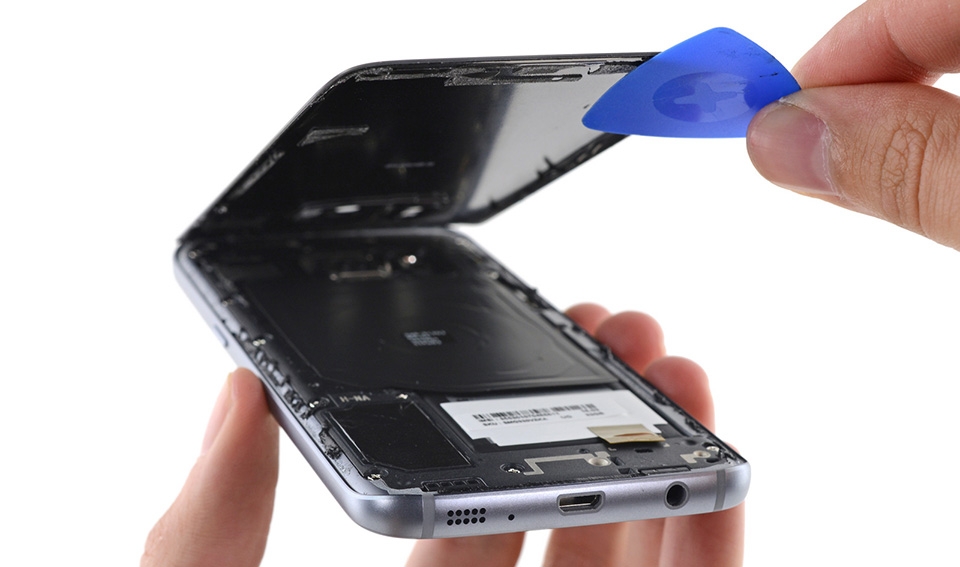

Sau đó dùng kẹp hút chân không và nạy để tháo phần nắp lưng

Nắp lưng đã được tháo

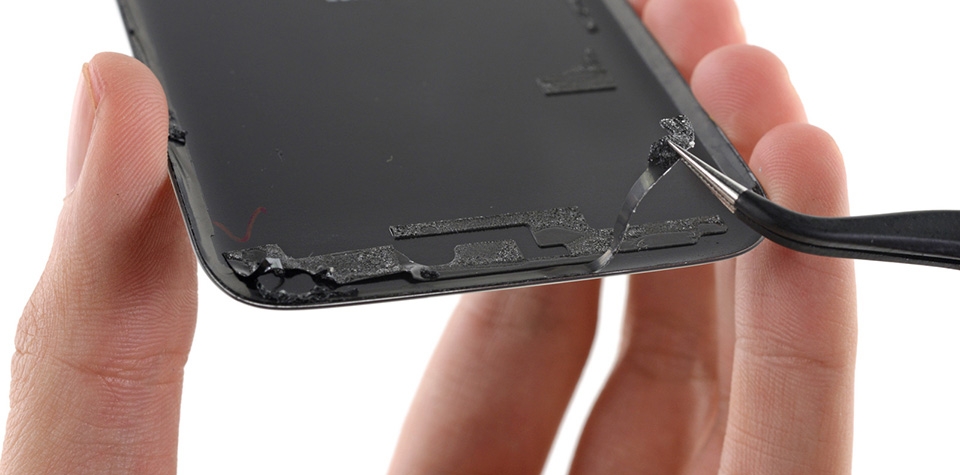

Có thể thấy rất rõ những phần được dán keo

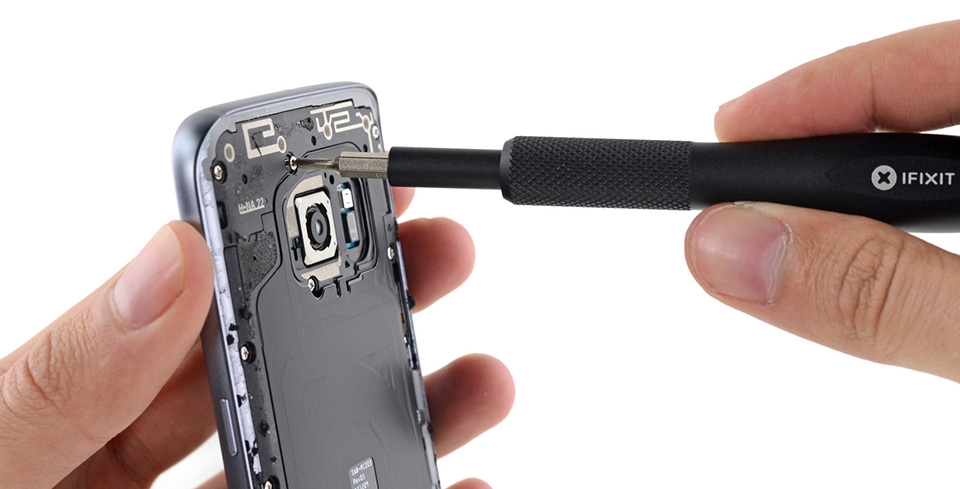

Tuy nắp lưng đã tháo nhưng chúng ta vẫn phải tháo một lớp bảo vệ nữa mới thấy được pin

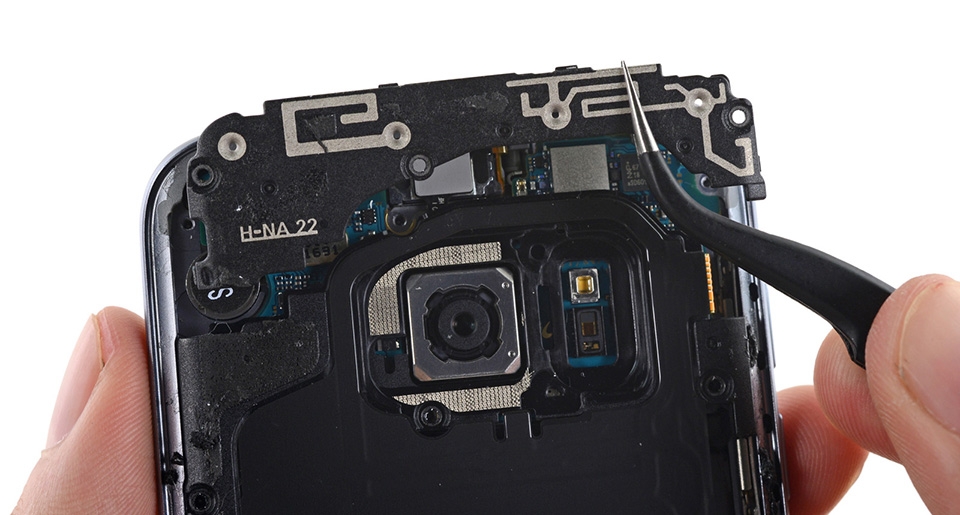

Quá trình tháo lớp cover

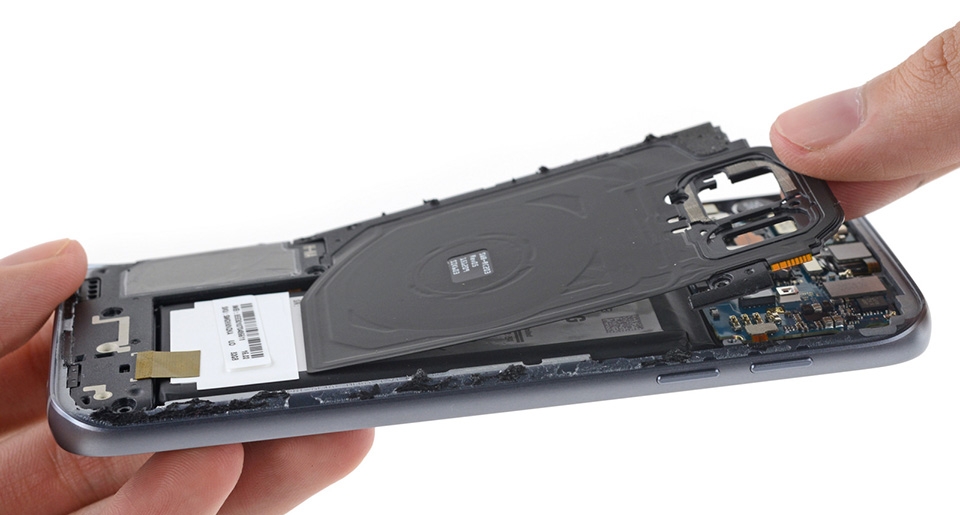

Sau khi tháo lớp cover nhỏ là đến lớp cover chính

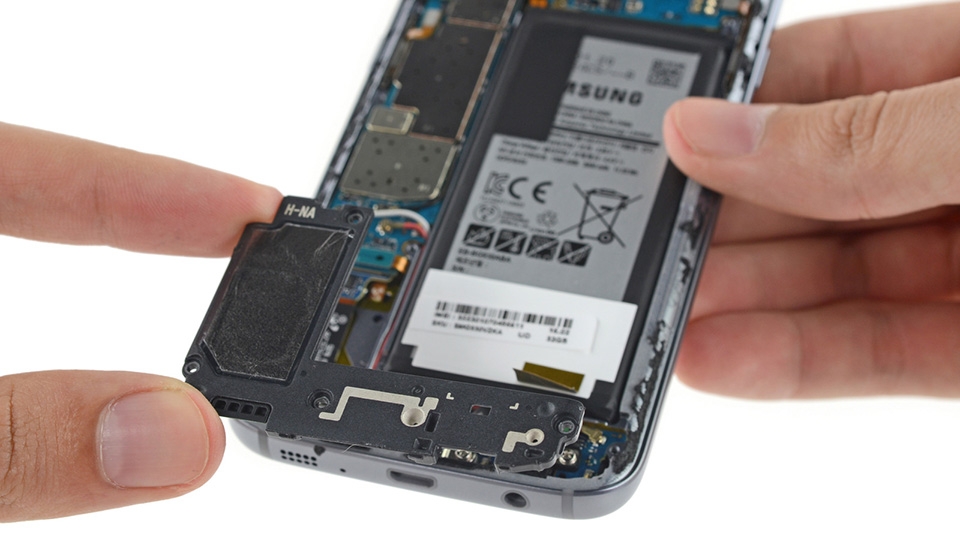

Đây là loa ngoài của Samsung Galaxy S7, phía sau là viên pin 3000 mAh

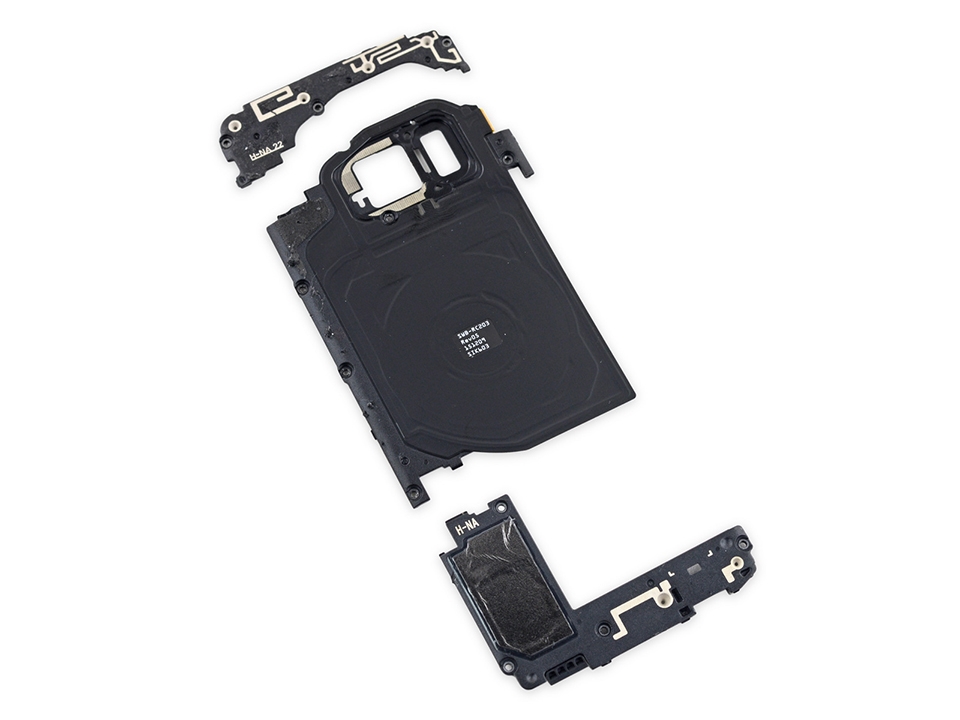

Cận cảnh 3 tấm cover nằm trong nắp lưng

Tiếp đến là công đoạn tháo pin, pin cũng được gắn bằng keo chắc chắn

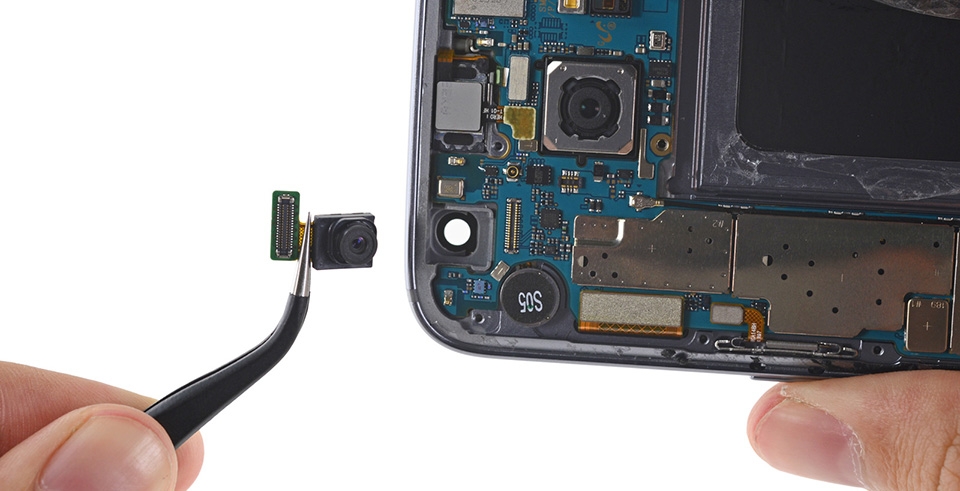

Đây là camera trước

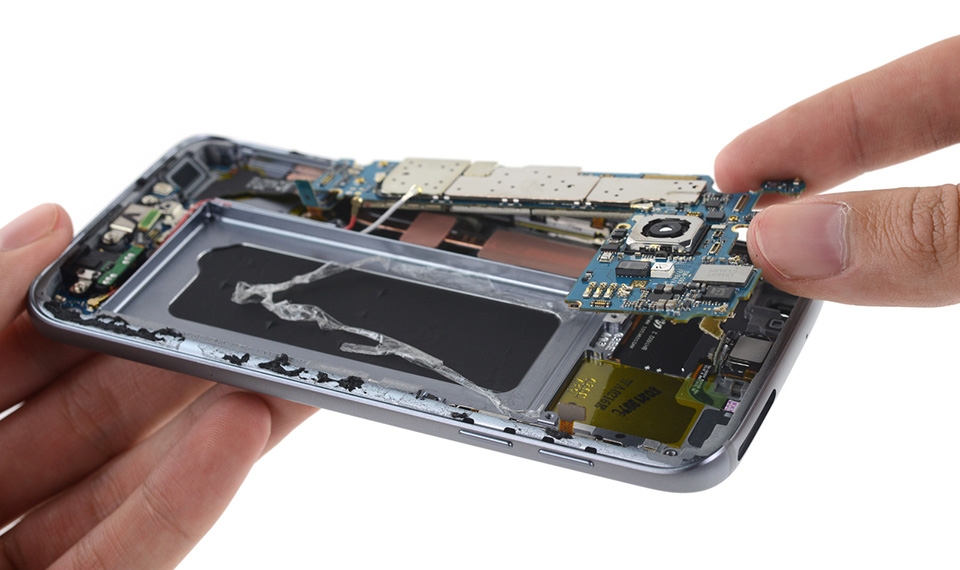

Hình ảnh bạn đang thấy là bo mạch chính, nhưng bo mạch này vẫn chưa được tháo

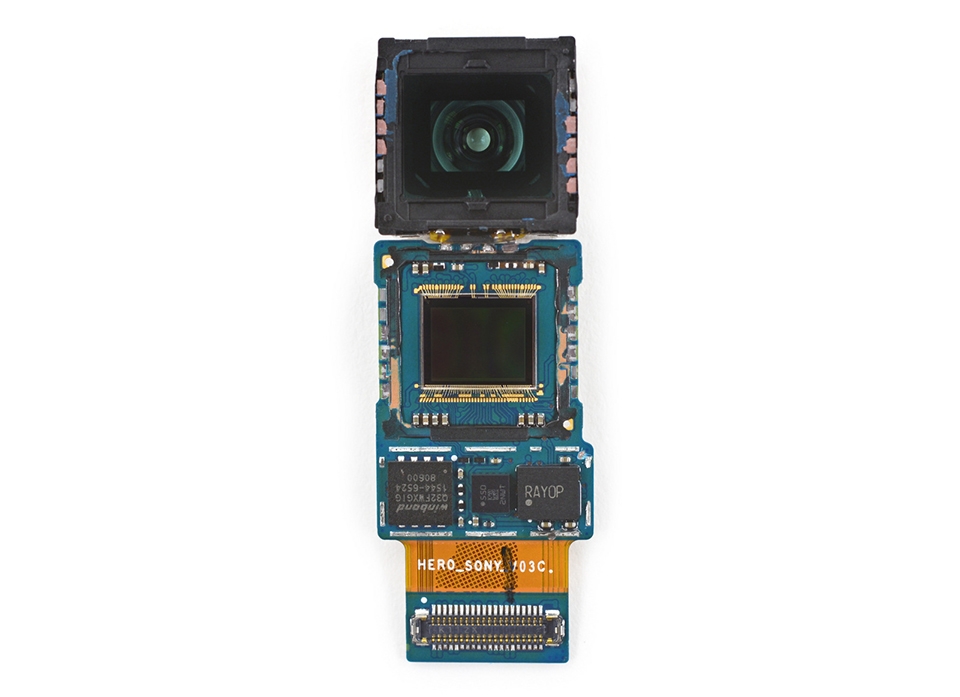

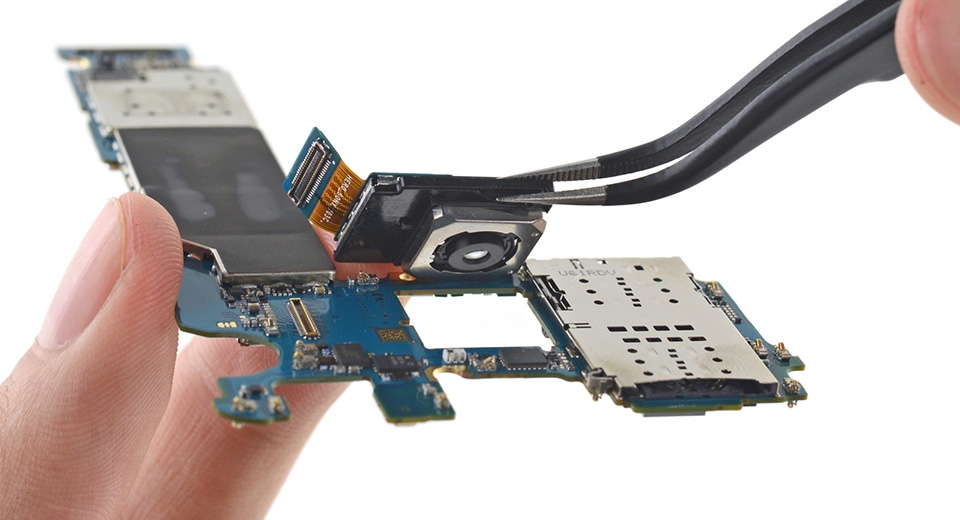

Camera chính 12MP là phần đầu tiên bị tháo khỏi bo mạch chính

Dễ dàng nhận ra camera của Samsung là do Sony sản xuất

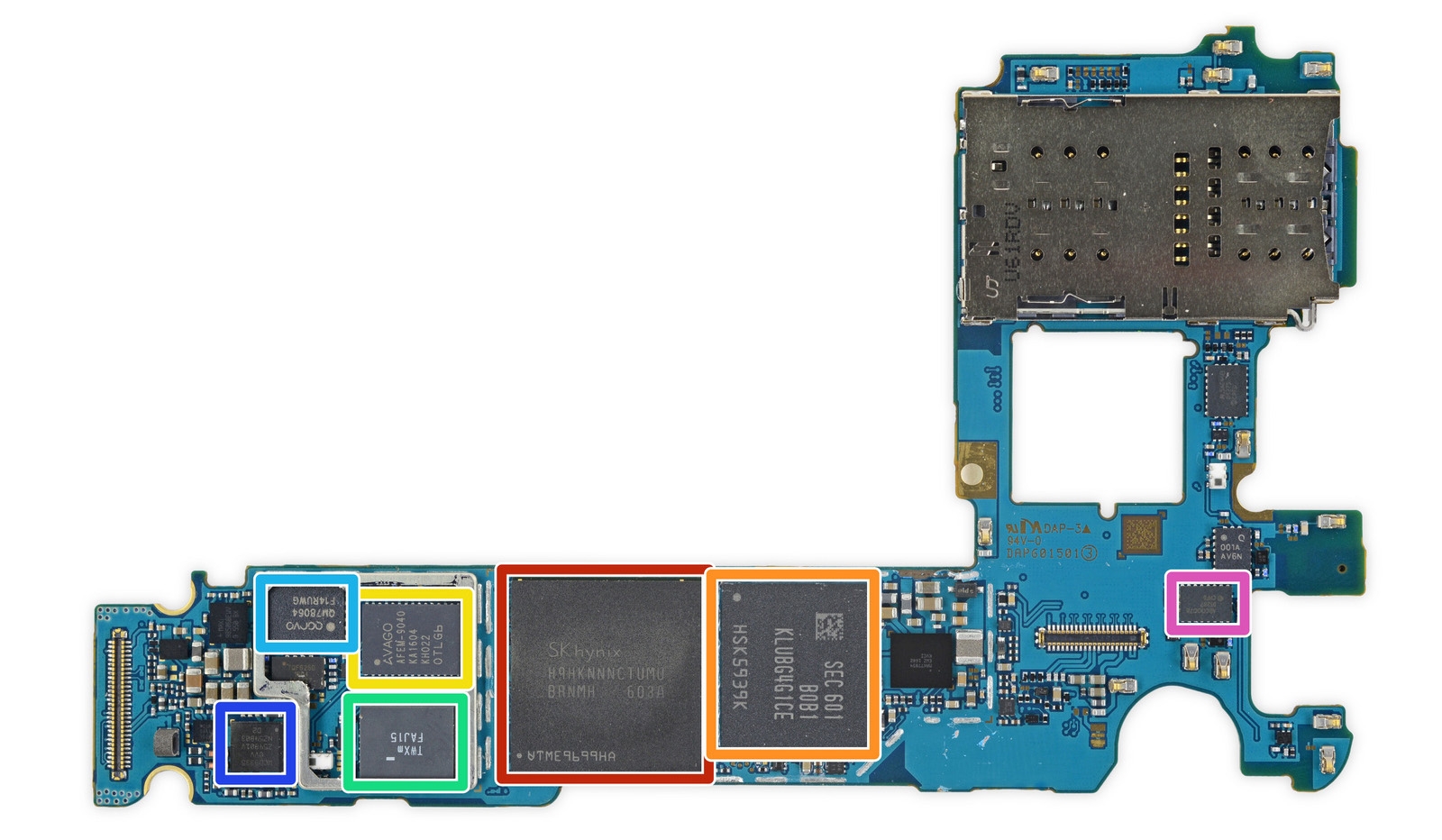

Đây là bảng mạch chính, để các bạn tiện theo dõi chúng tôi sẽ chú thích theo các màu. Màu đỏ là RAM SK Hynix 4GB, nằm bên dưới là SoC Snapdragon 820 (bản iFixit mở là bản ở Mỹ, ở Việt Nam dùng chip Exynos). Màu cam là con chip nhớ 32GB do Samsung làm, màu xanh dương là bộ giải mã âm thanh của Qualcomm cung cấp.

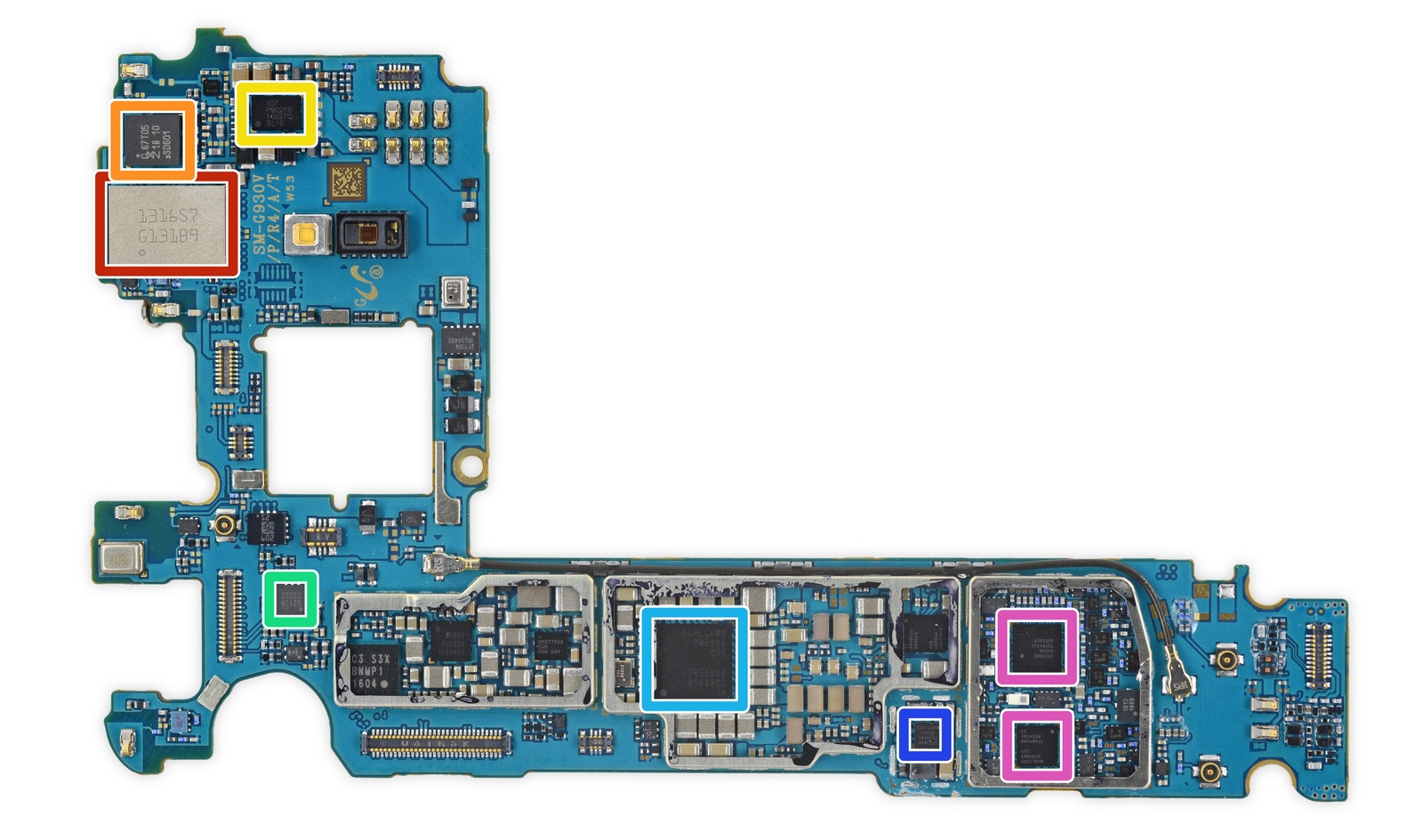

Đây là mặt bên kia của bảng mạch, màu đỏ là module Wi-Fi, màu cam là chip NFC do NXP cung cấp, màu xanh lá cây là cảm biến xoay 6 trục, và màu tím là hai bộ thu nhận tín hiệu của Qualcomm

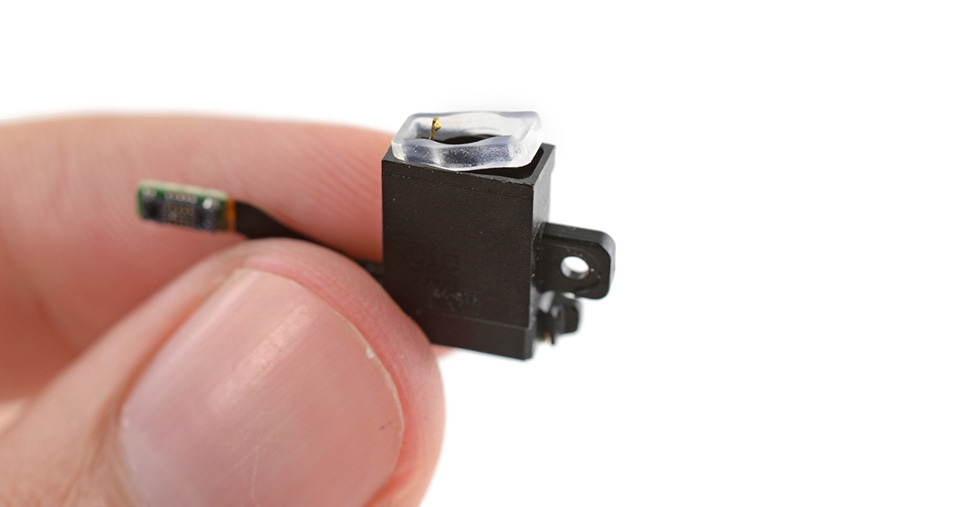

Cận cảnh cổng tai nghe Samsung Galaxy S7, để chống nước thì Samsung sử dụng một gioăng cao su bảo vệ cổng kết nối này

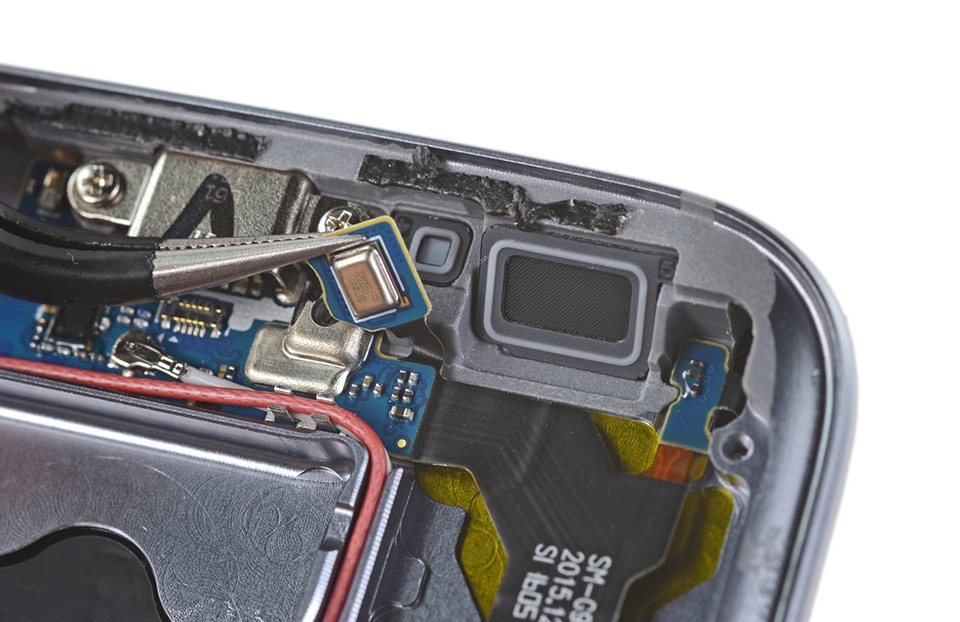

Phần loa cũng có cao su chống nước

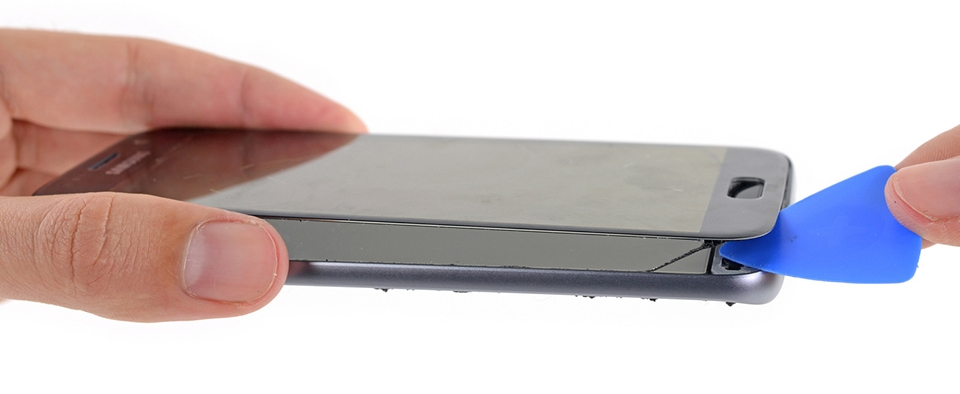

Tiếp đến là tháo phần màn hình

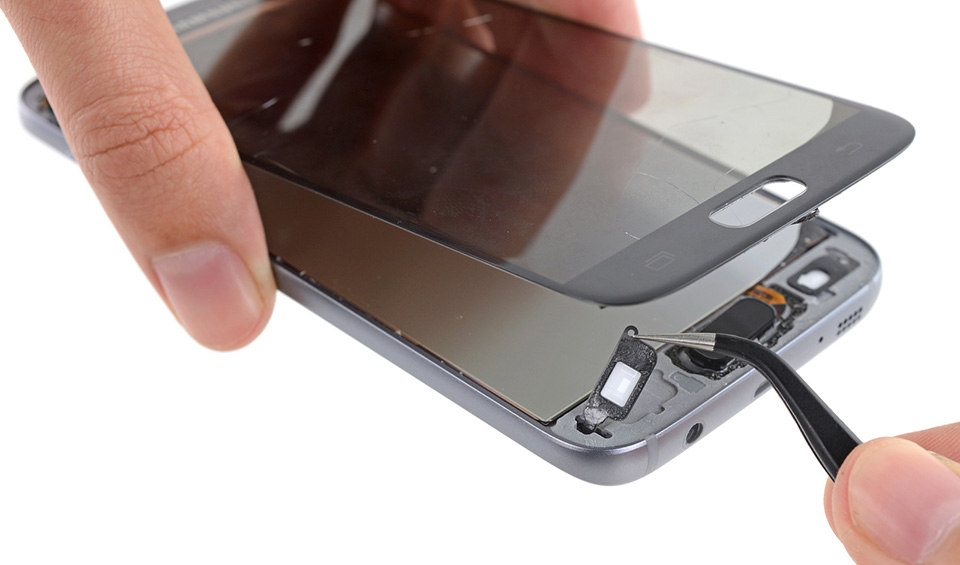

iFixit đã làm nứt mặt kính khi cạy, chắc chắn Samsung phải có thiết bị chuyên dụng để sửa phần mặt trước này mà không làm nứt kính. Sau khi tháo mặt kính thì chúng ta thấy các phần bên trong của phím cảm ứng cũng như phím Home

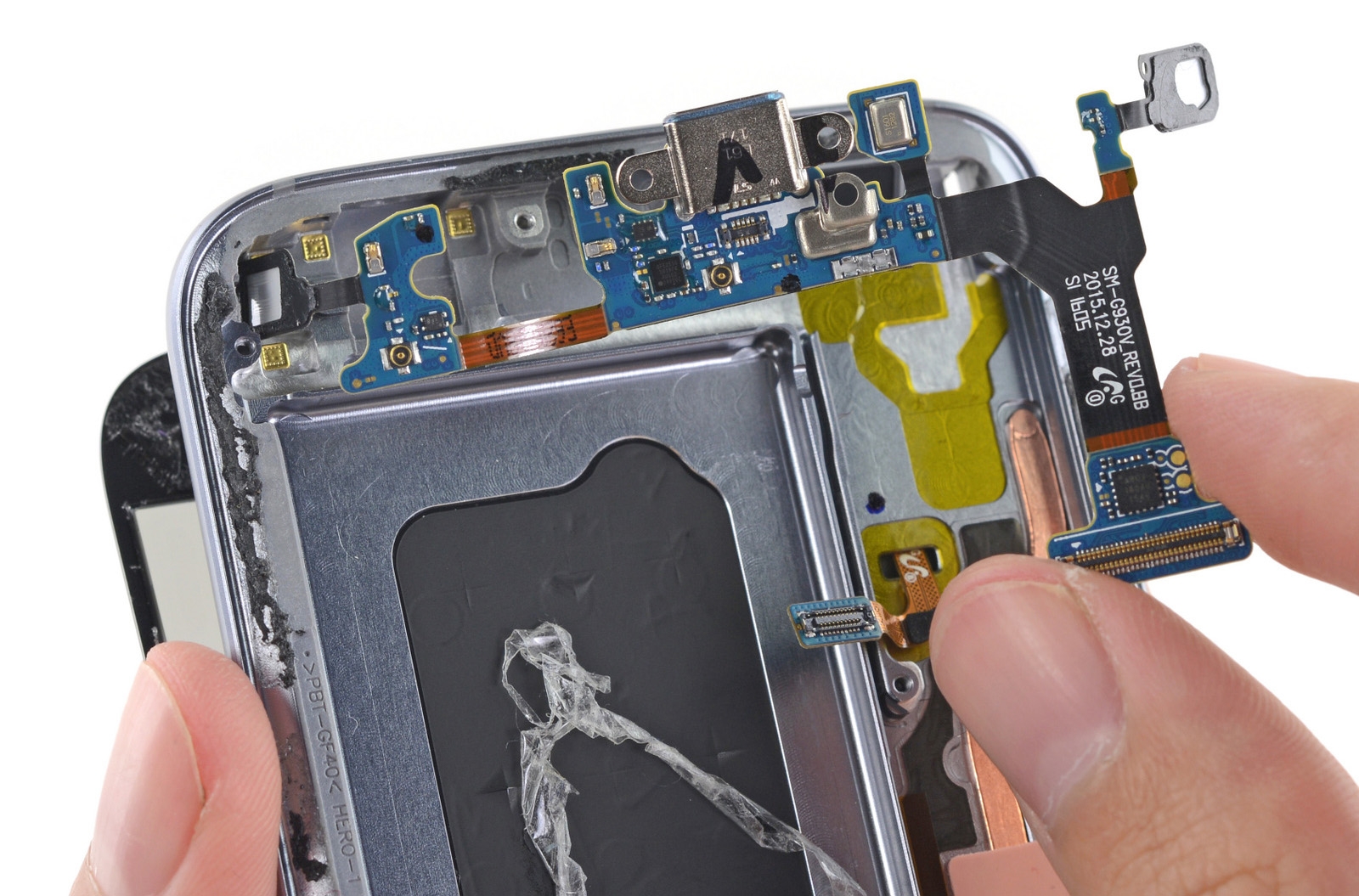

Phần bảng mạch các phím cảm ứng Samsung làm rất phức tạp, đến mức chỉ thay phần cổng microUSB, bạn cũng phải tháo hết cả mạch trước ra

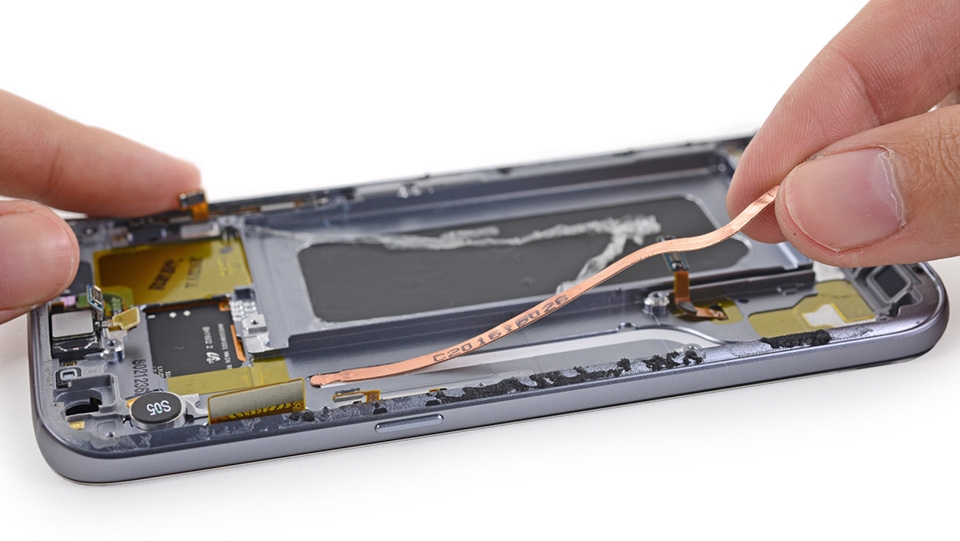

Đây là thanh tản nhiệt bằng chất lỏng gắn với một ống đồng

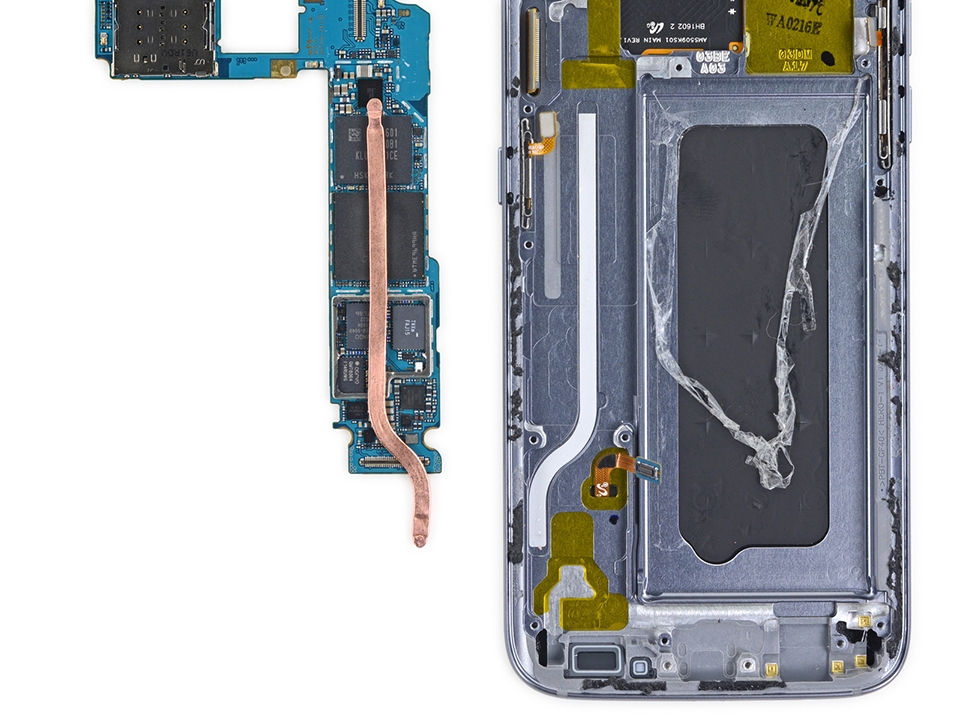

Vị trí ống đồng này đặt trên RAM, các chip, SoC, là những linh kiện có nhiệt độ cao nhất của smartphone

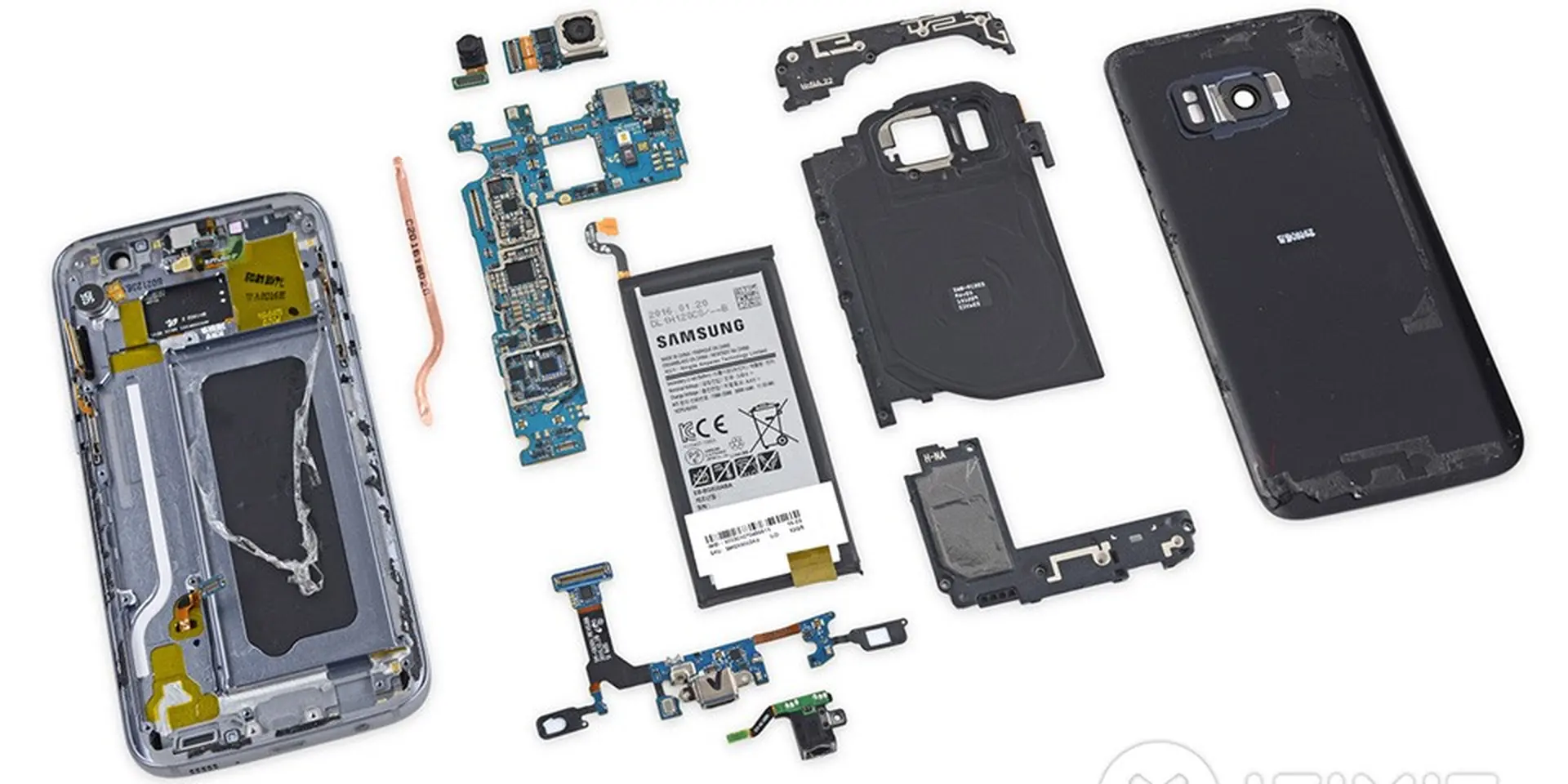

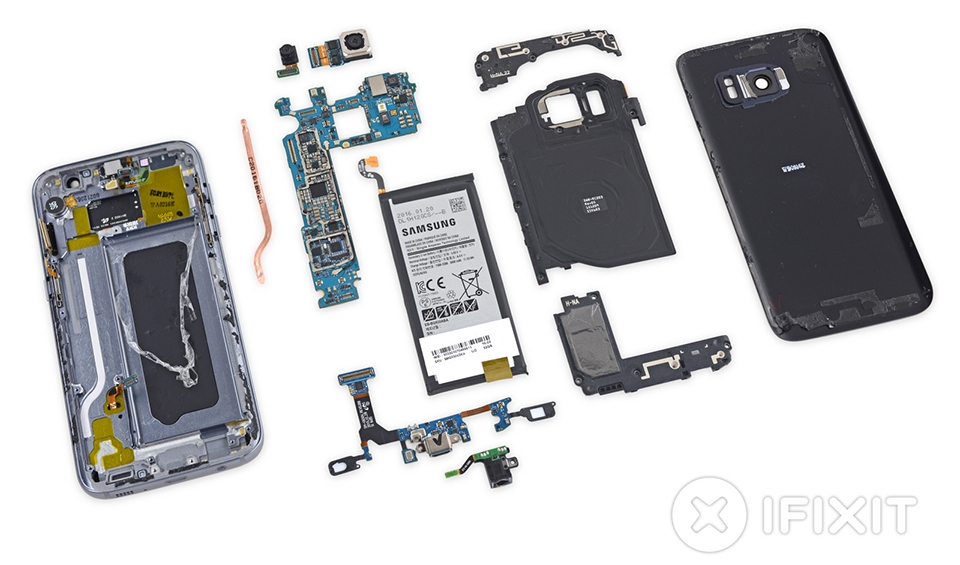

Toàn bộ những linh kiện Samsung Galaxy S7 sau khi "mổ bụng"

Quân LNH

(theo Tinhte.vn)
