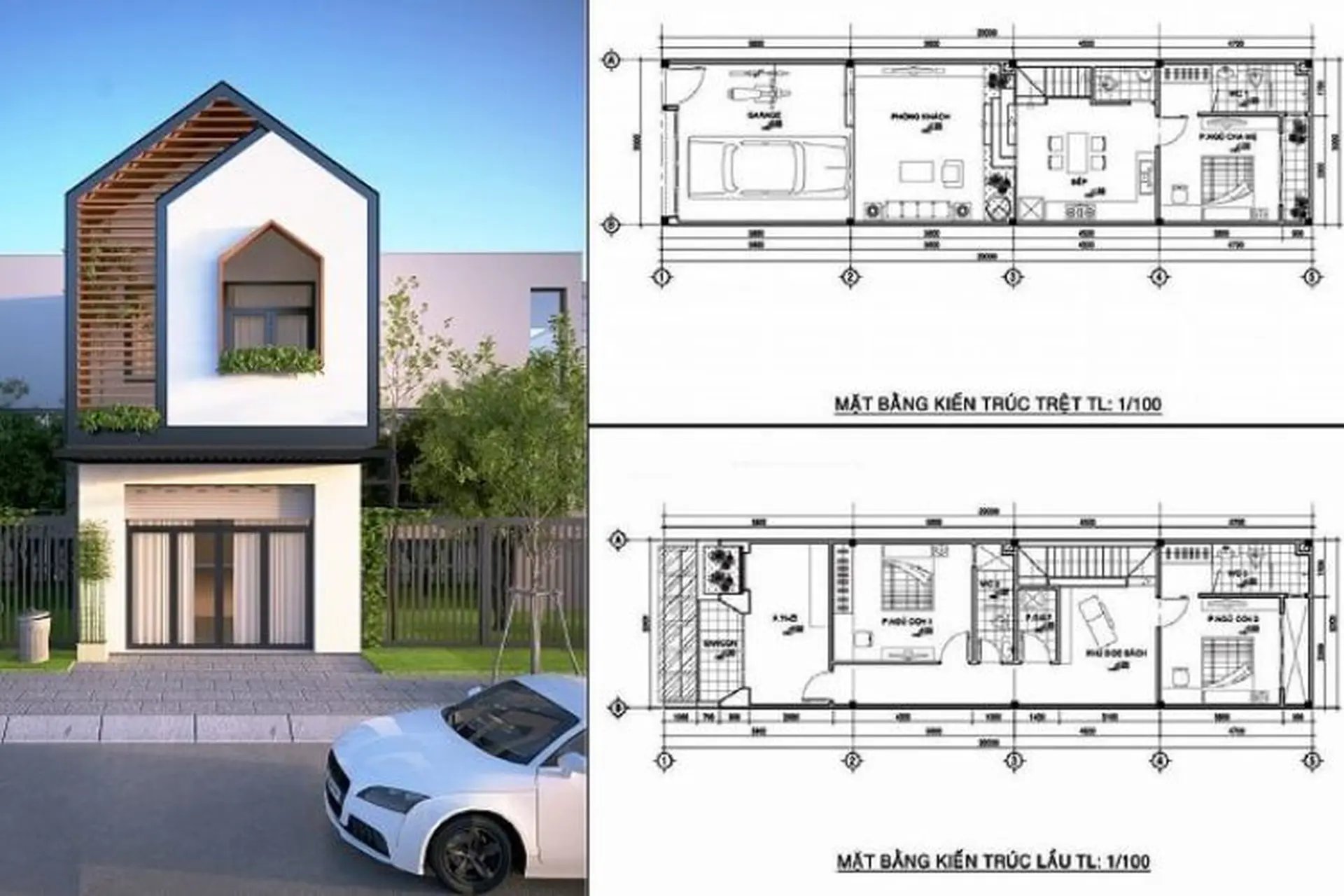

Bản vẽ nhà là gì? Tìm hiểu cách đọc bản vẽ nhà và vai trò quan trọng của bản vẽ nhà

Việc hiểu bản vẽ nhà sẽ giúp bạn chủ động hơn trong quá trình xây dựng và dễ dàng trao đổi với kiến trúc sư. Bài viết này sẽ giúp bạn giải đáp: Bản vẽ nhà là gì, cách đọc bản vẽ ra sao và tại sao nó lại đóng vai trò quan trọng đến vậy trong mỗi công trình?

Bản vẽ nhà là gì?

Bản vẽ nhà là một loại bản vẽ xây dựng quan trọng và phổ biến trong lĩnh vực thiết kế và thi công nhà ở hiện nay. Bản vẽ này thể hiện đầy đủ các yếu tố kỹ thuật cần thiết để hình dung và triển khai công trình thực tế, bao gồm các hình biểu diễn như mặt bằng, mặt đứng, mặt cắt, cùng với các thông số cụ thể về hình dáng, kết cấu và kích thước của ngôi nhà. Đây chính là cơ sở quan trọng để kiến trúc sư, kỹ sư và đội thi công phối hợp thực hiện chính xác theo đúng thiết kế ban đầu.

Nội dung của bản vẽ nhà

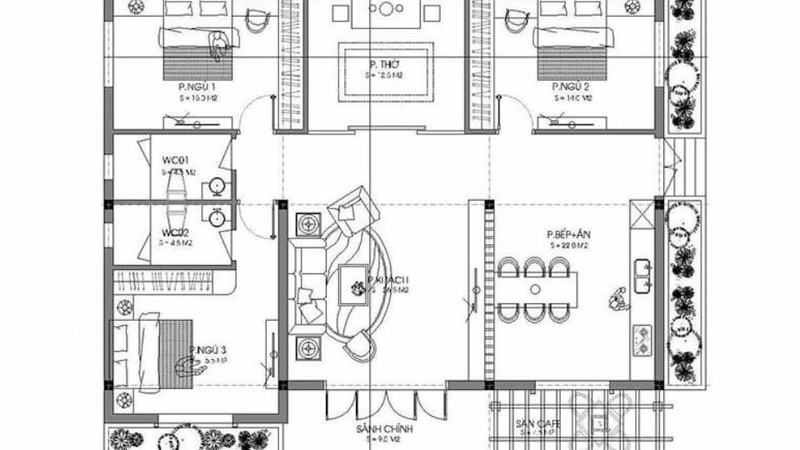

Mặt bằng

Mặt bằng là hình biểu diễn cắt ngang theo phương nằm ngang của ngôi nhà, thể hiện vị trí và kích thước của các không gian bên trong. Bản vẽ mặt bằng mô tả chi tiết cách bố trí các bức tường, cửa chính, cửa sổ, cột trụ, các phòng chức năng cũng như vị trí sắp xếp của đồ đạc, thiết bị nội thất. Đây được xem là bản vẽ quan trọng nhất trong hồ sơ thiết kế, giúp hình dung rõ ràng tổng thể không gian và công năng sử dụng của ngôi nhà.

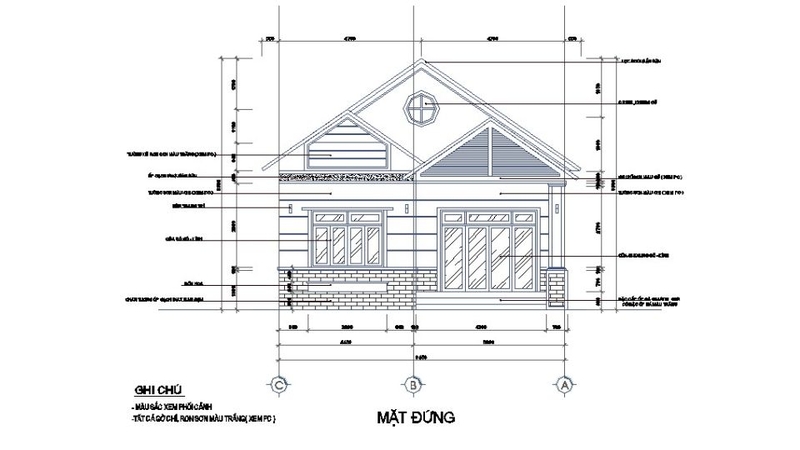

Mặt đứng

Mặt đứng là hình chiếu vuông góc thể hiện các mặt ngoài của ngôi nhà, bao gồm mặt chính, mặt sau và các mặt bên. Bản vẽ mặt đứng giúp mô tả rõ ràng kiến trúc ngoại thất như cửa, cửa sổ, ban công, mái nhà, vật liệu hoàn thiện và tỷ lệ chiều cao, từ đó thể hiện phong cách thiết kế tổng thể cũng như tính thẩm mỹ của công trình khi nhìn từ bên ngoài.

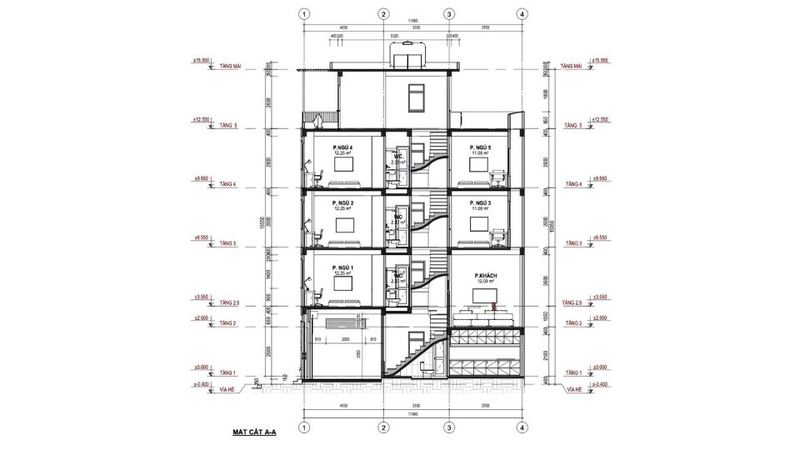

Mặt cắt

Mặt cắt là hình biểu diễn được tạo ra bằng cách cắt dọc ngôi nhà theo một mặt phẳng song song với mặt đứng hoặc mặt bên nhằm thể hiện cấu trúc bên trong theo chiều cao. Bản vẽ mặt cắt cho biết các thông tin quan trọng như chiều cao tầng, chiều cao cửa, chiều cao mái, độ dày sàn, tường và mối liên kết giữa các bộ phận trong công trình. Đây là bản vẽ giúp người xem hiểu rõ về kết cấu không gian theo phương đứng và cách bố trí các tầng trong ngôi nhà.

Cách đọc bản vẽ nhà

Bước 1: Xem thông tin trong khung tên

Trước tiên, hãy kiểm tra phần “khung tên” ở góc bản vẽ. Tại đây sẽ cung cấp các thông tin cơ bản như tên công trình, tỷ lệ bản vẽ, đơn vị thiết kế, người thực hiện và ngày vẽ. Những dữ liệu này giúp bạn hiểu tổng quan về bản vẽ trước khi đi vào chi tiết.

Bước 2: Phân tích các hình biểu diễn

Tiếp theo, hãy quan sát các hình biểu diễn như mặt bằng, mặt đứng và mặt cắt để nắm được bố cục tổng thể của ngôi nhà, cách sắp xếp các phòng, vị trí tường, cột, cửa và các không gian chức năng.

Bước 3: Xác định kích thước công trình

Dựa vào các ký hiệu và số liệu ghi trên bản vẽ, bạn cần xác định kích thước tổng thể của ngôi nhà cũng như kích thước chi tiết của từng khu vực, từng phòng và từng bộ phận (như cửa, cầu thang, hành lang,...).

Bước 4: Kiểm tra các chi tiết cụ thể

Cuối cùng, phân tích kỹ các chi tiết như số lượng phòng, số cửa đi, cửa sổ và các bộ phận phụ khác (ban công, sân thượng, bếp, vệ sinh,...) để có cái nhìn đầy đủ về công năng và cấu trúc của công trình.

Bản vẽ nhà có vai trò gì?

Trước khi tiến hành thi công bất kỳ công trình nào, việc hiểu và nắm rõ bản vẽ nhà là điều vô cùng cần thiết. Đây là tài liệu kỹ thuật quan trọng, là nền tảng để đảm bảo quá trình xây dựng diễn ra suôn sẻ, đúng kế hoạch và tiết kiệm chi phí.

Vai trò của bản vẽ nhà là:

• Bản vẽ nhà giúp bạn tối ưu hóa chi phí thi công, từ đó hạn chế tối đa những phát sinh ngoài ý muốn trong quá trình xây dựng. Ngoài ra, việc xem xét bản vẽ kỹ lưỡng trước khi triển khai còn giúp bạn kịp thời điều chỉnh các chi tiết chưa phù hợp với nhu cầu thực tế, tránh phải sửa chữa tốn kém về sau.
• Bản vẽ nhà là tài liệu cơ sở để các bên như chủ đầu tư, đơn vị thiết kế và nhà thầu thống nhất về phương án thi công, đồng thời là một phần không thể thiếu trong các thủ tục pháp lý liên quan đến cấp phép xây dựng.
• Thông qua bản vẽ nhà, bạn có thể lập kế hoạch thi công chi tiết, kiểm soát tiến độ công trình cũng như dự trù chi phí vật liệu, nhân công dựa vào các thông số kỹ thuật, diện tích và cấu trúc đã được thể hiện rõ ràng. Nhờ đó, việc xây dựng sẽ trở nên chủ động, hiệu quả và tiết kiệm hơn rất nhiều.

Không ít người vẫn còn chủ quan cho rằng bản vẽ nhà không quá cần thiết nên thường bỏ qua bước này. Tuy nhiên, thực tế cho thấy việc thi công mà không có bản vẽ rõ ràng tiềm ẩn nhiều rủi ro nghiêm trọng cả về kỹ thuật lẫn chi phí. Những công trình không dựa trên bản vẽ cụ thể thường dễ gặp lỗi thi công, sai lệch thiết kế, không đáp ứng được các tiêu chuẩn kỹ thuật cơ bản.

Dưới đây là một số hệ lụy có thể xảy ra nếu không có bản vẽ thiết kế nhà:

• Phát sinh chi phí không kiểm soát: Không có kế hoạch xây dựng chi tiết sẽ khiến chủ nhà khó dự trù kinh phí, dẫn đến việc mua vật liệu dư thừa, thiếu hụt hoặc điều chỉnh cấu trúc nhiều lần trong quá trình thi công.
• Tốn thời gian thi công: Khi không có bản vẽ, cả chủ đầu tư lẫn đội ngũ thi công sẽ làm việc một cách cảm tính, dẫn đến tình trạng xây dựng sai, phải đập bỏ, sửa chữa lại, gây lãng phí thời gian và công sức.
• Không có cơ sở để thỏa thuận hoặc điều chỉnh: Trong xây dựng, bản vẽ là tài liệu giúp các bên trao đổi, thống nhất và điều chỉnh khi cần thiết. Nếu thiếu bản vẽ, các bên rất khó xử lý khi có mâu thuẫn hoặc phát sinh thay đổi trong quá trình thi công.
• Khó tìm nhà thầu uy tín: Nhiều đơn vị thi công chuyên nghiệp sẽ từ chối nhận công trình nếu không có bản vẽ thiết kế cụ thể bởi điều này sẽ ảnh hưởng đến chất lượng thi công và tiềm ẩn rủi ro pháp lý.

Tóm lại, việc xây nhà mà không có bản vẽ là một thiếu sót và là nguyên nhân dẫn đến nhiều vấn đề nghiêm trọng về sau. Đầu tư vào bản vẽ thiết kế chính là bước đầu tiên để đảm bảo một công trình chất lượng, tiết kiệm và đúng như mong đợi.

Tạm kết

Bản vẽ nhà là công cụ thể hiện ý tưởng thiết kế, là cơ sở quan trọng trong toàn bộ quá trình thi công và quản lý xây dựng. Việc hiểu và đọc được bản vẽ giúp gia chủ chủ động hơn trong việc giám sát, điều chỉnh thiết kế và kiểm soát chi phí, đồng thời đảm bảo công trình hoàn thiện đúng với mong muốn và tiêu chuẩn kỹ thuật. Hy vọng nội dung bài viết trên hữu ích với bạn.
