“Mổ bụng” củ sạc USB-C kép 35W của Apple để khám phá linh kiện bên trong

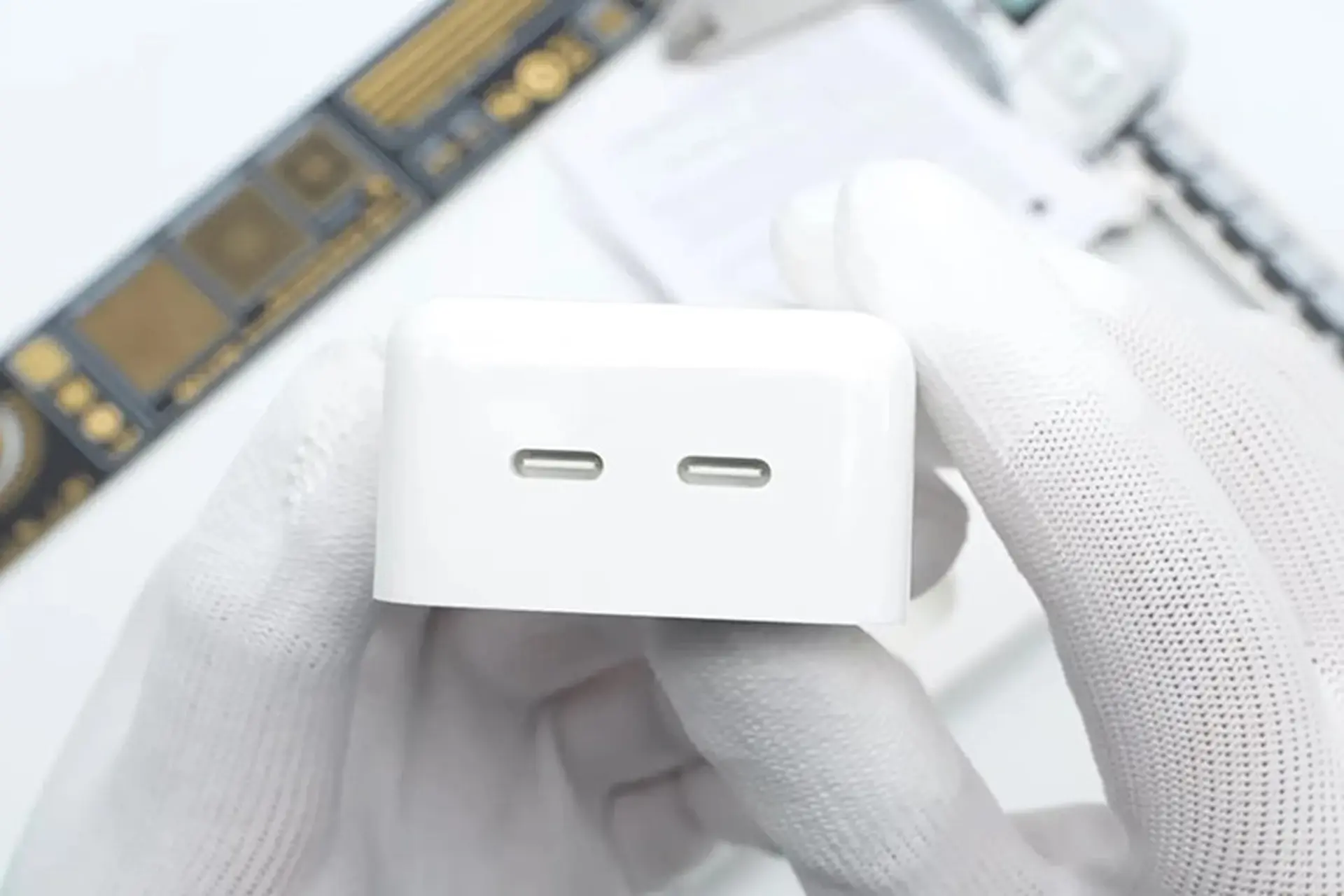

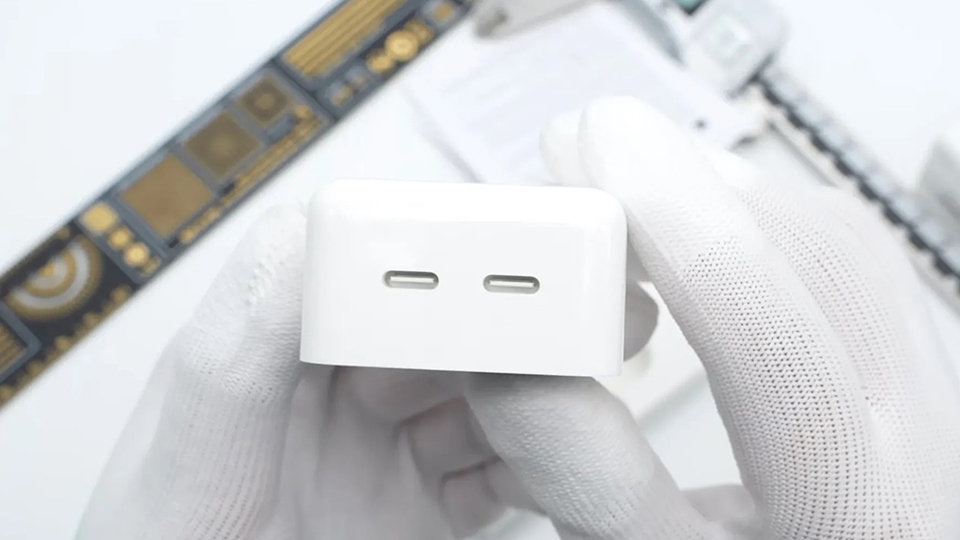

Tuần trước, Apple đã bắt đầu bán củ sạc USB-C kép 35W mới với hai phiên bản, một mẫu thông thường và một mẫu nhỏ gọn. Mặc dù cả hai đều có công suất như nhau, nhưng có một chỉnh sửa nhỏ về thiết kế ở bên ngoài của sản phẩm.

Mới đây, ChargerLAB đã chia sẻ một video “mổ bụng” phiên bản nhỏ gọn hơn của củ sạc USB-C kép 35W mới này, và nhờ đó mà chúng ta biết được cách Apple sắp xếp các linh kiện bên trong phụ kiện này.

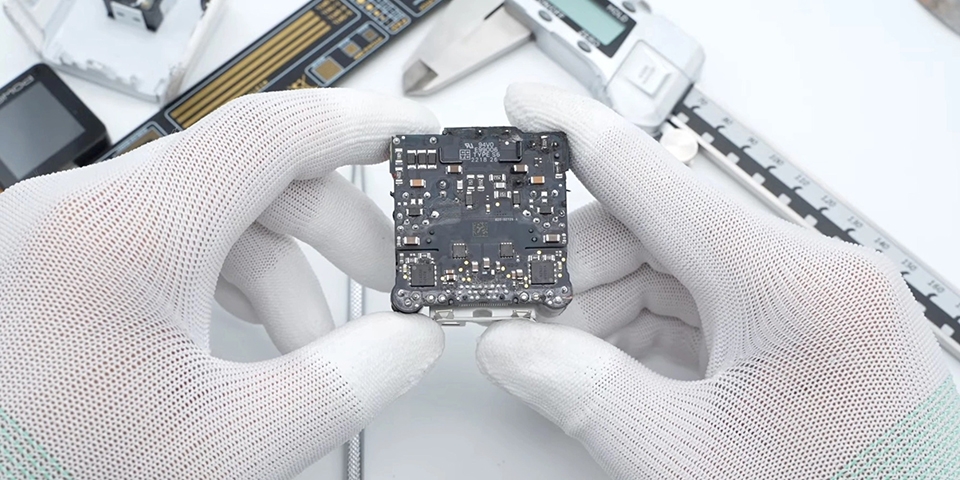

Đoạn video dài 6 phút cho chúng ta biết các linh kiện bên trong củ sạc USB-C kép 35W mới của Apple như sau:

• Cầu chì đầu vào: SCHURTER

• Cầu chỉnh lưu: LITE-ON MRS30M (3A 1000V)

• Tụ điện: AiSHi, CapXon

• Chip điều khiển chính: PI ZN1431C

• Máy biến áp: Salcomp

• Chỉnh lưu đồng bộ: AOS AONS62920

• Tụ rắn: CapXon

• MOSFET: Chất bán dẫn NTTFS4C05N

• Chip giao thức: Infineon CYPD4236-LQXQT

Điều thú vị trong video này là sự đối xứng của các linh kiện bên trong bộ sạc. Đối với củ sạc này, Apple hứa hẹn công suất lên đến 35W khi sạc một thiết bị và 17.5W điện khi sạc hai thiết bị cùng một lúc.

Cụ thể, “Táo khuyết” đã nói rằng nếu kết nối máy Mac và iPhone hoặc ‌iPad‌, mỗi thiết bị nhận được tối đa 17.5W. Nếu máy Mac hoặc ‌iPhone‌ và Apple Watch hoặc AirPods được kết nối, Mac/iPhone‌ sẽ nhận được tối đa công suất sạc 27.5W và Apple Watch hoặc AirPods nhận 7.5W. Nếu một thiết bị được cắm vào, nó có thể nhận được công suất sạc 35W đầy đủ.

Bạn có thể xem các linh kiện của củ sạc 35W mới đến từ Apple qua video dưới đây.
