Relay là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Khi tìm hiểu về điện, điện tử hoặc các thiết bị gia dụng, bạn có thể bắt gặp thuật ngữ relay hoặc rơ le. Đây là linh kiện có vai trò quan trọng trong việc điều khiển mạch điện, bảo vệ thiết bị và tự động hóa quá trình vận hành. Dù có kích thước nhỏ, relay lại giúp một tín hiệu điện yếu điều khiển được mạch điện có công suất lớn hơn. Vậy relay là gì, hoạt động như thế nào và được dùng ở đâu trong thực tế?

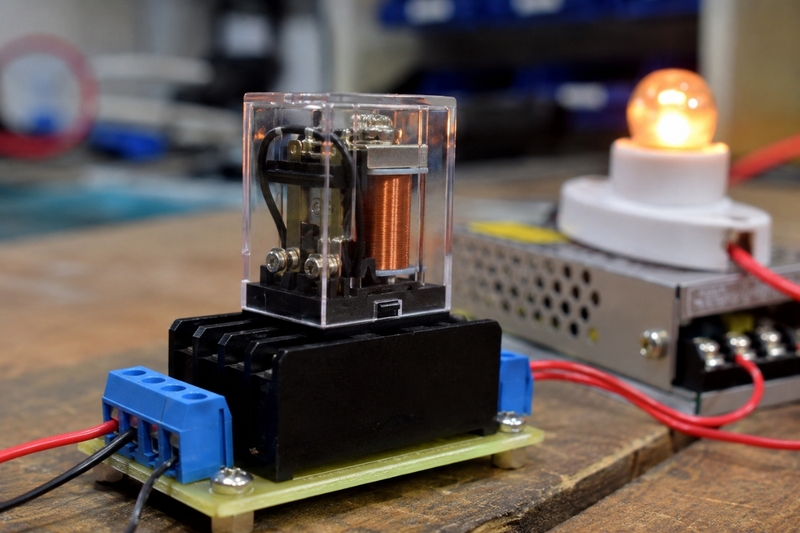

Relay là gì?

Relay là một công tắc điện được điều khiển bằng tín hiệu điện. Khi nhận tín hiệu điều khiển, relay sẽ đóng hoặc ngắt tiếp điểm, từ đó cho phép hoặc ngăn dòng điện chạy qua mạch.

Trong tiếng Việt, relay thường được gọi là rơ le. Đây là linh kiện quen thuộc trong mạch điều khiển, hệ thống điện, thiết bị điện lạnh, ô tô, máy móc công nghiệp và nhiều thiết bị gia dụng.

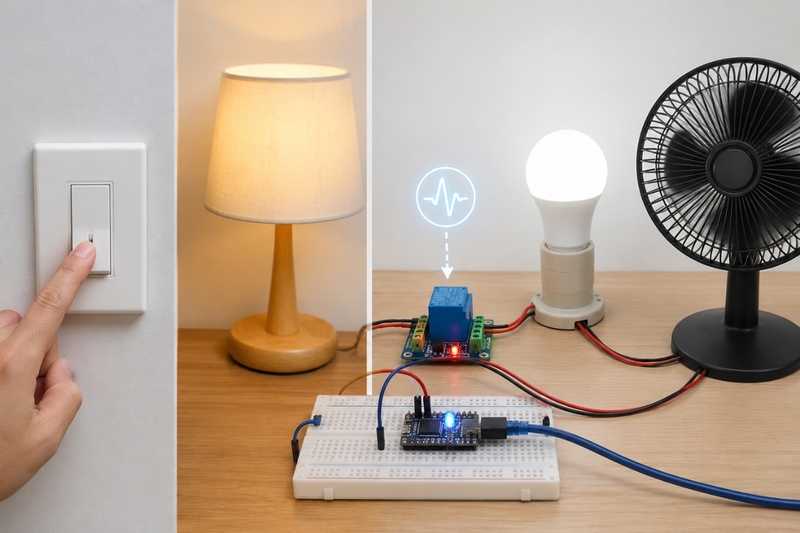

Cách hiểu đơn giản về relay

Bạn có thể hình dung relay giống như một công tắc tự động. Thay vì dùng tay bật/tắt công tắc, relay dùng tín hiệu điện để thực hiện thao tác này.

Ví dụ, một mạch điều khiển nhỏ chỉ có dòng điện yếu, nhưng cần bật một thiết bị công suất lớn. Khi đó, relay sẽ làm nhiệm vụ trung gian, giúp mạch điều khiển nhỏ đóng/ngắt thiết bị lớn một cách an toàn hơn.

Relay có phải là công tắc không?

Relay có thể xem là một loại công tắc, nhưng khác với công tắc cơ thông thường ở cách điều khiển. Công tắc bình thường cần tác động vật lý bằng tay, còn relay đóng ngắt nhờ tín hiệu điện.

Vì vậy, relay rất phù hợp trong các hệ thống tự động, nơi thiết bị cần bật/tắt theo cảm biến, bộ điều khiển, bo mạch hoặc tín hiệu từ hệ thống trung tâm.

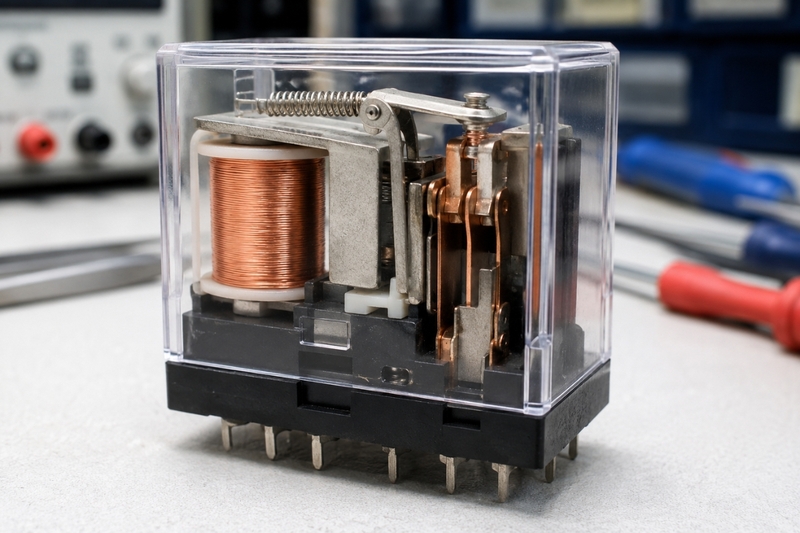

Cấu tạo cơ bản của relay

Tùy loại relay, cấu tạo có thể khác nhau. Tuy nhiên, một relay điện từ truyền thống thường gồm cuộn dây, lõi sắt, tiếp điểm, lò xo và vỏ bảo vệ.

Cuộn dây điện từ

Cuộn dây là phần tạo ra từ trường khi có dòng điện chạy qua. Khi cuộn dây được cấp điện, từ trường sinh ra sẽ hút phần tiếp điểm hoặc cần gạt bên trong relay.

Đây là bộ phận quan trọng giúp relay chuyển đổi trạng thái từ mở sang đóng hoặc ngược lại.

Tiếp điểm

Tiếp điểm là nơi dòng điện trong mạch tải đi qua. Khi relay hoạt động, tiếp điểm sẽ đóng hoặc mở để điều khiển thiết bị bên ngoài.

Tiếp điểm thường có các dạng như thường mở, thường đóng hoặc chuyển đổi. Mỗi loại phù hợp với một kiểu mạch điều khiển khác nhau.

Lò xo và cơ cấu chuyển động

Lò xo giúp đưa relay về trạng thái ban đầu khi cuộn dây không còn được cấp điện. Nhờ đó, relay có thể đóng/ngắt mạch nhiều lần theo tín hiệu điều khiển.

Ở các relay cơ khí, phần chuyển động này có thể tạo ra tiếng “tạch” nhỏ khi relay đóng hoặc nhả.

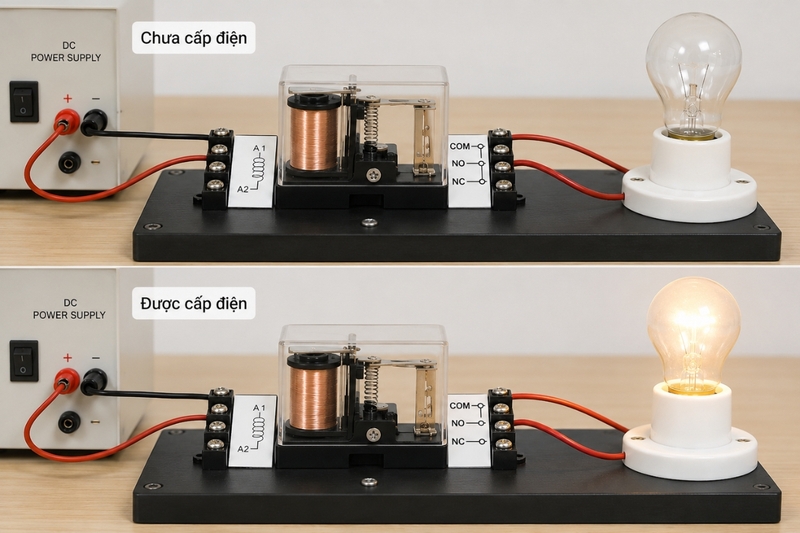

Relay hoạt động như thế nào?

Relay hoạt động dựa trên nguyên lý điện từ. Khi cuộn dây được cấp điện, từ trường sẽ hút phần tiếp điểm, làm thay đổi trạng thái của mạch. Khi ngắt điện ở cuộn dây, lò xo kéo tiếp điểm trở lại vị trí ban đầu.

Khi relay chưa được cấp điện

Ở trạng thái bình thường, tiếp điểm của relay sẽ ở trạng thái mặc định. Nếu là tiếp điểm thường mở, mạch sẽ hở và thiết bị chưa hoạt động. Nếu là tiếp điểm thường đóng, mạch sẽ kín và thiết bị đang hoạt động.

Trạng thái này phụ thuộc vào loại relay và cách thiết kế mạch.

Khi relay được cấp điện

Khi có dòng điện chạy qua cuộn dây, relay tạo ra từ trường và hút cơ cấu chuyển động bên trong. Lúc này, tiếp điểm thay đổi trạng thái: tiếp điểm thường mở sẽ đóng lại, còn tiếp điểm thường đóng sẽ mở ra.

Nhờ nguyên lý này, relay có thể dùng tín hiệu nhỏ để điều khiển mạch điện lớn hơn.

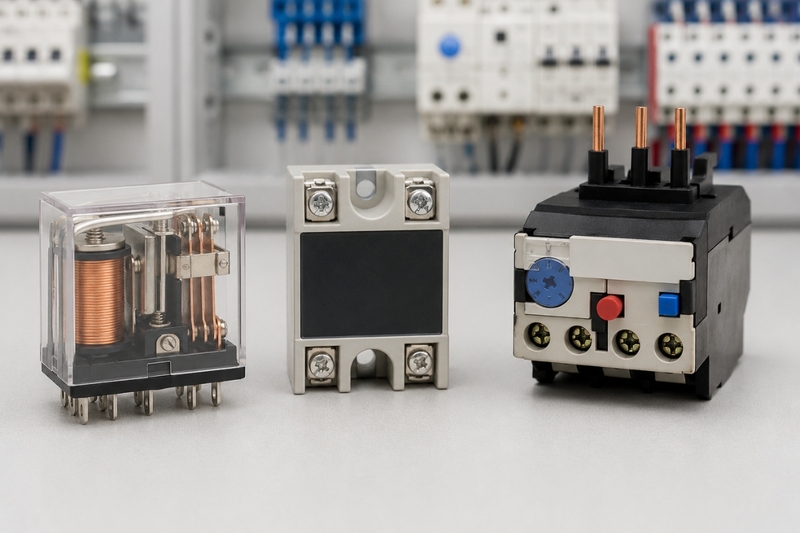

Các loại relay phổ biến

Relay có nhiều loại khác nhau, tùy theo nguyên lý hoạt động và mục đích sử dụng. Một số loại thường gặp gồm relay điện từ, relay bán dẫn và relay nhiệt.

Relay điện từ

Relay điện từ là loại phổ biến nhất, hoạt động dựa trên cuộn dây và tiếp điểm cơ khí. Khi cấp điện cho cuộn dây, từ trường sẽ kéo tiếp điểm đóng hoặc mở.

Loại relay này có giá thành hợp lý, dễ sử dụng và xuất hiện trong nhiều mạch điện dân dụng, mạch điều khiển đơn giản hoặc thiết bị gia dụng.

Relay bán dẫn

Relay bán dẫn còn được gọi là SSR. Loại relay này không dùng tiếp điểm cơ khí mà dùng linh kiện bán dẫn để đóng/ngắt mạch.

Ưu điểm của SSR là hoạt động êm, tốc độ nhanh, ít mài mòn và không tạo tiếng click như relay cơ. Tuy nhiên, giá thường cao hơn và cần chọn đúng loại theo tải sử dụng.

Relay nhiệt

Relay nhiệt thường được dùng để bảo vệ thiết bị điện khỏi quá tải nhiệt. Khi nhiệt độ vượt mức cho phép, relay nhiệt sẽ ngắt mạch để bảo vệ động cơ hoặc thiết bị.

Loại này thường gặp trong máy lạnh, máy giặt, bình nước nóng, thiết bị công nghiệp và hệ thống điện cần bảo vệ an toàn.

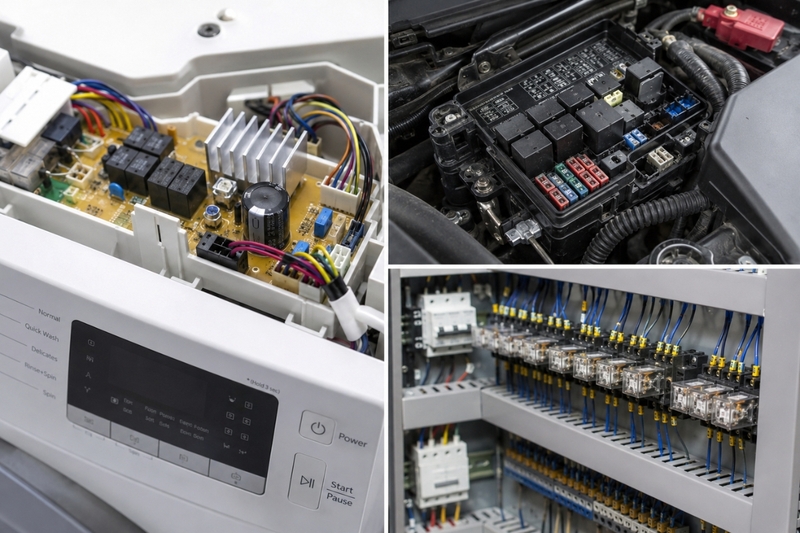

Ứng dụng của relay trong thực tế

Relay xuất hiện trong rất nhiều thiết bị quanh chúng ta, từ mạch điện đơn giản đến hệ thống tự động hóa phức tạp.

Trong thiết bị gia dụng

Relay có thể xuất hiện trong máy lạnh, tủ lạnh, máy giặt, bình nước nóng, bếp điện và nhiều thiết bị điện khác. Chúng giúp đóng/ngắt mạch, điều khiển động cơ, bảo vệ quá tải hoặc hỗ trợ các chế độ vận hành tự động.

Nhờ relay, thiết bị có thể hoạt động theo cảm biến nhiệt độ, thời gian hoặc lệnh điều khiển từ bo mạch.

Trong ô tô và xe máy

Relay được dùng để điều khiển đèn, còi, quạt làm mát, bơm nhiên liệu và nhiều hệ thống điện trên xe. Vì các thiết bị này có thể cần dòng điện lớn, relay giúp công tắc điều khiển không phải chịu tải trực tiếp quá cao.

Điều này góp phần tăng độ an toàn và tuổi thọ cho hệ thống điện trên phương tiện.

Trong tự động hóa

Trong các hệ thống tự động hóa, relay giúp kết nối giữa mạch điều khiển và thiết bị chấp hành. Ví dụ, cảm biến phát hiện nhiệt độ cao có thể gửi tín hiệu đến relay để bật quạt làm mát.

Relay cũng được dùng trong tủ điện, hệ thống chiếu sáng tự động, máy bơm nước, hệ thống báo động và dây chuyền sản xuất.

Lưu ý khi sử dụng relay

Khi chọn và dùng relay, cần quan tâm đến điện áp cuộn dây, dòng tải, loại tải, số tiếp điểm và môi trường hoạt động. Chọn sai relay có thể khiến thiết bị hoạt động không ổn định hoặc gây hư hỏng mạch.

Chọn đúng điện áp và dòng tải

Relay cần có điện áp cuộn dây phù hợp với mạch điều khiển. Nếu cuộn dây yêu cầu 12V nhưng bạn cấp 5V, relay có thể không hoạt động. Nếu cấp điện áp quá cao, cuộn dây có thể bị cháy.

Ngoài ra, tiếp điểm relay phải chịu được dòng điện của thiết bị tải. Với tải công suất lớn, cần chọn relay có thông số phù hợp và có biện pháp bảo vệ an toàn.

Chú ý tải cảm ứng

Các thiết bị như motor, máy bơm, quạt hoặc cuộn dây có thể tạo xung điện ngược khi đóng/ngắt. Nếu không xử lý đúng, tiếp điểm relay dễ bị mòn, cháy hoặc giảm tuổi thọ.

Trong mạch thực tế, người thiết kế thường dùng thêm diode, tụ, mạch snubber hoặc linh kiện bảo vệ phù hợp.

Tạm kết

Relay là thiết bị đóng ngắt mạch điện bằng tín hiệu điều khiển, thường được gọi là rơ le. Relay giúp một mạch điều khiển nhỏ có thể bật/tắt thiết bị điện lớn hơn, đồng thời được ứng dụng rộng rãi trong thiết bị gia dụng, ô tô, hệ thống điện và tự động hóa. Khi sử dụng relay, cần chọn đúng điện áp, dòng tải và loại relay để đảm bảo an toàn, bền bỉ và hiệu quả.
