Sơ đồ máy lạnh: Cùng tìm hiểu về các thành phần và chức năng trong hệ thống

Trong thời tiết nóng bức của mùa hè, máy lạnh trở thành một thiết bị không thể thiếu trong các ngôi nhà, văn phòng, và các không gian công cộng khác. Nhưng bạn đã bao giờ tự hỏi về sơ đồ, nguyên lý cơ chế làm lạnh của máy lạnh? Trong bài viết này, hãy cùng FPT Shop tìm hiểu về sơ đồ máy lạnh và các thành phần chính của máy lạnh, giúp chúng ta hiểu rõ hơn về cách thiết bị này hoạt động.

1. Sơ đồ và cấu tạo máy lạnh

Máy lạnh được biết đến là một thiết bị gia dụng sử dụng điện để điều chỉnh nhiệt độ trong phòng theo nhu cầu của người sử dụng. Trên thị trường, máy lạnh được chia thành hai loại là máy lạnh 1 chiều và máy lạnh 2 chiều:

• Máy lạnh 1 chiều: Chỉ có khả năng làm lạnh.
• Máy lạnh 2 chiều: Có khả năng điều hòa nhiệt độ linh hoạt với tính năng làm lạnh (sử dụng trong mùa hè) và tính năng sưởi ấm (sử dụng trong mùa đông).

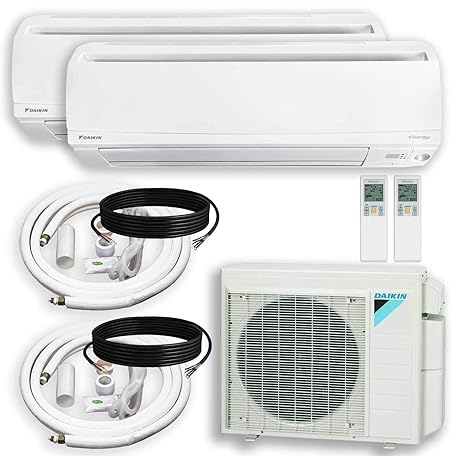

Sơ đồ và cấu trúc cơ bản của máy lạnh bao gồm các thành phần chính như: dàn nóng, dàn lạnh, quạt gió, máy nén, van tiết lưu, chất làm lạnh. Để máy lạnh hoạt động còn có nhiều thiết bị khác như bảng điều khiển, bộ phận điều hướng gió… Ngoài ra, đối với máy lạnh loại 2 chiều sẽ có thêm van đảo chiều, được lắp đặt bên sau máy nén của thiết bị.

1.1 Dàn lạnh

Dàn lạnh là bộ phận lắp đặt bên trong phòng cần máy lạnh làm mát. Nhiệm vụ của dàn lạnh là hấp thụ nhiệt độ bên trong phòng và mang nhiệt ra ngoài môi trường thông qua môi chất lạnh (gas). Dàn lạnh thường được cấu tạo bởi ống đồng uốn thành nhiều lớp và đặt trong dàn lá nhôm dẫn nhiệt rất dày.

1.2. Dàn nóng

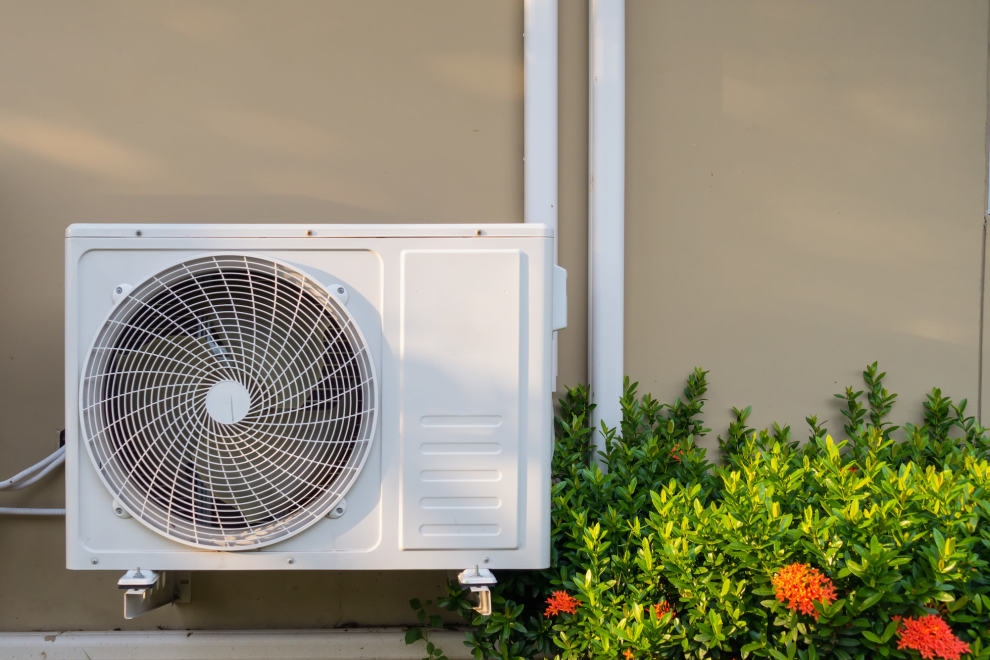

Dàn nóng là bộ phận giúp tỏa nhiệt ra môi trường. Dàn nóng thường được đặt ở những vị trí thoáng mát để giúp tản nhiệt tốt hơn. Dàn nóng được cấu tạo bởi ống đồng uốn nhiều lớp và đặt trong dàn lá nhôm rất dày.

1.3. Quạt gió

Quạt gió có tác dụng lưu thông không khí đi qua dàn lạnh và dàn nóng. Quạt gió giúp mang nhiệt đến dàn lạnh và mang nhiệt đi từ dàn nóng.

1.4. Máy nén

Máy nén có tác dụng nén môi chất lạnh từ trạng thái áp suất thấp, nhiệt độ thấp sang trạng thái áp suất cao, nhiệt độ cao. Máy nén cũng tạo ra sự luân chuyển liên tục của môi chất lạnh trong đường ống dẫn.

1.5. Van tiết lưu

Van tiết lưu máy lạnh có tác dụng ngược lại so với máy nén. Van tiết lưu chuyển môi chất lạnh từ trạng thái áp suất cao, nhiệt độ cao sang trạng thái áp suất thấp, nhiệt độ thấp.

1.6. Môi chất lạnh (gas)

Môi chất lạnh (gas) có tác dụng hấp thụ nhiệt tại dàn lạnh và truyền nhiệt đến dàn nóng. Các loại gas thường dùng trong máy lạnh là R410A, R32 và R22.

1.7. Van đổi chiều

Ở các máy lạnh 2 chiều sẽ có thêm van đổi chiều. Theo đó, máy lạnh sẽ có 4 van cửa, bao gồm 1 cửa vào và 3 cửa đảo chiều. Bộ phận này được đặt tại máy nén, có nhiệm vụ đảo chiều di chuyển của máy lạnh vào hệ thống ống dẫn.

Ngoài những bộ phận chính trên, máy lạnh còn có nhiều thiết bị khác như bảng điều khiển, bộ phận đổi hướng gió, cảm biến nhiệt độ,...

2. Nguyên tắc hoạt động của máy lạnh

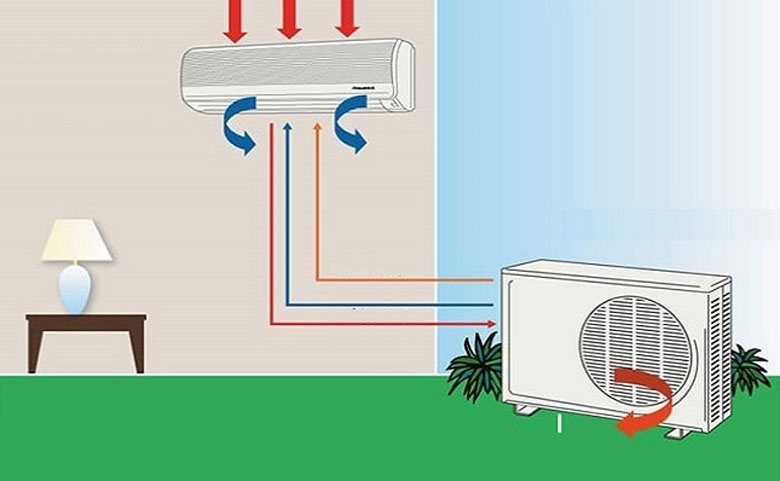

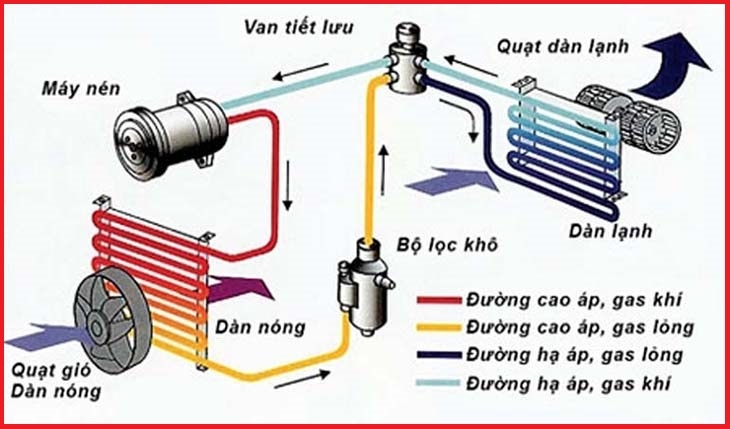

Sau khi khám phá về sơ đồ máy lạnh, chúng ta nhận thấy rằng thiết bị này bao gồm hai phần chính là dàn nóng và dàn lạnh. Dàn lạnh được lắp đặt trong phòng, trong khi dàn nóng được đặt bên ngoài căn nhà. Hai dàn này được kết nối bằng hai ống đồng dẫn môi chất lạnh. Nguyên lý hoạt động của máy lạnh có thể được hiểu một cách đơn giản như sau:

Bước 1: Sau khi đi qua van tiết lưu, môi chất lạnh sẽ có áp suất thấp và nhiệt độ thấp, được gọi là gas lạnh (môi chất lạnh).

Bước 2: Môi chất lạnh đi qua dàn lạnh và hấp thụ nhiệt từ môi trường xung quanh. Quạt gió trong dàn lạnh hút không khí trong phòng, đẩy qua dàn lạnh để điều hòa và sau đó thổi trở lại trong phòng.

Bước 3: Môi chất mang nhiệt được đưa đến máy nén. Tại đây, gas sẽ được nén để tăng áp suất.

Bước 4: Gas có nhiệt độ cao và áp suất cao được đưa qua dàn nóng để làm mát bằng cách sử dụng quạt và dàn lá nhôm tản nhiệt. Khi đi qua dàn nóng, môi chất sẽ có nhiệt độ thấp hơn.

Bước 5: Gas tiếp tục được đưa đến van tiết lưu để giảm áp suất, giảm nhiệt và bắt đầu một chu kỳ mới.

Tạm kết

Trên đây, FPT Shop đã chia sẻ đến bạn đọc về sơ đồ máy lạnh chi tiết, hy vọng với những thông tin hữu ích này, các bạn có thêm kiến thức về sơ đồ máy lạnh nhé.
