Hướng dẫn cách lắp bình nóng lạnh trực tiếp và gián tiếp ngay tại nhà cực kỳ đơn giản

Bình nóng lạnh là thiết bị quen thuộc trong mỗi gia đình, cung cấp nguồn nước nóng - lạnh tiện lợi cho sinh hoạt. Bài viết dưới đây sẽ hướng dẫn cho bạn chi tiết cách lắp bình nóng lạnh trực tiếp và gián tiếp ngay tại nhà cực kỳ đơn giản. Mời bạn tham khảo cùng FPT Shop nhé!

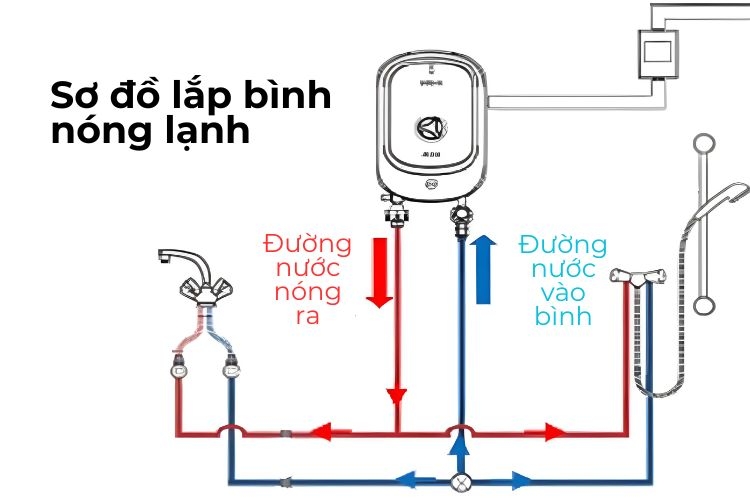

Giới thiệu về sơ đồ lắp bình nóng lạnh

Nắm vững cách lắp bình nóng lạnh là bước đầu tiên để thực hiện thi công hiệu quả. Dưới đây là sơ đồ lắp đặt bình nóng lạnh đúng chuẩn:

Từ nguồn cấp nước lạnh, ta sử dụng 2 ống chữ T để chia thành 3 đường cấp riêng biệt:

• 1 đường cấp nước lạnh cho bình nóng lạnh.
• 1 đường cấp nước cho vòi sen.
• 1 đường cấp nước cho vòi tại chậu rửa mặt.

Đường nước nóng ra từ bình nóng lạnh thường được ký hiệu màu đỏ. Sử dụng loại ống nhựa chịu nhiệt để đảm bảo an toàn. Hệ thống đường nước nóng bao gồm:

• 1 ống chính dẫn nước nóng từ bình ra.
• 1 ống chữ T chia thành 2 đường: 1 đường dẫn nước nóng đến vòi sen và 1 đường dẫn nước nóng đến vòi nước tại chậu rửa mặt.

Cách lắp bình nóng lạnh trực tiếp

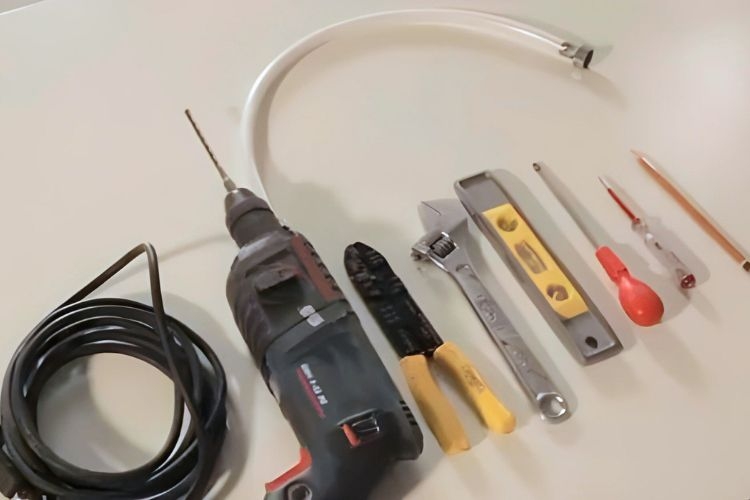

Các dụng cụ

• Các phụ kiện bình nước nóng có sẵn khi mua.
• Các vật tư cần chuẩn bị bao gồm: Dây cấp nước, CB điện 1 pha 20A hoặc 30A, dây điện Daphaco. Ngoài ra, cần mua thêm ống mềm để tiếp nước vào bình.
• Dụng cụ lắp đặt bao gồm: Bút chì, bút thử điện, tuốc-nơ-vít, thước, mỏ lết, kềm bấm dây và máy khoan.

Các bước thực hiện

• Bước 1: Sử dụng tuốc-nơ-vít để tháo ốc mặt trước của bình nóng lạnh.
• Bước 2: Đặt bình nóng lạnh lên tường ngay ngắn. Dùng bút chì để đánh dấu vị trí treo và các lỗ trên mặt sau của bình. Sau đó khoan lỗ, lắp tắc-kê và đặt bình lên tường sao cho các lỗ trên mặt sau trùng vị trí đặt tắc-kê và vặn chặt vít.
• Bước 3: Lắp vòi sen và CB. Đánh dấu vị trí lắp vòi sen và CB trên tường, sau đó cố định vị trí thanh trượt và lắp vòi sen.
• Bước 4: Tiếp theo, lắp đặt van 3 trong 1 và đường nước vào ở bên phải của bình, kết nối đầu van với dây nước và đường nước cấp. Tiếp đó đấu nối tay vòi sen vào đường nước ra.

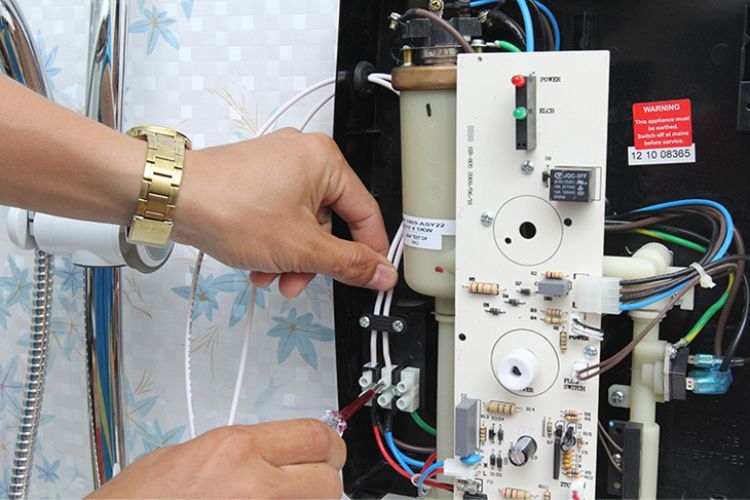

• Bước 5: Đấu nối điện cho bình nóng lạnh bằng cách lắp dây pha, dây trung tính và dây tiếp đất vào tiếp điểm, sau đó nối với CB. Lắp mặt trước vào bình và kiểm tra các nút điều chỉnh.
• Bước 6: Nối đất/nối mát cho bình nóng lạnh để tránh nguy cơ rò rỉ điện.

Cách lắp bình nóng lạnh gián tiếp

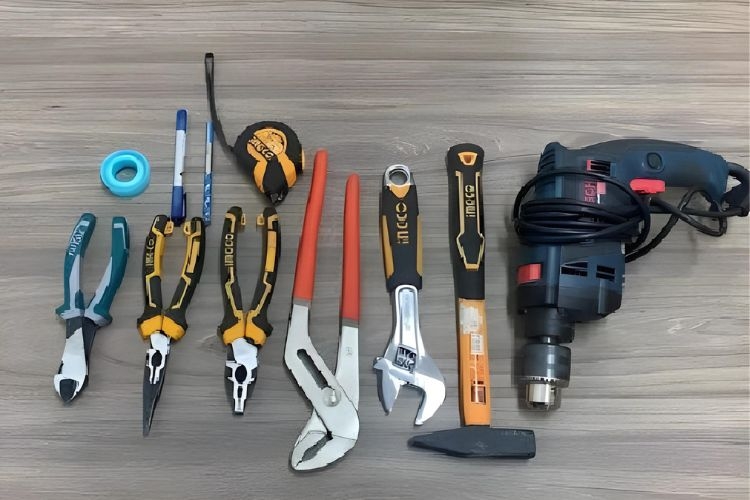

Các dụng cụ

• Dụng cụ có sẵn kèm theo bình nóng lạnh: Van an toàn, móc treo, tắc kê.
• Phụ kiện cần mua thêm: 2 ống mềm dẫn nước, kép inox, đầu nối T ren trong, van xả nước bảo trì và băng keo ren.
• Dụng cụ lắp đặt: Bút chì, bút thử điện, máy vặn bu lông, mỏ lết, máy khoan cầm tay, mũi khoan 10mm và thước ni vô để kiểm tra điện và khoan treo tường.

Các bước chuẩn bị

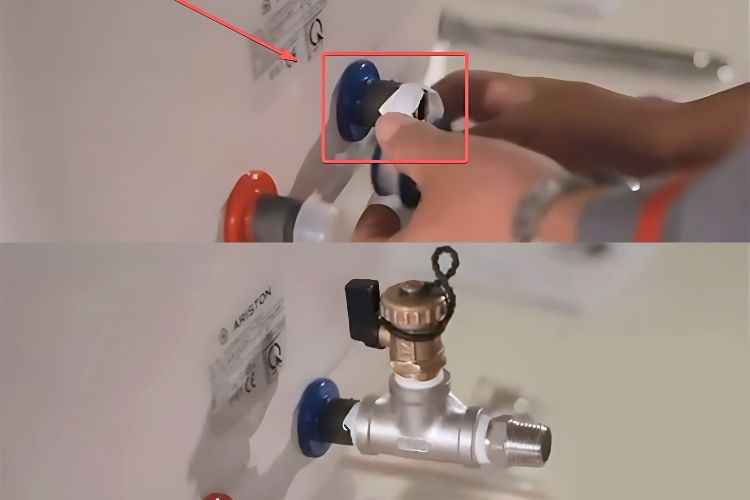

• Bước 1: Sử dụng băng keo ren để quấn lên các đầu ren của đường nước vào để tránh rò rỉ.
• Bước 2: Lắp thêm một van xả nước vào đường nước vào có đánh dấu màu xanh để có thể xả hết nước ra khi cần bảo trì. Lúc lắp van xả cũng cần sử dụng băng keo ren để tránh rò rỉ nước.
• Bước 3: Vặn chặt van an toàn vào van xả. Nếu không sử dụng van xả nước thì có thể vặn trực tiếp van an toàn vào đầu nước vào.

Các bước thực hiện

• Bước 1: Đo khoảng cách lắp đặt đường nước vào và đường nước ra trên tường và kẻ một đường ngang để dễ nhận biết.
• Bước 2: Sử dụng bút chì để đánh dấu vị trí giá treo trên tường.
• Bước 3: Sử dụng máy khoan để khoan lỗ trên tường, sau đó lắp tắc kê vào lỗ khoan và siết vít để cố định giá treo.
• Bước 4: Cạy bỏ lớp cách nhiệt ở vị trí treo bình nóng lạnh để đảm bảo sự chắc chắn khi lắp máy lên tường. Kết nối 2 sợi dây dẫn nước: Sợi đầu tiên nối vào đầu nước ra (màu đỏ) và đầu chứa nước của hệ thống nước. Sợi còn lại (màu xanh) kết nối với van một chiều và đầu nước cấp của hệ thống nước.

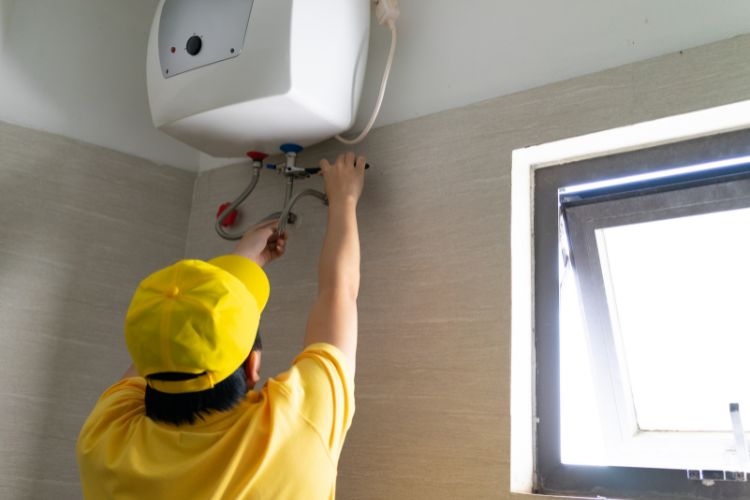

• Bước 5: Sau khi hoàn thành đúng theo hướng dẫn cách lắp bình nóng lạnh, hãy kiểm tra lại hoạt động của bình nước nóng lạnh để đảm bảo máy hoạt động đúng cách.

Lời kết

Trên đây là 2 cách lắp bình nóng lạnh trực tiếp và gián tiếp mà FPT Shop muốn gửi đến đến các bạn. Hy vọng rằng với các bước chi tiết bên trên sẽ giúp ích cho bạn trong việc lắp đặt máy nóng lạnh tại nhà đúng kỹ thuật.
