Mẹo hay: Cách đọc điện trở 4 vạch, 5 vạch nhanh và chính xác nhất

Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu cách đọc điện trở 4 vạch, cách đọc điện trở 5 vạch nhanh và chính xác nhất nhé!

1. Điện trở là gì?

Điện trở là một loại linh kiện quan trọng và không thể thiếu trong các mạch điện nhưng nhiều người chưa biết cách đọc điện trở ra sao cho đúng chuẩn.

Điện trở được cấu tạo từ nhiều thành phần, thường có những vạch màu trên thân của nó và ta có thể áp dụng cách đọc điện trở dựa trên những vạch màu này. Nó cũng có thể có nhiều hình dạng khác nhau, giúp khống chế dòng điện qua tải sao cho phù hợp, điều chỉnh cường độ dòng điện chạy qua các thiết bị điện gia dụng khác nhau.

Điện trở có đơn vị là Ohm (Ω), ngoài ra còn có các đơn vị khác như:

• Milliohm: 1 mΩ = 10⁻³ Ω
• Kilohm: 1 kΩ = 103 Ω
• Megohm: 1 MΩ = 106 Ω.

Biết cách quy đổi các đơn vị sẽ giúp bạn có cách đọc điện trở chính xác hơn.

2. Cách tính giá trị điện trở

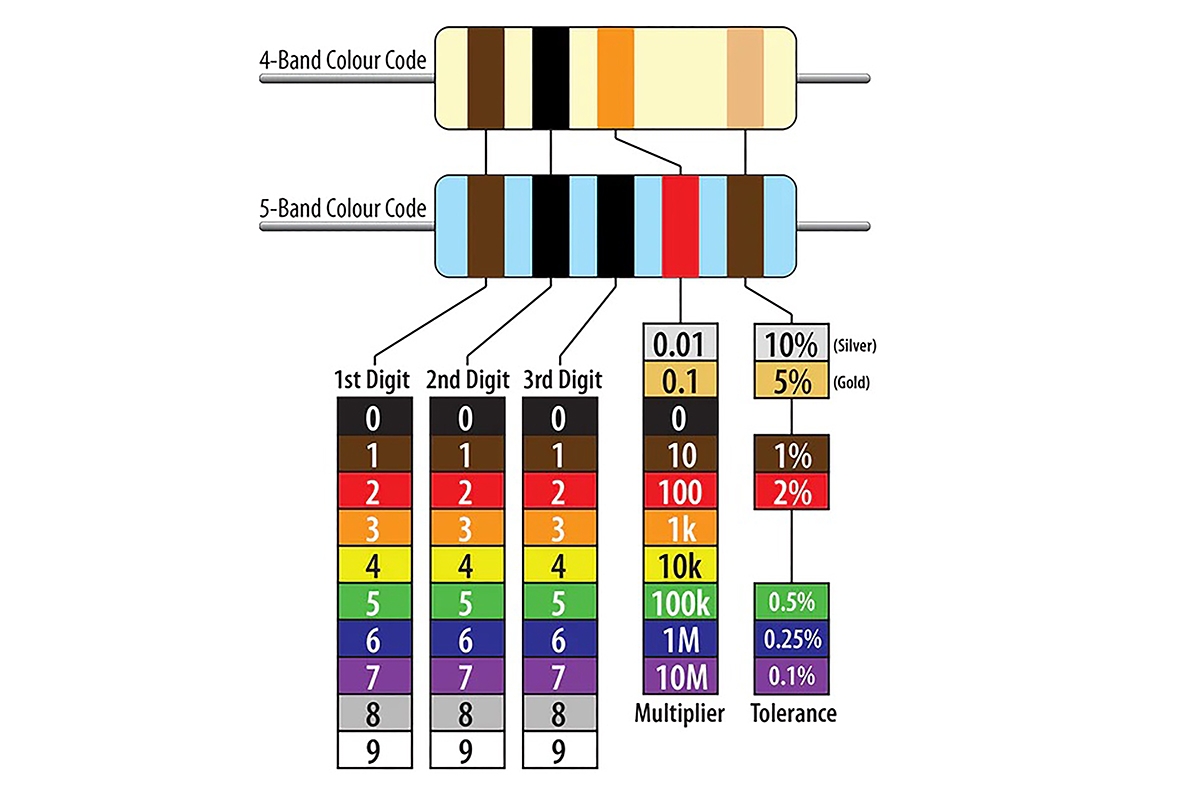

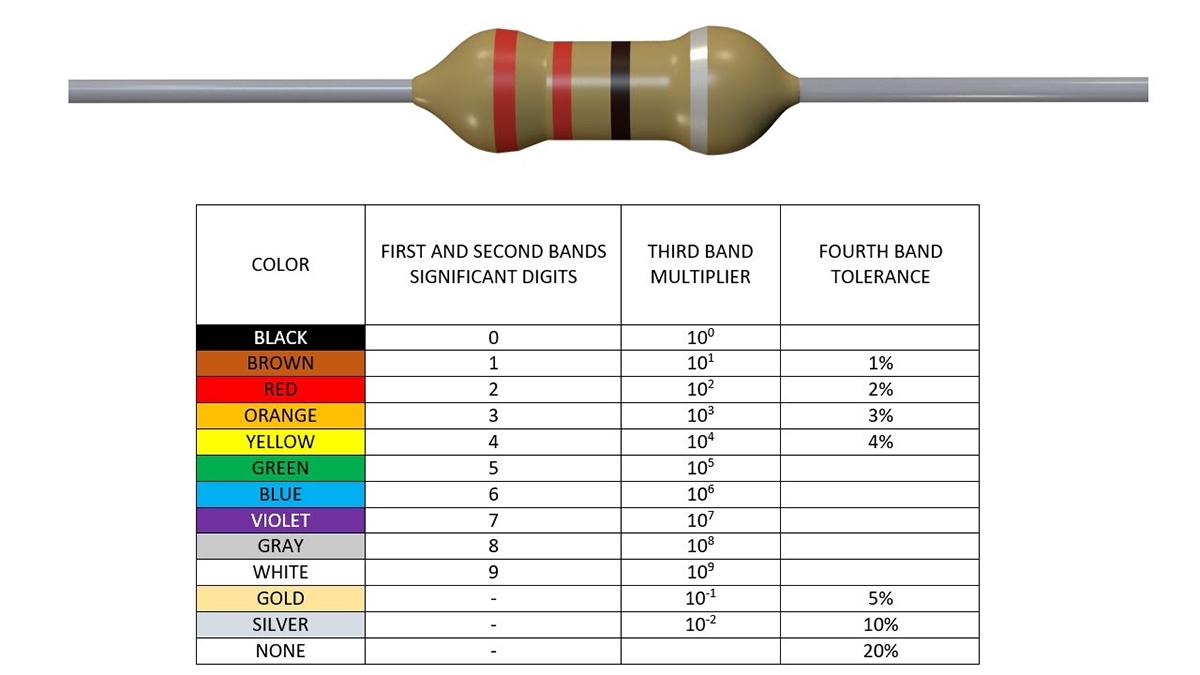

Để áp dụng cách đọc điện trở, bạn cần chú ý bảng giá trị màu như sau

• Đen: Giá trị 0
• Nâu: Giá trị 1. Sai số ± 1%.
• Đỏ: 2. Sai số ± 2%.
• Cam: Giá trị 3.
• Vàng: Giá trị 4.
• Lục: Giá trị 5. Sai số ±  0.5%.
• Lam: Giá trị 6. Sai số ±  0.25%.
• Tím: Giá trị 7. Sai số ±  0.1%.
• Xám: Giá trị 8. Sai số ±  0.05%.
• Trắng: Giá trị. Sai số 9.
• Hoàng Kim: Sai số ± 5%.
• Bạc: Sai số ± 10%.

3. Cách đọc điện trở 4 vạch màu

Đối với điện trở 4 vạch màu thì cách đọc điện trở đúng là như sau:

• Vạch màu thứ nhất: Tương đương giá trị hàng chục của điện trở.
• Vạch màu thứ 2: Tương đương giá trị hàng đơn vị của điện trở.
• Vạch màu thứ 3: Hệ số nhân. Ta nhân 10 với số mũ là giá trị màu. Chẳng hạn, vạch đỏ là 10², vạch vàng là 10⁴.
• Vạch màu thứ 4: Tương đương giá trị sai số của điện trở. Vòng này luôn nhũ vàng hay nhũ bạc, khi đọc ta bỏ qua.

Như vậy, cách đọc điện trở 4 vạch màu áp dụng theo công thức sau:

Giá trị điện trở = (vạch 1)(vạch 2) x 10(mũ vạch 3)

Ví dụ: Nếu điện trở có 4 vạch màu lần lượt là vàng (4), tím (7), đen (0) và hoàng kim thì giá trị điện trở là 47 x 10⁰= 47 (Ω).

4. Cách đọc điện trở 5 vạch màu

Cách đọc điện trở 5 vạch màu cũng khá đơn giản như sau:

• Vạch màu thứ nhất: Tương đương giá trị hàng trăm của điện trở.
• Vạch màu thứ 2: Tương đương là giá trị hàng chục của điện trở.
• Vạch màu thứ 3: Tương đương giá trị hàng đơn vị của điện trở.
• Vạch màu thứ 4: Hệ số nhân. Ta nhân 10 với số mũ là giá trị màu như cách đọc điện trở 4 vạch màu nêu trên.
• Vạch màu thứ 5: Giá trị sai số của điện trở.

Áp dụng cách đọc điện trở 5 vạch màu theo công thức:

Giá trị điện trở = (vạch 1)(vạch 2)(vạch 3) * 10(mũ vạch 4) + vạch 5

Ví dụ: Một điện trở có các vạch màu lần lượt là xanh (6), vàng (4), đỏ (2), nâu (1), nâu (1) thì giá trị điện trở tương đương với 642 x 10¹ ± 1%= 6420±1%.

5. Cách đọc điện trở công suất

Điện trở công suất là loại có công suất lớn hơn 1W, 2W, 5W hay 10W. Chúng được sử dụng trong những mạch điện tử có dòng điện lớn đi qua.

Cách đọc điện trở công suất cũng rất đơn giả, có thể áp dụng 2 cách đọc điện trở 4 vạch màu và điện trở 5 vạch màu như trên.

6. Sự khác biệt giá trị thực tế và lý thuyết

Thực tế, giá trị điện trở đo được theo lý thuyết không hoàn toàn chính xác với thực tế. Nhưng giá trị được phép nằm trong khoảng dung sai (phạm vi sai số cho phép) của điện trở nên ta có thể biết được giá trị thực tế.

Ví dụ: Điện trở thực tế là 200Ω với dung sai 5% (tức 10Ω) thì giá trị đo được có thể là 190Ω-210Ω.

7. Làm thế nào để biết hướng đọc các vạch màu của điện trở?

Khi áp dụng cách đọc điện trở, bạn chú ý:

• Vạch màu thứ nhất luôn nằm sát với cạnh và các vạch thứ 2, thứ 3 nhất.
• Vạch màu cuối (vạch dung sai) luôn có khoảng cách xa hơn một chút so với các vạch còn lại.

Từ đó, bạn có thể biết cách xác định hướng điện trở để có cách đọc điện trở chính xác nhất.

Hy vọng qua bài viết của FPT Shop, các bạn đã biết được cách đọc điện trở 4 vạch, cách đọc điện trở 5 vạch nhanh và chính xác nhất rồi nhé!
