Piston là gì? Tìm hiểu cấu tạo và nguyên lý làm việc trong động cơ đốt trong của ô tô

Trong lịch sử phát triển của ngành cơ khí, động cơ đốt trong được xem là một trong những phát minh mang tính cách mạng, mở ra kỷ nguyên mới cho các phương tiện giao thông. Bên trong động cơ, Piston là bộ phận đóng vai trò then chốt - phối hợp cùng xi lanh và thanh truyền để tạo nên buồng đốt, nơi sinh ra năng lượng giúp xe vận hành.

Vậy thực chất Piston là gì và nó được thiết kế như thế nào? Hãy cùng FPT Shop tìm hiểu trong bài viết dưới đây!

Piston là gì?

Piston là một bộ phận quan trọng trong nhiều loại máy móc như động cơ, máy nén khí, máy bơm, cũng như xi lanh thủy lực và khí nén. Trong máy bơm, Piston nhận lực từ trục khuỷu để nén chất lỏng bên trong xi lanh, giúp tạo ra áp suất cần thiết cho quá trình vận hành.

Còn trong động cơ, Piston có nhiệm vụ chuyển đổi áp lực sinh ra từ quá trình đốt cháy nhiên liệu thành chuyển động quay của trục khuỷu thông qua thanh truyền.

Ở một số loại động cơ đặc biệt, Piston còn có vai trò đóng mở các cửa nạp – xả trong xi lanh để điều tiết luồng khí.

Trong suốt quá trình hoạt động, Piston chuyển động lên xuống liên tục trong xi lanh theo một chu trình khép kín, giúp biến đổi nhiệt năng thành cơ năng.

Chu trình này diễn ra theo các giai đoạn chính:

• Truyền nhiệt cho khí trong xi lanh: Khi nhiệt tăng, khí nở ra làm đẩy Piston xuống và sinh công.
• Giảm nhiệt trong xi lanh: Khi khí nguội đi, áp suất giảm, tạo điều kiện để Piston di chuyển ngược lên trên.
• Nén trở lại vị trí ban đầu: Piston được đẩy lên, nén khí để chuẩn bị cho chu kỳ làm việc tiếp theo.

Như vậy, các bạn đã nắm được khái niệm Piston là gì. Tiếp theo, hãy cùng tìm hiểu cấu tạo và nguyên lý hoạt động của Piston ô tô.

Cấu tạo và nguyên lý hoạt động của Piston ô tô

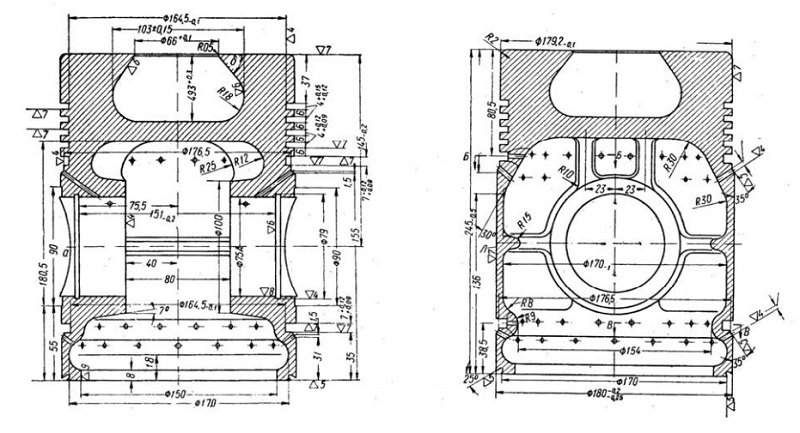

Cấu tạo của Piston ô tô

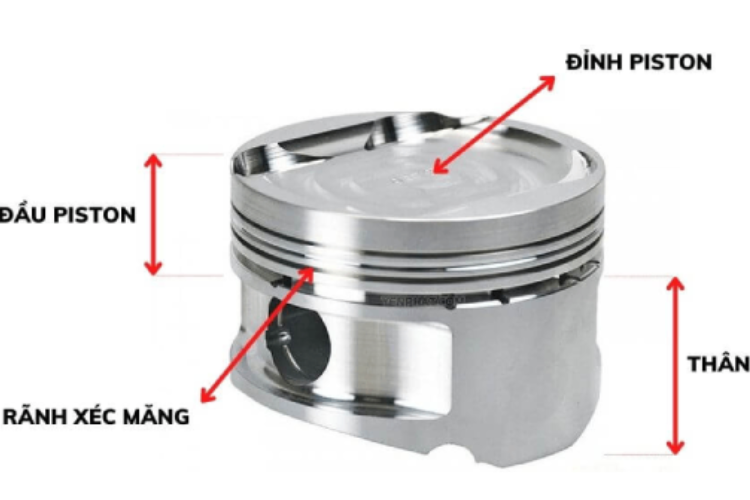

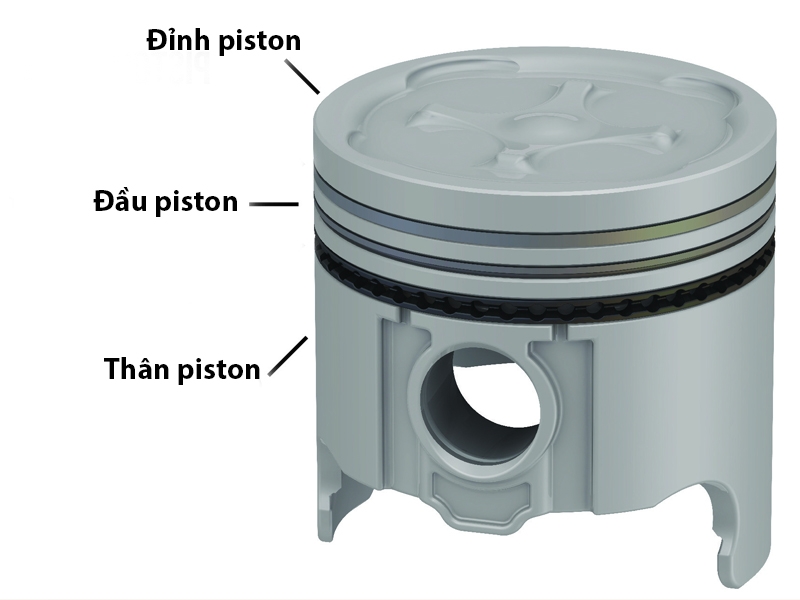

Piston trong động cơ ô tô được cấu thành từ nhiều bộ phận khác nhau, mỗi phần đảm nhiệm một vai trò riêng để giúp động cơ hoạt động ổn định và hiệu quả. Các thành phần chính bao gồm: vòng Piston, chốt Piston, váy Piston, đầu Piston, vòng bi và thanh kết nối (thanh truyền).

Vòng Piston: Có nhiệm vụ làm kín buồng đốt, không cho khí cháy thoát ra khỏi khe hở giữa Piston và xi lanh. Nhờ vậy, áp suất trong xi lanh được giữ ổn định, giúp tối ưu hiệu suất nén và đốt cháy nhiên liệu. Ngoài ra, vòng Piston còn giúp gạt dầu bôi trơn để giảm ma sát giữa các bề mặt.

Chốt Piston: Còn được gọi là chốt cổ tay (gudgeon pin), có dạng ống trụ rỗng nhằm giảm trọng lượng mà vẫn đảm bảo độ bền. Bộ phận này kết nối Piston với đầu nhỏ của thanh truyền, giúp truyền lực giữa hai chi tiết trong quá trình vận hành.

Váy Piston: Nằm ở dưới cùng, có chức năng hạn chế sự rung lắc và ma sát khi Piston chuyển động trong xi lanh. Thông thường, váy Piston được đúc bằng gang hoặc hợp kim nhôm có khả năng chống mài mòn và tự bôi trơn tốt. Trên váy có rãnh lắp vòng nén và vòng dầu, hỗ trợ quá trình làm kín buồng đốt.

Đầu Piston: Hay còn gọi là đỉnh Piston là nơi tiếp xúc trực tiếp với khí cháy trong buồng đốt, nên thường chịu nhiệt và áp suất rất cao. Để tăng độ bền, phần này được chế tạo từ hợp kim nhôm hoặc thép chịu nhiệt. Một số thiết kế còn có rãnh hoặc hõm trên đầu Piston để tạo dòng xoáy khí, giúp đốt cháy nhiên liệu hiệu quả hơn.

Vòng bi Piston: Được bố trí tại các điểm có chuyển động quay giữa Piston, thanh truyền và trục khuỷu. Chúng thường có dạng bán nguyệt, dễ lắp ráp và tháo rời. Vật liệu phổ biến gồm hợp kim đồng, chì hoặc nhôm-silicon, bên ngoài được phủ một lớp đặc biệt để tăng độ bền và giảm ma sát khi hoạt động ở tốc độ cao.

Thanh kết nối (thanh truyền): Là bộ phận giúp chuyển đổi chuyển động tịnh tiến của Piston thành chuyển động quay của trục khuỷu. Nói cách khác, đây là cầu nối giữa Piston và trục khuỷu, đảm bảo động cơ hoạt động nhịp nhàng và đồng bộ. Thanh truyền cần có độ cứng và khả năng chịu lực cao, thường được làm từ thép hoặc hợp kim nhẹ để giảm tải cho động cơ.

Sau khi các bạn đã hiểu rõ cấu tạo của Piston là gì, hãy tìm hiểu thêm nguyên lý hoạt động chung của linh kiện này.

Nguyên lý hoạt động của Piston ô tô

Piston trong động cơ ô tô hoạt động theo một chu trình lặp lại liên tục, gọi là hành trình Piston. Chu trình này được xác định dựa trên vị trí của Piston trong xi lanh, gồm ba điểm chính: điểm chết trên, điểm giữa và điểm chết dưới.

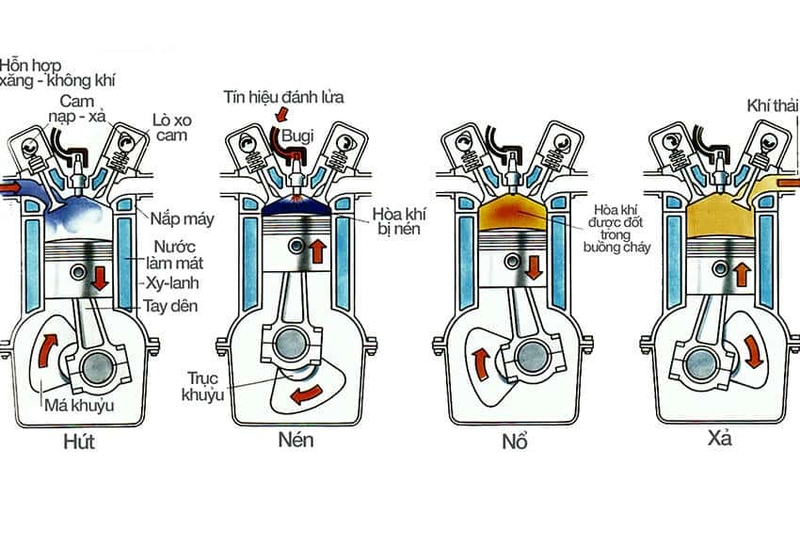

Mỗi vòng hoạt động của Piston bao gồm bốn giai đoạn chính – hay còn gọi là bốn kỳ của động cơ đốt trong: hút – nén – nổ – xả. Các giai đoạn này diễn ra tuần tự và đồng bộ giữa Piston, van nạp, van xả và bugi đánh lửa (đối với động cơ xăng).

• Kỳ hút: Chu trình bắt đầu khi Piston ở điểm chết trên. Tại thời điểm này, van nạp mở và van xả đóng. Khi Piston di chuyển xuống dưới, nó tạo ra khoang chân không bên trong xi lanh, giúp hút hỗn hợp không khí và nhiên liệu đi vào buồng đốt.
• Kỳ nén: Sau khi hút đủ hỗn hợp, van nạp đóng lại. Piston bắt đầu di chuyển ngược lên trên, nén chặt hỗn hợp nhiên liệu – không khí vào phần trên cùng của xi lanh. Khi hỗn hợp bị nén, áp suất và nhiệt độ tăng lên, tạo điều kiện cho quá trình đốt cháy diễn ra hiệu quả.
• Kỳ nổ (sinh công): Khi Piston gần đến điểm chết trên, bugi phát tia lửa điện (đối với động cơ xăng) làm cháy hỗn hợp nhiên liệu – không khí. Quá trình cháy sinh ra áp suất lớn đẩy Piston chuyển động mạnh xuống dưới, tạo ra lực cơ học truyền đến trục khuỷu qua thanh truyền. Đây là giai đoạn tạo công chính của động cơ.

• Kỳ xả: Sau khi sinh công, van xả mở, Piston bắt đầu di chuyển lên trên để đẩy khí thải ra khỏi xi lanh. Khi Piston lên đến đỉnh, van xả đóng, van nạp lại mở, và chu trình mới lại bắt đầu.

Toàn bộ quá trình này diễn ra liên tục và cực kỳ chính xác, đảm bảo động cơ hoạt động êm ái, mạnh mẽ và tiết kiệm nhiên liệu. Trong các động cơ hiện đại, việc điều khiển thời điểm mở – đóng van nạp, van xả được hỗ trợ bởi hệ thống điện tử thông minh, giúp tối ưu hiệu suất và giảm khí thải.

Một số ứng dụng phổ biến của Piston

Nhờ đặc tính chịu áp suất cao, chuyển động linh hoạt và truyền lực hiệu quả, Piston được sử dụng rộng rãi trong nhiều loại máy móc và thiết bị cơ khí. Dưới đây là những ứng dụng phổ biến nhất:

• Trong động cơ đốt trong (IC Engine): Piston là bộ phận trung tâm của buồng đốt, chịu trách nhiệm nén hỗn hợp nhiên liệu – không khí và truyền lực sinh ra sau khi cháy đến trục khuỷu.

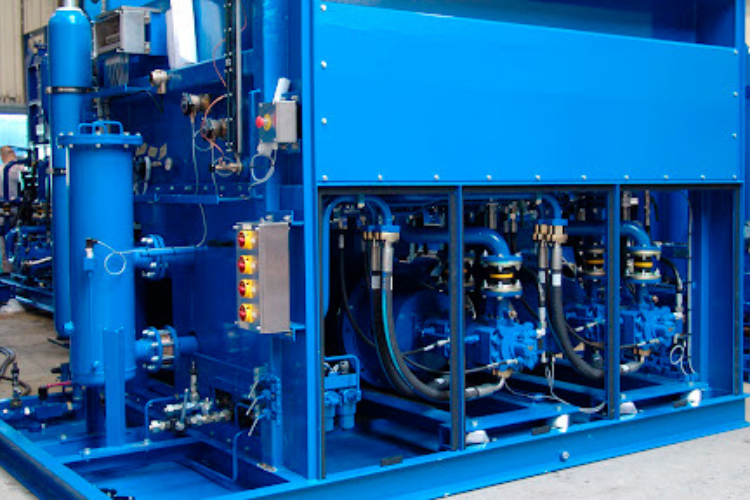

• Trong hệ thống thủy lực: Piston được lắp trong máy bơm thủy lực và xi lanh thủy lực, giúp tạo lực đẩy và truyền động trong các cơ cấu nâng hạ, ép, hoặc điều khiển chuyển động.
• Trong vũ khí tự động: Một số loại súng tự nạp đạn sử dụng Piston để đẩy chốt nạp đạn, hỗ trợ cơ chế bắn liên hoàn.
• Trong máy điều hòa không khí: Piston giúp lưu thông và nén môi chất lạnh, đảm bảo quá trình làm mát diễn ra liên tục và hiệu quả.
• Trong động cơ hơi nước: Piston chuyển đổi năng lượng của hơi nước thành cơ năng, giúp vận hành các thiết bị công nghiệp hoặc đầu máy cổ điển.

• Trong ô tô và xe cơ giới: Piston xuất hiện trong hầu hết các hệ thống truyền động, phanh, và giảm xóc, đóng vai trò quan trọng trong việc vận hành ổn định của xe.
• Trong máy nén khí và bơm nhiệt: Piston được dùng để tạo áp suất và điều hòa dòng khí, giúp các thiết bị hoạt động hiệu quả hơn.

Lời kết

Qua bài viết này, hy vọng bạn đã hiểu rõ Piston là gì và vai trò không thể thiếu của nó trong động cơ đốt trong. Dù là một bộ phận nhỏ, nhưng Piston chịu điều kiện làm việc khắc nghiệt nhất trong động cơ. Việc hiểu biết về cấu tạo, nguyên lý hoạt động và cách bảo dưỡng Piston sẽ giúp bạn sử dụng và chăm sóc xe một cách hiệu quả hơn.
