Cùng nhau "mổ xẻ" nội thất bên trong iPad Pro 10.5" mới

Admin Admin vào ngày 15/06/2017 0 Bình luận

Không lâu sau khi iPad Pro 10.5 inch ra mắt tại sự kiện WWDC 2017, trang iFixit đã thực hiện bài “mổ xẻ” các thành phần chi tiết bên trong iPad Pro 10.5 inch.

Không lâu sau khi iPad Pro 10.5” ra mắt tại sự kiện WWDC 2017, chuyên trang iFixit đã thực hiện bài “mổ xẻ” các thành phần chi tiết bên trong iPad Pro 10.5 inch mới.



Xem thêm: iPad Pro 10.5 với iOS 11: Liệu có đủ cạnh tranh với Surface Pro?

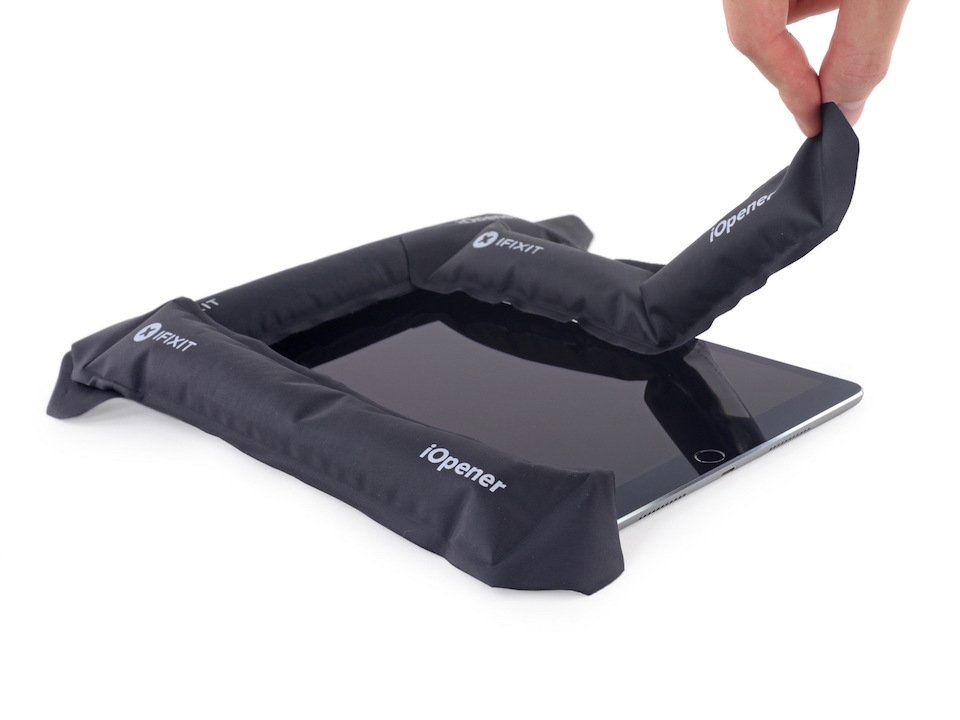

Về cơ bản, Apple vẫn sử dụng keo để kết nối các thành phần lại với nhau thay vì phải dùng các con ốc, nhằm giúp tăng độ thẩm mỹ cho máy, tuy nhiên nhược điểm là sẽ không dễ để sửa chữa khi máy gặp vấn đề. Để mở được bên trong máy, trước hết các kỹ thuật viên của trang iFixit bắt buộc phải làm nóng toàn bộ 4 cạnh xung quanh để làm chảy keo.

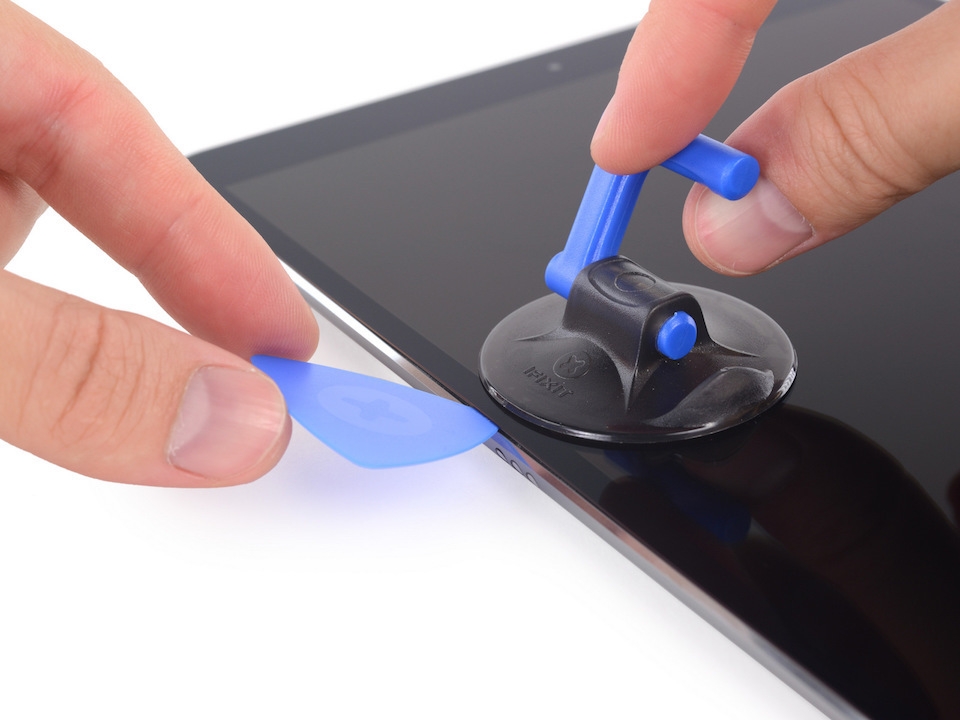

Tháo màn hình ra khỏi khung máy





Sau đó dùng đến các dụng cụ chuyên dụng để nhấc phần màn hình ra khỏi khung máy. Trên phiên bản iPad Pro 10.5, Apple đã ép tấm nền màn hình vào sát mặt kính hơn các thế hệ trước, giúp cho hình ảnh được hiển thị nổi và thích mắt hơn.



Tháo màn hình ra khỏi khung máy



Để tháo hẳn thành phần màn hình ra khỏi khung máy, chúng ta bắt buộc phải tháo cả phần cáp kết nối tín hiệu giữa màn hình với bo mạch chủ.

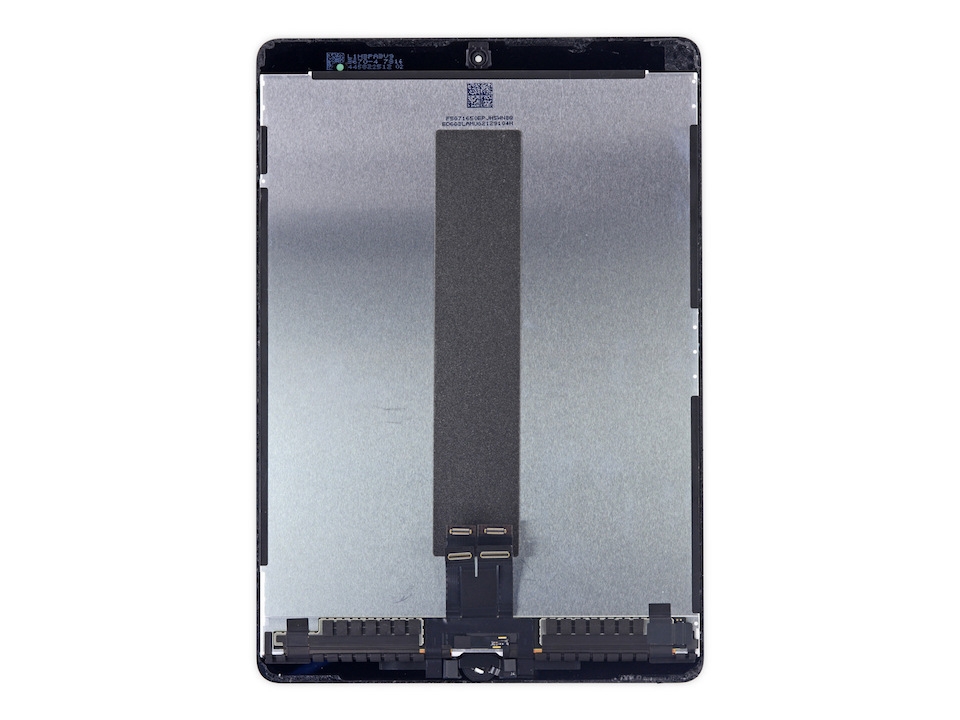

Màn hình sau khi đã được tháo rời



Đây là khung máy chứa bo mạch chủ, pin,… sau khi đã tháo hẳn phần màn hình, có thể thấy mọi thành phần linh kiện được Apple sắp xếp rất đẹp và gọn gàng. Được biết, cách sắp xếp linh kiện này giống với chiếc iPad Pro 12.9 ra mắt trước đây.

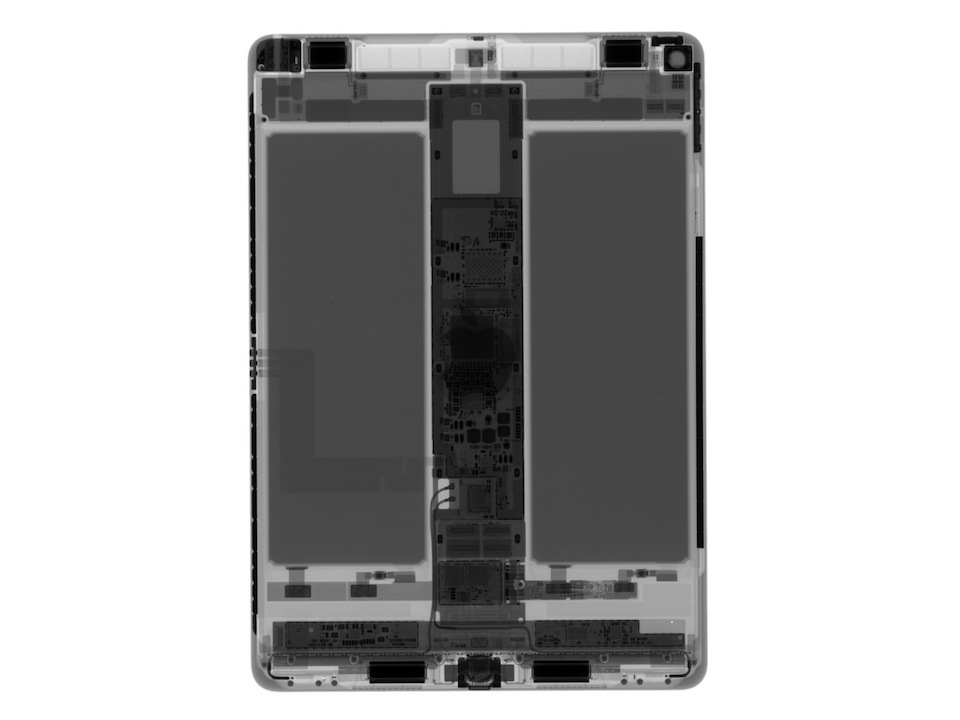

Hình ảnh X-quang toàn bộ bo mạch chủ



Kỹ thuật viên bắt đầu tháo mối khối nhựa màu đen. Khối nhựa này không có bất kỳ chức năng gì vì đây là bản iPad Pro chỉ có Wifi. Trong khi đó trên bản có kết nối 4G, khối nhựa này sẽ được thay thế bằng module ăng-ten LTE để xử lý tín hiệu di động.

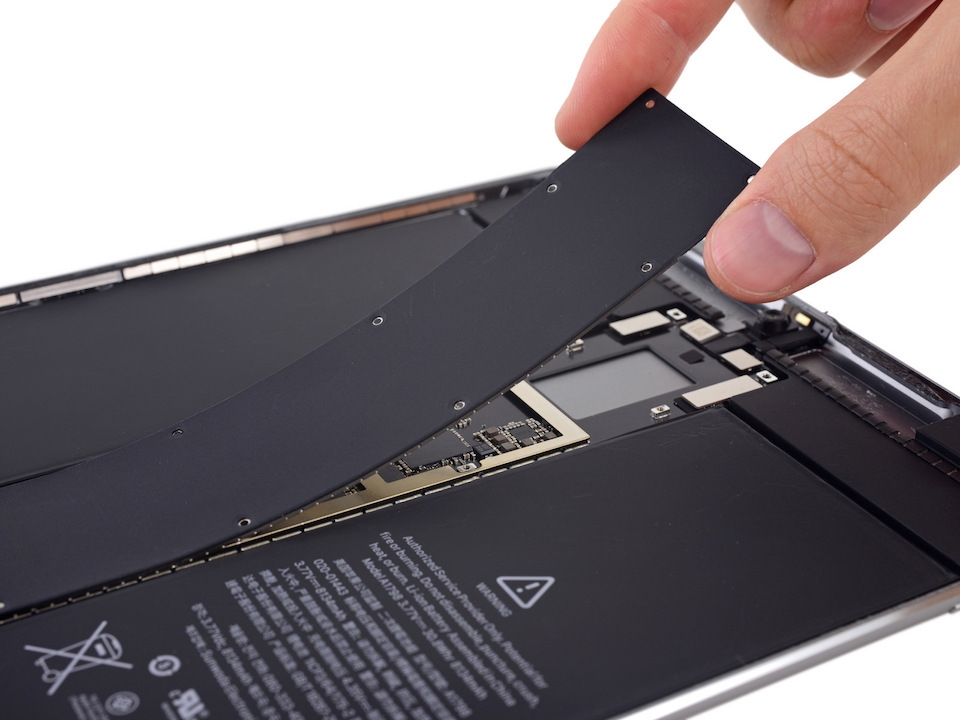

Tháo lớp bảo vệ bo mạch chủ

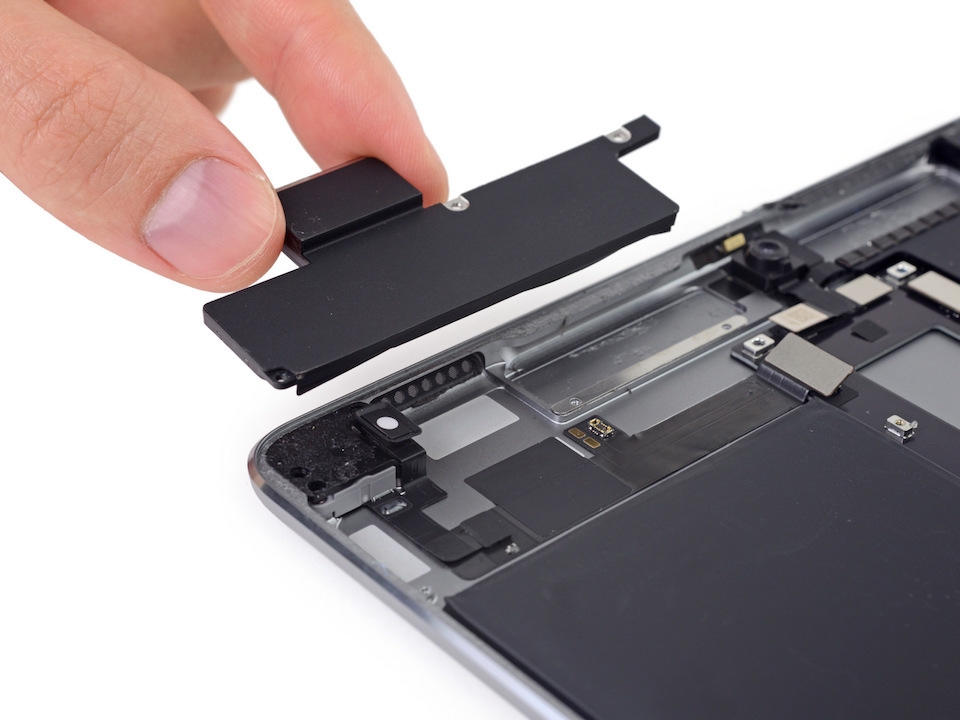

Nhấc dải keo che các con ốc để tháo loa ngoài của máy.



Loa ngoài của máy

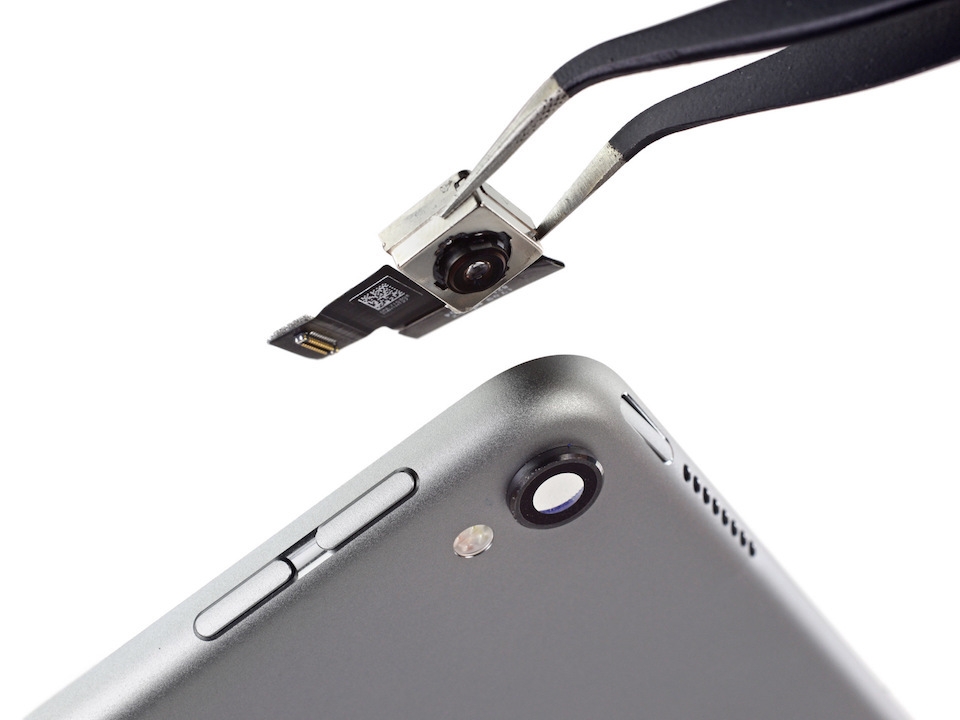

iFixit tiếp tục tiến hành tháo camera sau của máy. Apple nói rằng camera sau của iPad Pro 10.5 sử dụng chung loại camera với iPhone 7, do đó chất lượng hình ảnh chụp được trên iPad Pro mới chắc chắn sẽ cũng sẽ rất đẹp.



Camera chính của iPad Pro 10.5

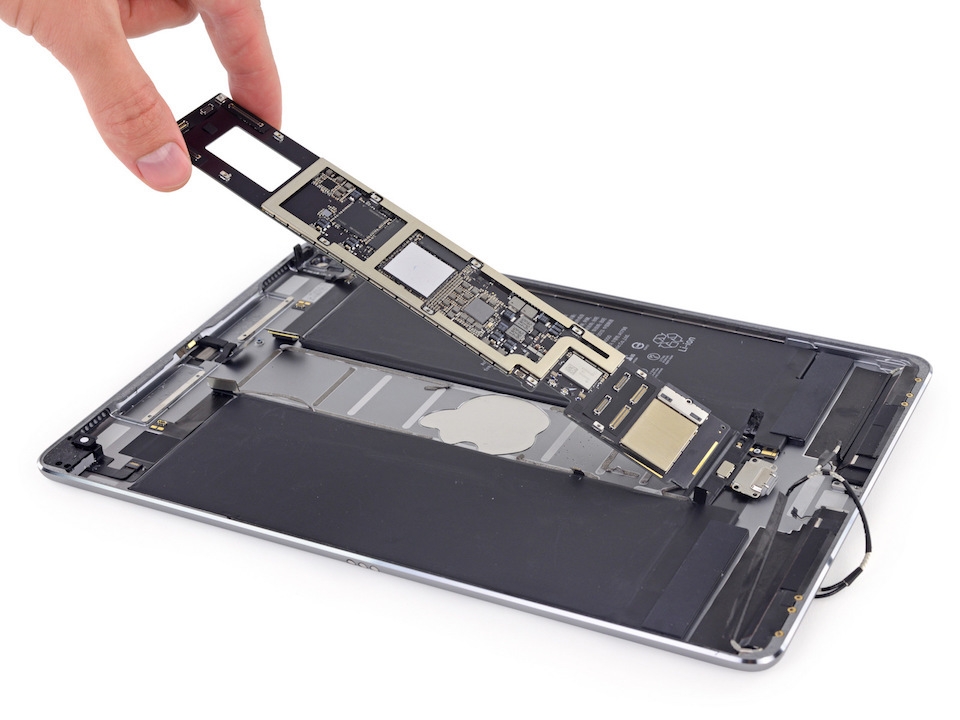

Đây chính là bo mạnh chủ chứa đựng những thành phần quan trọng nhất giúp máy có thể hoạt động.



Bo mạch chủ của máy

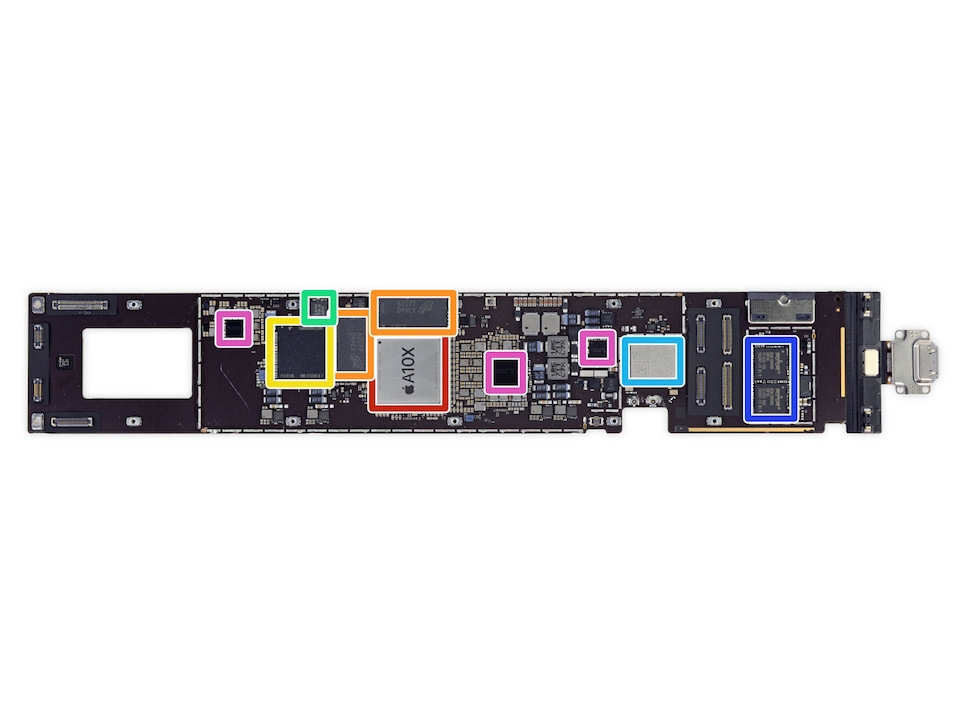

Các linh kiện được sắp xếp đồng đều và rất đẹp. Trong đó chúng ta dễ dàng nhìn thấy “trái tim” của iPad Pro 10.5 là bộ vi xử lý Apple A10X Fusion (màu đỏ), bộ nhớ trong 64GB do Toshiba sản xuất (màu vàng), RAM 4GB của Micron (màu cam), chip NFC (màu xanh lá) và một vài thành phần khác.



Các linh kiện được sắp xếp và đặt gọn gàng

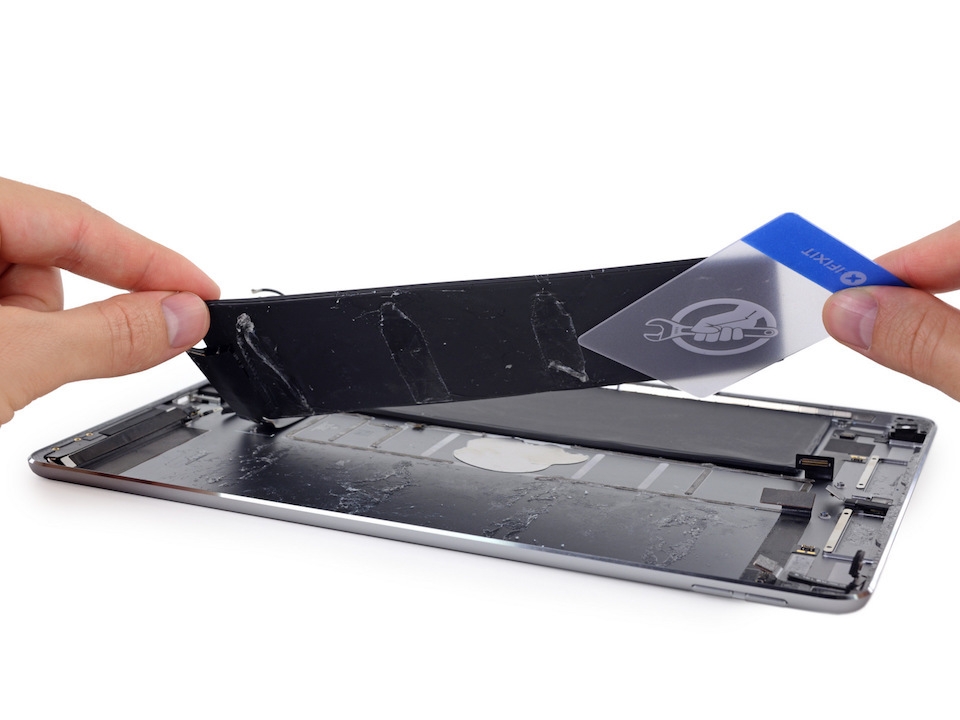

Tiếp tục bóc lớp keo để tháo 2 tấm pin nằm ở hai bên của bo mạch chủ.



2 tấm pin được gắn chặt vào khung máy bằng keo

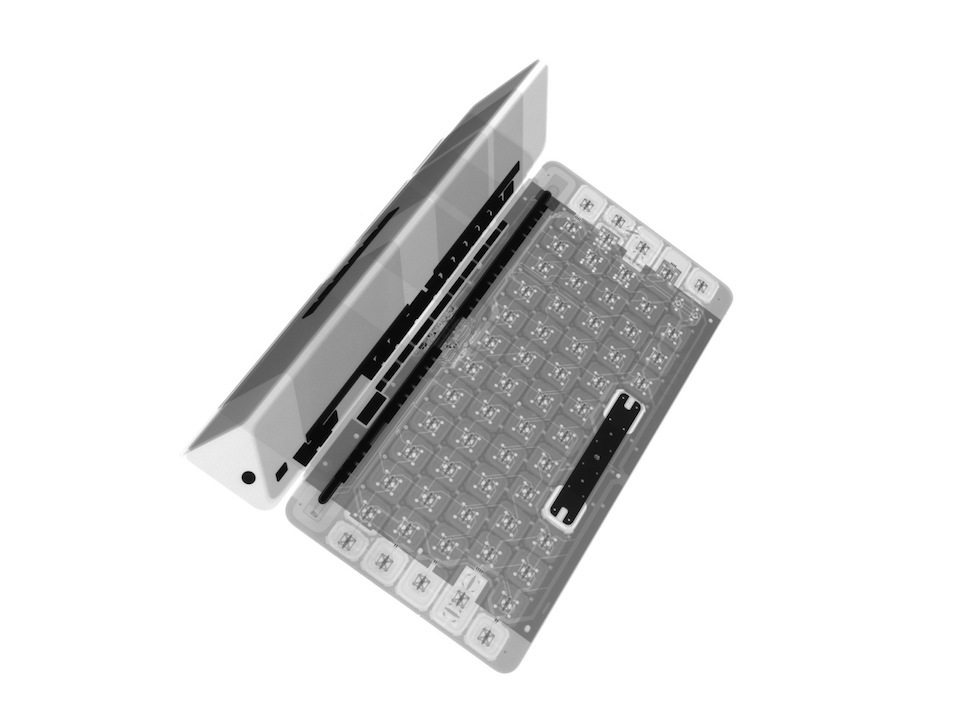

Hình ảnh X-quang của bàn phím Smart Keyboard

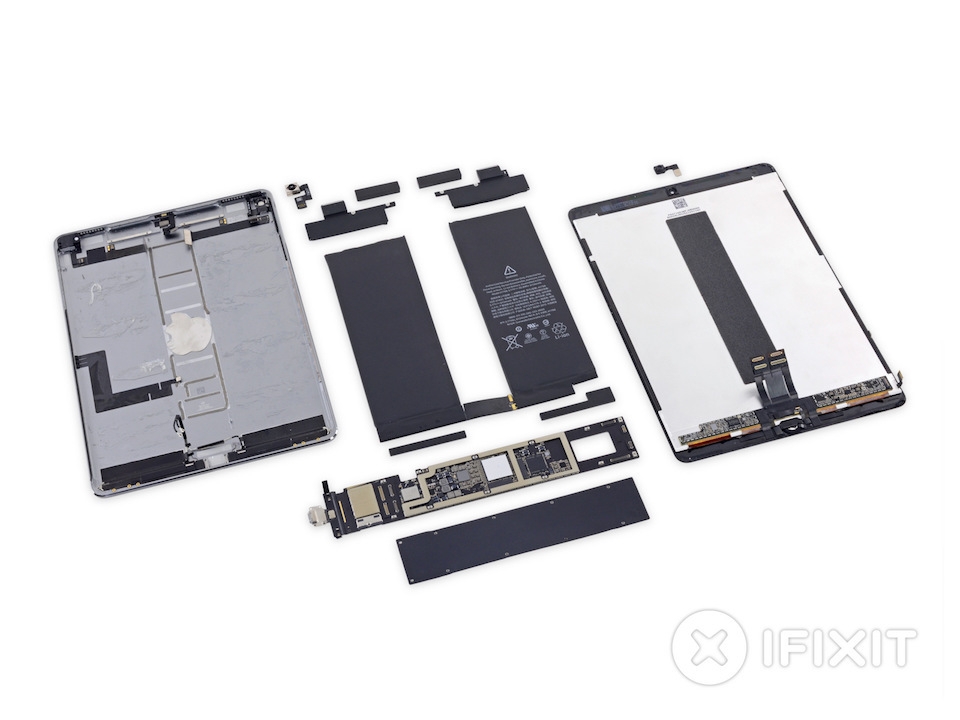

Đây là toàn bộ các thành phần của máy sau khi hoàn tất quá trình “mổ xẻ”.



Toàn bộ các thành phần của máy sau khi được tháo rời



Nhìn chung, các thành phần bên trong iPad Pro 10.5 đều được sắp xếp rất đẹp, gọn gàng và khoa học. Tuy nhiên việc dùng nhiều keo để kết nối các thành phần đã khiến cho chiếc máy không dễ để sửa, do đó iFixit chấm iPad Pro 10.5 đạt 2/10 cho mức độ dễ sửa chữa.



Thái Bình

Theo: iFixit
