Tất tần tật về cáp RJ45: Phân biệt các loại, ứng dụng thực tế và cách đấu dây chuẩn

Ngày nay, khi mạng Internet trở thành xương sống của mọi hoạt động, thì một sợi cáp RJ45 nhỏ bé lại giữ vai trò cực kỳ quan trọng. Từ hệ thống mạng văn phòng, camera an ninh cho đến mạng LAN tại nhà, cáp RJ45 gần như là lựa chọn mặc định. Thế nhưng, không phải ai cũng hiểu rõ về cấu tạo, các loại cáp RJ45 và cách đấu dây sao cho chuẩn độ bền.

Vì vậy, bài viết này sẽ chia sẻ đến bạn các kiến thức quan trọng về cáp RJ45, giúp bạn phân biệt từng loại, hiểu đúng để ứng dụng hiệu quả và tự tin đấu dây như thợ chuyên nghiệp.

Cáp RJ45 là gì?

Cáp RJ45 là loại cáp mạng sử dụng đầu nối RJ45 (Registered Jack 45). Đây là một chuẩn kết nối phổ biến trong hệ thống mạng Ethernet. Đầu nối RJ45 có 8 chân tiếp xúc, cho phép truyền dữ liệu giữa các thiết bị như máy tính, router, switch, modem và nhiều thiết bị mạng khác thông qua cổng Ethernet.

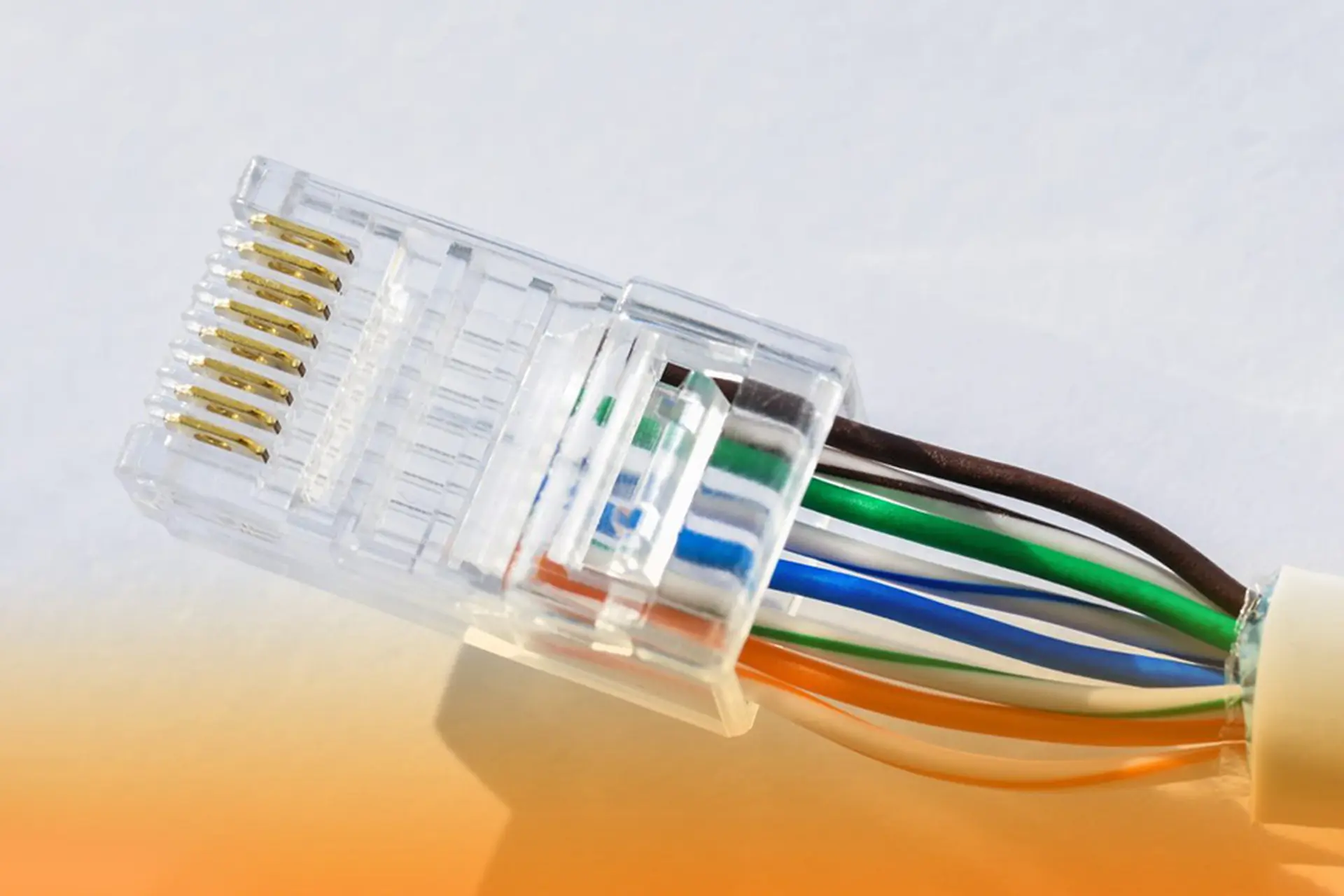

Cấu tạo của cáp RJ45 gồm hai phần chính:

• Dây mạng (cáp mạng): Phần này sẽ gồm 8 sợi dây nhỏ được xoắn thành 4 cặp với các màu sắc khác nhau như trắng-cam/cam, trắng-xanh lá/xanh lá, trắng-xanh dương/xanh dương, trắng-nâu/nâu.
• Hạt mạng (đầu cắm RJ45): Đây là đầu nối bằng nhựa có 8 khe cắm với chức năng chứa các chân tiếp xúc bằng đồng, dùng để kết nối dây mạng với thiết bị mạng.

Vậy có các loại cáp RJ45 nào phổ biến hiện nay? Ứng dụng của loại cáp này là gì? Chúng ta hãy cùng đi tìm câu trả lời trong những phần tiếp theo của bài viết nhé.

Phân biệt các loại cáp RJ45 phổ biến hiện nay

Để giúp các bạn dễ dàng phân biệt các loại cáp RJ45 phổ biến, FPT Shop có tạo ra một bảng so sánh với nội dung như sau:

Qua bảng so sánh trên, bạn có thể thấy mỗi loại cáp RJ45 lại có ưu điểm và hạn chế riêng. Vì vậy, FPT Shop có một vài gợi ý lựa chọn loại cáp này dành cho bạn như sau:

• Cat5e phù hợp cho mạng gia đình và văn phòng nhỏ với nhu cầu cơ bản.​
• Cat6/Cat6a thích hợp cho các môi trường yêu cầu tốc độ cao và ổn định.​
• Cat7/Cat8 dành cho các hệ thống mạng chuyên nghiệp, trung tâm dữ liệu hoặc môi trường có nhiều nhiễu điện từ.

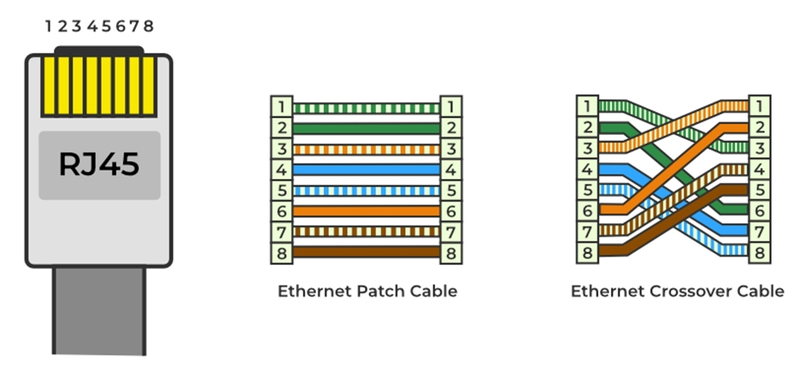

Các kiểu bấm dây RJ45

Trong hệ thống mạng Ethernet, việc bấm dây RJ45 đúng chuẩn là yếu tố then chốt để đảm bảo kết nối ổn định và hiệu quả. Ngoài hai chuẩn bấm dây phổ biến là T568A và T568B, bạn còn tìm thấy hai kiểu kết nối chính là bấm thẳng (Straight-through) và bấm chéo (Crossover).

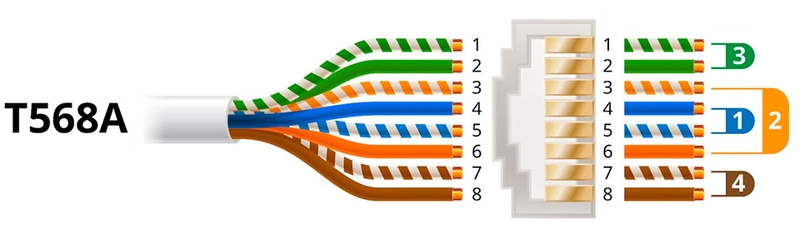

1. Chuẩn bấm dây T568A

Chuẩn bấm dây T568A là một trong hai chuẩn bấm đầu dây mạng phổ biến và được công nhận theo tiêu chuẩn quốc tế TIA/EIA-568. Chuẩn này thường được sử dụng trong các hệ thống mạng dân dụng như mạng gia đình hoặc các văn phòng nhỏ.

Thứ tự màu dây trong chuẩn T568A được quy định chặt chẽ theo thứ tự từ chân 1 đến chân 8 là trắng xanh lá – xanh lá – trắng cam – xanh dương – trắng xanh dương – cam – trắng nâu – nâu. Dù T568B được dùng phổ biến hơn, nhưng T568A vẫn là một lựa chọn phù hợp và đáng tin cậy trong các hệ thống mạng cơ bản.

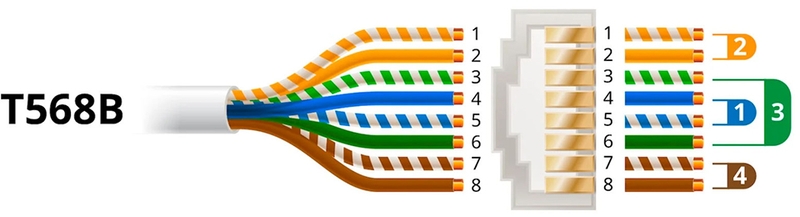

2. Chuẩn bấm dây T568B

Khác với T568A, chuẩn T568B được áp dụng rộng rãi hơn trong các hệ thống mạng doanh nghiệp, trường học, cơ quan nhà nước và cả trong các trung tâm dữ liệu nhỏ. Đây là chuẩn được sử dụng phổ biến tại Việt Nam hiện nay nhờ khả năng tối ưu tốc độ truyền dữ liệu và dễ dàng tương thích với nhiều loại thiết bị mạng hiện đại.

Thứ tự màu dây của chuẩn T568B từ chân 1 đến 8 là trắng cam - cam – trắng xanh lá – xanh dương – trắng xanh dương – xanh lá – trắng nâu – nâu. Khi cả hai đầu dây cùng được bấm theo chuẩn T568B, bạn sẽ có một sợi cáp dạng thẳng (Straight-through), phù hợp để kết nối thiết bị đầu cuối (như máy tính) với thiết bị trung gian (như switch hoặc router).

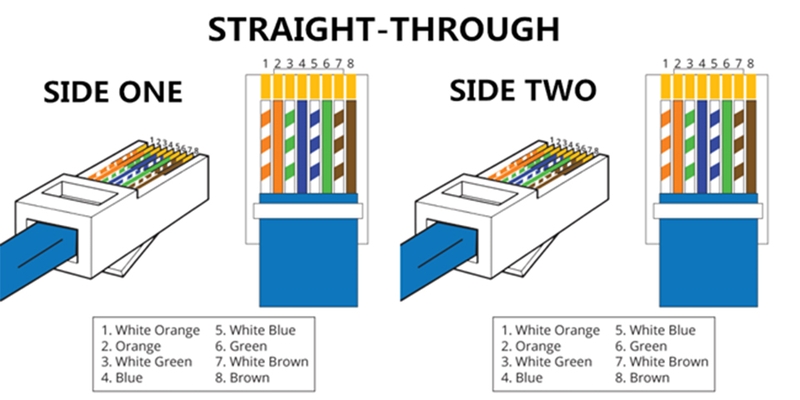

3. Kiểu kết nối bấm thẳng (Straight-through)

Kiểu bấm dây thẳng (Straight-through) là dạng kết nối phổ biến nhất hiện nay trong hầu hết các hệ thống mạng nội bộ. Cấu trúc của dây bấm thẳng là cả hai đầu dây đều được bấm theo cùng một chuẩn.

Đó có thể là T568A – T568A hoặc T568B – T568B. Kiểu kết nối này thích hợp để nối các thiết bị khác loại với nhau như máy tính đến switch, router hoặc hub. Lý do kiểu bấm này phổ biến là bởi tính dễ thi công, đơn giản trong lắp đặt và tương thích tốt với các thiết bị mạng hiện đại.

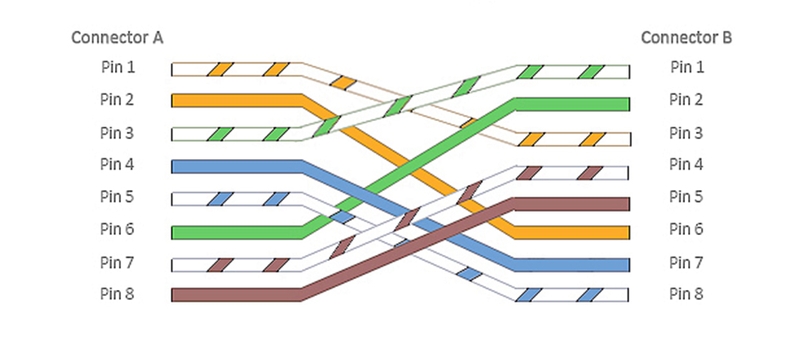

4. Kiểu kết nối bấm chéo (Crossover)

Dây bấm chéo (Crossover) là kiểu kết nối được thiết kế để kết nối hai thiết bị cùng loại với nhau như hai máy tính, hai switch hoặc hai router. Để tạo ra một sợi dây mạng dạng chéo, bạn cần bấm một đầu theo chuẩn T568A và đầu còn lại theo chuẩn T568B. Việc “chéo” các dây dẫn truyền tín hiệu giữa hai thiết bị cho phép các thiết bị có thể giao tiếp trực tiếp mà không cần thông qua thiết bị trung gian.

Kiểu bấm này từng rất phổ biến trong các mạng cũ hoặc các môi trường không có switch/hub. Ngày nay, các thiết bị hiện đại đã tích hợp chức năng Auto MDI/MDI-X (tự động nhận diện cáp thẳng hay chéo). Vì vậy, các cáp chéo đã ít được sử dụng hơn trước đây.

Ứng dụng thực tế của cáp RJ45 trong đời sống và công việc

Cáp RJ45 là một thành phần cơ bản trong hệ thống mạng, đóng vai trò quan trọng trong nhiều lĩnh vực khác nhau. Dưới đây là các ứng dụng thực tế của loại cáp này:

• Kết nối mạng LAN trong gia đình và văn phòng: Cáp RJ45 là thành phần không thể thiếu trong việc thiết lập mạng LAN (Local Area Network), cho phép các thiết bị như máy tính, máy in và máy chủ kết nối với nhau để chia sẻ dữ liệu và tài nguyên.
• Hệ thống camera giám sát và an ninh: Cáp RJ45 đóng vai trò quan trọng trong việc kết nối các camera IP với đầu ghi hình (NVR) hoặc hệ thống mạng. Nhờ khả năng truyền dữ liệu và cung cấp nguồn điện qua cáp (PoE - Power over Ethernet), việc lắp đặt camera trở nên đơn giản hơn.
• Kết nối thiết bị IoT và nhà thông minh: Trong xu hướng phát triển của nhà thông minh (smart home), cáp RJ45 được sử dụng để kết nối các thiết bị IoT như cảm biến, bộ điều khiển trung tâm, và các thiết bị điện tử khác với mạng Internet.
• Trong công nghiệp và tự động hóa: Trong các nhà máy và hệ thống tự động hóa công nghiệp, cáp RJ45 được sử dụng để kết nối các thiết bị như PLC (Programmable Logic Controller), cảm biến và máy móc với hệ thống điều khiển trung tâm.

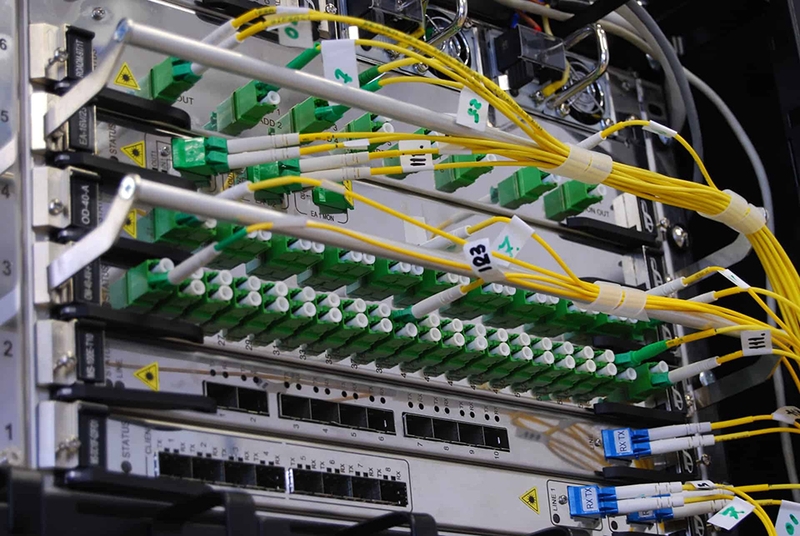

• Trong trung tâm dữ liệu và máy chủ: Cáp RJ45 là lựa chọn phổ biến trong các trung tâm dữ liệu và hệ thống máy chủ, được sử dụng để kết nối các máy chủ, switch, router và các thiết bị lưu trữ với nhau để tạo thành một hệ thống mạng nội bộ mạnh mẽ.

Tạm kết

Về mặt cấu tạo, cáp RJ45 trông khá đơn giản. Nhưng như bạn thấy qua bài viết này, nó lại có rất nhiều ứng dụng thiết thực trong cuộc sống hiện đại. Nếu muốn có một hệ thống mạng ổn định, bền vững và tốc độ cao, cáp RJ45 sẽ là một thành phần không thể thiếu.
